1. Doppelrefraktor - Projekt, endlich fertig

[tatanka]

Hallo Binofans

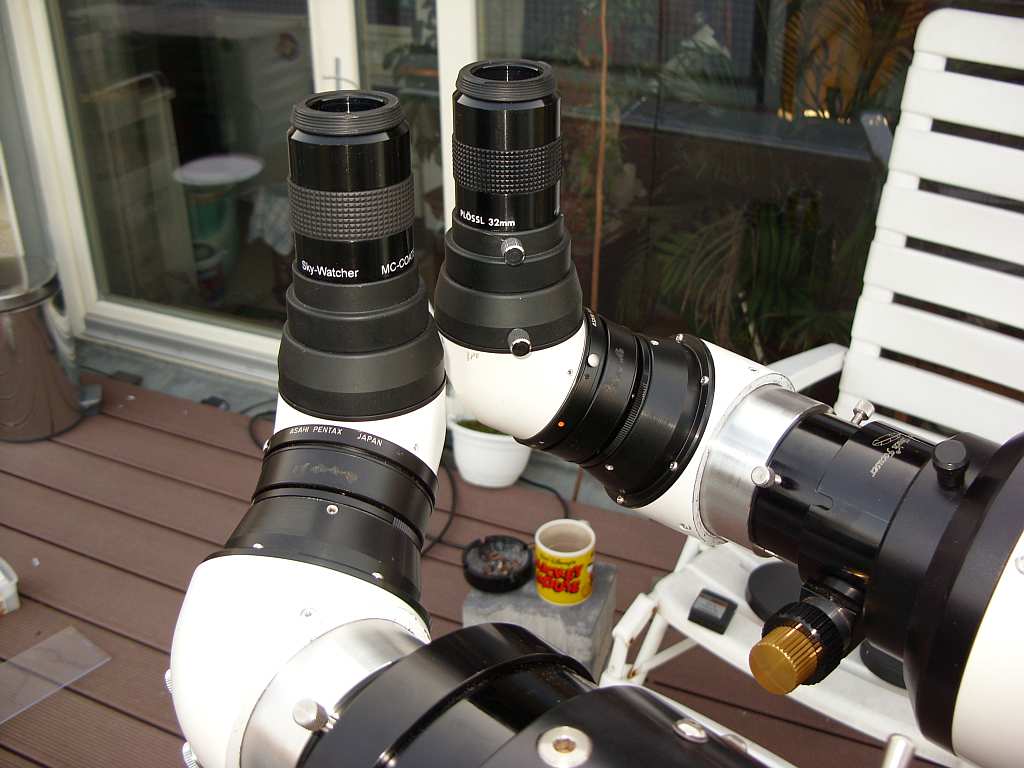

2x TMB 115/805mm mit Matsumoto EMS-L 60° Spiegelansätzen, aufrechtstehendes seitenrichtiges Bild, mit Pentax Helicoid-Fokussierern um den Augenabstand zu variieren.

habe gestern freudig meine noch fehlenden Adapter abgeholt.
Die Adapter müssen noch innen geschwärzt werden.
Heute alles zusammengebaut und auf das große Fotostativ befestigt.
Nichts mit Micrometer, sondern alles Phi mal Auge.
Auf meinen Kirchturmhahn anvisiert, etwas an den Schrauben der Spiegelverstellung gedreht und zack war das Binobild da. Sehr ruhiges Bild ohne Seeingeffekte....wouw.
Wahnsinn es funktioniert Prima. Der rechte Matsumoto-Spiegelsatz ist justierbar und man bringt ruckzuck die Bilder zur Deckung.
Muss mir jetzt noch eine mauelle Nachführung bauen, Gabel, eine lange Stange mit T-Griff oder ein Paralellogramm.

Das 2. steht schon in den Startlöchern, 2x 6" f8 Frauhofer.



Viele Grüße
Achim



[wurzelwaerk]

Hi,
na zeig doch mal Bilder bitte...



[tatanka]

Hallo Ralf,

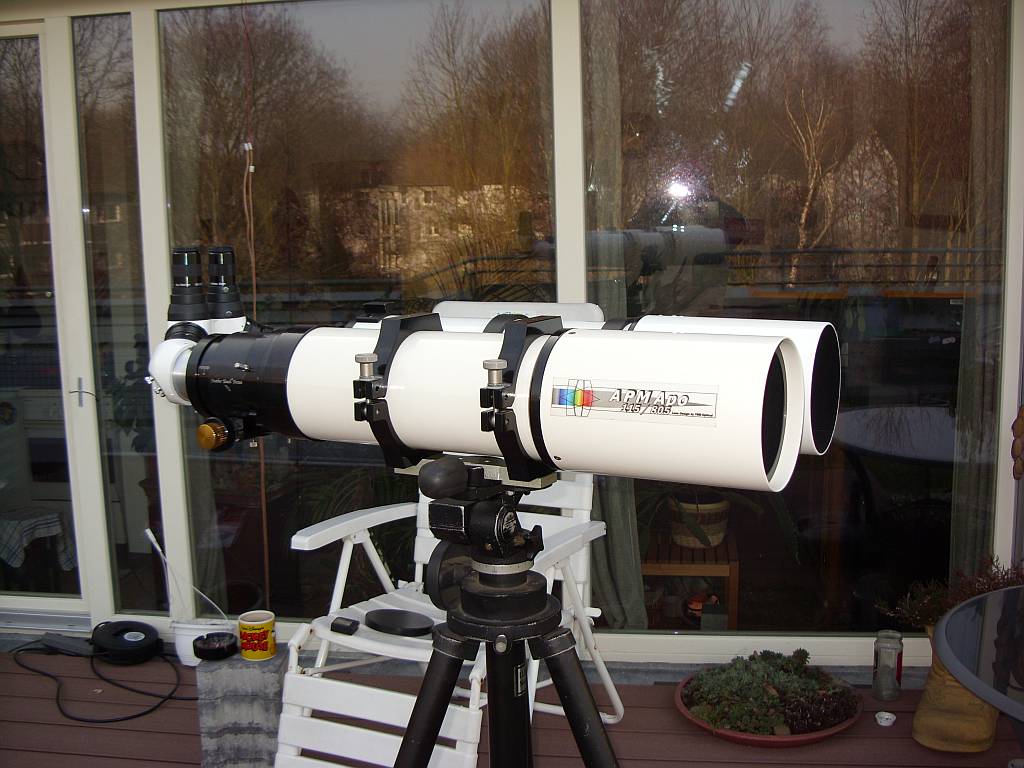

so sieht es aus.

Vielen Dank auch an dieses Forum, an Norman, Joris und Hubertus.

Viele Grüße
Achim



[wurzelwaerk]

Sieht fein aus, Dankeschön.
Die Beobachtungen damit müssen Spaß machen.
Ich konnte letztes Jahr mal ein 115er Fujinon-Bino probieren :biggrin: .
Darf ich noch fragen, wie Du die Montage der beiden Tuben zueinander gelöst hast?



[Frank11]

Hallo Achim,

das sieht gut aus. :applaus:Wie hoch ist der Durchmesser?







Grüße, Frank :huhu:



[Tckrt14]

Hallo Achim,
super Projekt. Planeten sehen sicher erstklassig aus. Musst du die Apos einzeln fokussieren oder geht das auf einen Schlag?

Grüße, Timo



[tatanka]

Hallo Ralf,

habe eine Vixen GP-Doppelbefestigung mit Einfachklemmung benutzt, mit dem Maßband auf Parallelität überprüft, und fertig.
_______________________________
Hallo Frank,

welcher Durchmesser ?
_______________________________

Hallo Timo,

Einzelfokussierung, wie bei Großferngläsern.
Mit anderen Adaptern gehen sogar 2" Okulare !!

Viele Grüße
Achim



[tatanka]

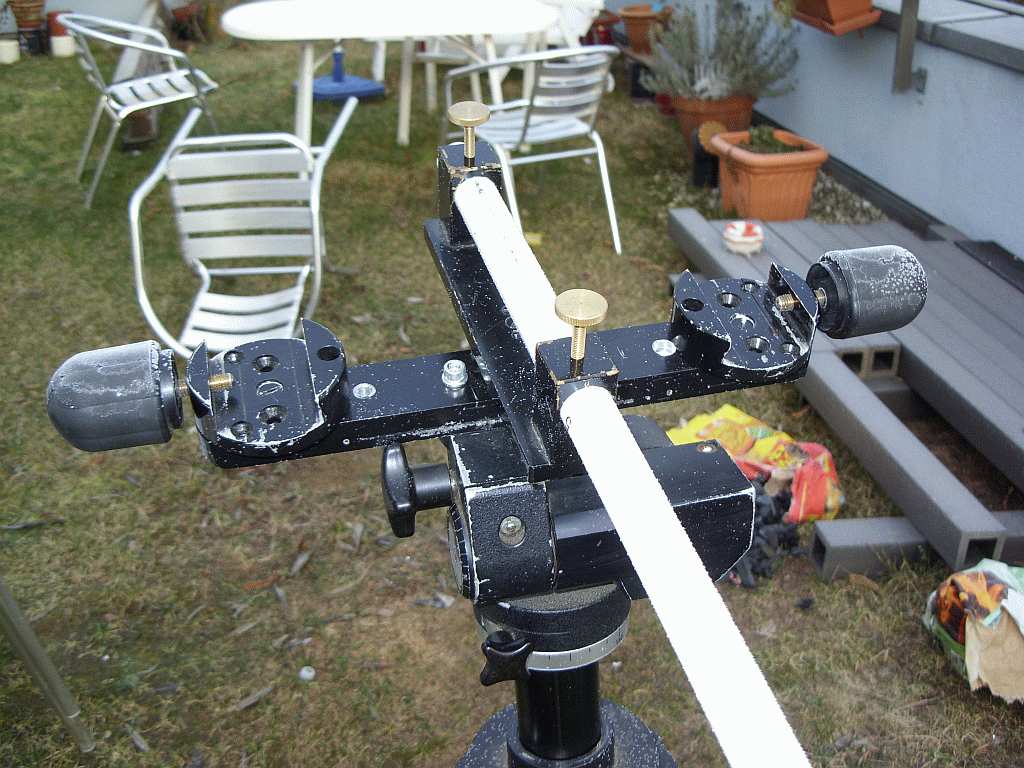

Stage One: Handgeführt

sieht so aus.
Zur Zeit ist jetzt provisorisch eine Zeltstange eingespannt.
Da kommt dann eine lange Stange mit T-Griff am Ende dran.
Durch die 2 Messingklemmschrauben ist die Stange dann in der Länge variabel, je nach verwendeten Refraktoren.
Auf diese Konstruktion kommt dann auch das 2x 6" f8 Bino.
Muss nur noch einen Tubus kürzen lassen.

Der Traum ist natürlich eine Goto-Gabel.

Viele Bino-Grüße
Achim



[Frank11]

Hallo Achim,

ich meine den Linsendurchmesser.






Grüße, Frank :huhu:



[LukeSkywatcher]

Hallo Frank,

das hat der Threadsteller doch geschrieben.

115mm.

Sieht gut aus soweit.

Lg Silvio



[Astro-Mechanik]

Hallo Achim,
ich weis jetzt gar nicht so recht, ob ich das kommentieren soll/darf.
Du verwendest hochwertige Teleskope, Okularauszüge und die EMS.
Was soll ich dann zu dieser Befestigung sagen? Wenns wenigstens eine anständige Doppelklemme wäre..(soll kein Hinweis auf meine Produkte sein). Ich kann mir nicht vorstellen, das dies bei höherer Vergrößerung feinfühlig und ruckelfrei funktioniert.
Die Tage kommt meine Lößung, komplett mit mechanischer Gabel. Ich habe das anders und sehr stabil gelößt, für jedes Stativ anpassbar.



[tatanka]

Hallo Stefan,

Du darfst.
Das ist die erste vorläufige Lösung mit einfachen Mitteln.
Werde mir Deine Gabellösung mal anschauen.

Viele Grüße
Achim



[tatanka]

Hallo Binofreunde, Hallo Stefan,

endlich ist es soweit.

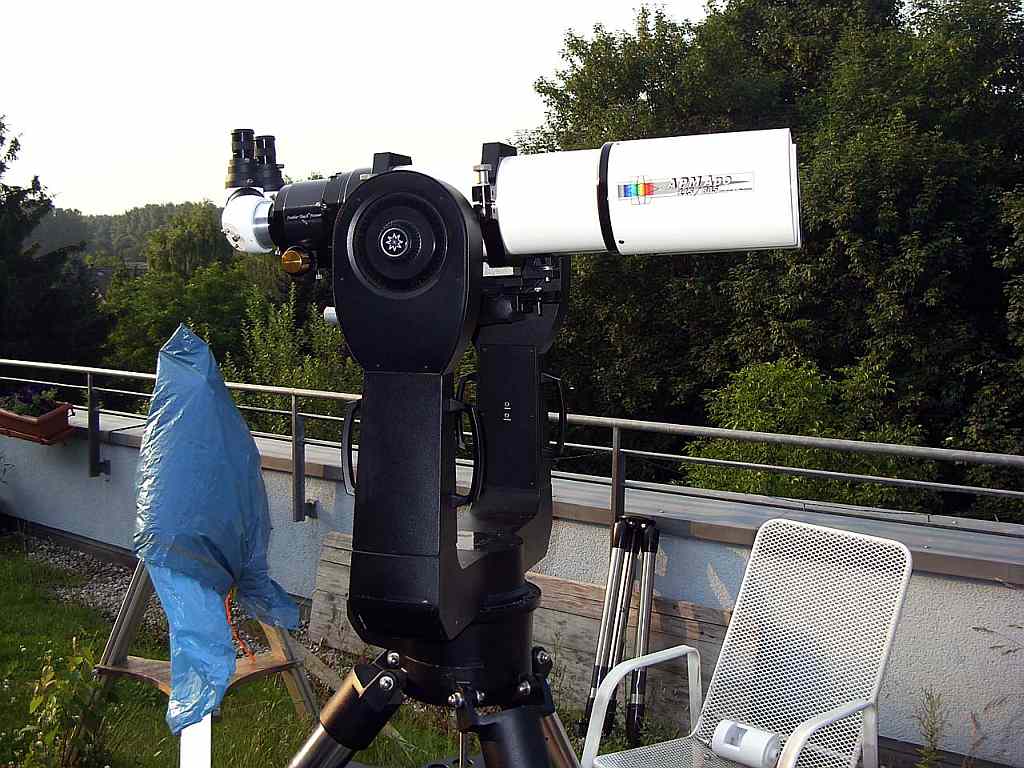

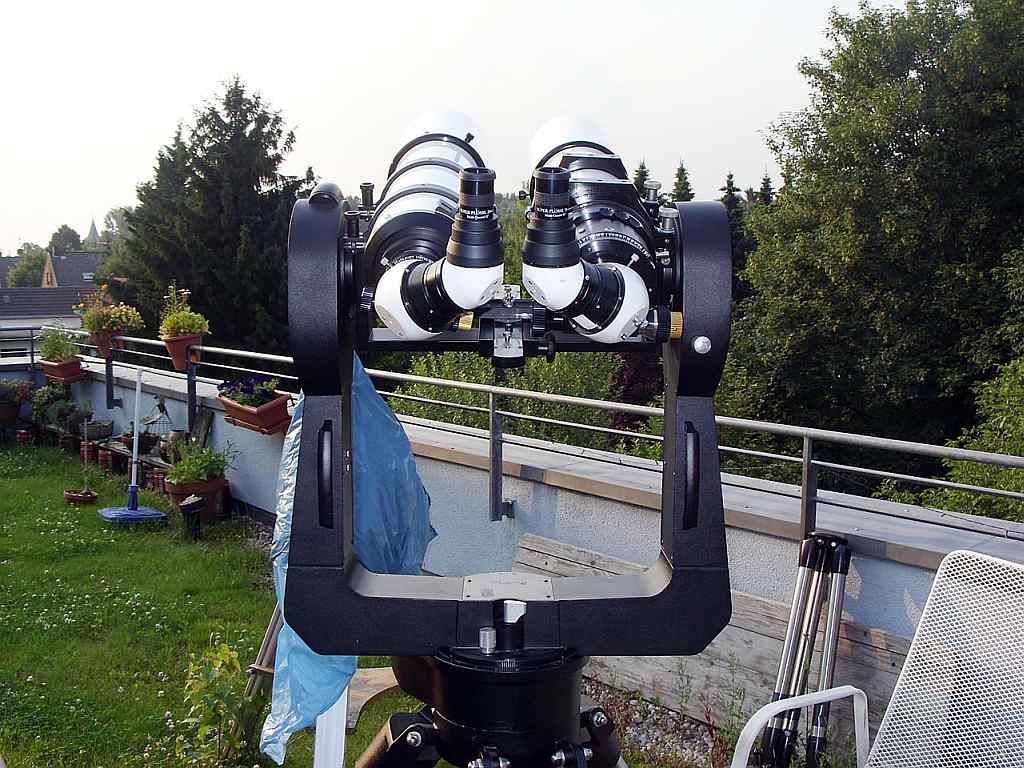

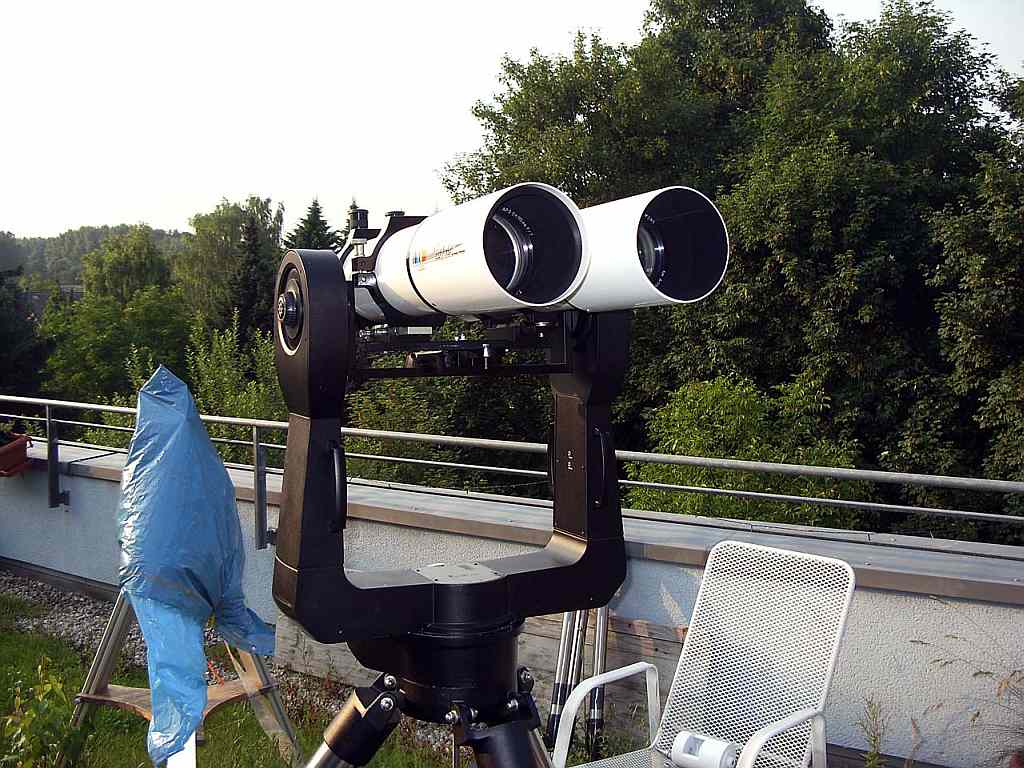

Nun in einer MEADE 14" LX200 GPS Gabelmonti, so habe ich mir das immer vorgestellt.
Die Refris sitzen nicht in einem Binogestell sondern auf einer GP-Doppelbefestigung mit jeweils Doppelklemmung.
Beide Refris wurden nicht mechanisch verändert und sind jederzeit als Einzelrefraktoren nutzbar.

Viele Binogrüße
Achim



[Astro-Mechanik]

Aha.
Was soll ich groß kommentieren. Funktioniert doch.
So ähnlich habe ich auch mal gebaut.



[HeikeR]

Hallo Achim,

auch wenn ich keine ATM' ler bin,
das sieht doch Respektabel aus !

Jetzt muss sich dieser Doppelrefraktor erst
noch bewähren und zum Einsatz kommen !
Die Wetteraussichten sollen ja besser werden.
Also direkt loslegen.....

Wünsche noch viel Spaß und Erfolg, bei dem FirstLight!

Grüße & CS.
THOMAS :huhu:



[Kurt_Schneider †]

Hallo Achim,

Gratulation zu dem gelungenen Doppelfernrohr. Bei diesen hochwetigen Komponenten muß die Leistung beachtlich sein. Eine Frage hätte ich noch: Welches ist der kleinste einstellbare Augenabstand? Ich meine den Abstand von Okularzentrum zu Okularzentrum der sich ergibt, wenn sich die beiden Matsumoto-EMS-Einheiten gerade berühren.
Ich wünsche Dir viel klaren Himmel bei deinen Beobachtungen mit diesem schönen Gerät.

Viele Grüße

Kurt



[tatanka]

Hallo Kurt,

Habe gerade mal nachgemessen. Ca. 57mm ist der kleinste Augenabstand bei diesen Matsumotos.

Allen Dank für die guten Wünsche.


Binogrüße
Achim



[Kurt_Schneider †]

Hallo Achim,

recht herzlichen Dank fürs Nachmessen. Dieser Abstand würde sogar bei meinem relativ kleinen Augenabstand locker reichen. Die oft angewandten Lösungen mit mehreren 2"-Zenitspiegeln hintereiander, halten die Okulare in größerem Abstand, so dass dies für mich ganz knapp nicht mehr ausreicht. Ich überlege mir schon seit längerem, auch ein besseres Bino zu bauen. Die Voraussetzungen bezüglich Werkstatt wären erfüllt.

Viele Grüße

Kurt



[tatanka]

Hallo,

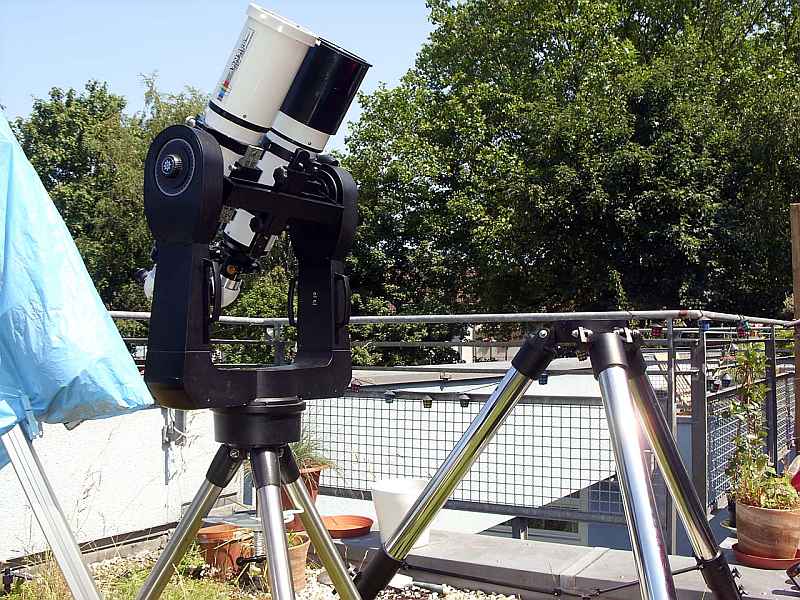

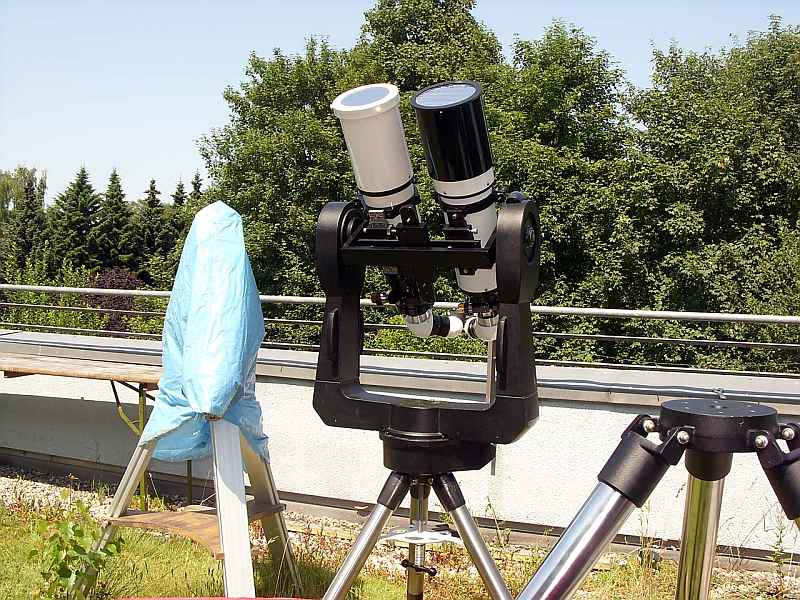

war gerade noch etwas handwerklich tätig und habe die 14" GPS-Gabel auf ein EQ-6 Stativ adaptiert um eine niedrigere Einblickhöhe zu erreichen.

Mit dem originalen LX200 Stativ liegt der Drehpunkt der Gabel bei ca. 175cm, sehr gut für zenitnahe Beobachtung.
Jetzt auf dem EQ-6 Stativ liegt der Drehpunkt bei ca. 135cm.

Refris aufgesattelt, Sonnenfolie davor und das erste mal mit einem Doppelauge dieser Größe auf unseren Zentralstern geschaut, bisher nur mit 50er Fernglas.
Es ist einfach nur geil, diese Schärfe und der Kontrast sind irre.
Aber das Beste ist dieses genial beruhigte Seeing, schon bei 32x sieht man sehr deutlich die Granulation, obwohl ich über unser Haus-Blechdach hinweg schaue.

Viele Binogrüße
Achim
