80er Jahre Meade 2080 mit Motorschaden. Deforking oder Reparieren?

[interferomat]

Hallo zusammen,

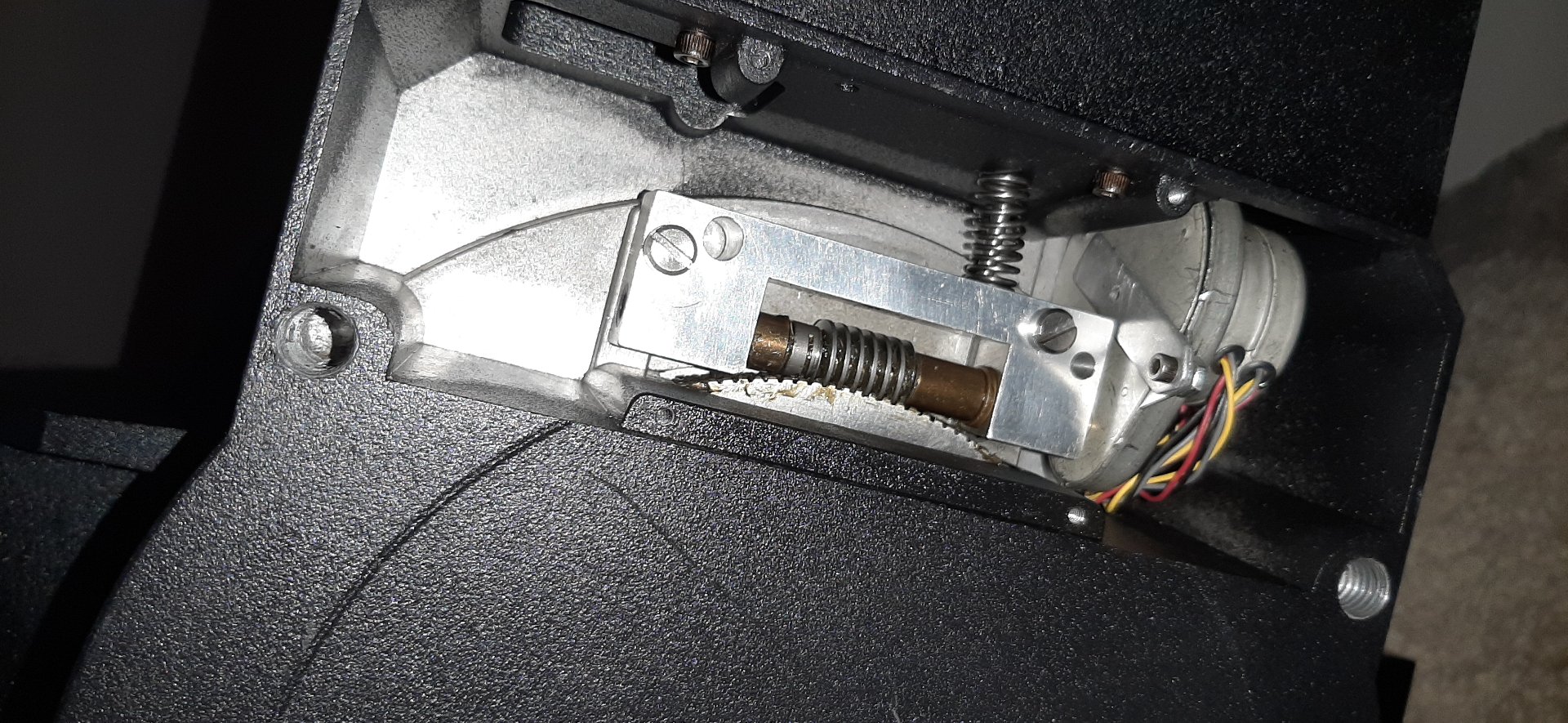

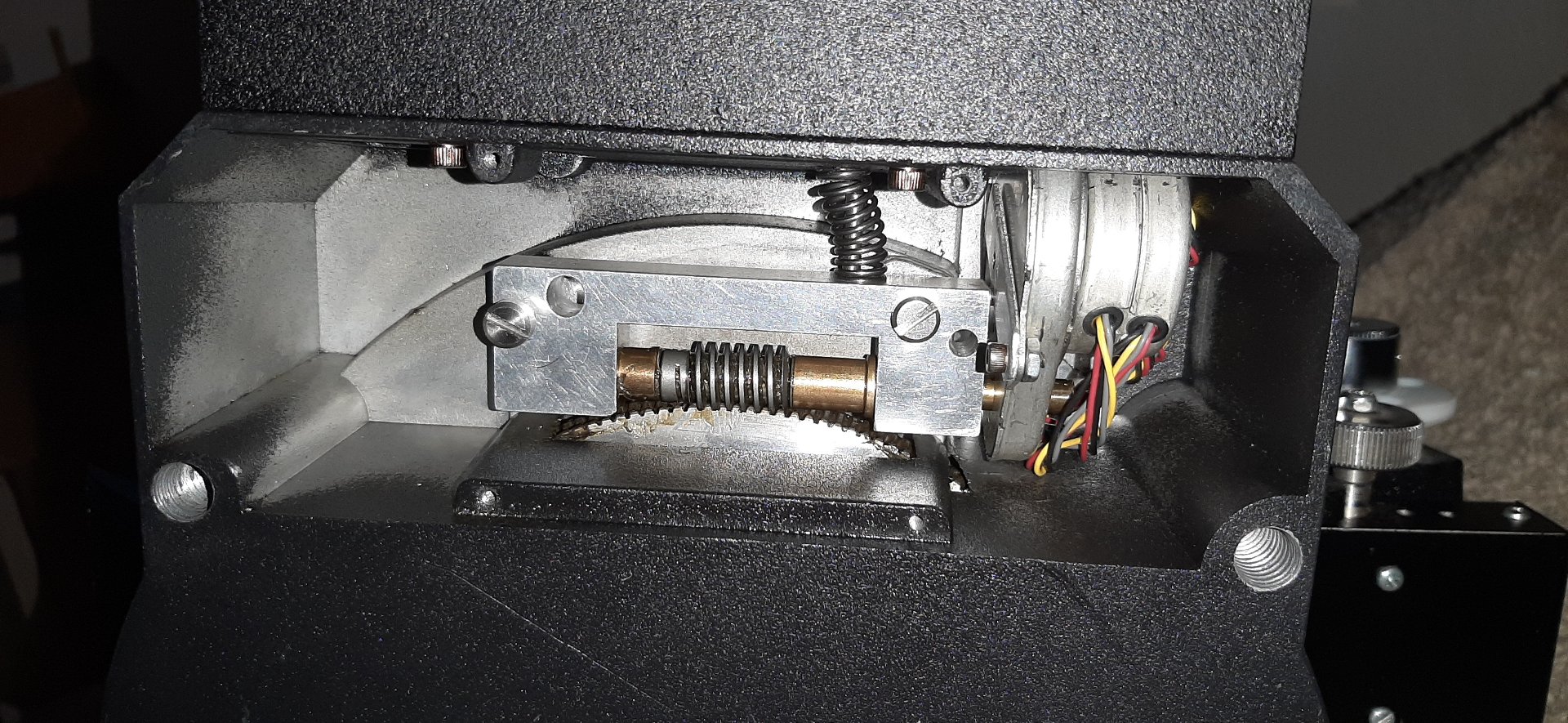

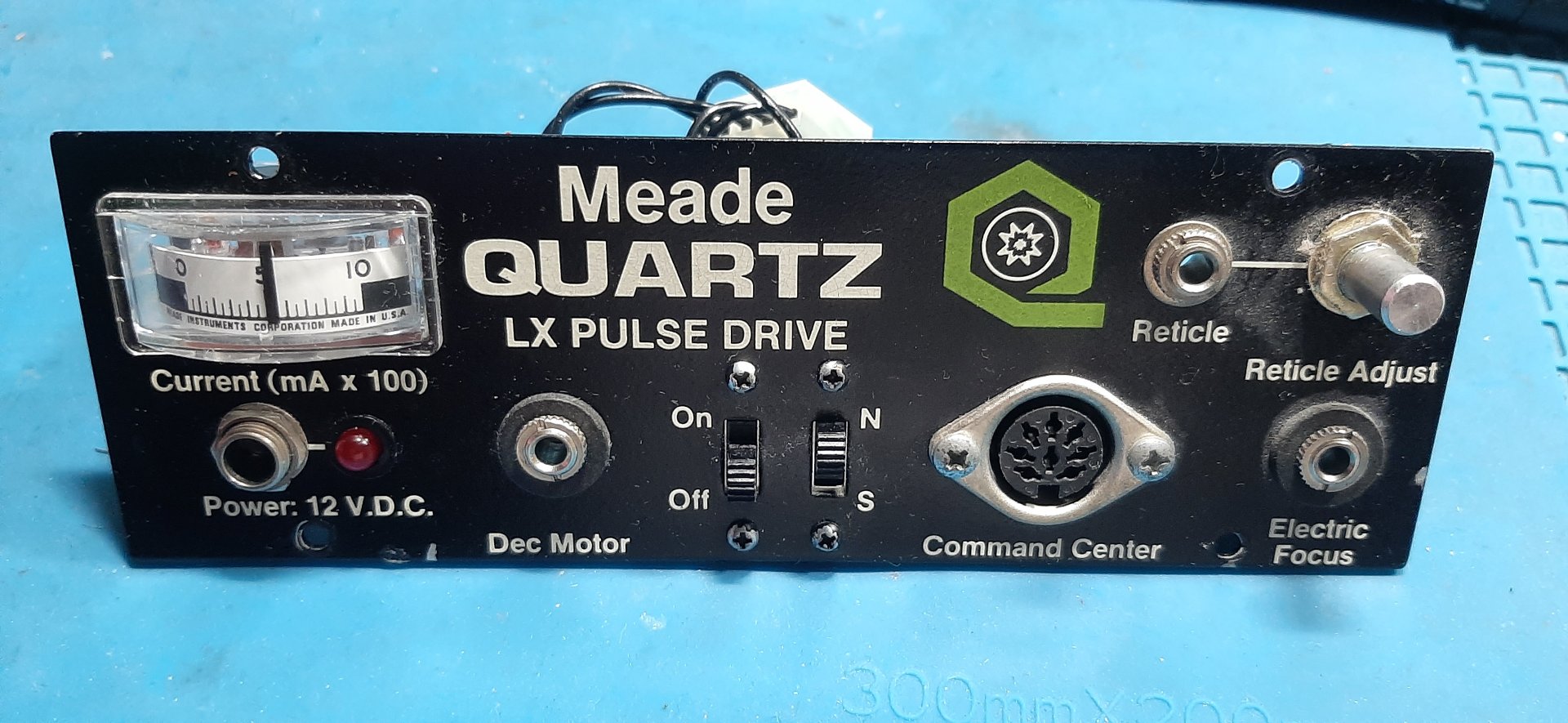

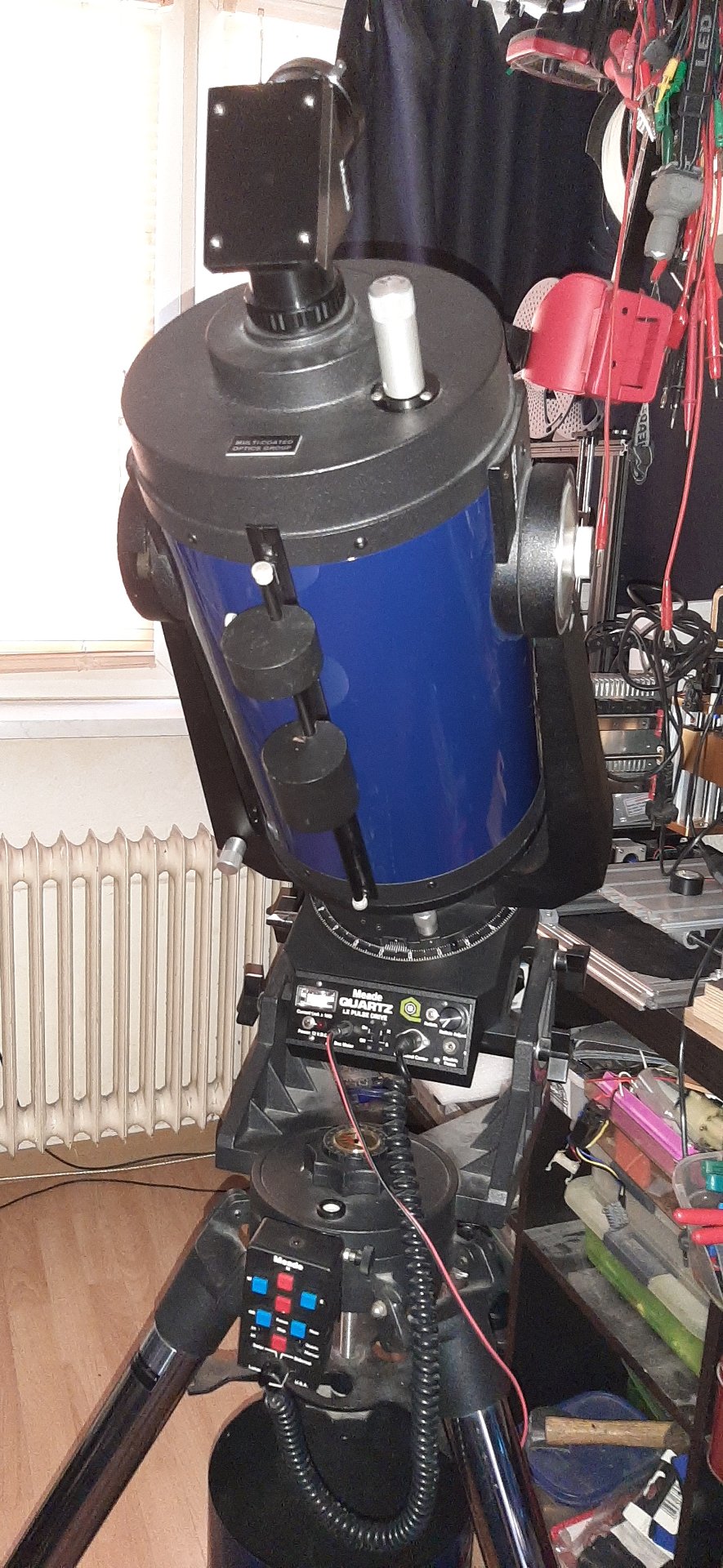

ich habe ein altes "Meade 2080 LX Pulse Quarz Drive" bekommen. Die Optik ist in gutem Zustand, leider ist der RA-Motor der Montierung defekt. Ich habe schon im Netzt danach gesucht aber keine Angebote gefunden. Ist wahrscheinlich zu alt und wird nicht mehr produziert.
Ich überlege den Tubus aus der Gabel nehme und auf meine Nexstar Montierung setzte. Ich befürchte aber, dass es weit mehr als ein modernes C8 wiegt und ich locker über die 5 Kg Grenze komme. Wenn ich einen Motor für das Meade bekäme, würde ich es auch im Ganzen erhalten.
Hat jemand von euch vielleicht noch so einen alten Motor oder die ganze Motoreinheit herumliegen? Siehe Fotos
Vielen Dank



[Thomas F]

Du bist sicher, dass es der Motor ist?

Das alles sieht sehr, sehr ähnlich aus wie beim Celestar von Celestron - aus derselben Zeit.
Und da ist es ein kleines Zahnrad, dessen Achse sich lose in ihm dreht.
Kann es sein, dass auch hier noch ein Getriebe mit verbaut ist? Und das Problem im Getriebe liegt?
CS Thomas



[interferomat]

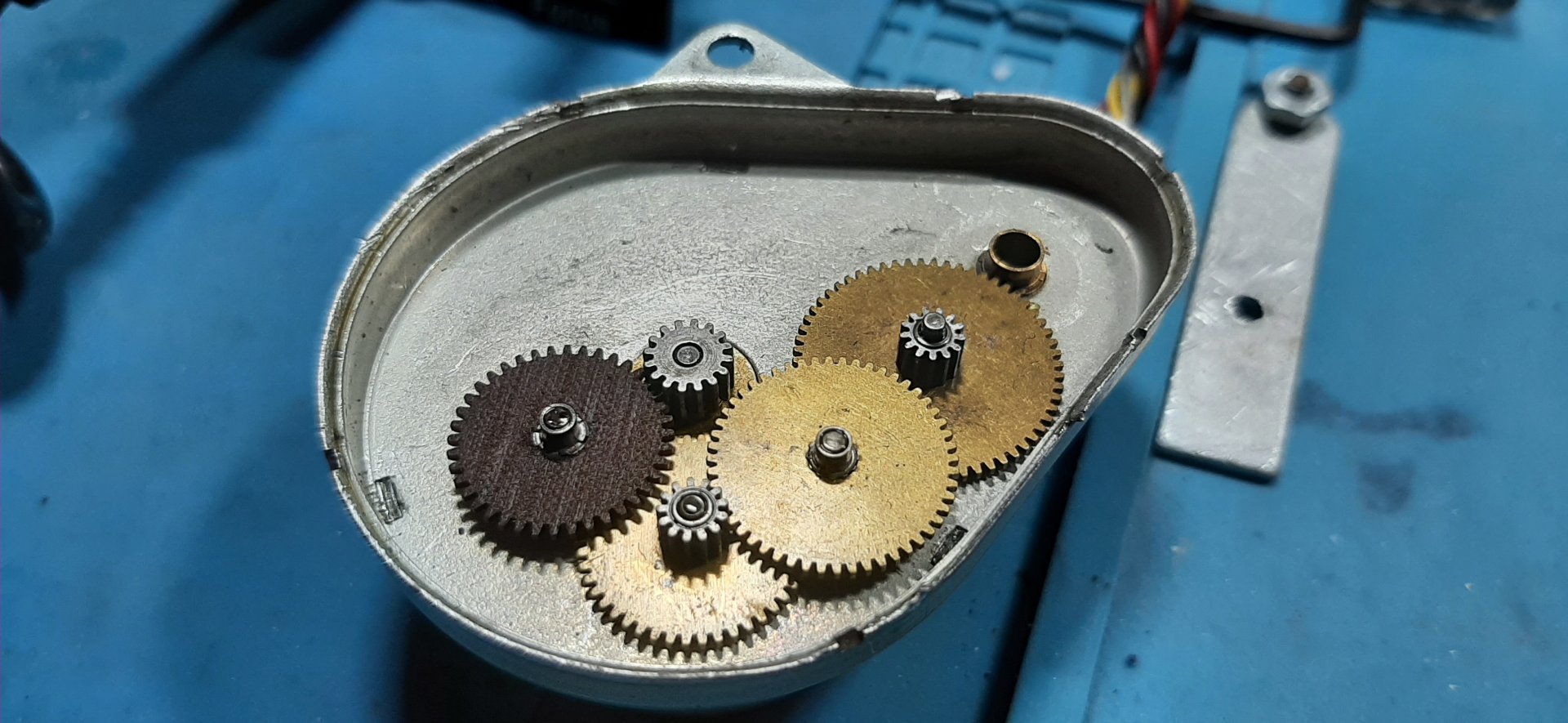

Ja, ich bin ziemlich sicher, dass es der Motor ist. Ich hatte den Motor, soweit es ging auseinander gebaut. Der eigentliche Motor ist irgendwie verpresst. Den bekomme ich ohne ihn zu zerstören nicht auf. Das Getriebe ist okay. Das Antriebsritzel hat sich anfangs noch bewegt, doch konnte ich es leicht mit einem Finger anhalten. Mittlerweile dreht es gar nicht mehr.



[Thomas F]

Ich habe bei den Fotos den Eindruck, dass es zwei Motoren auf einer Achse sind(?)

Lässt sich denn das Getriebe drehen?

Es handelt sich um Schrittmotor(en), die hier werkeln.

Wenn eine Reparatur nicht möglich ist, gäbe es evtl die Möglichkeit, eine Montierung von einem "entgabelten" Teleskop zu erstehen, oder eine anderweitig defekte Gabel.

Auch ein Blick in Cloudy Nights könnte sich lohnen. Dort hatte ich auch die Infos zu dem Celestar her.

Viel Erfolg, Thomas



[kaiser]

Ich glaube eher, das es die Steuerung ist. Mein Vorschlag eine einfache Arduinosteuerung und ein Getriebeschrittmotore, wegen platzmangel über Zahnriemen und Motor zur Frontplatte.
schau mal hier nach

'Meade LX5 RA Motor defekt'

12. März 2025

Hallo liebe Forengemeinde,

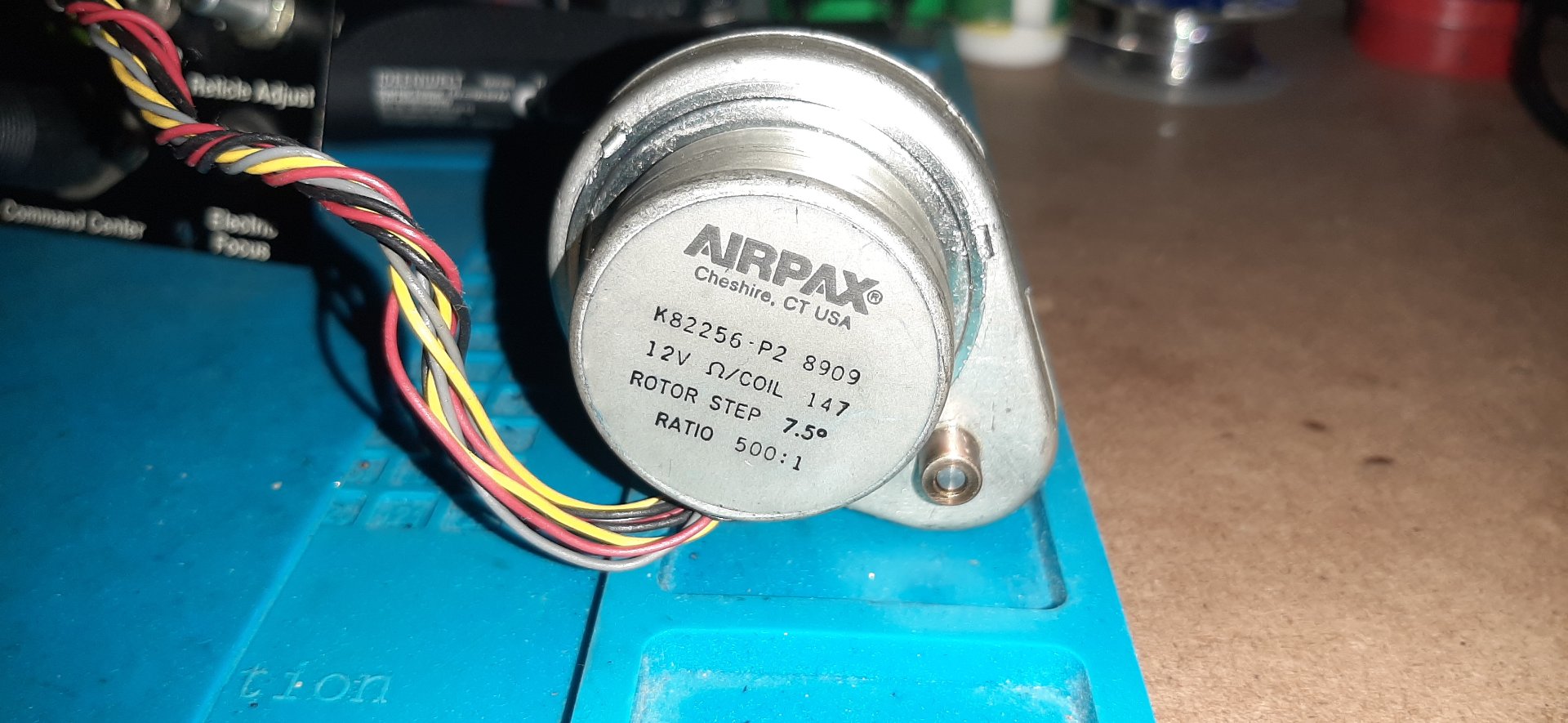

ich würde gerne meine alte Meade LX5 Montierung wieder zum laufen bekommen. Nach meiner Vermutung ist der Getriebemotor (ein kleiner Stepper mit übersetztung 500:1) defekt.
Nun sitze ich schon seit 2 Wochen vorm PC auf der Suche nach so einem Teil. leider konnte ich nirgendwo so ein Teil oder eine alternative finden.
Hat jemand von euch schon mal mit so einen alten Retro Teil zu tun gehabt?
Wäre total Dankbar für jeden Tipp oder Info.

• Frischling
• Antworten: 7
• Forum: Selbstbau, Reparatur

Gruß Rolf



[interferomat]

Ich habe bei den Fotos den Eindruck, dass es zwei Motoren auf einer Achse sind(?)

Lässt sich denn das Getriebe drehen?

Es handelt sich um Schrittmotor(en), die hier werkeln.

Wenn eine Reparatur nicht möglich ist, gäbe es evtl die Möglichkeit, eine Montierung von einem "entgabelten" Teleskop zu erstehen, oder eine anderweitig defekte Gabel.

Auch ein Blick in Cloudy Nights könnte sich lohnen. Dort hatte ich auch die Infos zu dem Celestar her.

Viel Erfolg, Thomas

Hi Thomas, bei Cloudy Nights habe ich auch nichts gefunden. Ich würde die Montierung nur erhalten wenn ich einen Motor bekomme. Zumal die alten Alt/Az Montierungen nicht besonders präzise sind und eher für visuelle Beobachtungen geeignet. Mal abgesehen von dem fehlenden Goto.
Ansonsten würde ich mir eine Prismen-Schiene besorgen und den Tubus mal auf meine SE setzten und schauen ob das passt.
Die defekte Monti würde ich dann eher verkaufen. Habe genug Bastelprojekte.
Danke für den Tipp



[interferomat]

Ich glaube eher, das es die Steuerung ist. Mein Vorschlag eine einfache Arduinosteuerung und ein Getriebeschrittmotore, wegen platzmangel über Zahnriemen und Motor zur Frontplatte.
schau mal hier nach

'Meade LX5 RA Motor defekt'

12. März 2025

Hallo liebe Forengemeinde,

ich würde gerne meine alte Meade LX5 Montierung wieder zum laufen bekommen. Nach meiner Vermutung ist der Getriebemotor (ein kleiner Stepper mit übersetztung 500:1) defekt.
Nun sitze ich schon seit 2 Wochen vorm PC auf der Suche nach so einem Teil. leider konnte ich nirgendwo so ein Teil oder eine alternative finden.
Hat jemand von euch schon mal mit so einen alten Retro Teil zu tun gehabt?
Wäre total Dankbar für jeden Tipp oder Info.

• Frischling
• Antworten: 7
• Forum: Selbstbau, Reparatur

Gruß Rolf

Du hattest das gleiche Problem
Ich bin ziemlich sicher das die Steuerung okay ist. Leider kann ich den Dec Motor nicht an die Ra Achse anschließen um sicher zu gehen das es nicht an der Steurung liegt. Bleibt nur auf ein Ersatzteil zu hoffen oder den Tubus ohne die Montierung weiter zu verwenden. Ich habe auch noch einen komplette Onstep Steuerung hier rumliegen, aber der Aufwand wäre mir momentan zu groß. Eventuell könnte ich auch einen anderen Stepper mit 5 Pins an der Leitung testen?
Hast du deinen Motor wieder hin bekommen?



[interferomat]

Ich habe bei den Fotos den Eindruck, dass es zwei Motoren auf einer Achse sind(?)

Nein, es ist nur ein Motor.
