Bauplan Betonsäulenadapter Eq 6

[astrojohny]

Hallo Gemeinde,
Ich bräuchte einen Bauplan für Einen Eq 6 Betonsäulenadapter. Ich bräuchte in dringend weil ich keinen im Internet gefunden habe.
Grüße Jonas



[Der_Lothar]

Du hast eine EQ6 bei Dir? Dann kannst Du einfach den Fuß der Montierung oder halt das Stativ ausmessen. Damit hast Du die nötige Vertiefung in der Platte, sowie die Position vom Azimutzapfen und nun musst Du nur noch den Plattendurchmesser wählen und die gewünschte Anzahl von Löchern für die Gewindestangen bohren ... fertig. Die nötige Dicke ergibt sich ja aus dem Fußprofil der Montierung.



[JDF]

Weil ich Zapfen etc. eh schonmal ausgemessen hatte...

EQ-6-Basis.pdf

Man erkennt die Basis in diesem Wetterschutz wieder.

Ich empfehle noch eine zusätzliche Bohrung für einen Dorn an dem man den Azimut dann einstellen kann.

Grüße,
Jan-David



[astrojohny]

irgendwie funktioniert der Link bei mir nicht.



[astrojohny]

ok jetzt funktioniert er danke.



[AntonBoettcher]

Hallo Jonas,

vielleicht hilft dir diese simple Idee weiter.

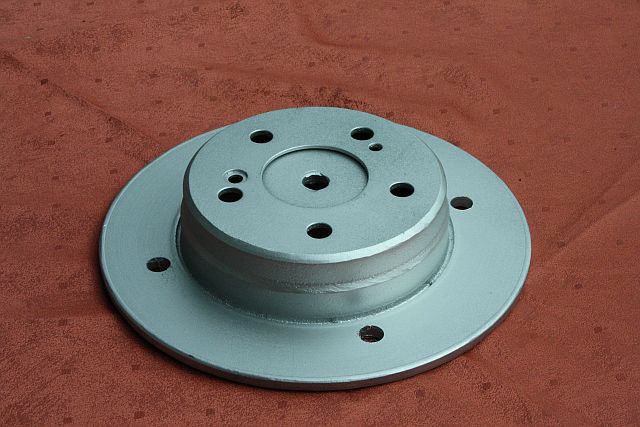

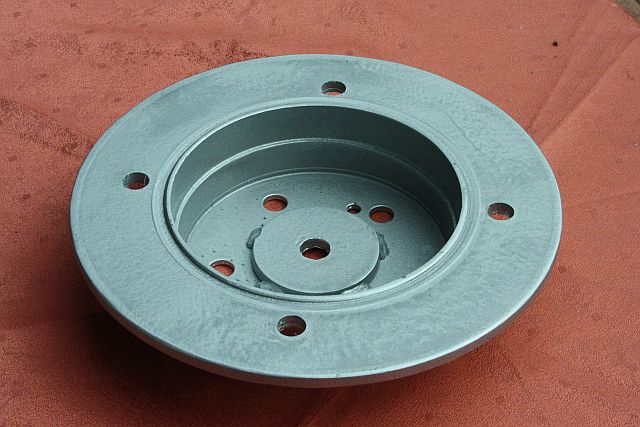

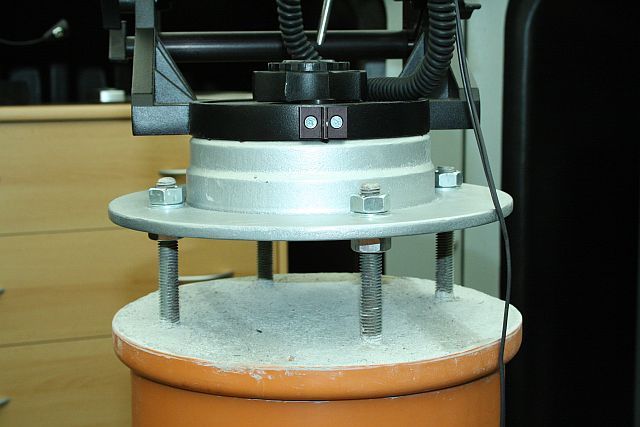

Ich habe mir aus einer Bremsscheibe einen Adapter gebaut.
Kann sein das du soetwas auch verwerten kannst.
Ich habe Zwei gebaut. ( einer war zum üben )
Wenn du den gebrauchen kannst, abholen. Kost´ nix.

Gruß Anton.
