Hallo Rainmaker,
ich habe mir inzwischen für meine 350D ein Schaltnetzteil gebaut, das 3Ampere liefern kann und bei Inaktivität der Kamera keinen Blindstrom mehr aus den Akku zieht. Vom Aufbau her einfacher zu gestallten wie die Version die du bereits kennst. Nur bin ich momentan irgendwie zu eingespannt, alsdas ich dazu eine Bauanleitung schreiben könnte.
Hier mal eine Kurzform ...

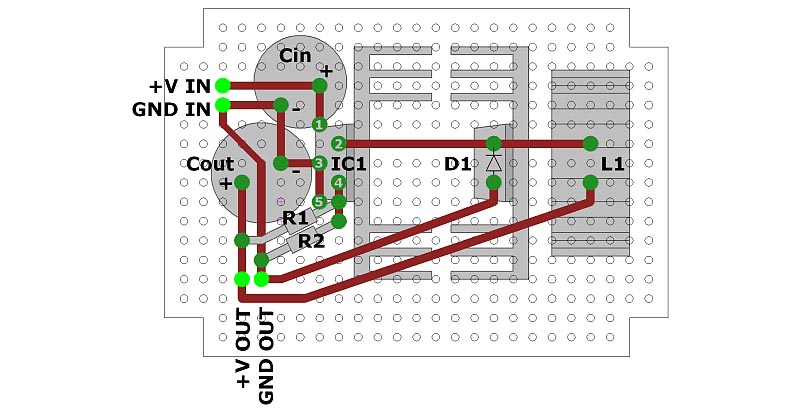

Die Bauteile:
C(IN) Elektrolytkondensator, 10x12,5mm, RM5,0 100µF/63V
Reichelt: RAD 100/63 €0,09
C(OUT) Elektrolytkondensator, 105°C, RM 5,0 470µF/63V
Reichelt: RAD 105 470/63 €0,13
IC1 Schaltregler 3A, 1,23-37V, 45Vs, TO-220-5
Reichelt: LM2576 T-ADJ €0,78
D1 Diode, TO-220AC
Reichelt: MBR 745 €0,23
L1 Funk-Entstördrossel, 50 Windungen, 100µ
Reichelt: FED 100µ €1,34
R1 Metallschichtwiderstand 10,0K-Ohm
Reichelt: Metall 10,0K €0,08
R2 Metallschichtwiderstand 1,8K-Ohm
Reichelt: Metall 1,80K €0,08
2 Stück(!) Rippenkühlkörper, 20x29x12mm, 13,5K/W
Reichelt: V 4330N €0,31/Stk
Lochrasterplatine 50x100mm, RM2,54
Reichelt: H25PR0560 €0,79
Kleingehäuse 72x50x35, Kunststoff
Reichelt: GEH KS 35 €0,78
Den Eingang und Ausgang habe ich über Cinch gemacht, so kann ich mal auch eine andere Kamera(bzw. deren Akkudummy) anschließen und bin flexibel was die Zuleitung zur Autobatterie angeht. Das Schaltnetzteil hat nur noch zwei Pins am Ausgang, Plus und GND.

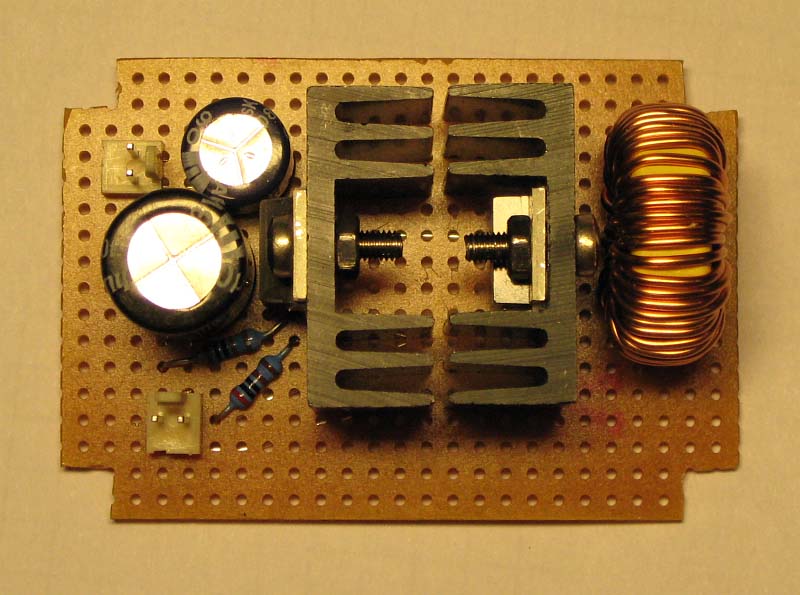

Wie schon erwähnt liefert das Teil 7,6V/3A. Die beiden Kühlkörper dienen der Sicherheit, der Schaltregler und die Diode werden im Betrieb leicht warm. Die Kühlkörper dürfen nicht gebrückt werden, sonst heizt der eine den anderen mit auf. Das Gehäuse ist durch die Drossel und die Kühlkörper etwa doppelt so hoch wie der Vorgänger, das sollte aber nicht weiter stören.
Viel Spaß beim basteln!
Falls es Fragen gibt, ich mache dir einen guten Preis für.
Grüsse,
Matthias
Edit: Es kann gut sein, dass du für die Drossel die Löcher der Rasterplatine auf 1,5mm aufbohren mußt, der Wickeldraht hat 1,0mm im DM und ist bereits verzinnt.
