Hallo zusammen,
für meinen 10 Zoll Reisedobson wollte ich digitale Teilkreise in Verbindung mit meinem Palm Zire für wenig Geld realisieren und bin im Netz fündig geworden, sowohl was das Interface angeht
David Ek Interface
Mischel Nöttgen
als auch was den Ersatz der relativ teuren Encoder (86 Euro pro Stück bei Grab Astrotech) durch optische Encoder einer alten Computermaus angeht
"Maus Encoder Schaltungsfrage"
"Transistor für Encoder-Schaltung"
"Planetarium für Palm OS und digitale Teilkreise")
Hier möchte ich euch das Ergebnis vorstellen:

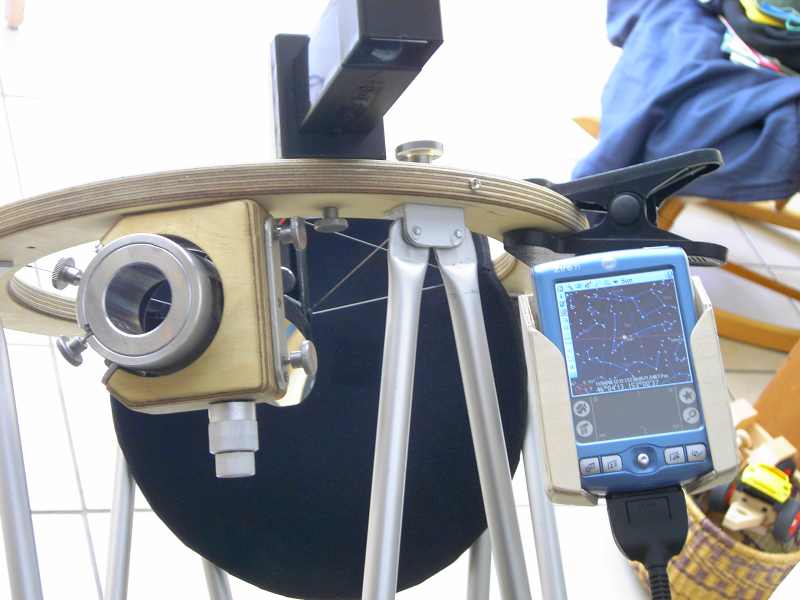

zunächst einmal die Befestigung des Palms am Oberen Ring mit einer Schwanenhalsklemme einer alten Lampe:
Link zur Grafik: http://www.duda-derwahl.de/images/UTA_Palm.jpg
(der Palm kann mit PalmDSC von Doug Braun und mit Astromist von Cyrille Thieullet zusamen mit der EkBox betrieben werden, hier ist ein Auschnitt der Skymap von Astromist)

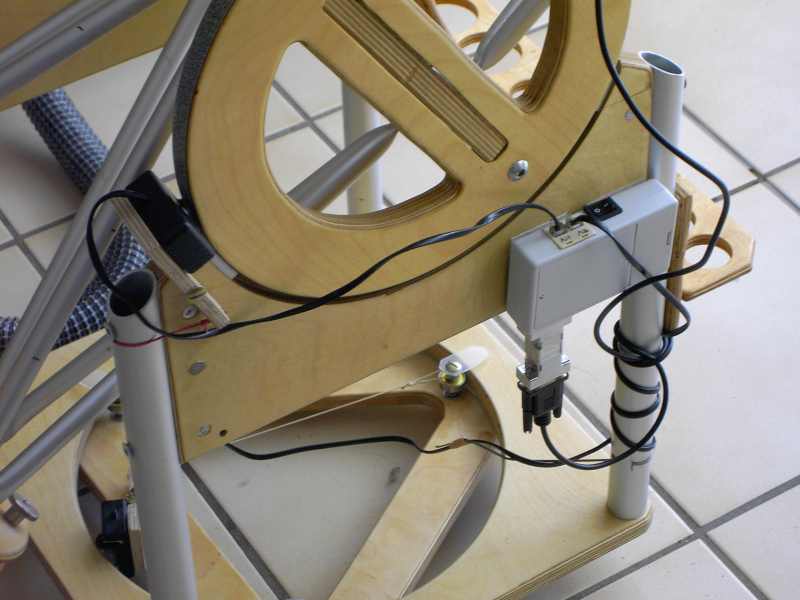

Die EkBox ist an der Seite der Rockerbox mit Velcro befestigt, der Alt-Encoder mit Hitech-Gummiband-Andrucksystem am rechten Höhenrad:
Link zur Grafik: http://www.duda-derwahl.de/images/EKBox_Enc.jpg
Die Ekbox wird bisher mit einem 9V Blockakku betrieben, der hält aber nicht so furchtbar lange durch, wahrscheinlich werde ich noch einen Anschluß für einen externen Akku oder ein Power-Pack legen. Die Interface-Platine kann mit Spannungen zwischen 9 und 15 V versorgt werden (7805 Spannungsregler), die Schaltung zieht ca. 60 mA.

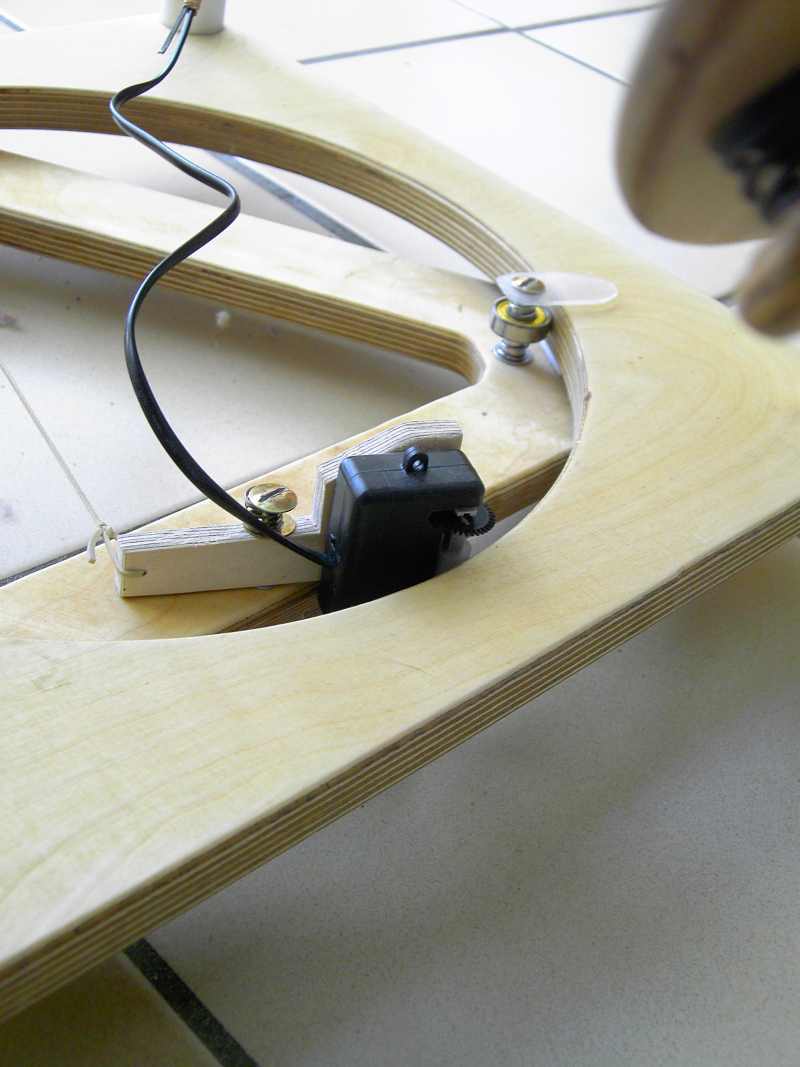

Der Azimuth Encoder ist ebenfalls auf ein Multiplex Brettchen aufgeklebt und wird mittels Gummispannung angedrückt:
Link zur Grafik: http://www.duda-derwahl.de/images/AZ-Enc.jpg
Die beiden Segmentscheiben mit Achse und Emitter/Empfänger-Paar sind aus der Mausplatine ausgedremelt und auf ein kleines Stück Europlatine aufgeklebt. Die Achsen sind dann noch mit einem Stück Silikonschlauch versehen und rutschen auf dem Höhenrad und Azimuthlager nicht durch.
Mit der Übersetzung komme ich auf eine Auflösung von 4000 bzw. 4300 Impulsen pro Umdrehung, daß reicht für meine Zwecke aus.
Bedingt durch die mechanischen Ungenauigkeiten des Höhen- und Azimuth-Lagers habe ich etwas Hysterese (ca. 3 Impulse auf eine ganze Umdrehung), die fällt aber beim Betrieb nicht ins Gewicht.
Extensive Tests mit Astromist stehen noch aus, mit PalmDSC habe ich aber schon sehr gute Ergebnisse erzielt. Nachdem ich den Dob auf zwei Sterne bei 250facher Vergrößerung justiere habe ich die angefahrenen Objekte im Zentrum des Blickfeldes meines TSWA 32. Die geschätzte Positioniergenauigkeit liegt bei ca. 10', was für meine Zwecke mehr als ausreicht.

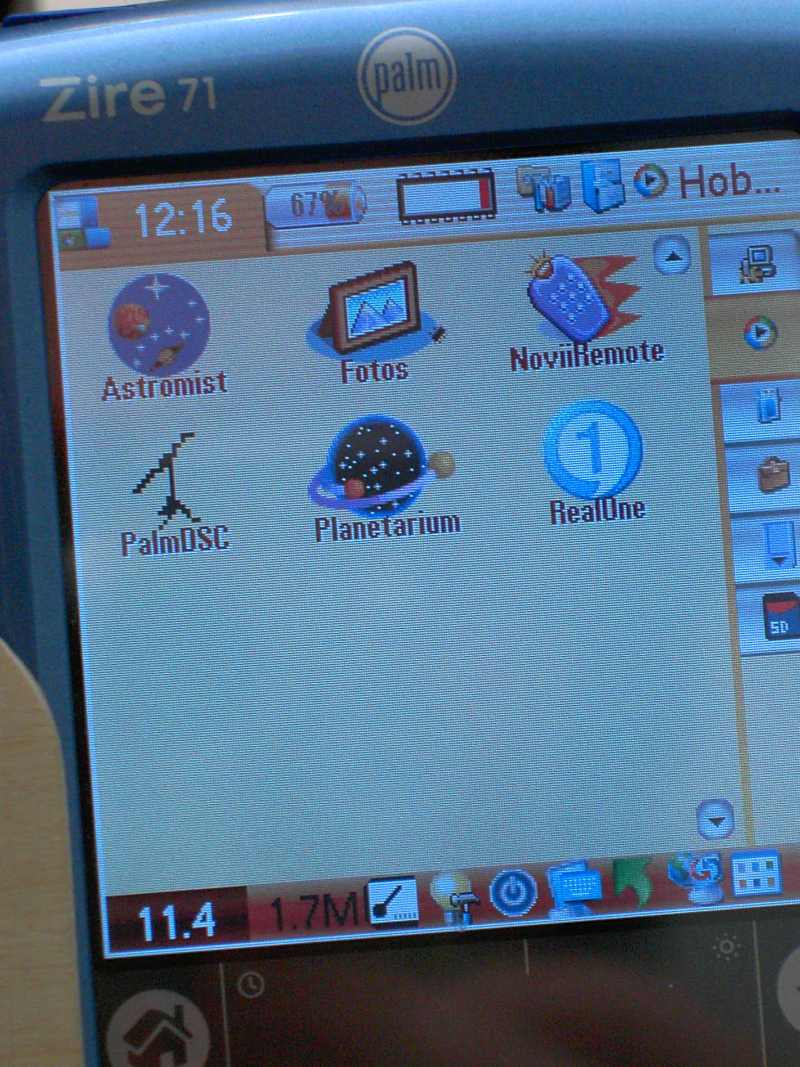

Jetzt brauche ich im Feld eigentlich nur noch meinen Palm und bin sehr gut versorgt:
Link zur Grafik: http://www.duda-derwahl.de/images/Palm.jpg
Auf der SD-Speicherkarte habe ich sowohl für Planetarium als auch für Astromist alle Sterne des Tycho Kataloges bis 11,5 mag, respektive 13 mag.
Wie sich das Ganze im Einsatz bewährt, wird sich hoffentlich bald zeigen (wenn das Wetter mal wieder mitspielt und ich endlich mit der Retusche des Spiegels fertigwerde...)
Viele Grüße,
Andreas
