Hallo Astrofreunde,
vor einige Wochen habe ich in diesem Thread Fragen bezüglich Gleitbeläge für eine Dobsoneigenmontierung gestellt (Danke nochmal hierfür an alle!). In der Zwischenzeit sind nun einige Wochen vergangen und hatte teilweise kaum Zeit um Pläne zu erstellen etc. Zudem habe ich zwei rechte Hände (schlechter Wortwitz... bin nämlich Linkshänder) und hab Hilfe von meinem handwerklich begabten Vater genommen.
Nun ist jedenfalls der Bau der Montierung fertig und ich wollte es Euch natürlich nicht vorenthalten

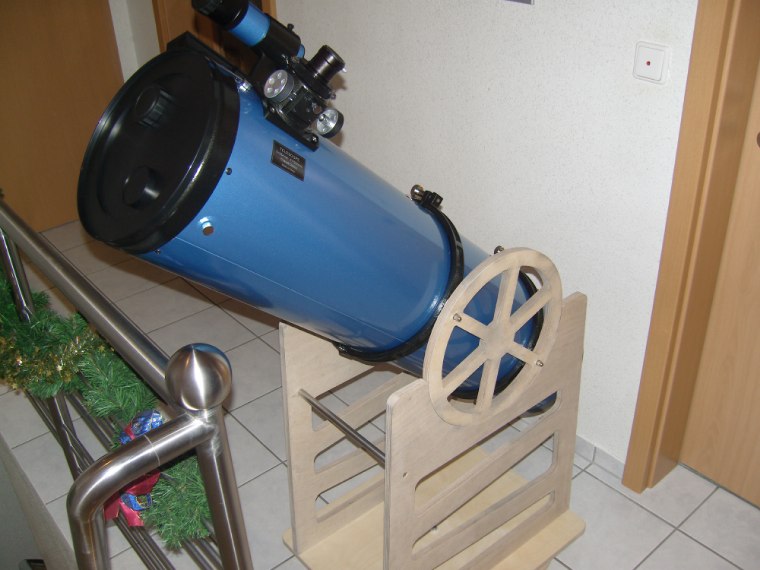

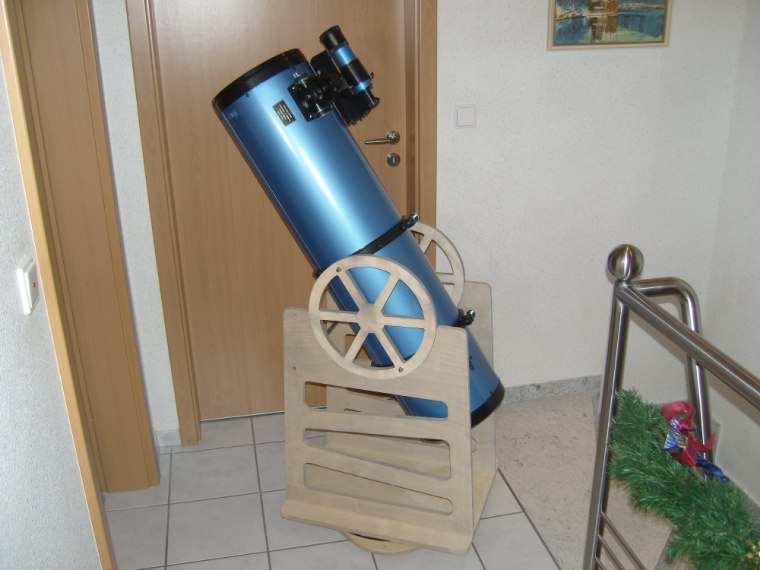

Vorwort zum Teleskop: es handelt sich um ein Skywatcher 254/1200 (wird der ein oder andere erkennen).
Zur Montierung:
Das Material, welches benutzt worden ist, ist 19mm starkes Multiplex-Holz aus dem Baumarkt. Die Grund- bzw. Bodenplatte hat eine Ausmessung von etwa 50 x 60cm (ist auf den Fotos leider kaum zu erkennen). Als Füße dienen 3 weiße Kunstoffzylinder, die sehr stark an die Form von Eishockeypucks erinnern. Auf den Füßen selbst ist kreisrund Gummi mit Hilfe von Silikon angeklebt worden, um die Reibung auf glatten Oberflächen (z.B. wenns mal mit dem Beobachten von der Terrasse aus sein muss) zu erhöhen. Zudem ist auf der Oberseite mittig Ebony-Star angeklebt mit einem Durchmesser von 60cm (außen) und 50cm (innen).
Verbunden ist die Platte mit einer weiteren Holzplatte, auf der die "Stützen" für das Teleskop befestigt sind. Zudem sind auf der Unterseite 8 kleine Teflonplatten mit 2mm Stärke befestigt (3 oder 4 erschienen mir zunächst wenig aber dazu später).

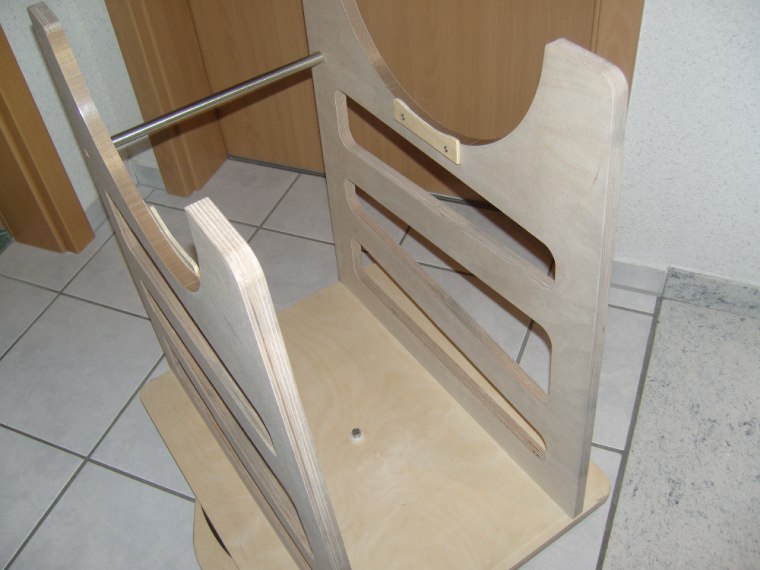

Die Stützplatten selbst sind an die Unterplatte angeschraubt und mit einem stabilen Eisenrohr verbunden. Auf der Innenseite der halbkreisförmigen Einbuchtungen, auf der die Höhenräder liegen, befindet sich selbstklebende Teflongewebefolie. Die Höhenräder sind auf den Rohrschellen angeschraubt und nicht mit Ebony-Star beschichtet, da die Räder sehr glatt und poliert sind. Das gute an den Höhenrädern und den Stützen ist die Art der Zuschneidung: dank meines Vaters hatte ich die Möglichkeit diese Teile mit Hilfe eines computerisierten Wasserstrahlschneiders zurechtzusägen, sodass nachträgliches Nachbessern nicht nötig war.
Die Montierung werde ich natürlich noch streichen.
Handhabung: Ich hatte vorhin kurz die Möglichkeit einen kleinen Anfangstest durchzuführen und muss sagen, dass das "Gedobse" ziemlich gut und flüssig geht. Die Montierung geht weder zu leicht- noch zu schwergängig (ok hab leider keine Referenz aber für das erste Mal ist es ziemlich gut). Auch die Verschiebung in der Höhe geht sehr gut obwohl die Räder nicht ebonybeschichtet sind.
Ein kleiner Nachteil musste jedoch festgestellt werden, den man aber leicht beseitigen kann: Durch einen Innenführung für die Höhenräder, ist derzeit leider nur eine maximale Auslenkung von etwa 70°-75° möglich, wird aber noch nachgebessert.
Über ein paar Kommentare, Kritik oder Verbesserungsvorschläge würde ich mich freuen und wünsche alle einen guten Start in die Woche
Thomas
