Moin,
ich würde gerne mal mein letztes, sich noch in Arbeit befindliches Projekt vorstellen. Es handelt sich dabei um eine Selbstbaulösung um mehrere Teleskope (es gehen auch mehr als 2) auf einer Montierung zu befestigen. Bisher habe ich mit einem Alu-Vierkantprofil gearbeitet. Dieses ließ aber keine Veränderung in seitlicher Richtung zu und es war zu umständlich den gesamten Kram zu verschieben.
Ziel war es eine Vereinfachung der Anbringung zu erreichen und im Feld ohne Werkzeug da zu stehen sowie alles so flexibel wie möglich zu befestigen. Darüber hinaus sollte es möglichst wenig kosten. Als Kriterium habe ich mir die Torsionssteifigkeit It bzw. Ip des Profils vorgenommen. Da wollte ich möglichst oberhalb der gängigen Lösungen der Händler im Amateurastronomiebereich liegen. Die Vergleichsrechnung habe ich mittlerweile schon entsorgt, daher kann ich hier gerade leider keine Werte liefern.
Entschieden habe ich mich für ein ITEM Profil in der Ausführung schwer 80x40mm in einer Länge von 500mm. Damit sollten sich auch prinzipiell 3 Teleskope parallel befestigen lassen (falls mal die Sammlung erweitert werden sollte). In den Nuten lassen sich sog. Nutensteine verschieben, welche jeweils hier ein M8 Gewinde als Mutter enthalten. Als Zubehör gibt es standardisierte Komponenten wie z.B. die von mir verwendeten Winkel. Befestigt sind derzeit ein Leitrohr 80/900 in Leitrohrschellen sowie ein 8"F4 Newton auf einer Schwalbenschwanzschiene. Befestigt wird das Profil auf einer Basisplatte (10mm hochfestes Aluminium) mittels 4 Schrauben. Diese sollen aber noch durch Gewindebolzen ersetzt werden, welche dann auf der anderen Seite durch Sternmuttern gesichert werden. Da davon keine 4 Stück auf der Gegenseite befestigt werden können, werden wohl noch 2 Hebelmuttern benötigt.
Das Verschieben beider Teleskope soll später über Hebelschrauben erfolgen (die ich noch nicht bestellt habe). Ich bin mal selbst gespannt ob die Konstruktion einen leichteren und schnelleren Aufbau ermöglichen wird, im Moment bin ich mir noch nicht ganz sicher.

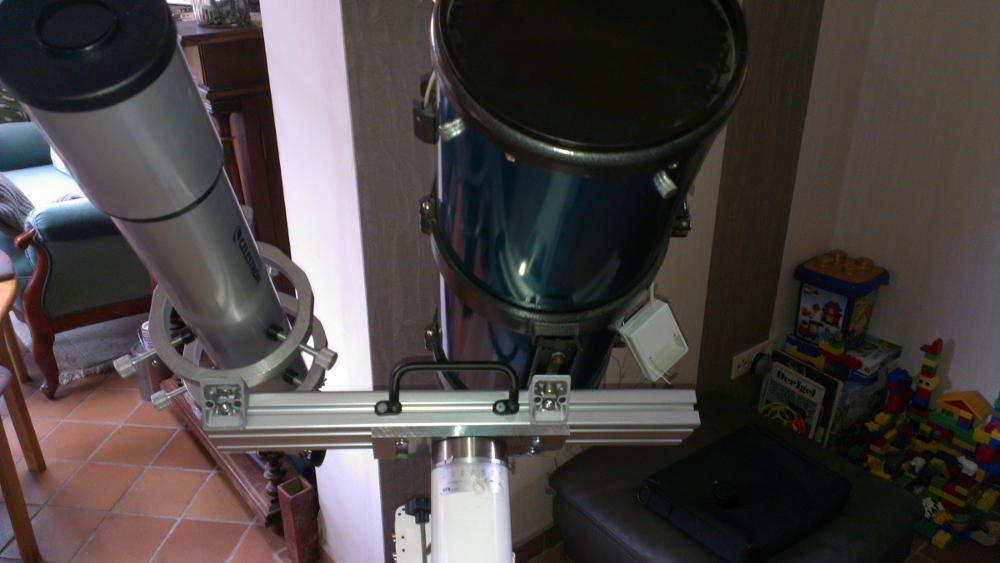

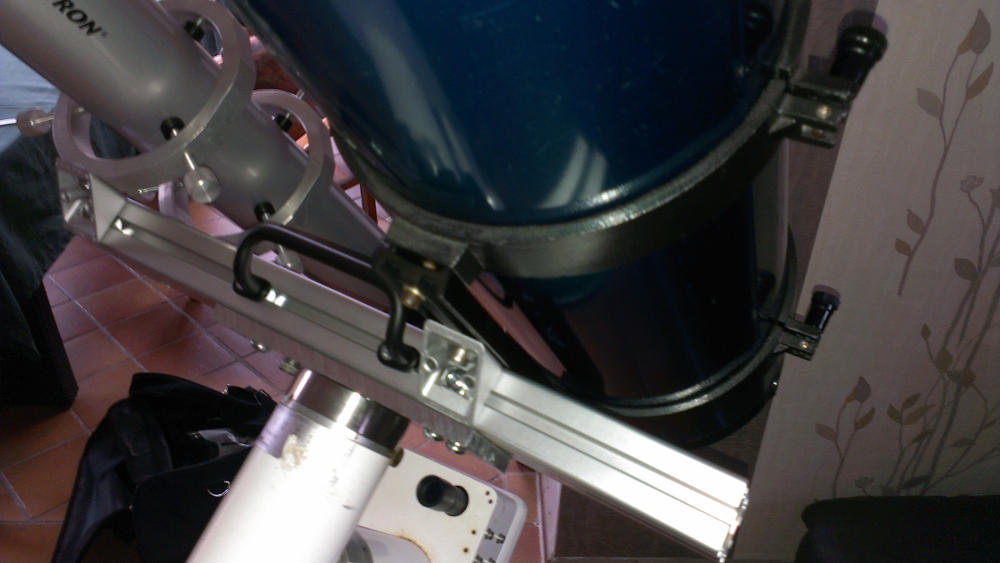

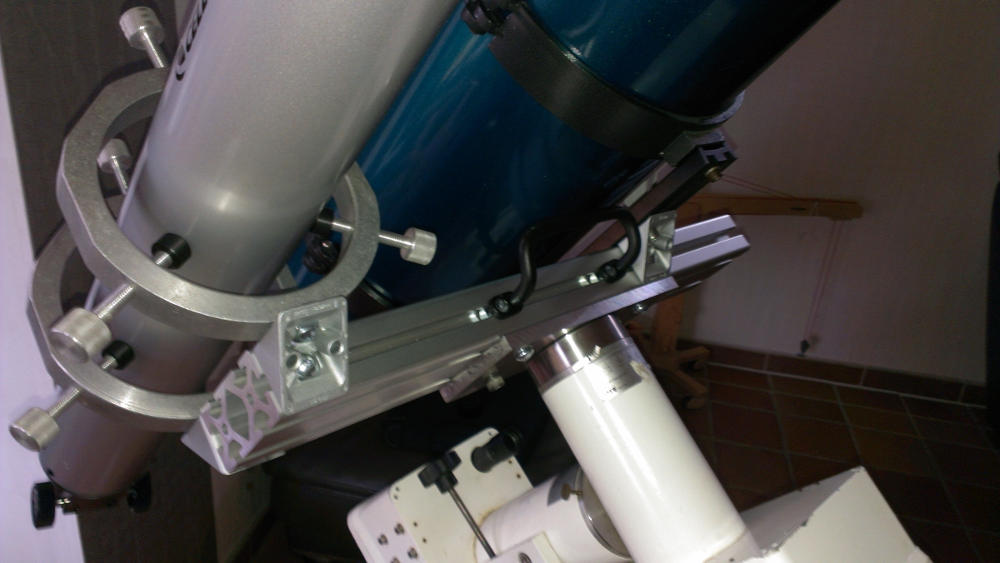

Auf jeden Fall gibt es hier ein paar Bilder vom aktuellen Stand:
Grüße,
Tobias
