Mein µC-gesteuerter Controller ist leider zurzeit defekt und da mußte auf die Schnelle was einfaches als Ersatz her.
Ich habe mir einen 5er-Satz an Motor-PWM-Stellern zu knapp 15,-€ geholt.
https://www.ebay.de/itm/234694868241?var=534420670856
Das Gehäuse ist von POLLIN und ich habe noch nie eins gehabt, dass sich einfacher bearbeiten läßt.
https://www.pollin.de/p/modulgehaeuse-abs-115x90x55-mm-ip65-lichtgrau-460311

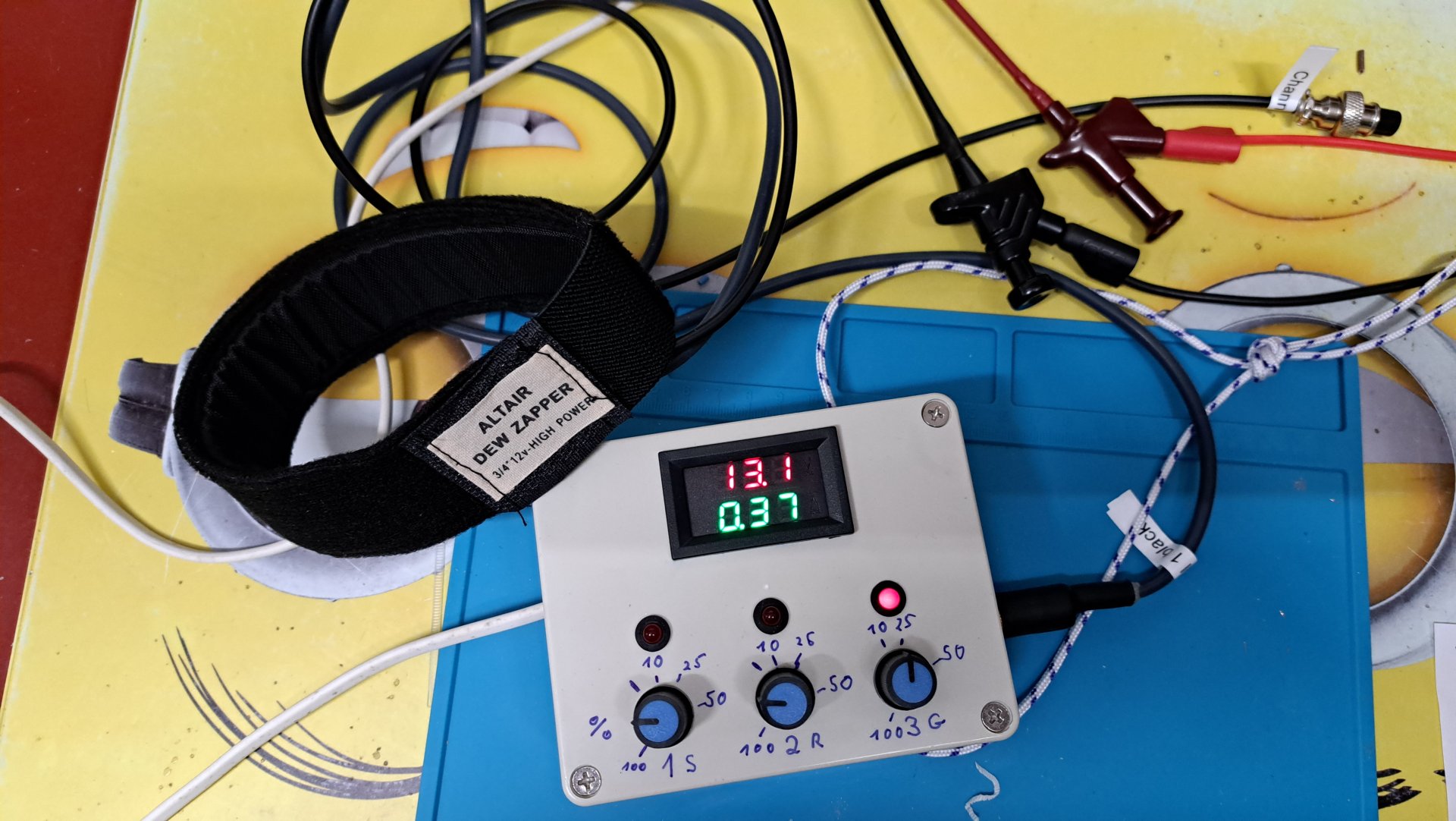

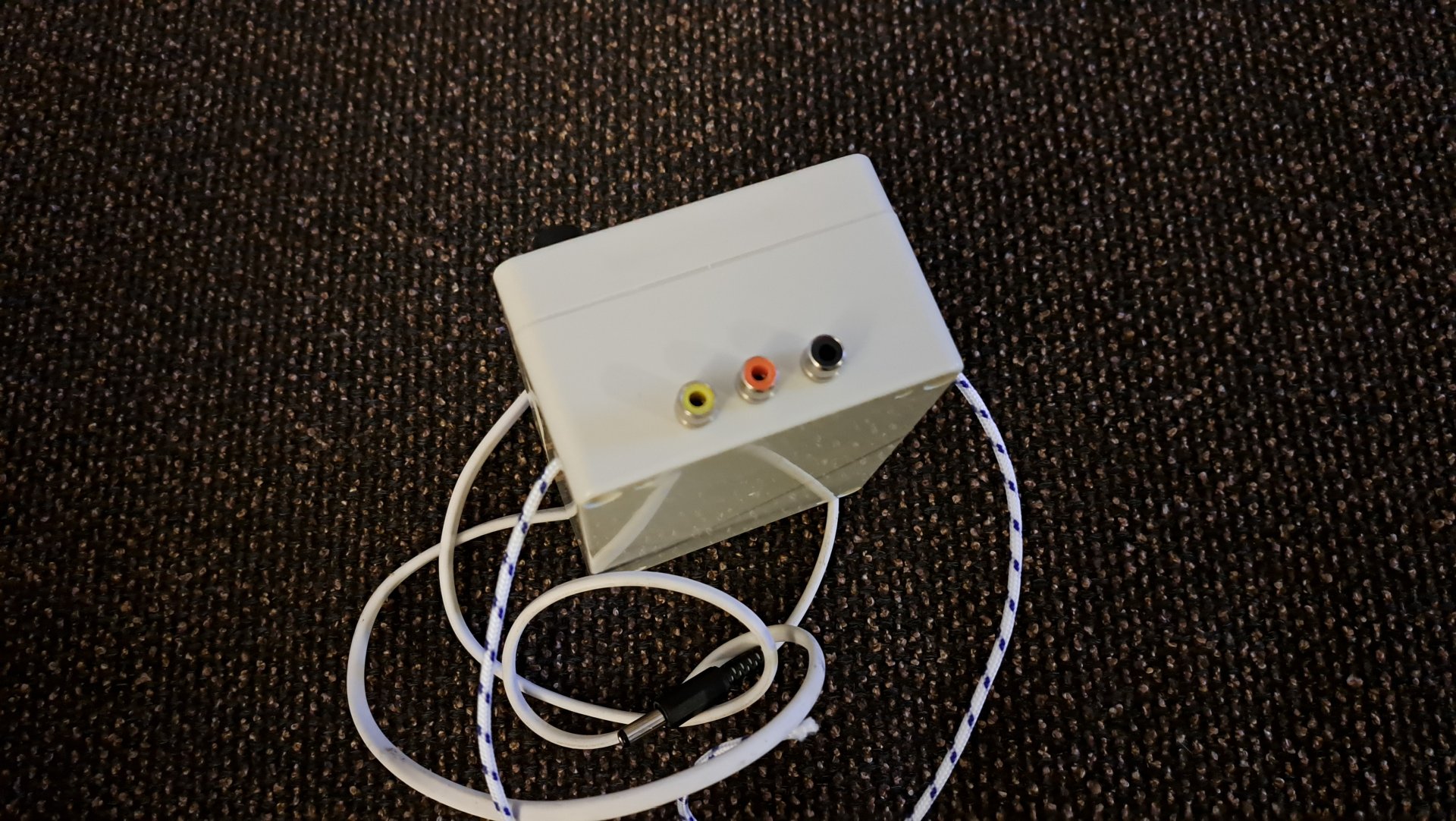

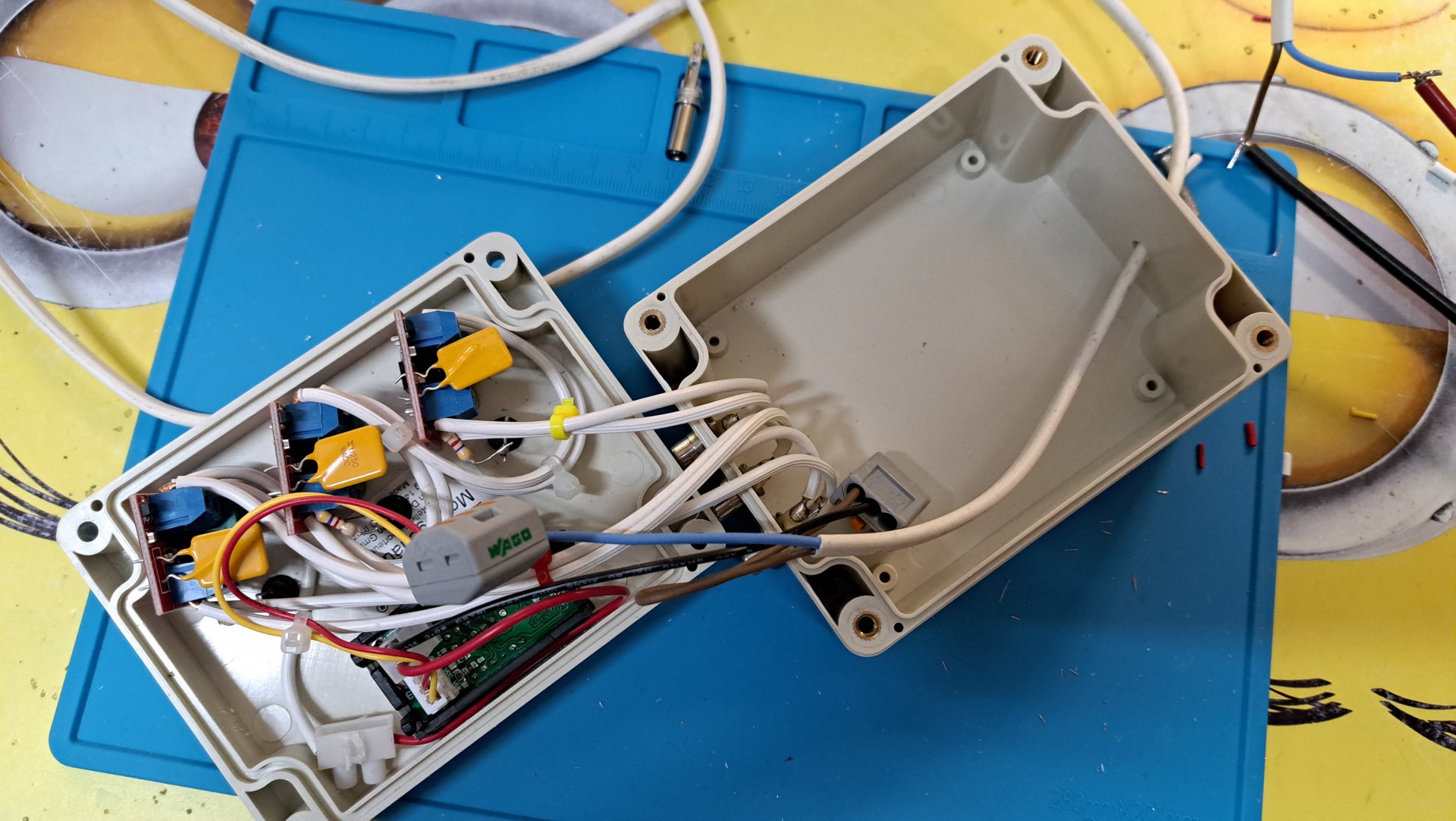

Die 3 PWM-Steller habe ich direkt über das Poti befestigt. Die Ausgänge passen für meine 12V Heizbänder von Altair mit Cinch-Steckern.
https://www.pollin.de/p/cinch-einbaubuchse-schwarz-6-mm-450063
https://www.pollin.de/p/cinch-einbaubuchse-gelbe-markierung-450078
https://www.pollin.de/p/cinch-einbaubuchse-rot-6-mm-450026
Die Anschlussleitung zum Netzteil habe ich mit einem 5,5/2,1mm Stecker versehen, da mein Astro-Netzteil hier schon entsprechende Ausgänge anbietet. Dort habe ich auch eine Sicherung eingebaut. Wer das Steuergerät nachbauen will, sollte noch eine Absicherung vorsehen, ggf. sogar per Kanal.
Parallel zu den Ausgängen habe ich noch rote LEDs mit 4,7kOhm Vorwiderständen angeschlossen.

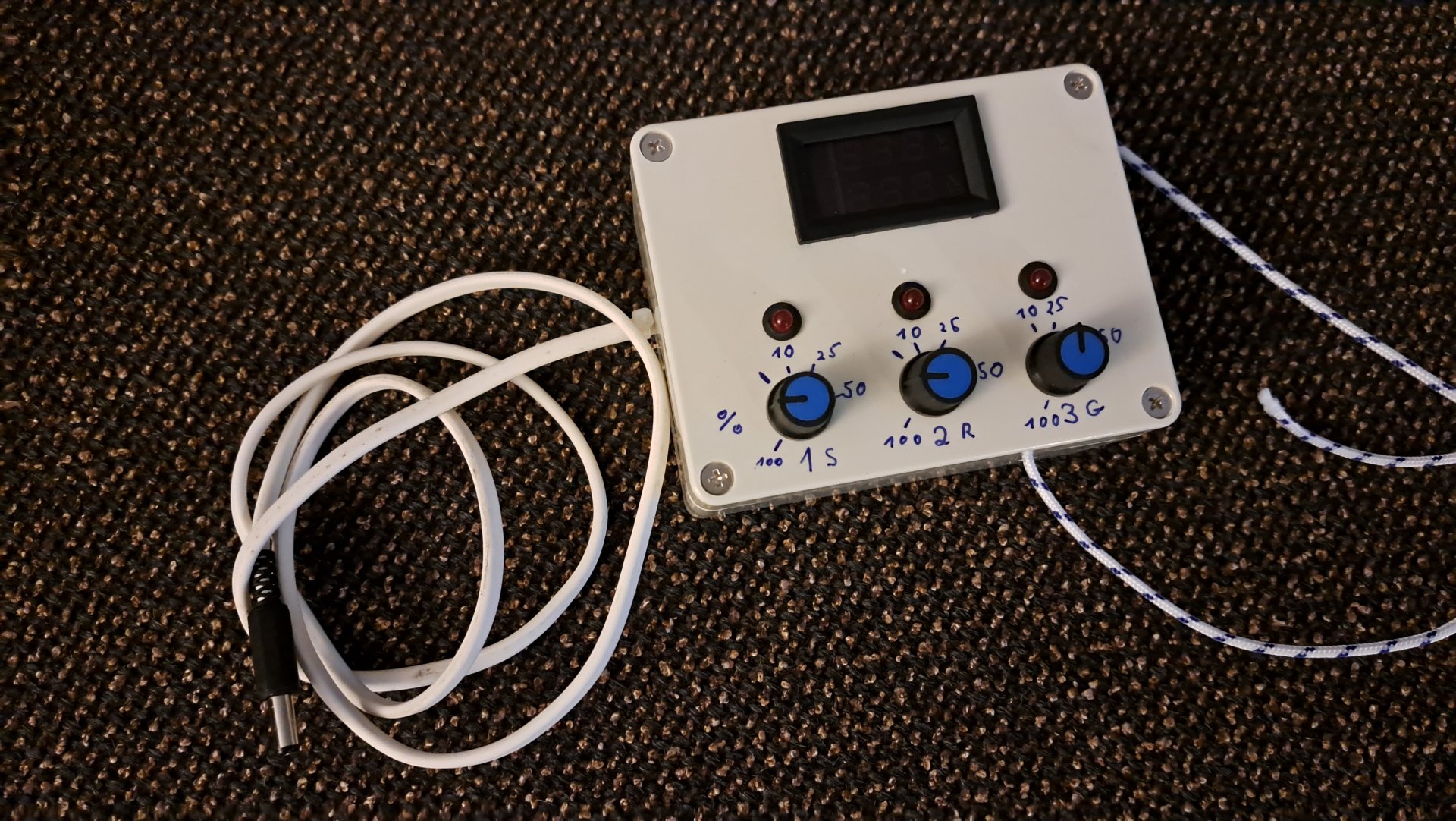

Eine Messung hat ergeben, dass die Ausgangsleistung relativ linear über den gesamten Einstellbereich verläuft. Eine Skala habe ich ganz grob per Filzstift aufgebracht.
Das integrierte Spannungs- und Strommessmodul ist optional und z.B. auch bei Pollin erhältlich.

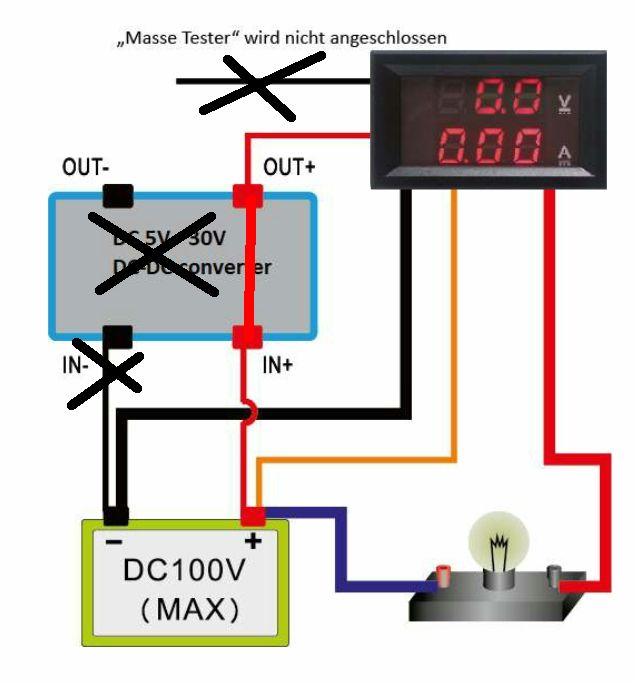

Im Schaltbild findet man den Anschlussplan. Den dort aufgeführten DC/DC-Wandler braucht man nicht.
Damit läßt sich dann über das Ampere-Meter auch die Ausgangsleistung abschätzen.
https://www.pollin.de/p/joy-it-spannungs-und-strommessgeraet-einbauinstrument-joy-it-830842
Das Modul wird direkt in die Anschlussleitung am EIngang eingeschleift. Die Last (im Schaltbild eine Glühlampe) bilden die 3 parallel geschalteten PWM-Steller.
Für die Verkabelung habe ich Lautsprecherleitung verwendet, da bei einem 20W Heizband unter Volllast bis knapp über 1,65A bei meinem 13,2V Netzteil fliessen können.
Die Zuleitung besteht aus einem abgeschnittenen Netzkabel. Die werfe ich nie weg.
Grüße
Hartmut
