Hallo zusammen,

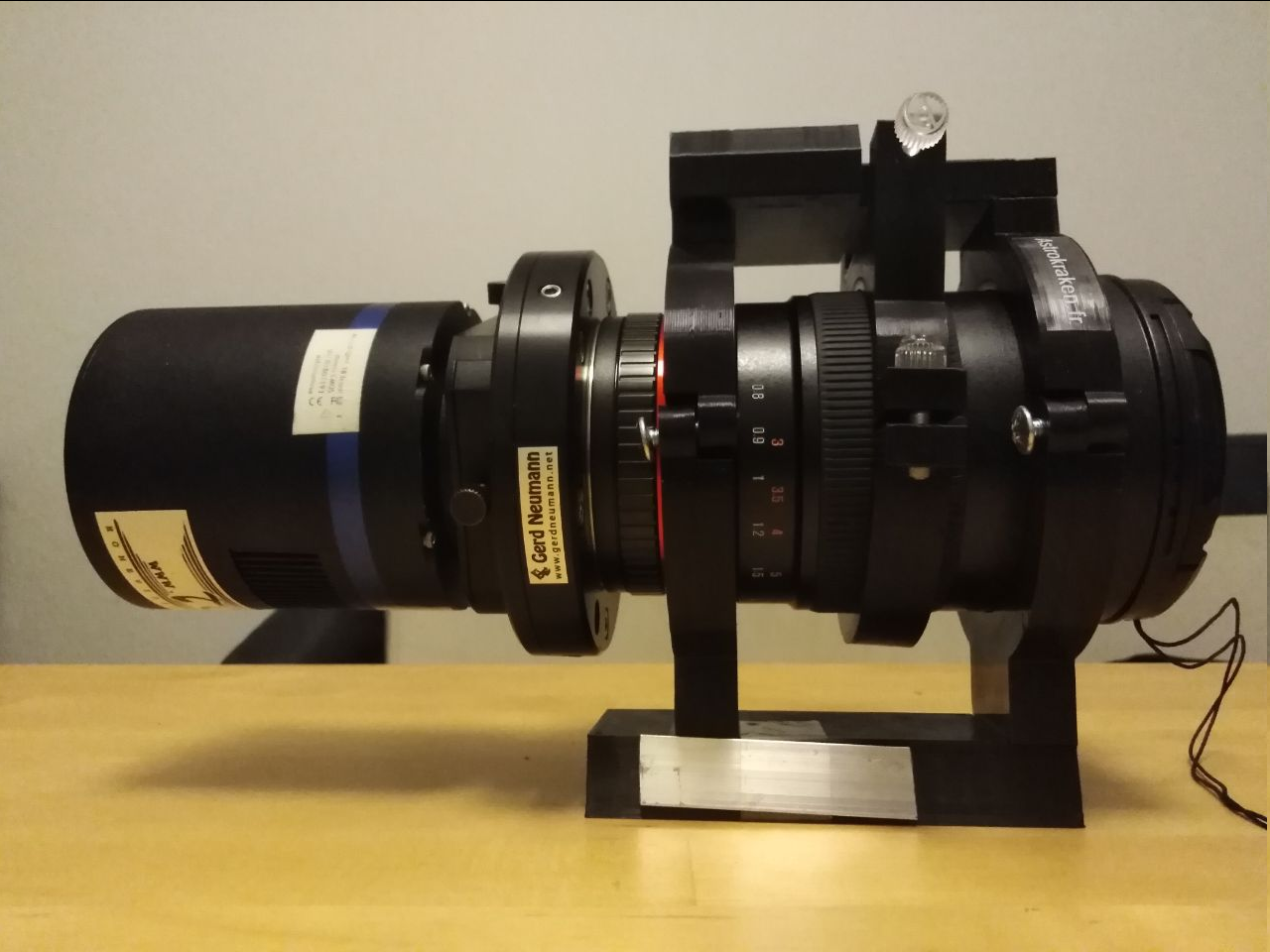

ich bin gerade dabei, eine CTU (Neumann, 17.3 mm) mit einer Filterschublade (TS, kurzbauende Variante 10.3 mm) als EOS-Kamera-Adapter zu realisieren.

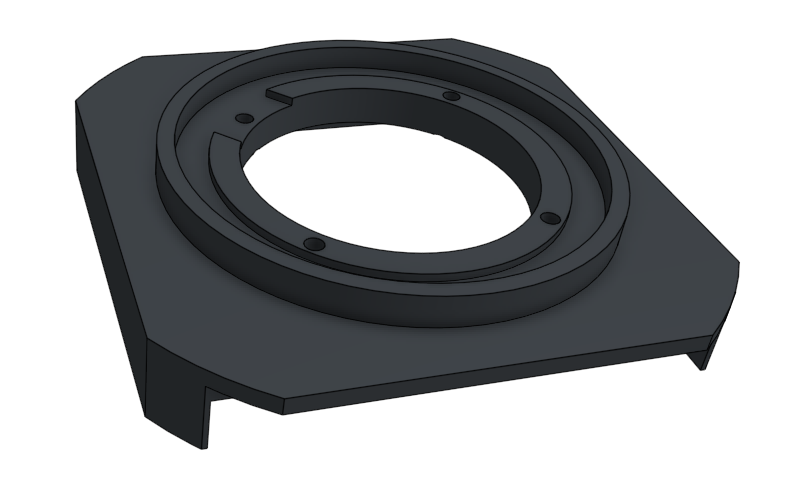

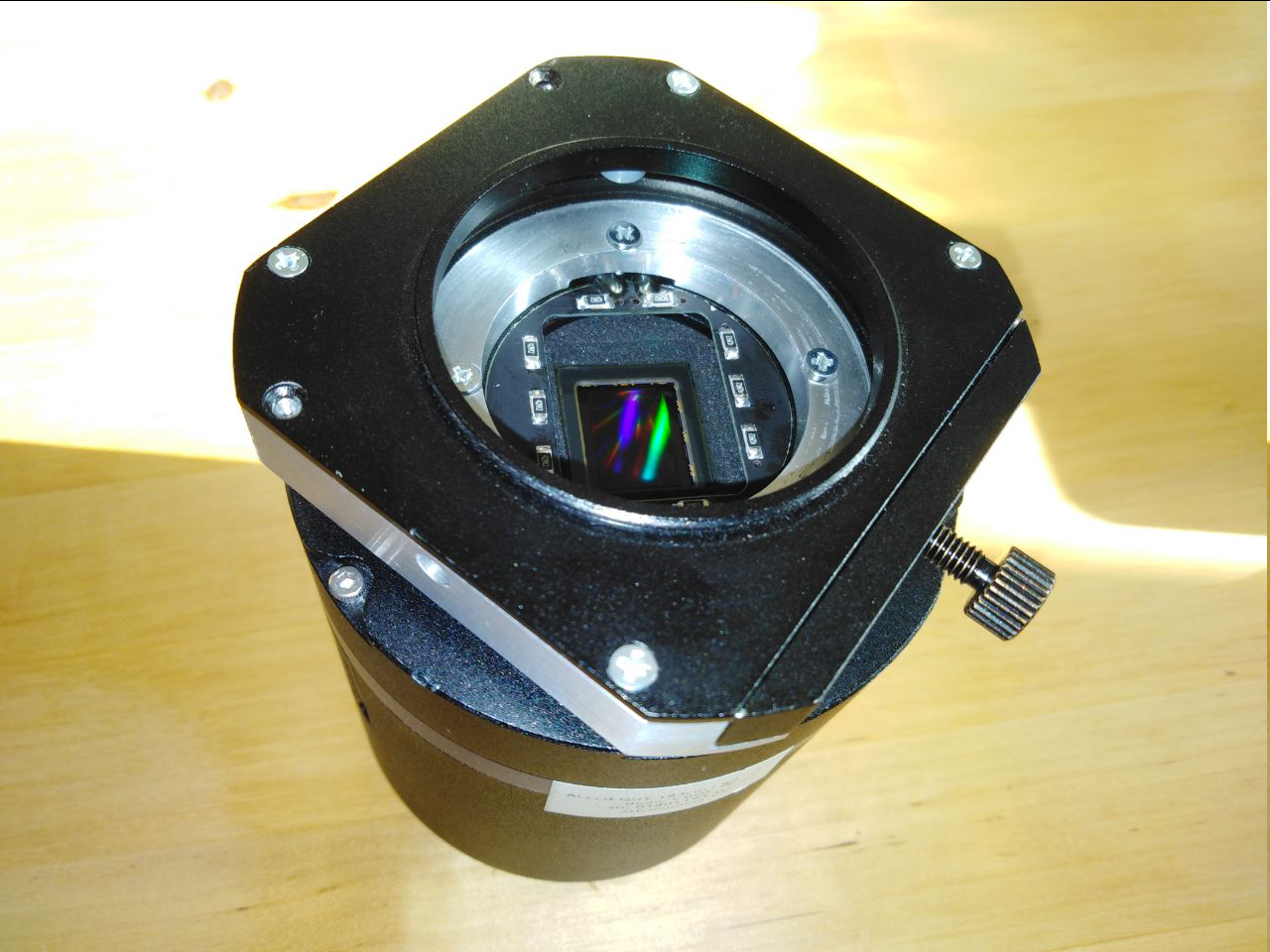

Dabei muss ich den M42x0.75-Anschluss an der Kamera entfernen, der dort angeschraubt ist, da mir sonst der Platz nicht reicht. Dann wäre das Auflagemaß der Kamera noch 10.5 mm. Ein EOS-Objektiv hat 44mm Backfocus, davon bleiben mir ungefähr 32 mm für die Komponenten, Glaswegkorrektur und ein bisschen Luft mit eingerechnet. Den entfernten Anschluss werde ich durch ein sondergefertigtes Verbindungsstück ersetzen, das in das Muttergewinde der Filterschublade geschraubt wird. Die Filterschublade wird wiederum in die CTU eingeschraubt.
So die noble Theorie. Unterwegs kam es leider zu Problemen mit der Realität, mit der ich mich aktuell noch herumschlage.
Problem 1:
Die extradünne Filterschublade von TS hat ein sehr kurzes M48 Außengewinde, das zum Anschluss an die Kamera gedacht ist. Sehr kurz bedeutet, das Gewinde geht über kaum mehr als eine Umdrehung, weswegen man wohl dachte dass es auch eine andere Steigung tut. Die meisten Kameras haben zwar ein M48x0.75 Muttergewinde (2"-Filtergewinde), aber mit genügend Spiel kann man auch M48x1 reindrehen. Is vielleicht dann nicht so gut für die Kamera, aber solange es geht... in die Neumann CTU ließ sich das allerdings nicht ohne rohe Gewalt reinschrauben. Und da ich ungern will, dass mit das Gewinde mit angesetzter Kamera reißt, habe ich bei TS nachgefragt ob ich nicht das Vorderstück einer verstärkten Filterschublade (M48x0.75mm Gewinde) bekommen kann. Leider ging das nicht, weil die Filterschubladen fertig zusammengeschraubt aus China kommen, und man da offenbar keinen so regelmäßigen Kontakt hin hat.
Also habe ich mir eben noch eine komplette Filterschublade in verstärkter Bauweise gekauft. Ärgerlich, aber...
Problem 2:

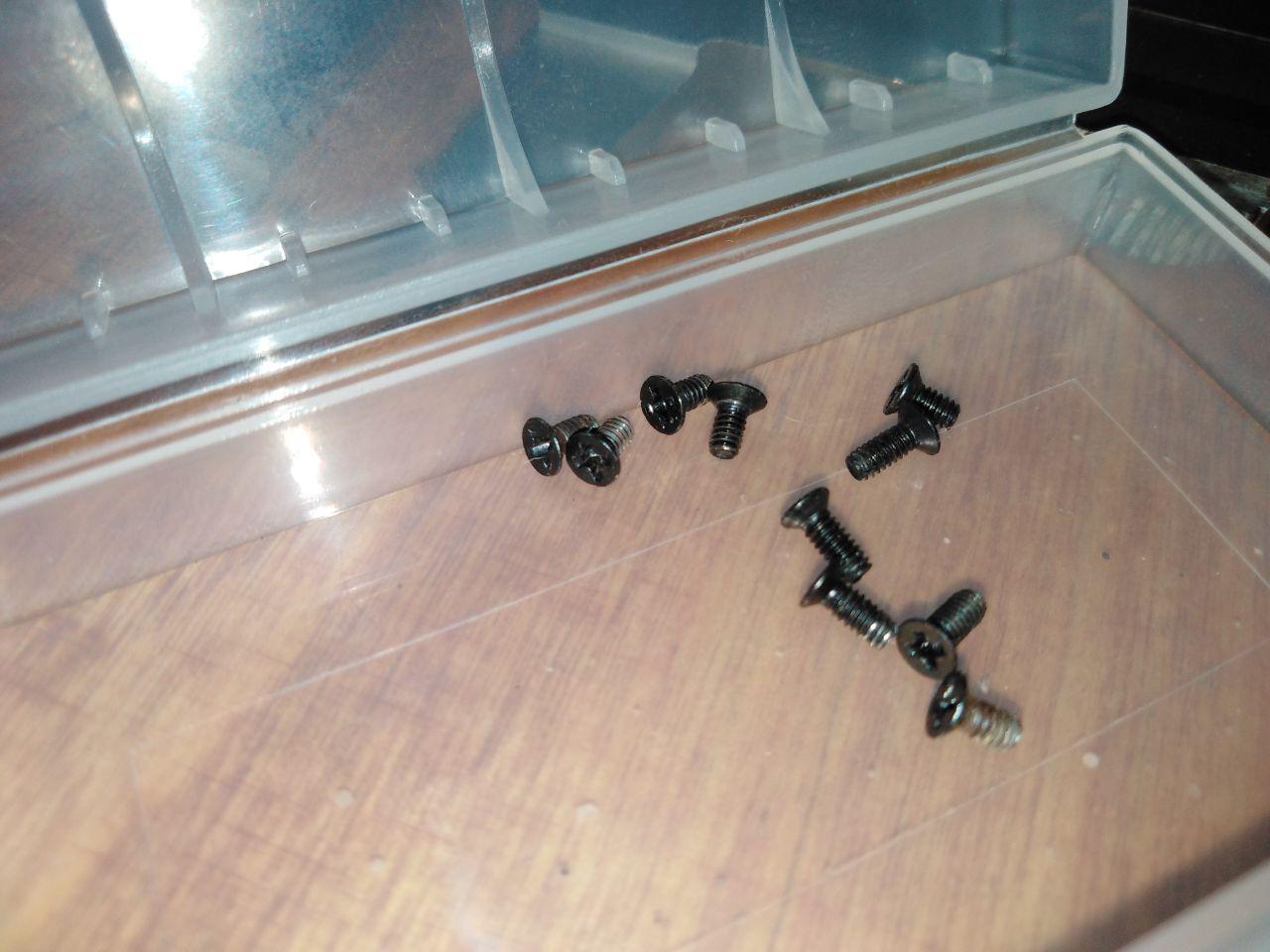

Beim Abschrauben der Vorderplatten fiel mir auf, dass die M2-Schräubchen der verstärkten Filterschublade nur etwa eine Umdrehung weit eingeschraubt sind. Grund: Die Schräubchen sind 1mm kürzer als die Schräubchen an der dünnen Schublade, nämlich 4mm! Mannmannmann, sind die Margen so knapp kalkuliert? Zum Glück habe ich ja nicht vor, die "verstärkte" Schublade einzusetzen, und ich rate das auch Niemandem dem seine Kamera lieb ist. Es ist für mich nicht wirklich ein Problem, und ich hatte ja auch wieder mir irgendwas in diese Richtung gerechnet. Ob ich das trotzdem reklamieren soll?
Morgen gehe ich zu meinem Feinmechaniker, und hoffe dass es dann flutscht!
CS Hoschie
Edit:
DIe 4mm kurzen Schräubchen sehen irgendwie auch abgenudelt aus. Und da ist so blaugraues Zeug dran. Ist das vielleicht sone Art Kitt mit der die Gewinde "repariert" wurden?
