Fangspiegel-Frage Meade 14" ACF - was sind das da vorne für Schrauben

[TaurusM45]

Hallo zusammen,

ich habe mal eine Verständnisfrage zu einem Meade 14" ACF Fangspiegel.

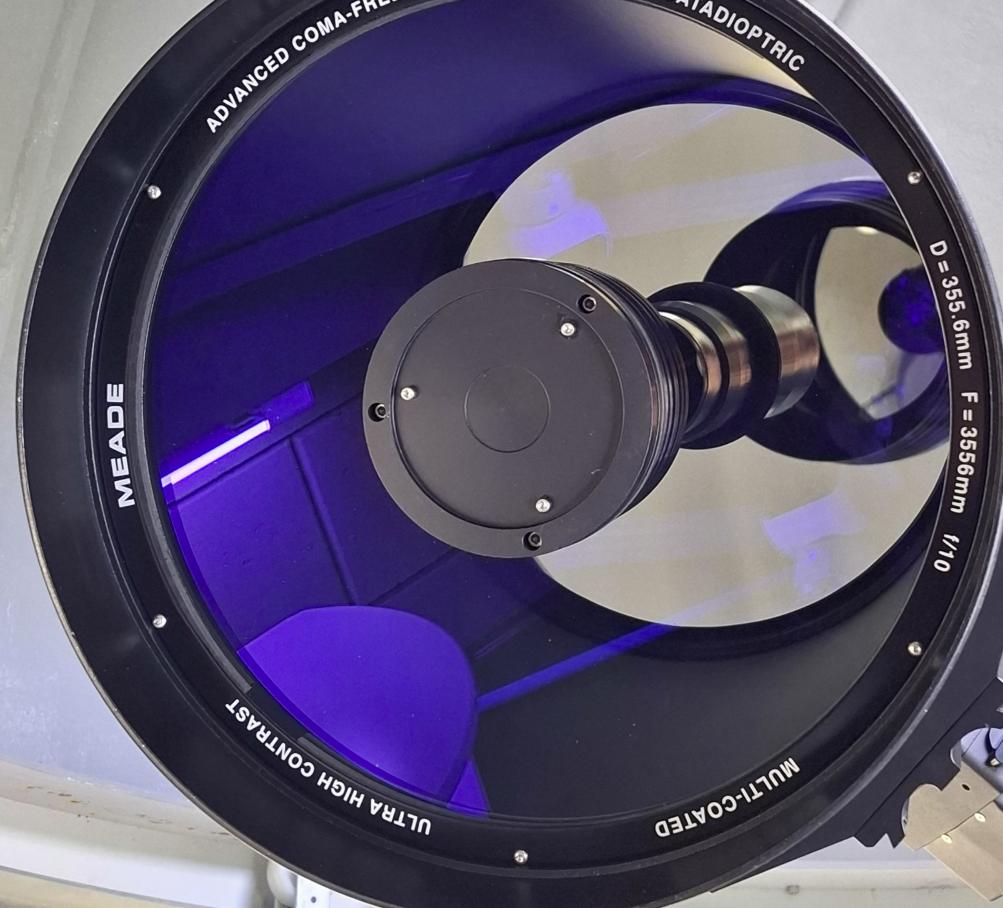

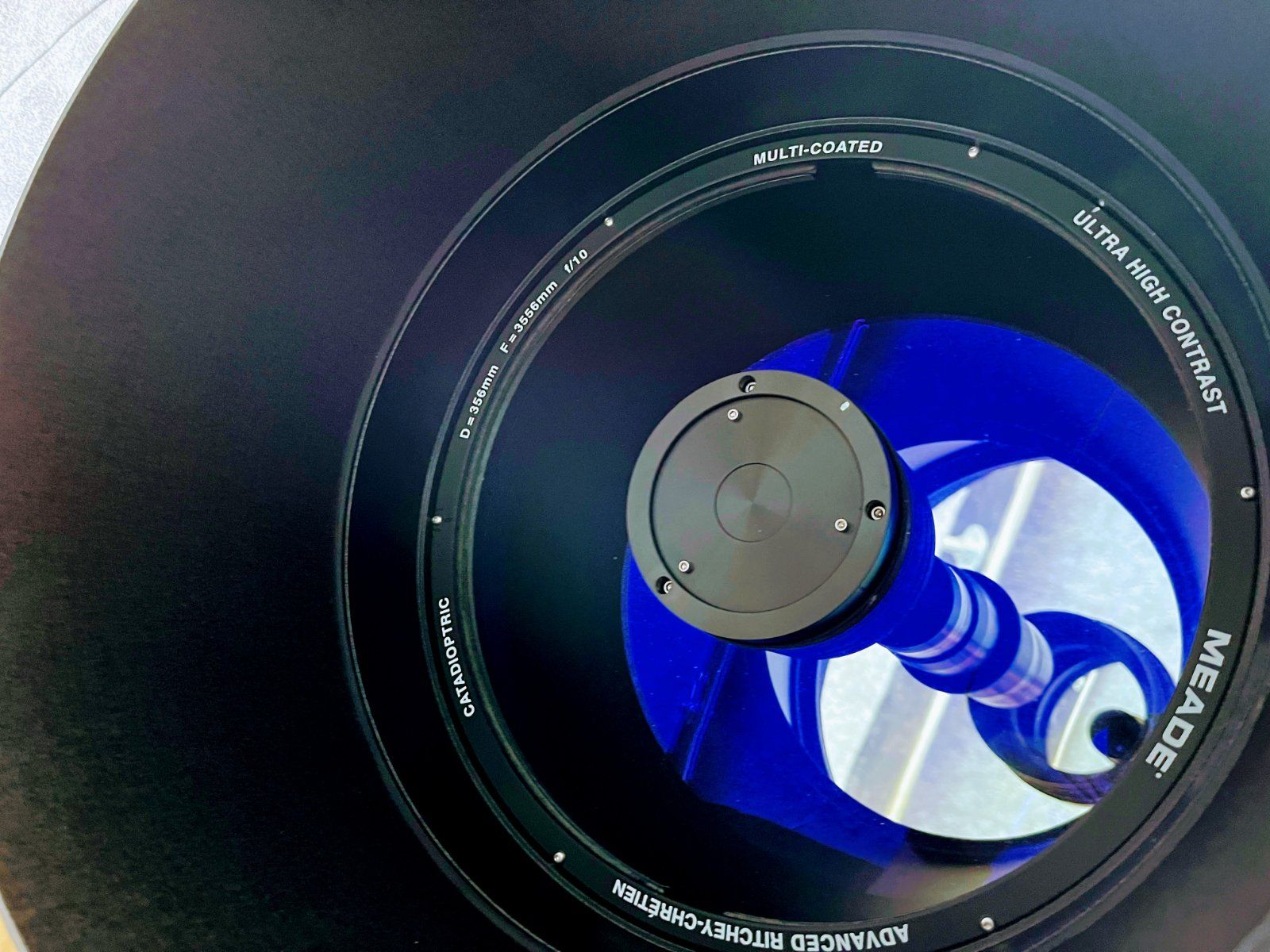

Man sieht vorne insgesamt sechs Schrauben. Drei Innere und drei Äußere.

s. Foto


Die Inneren sind für die Kollimation - da bin ich mir sicher.
Aber die drei Äußeren kann ich nicht zuordnen, zumal diese ja auch nicht im 120° Winkel angeordnet sind, was die Sache noch merkwürdiger macht.

Wer weiß von euch was die Schrauben im Einzelnen für einen Sinn haben?

Viele Grüße und Danke schon mal
Andreas



[Engl_Thomas]

Hey Andreas,

Die äußeren Schrauben fixieren das Fangspiegelgehäuse (die komplette Zelle) an der Schmidtplatte. Dienen dazu, dass die Halterung fest sitzt und sich nicht verdreht.

lg
tom



[TaurusM45]

Hallo Tom,

also würde man die äußeren Schrauben lösen, würde das ganze Fangspiegelgemüse mit einem Knall auf dem Hauptspiegel aufschlagen?



[TaurusM45]

Ich habe auch mal gehört, dass man mit den äußeren Schrauben die Einheit so entfernen kann, dass man ein Hyperstar nutzen könnte
