rweust

Aktives Mitglied
Hallo,

Ich habe mir einen 10" Newton F5 CT Teleskop gekauft (Original GSO, aber umgebaut nach Carbon Tube). Als Montierung habe Ich hier in Holland einen NEQ6 Pro Synscan kaufen können. Weil wir hier nicht gerade sprechen können von gutes Wetter zum Beobachten. Habe Ich mir die Zeit genutzt auch einige Okulare (Baader Hyperion 3.5, 8, 17mm und ein Maxvision WA 28 mm) zusammen zu sammeln. Barlow habe Ich nicht, doch ein Koma Korrektor von Skywatcher und natürlich einen Laser Kollimator, Cheshire und einige Filter.

Ich will gerne Anfangen, aber hier immer noch ein dichtes Wolkendeck. Darum bin Ich angefangen mit das bauen einen Flight Case für den Teleskop und Tripod. Ich würde gerne die ersten Bilder mit euch teilen.

Gruß,

Robert.

Link zur Grafik: http://imagizer.imageshack.us/v2/280x200q90/674/2Z9GaK.jpg Link zur Grafik: http://imagizer.imageshack.us/v2/280x200q90/907/ZX3fKg.jpgLink zur Grafik: http://imagizer.imageshack.us/v2/280x200q90/673/W4VThf.jpg





Zuletzt von einem Moderator bearbeitet:
Hallo Robert,

das Flight Case macht einen netten Eindruck. Sind Tubus und Stativ nicht etwas schwer, wenn man sie zusammen transportiert?

Grüße aus dem Sauerland

fquadrat

Hallo fquadrat,

Das Vorteil von der 10“ F5 Carbon Tube ist das der OTA weniger als 12 Kg wiegt. Es ist auch sehr streif so das Ich nur zwei Legestutzen benutze (1/4-1/2-1/4 Verteilung). Gross ist er aber, sehe Bild. Ich werde auch nur das Tripod von der Montierung im Kisten unterbringen, zusammen mit die 2x 5Kg Kontragewichte. Der Kopf der NEQ6 Montierung werde Ich in eine kleinere separate Flight Case unterbringen, zusammen mit der Synscan Handcontroler und Kabel. Dann kommt noch ein sehr kleiner dritter Flight Case dazu mit 12V 26Ah Blei Akku (cyclisch), Ladegerät, Spannungsüberwachung und Connector, zusammengebaut zu ein kleines Power Pack.

Ich benutze nur 6mm Stärke Meranti Holzplatten. Ich werde die Kisten von außen bekleiden mit 0,6 mm Gummi Teichfolie, so das inklusive Kleber eine Stärke von ca. 7 mm entsteht. Was wieder prima passt zum Alu Profielen und Beschlag was Ich von Penn-Elcom gekauft habe.

Der Flight Case für Teleskop, Tripod und Kontragewichte wird geladen rundum die 30 Kg wegen. Abmessungen werden 1380x475x450 mm sein, so das immer doch zwei Personen notwendig sind zum transportieren. Dies sollte von Gewicht aus gehen. Auch zwei großen Ausklappbare Handgriffe von Penn-Elcom werden zum Handling günstig beitragen.

Gruß,
Robert.

Link zur Grafik: [URL=http://s1294.photobucket.com/user/rweust/media/IMAG0341_zps95bcfdda.jpg.html][IMG]http://i1294.photobucket.com/albums/b602/rweust/IMAG0341_zps95bcfdda.jpg[/URL][/img]



Hallo Robert,

zu zweit gehen die 30 kg in Ordnung, ich war halt von einer Person ausgegangen.

Viel Spaß beim Bau der Kisten, aber bitte Fotos der fertigen Teile hier einstellen.

Grüße in die Niederlande

fquadrat

Hallo Jadran,

Nein es wird kein Flug Verpackung, dann muss viel mehr Schaumstoff rein und wurde Ich auch eine schwerere Holzplatte benutzen.

Holländer sind im Sprache manchmal ein bisschen Faul und übernehmen gerne Englische Wörter. Flightcases sind Transportkisten, viel gebraucht beim Transport von Musikanlagen, Instrumenten, u.s.w. Es gibt viele Firmen die Teile wie Alu Profile, Beschlag, Handgriffe, Verschließungen, und weitere schöne Sachen liefern um diese Flightcases nach Maß das Geräts oder Instruments zu bauen. Deshalb der Name.

http://www.flightcase-teile.de/
http://www.bax-shop.de/flightcases-bags

In meinen Fall wird es eine Leichte Ausführung, genügend für Transport mit PKW und leichte Umgebungschütz beim Lagern.

Gruß,

Robert.

Puh, da bin ich ehrlich gesagt beruhigt ;)
Ich wollte schon mit einer Liste antworten warum das keine gute Idee währe :schwitz:
Aber so hat das natürlich Hand und Fuss.
Sieht übrigens toll aus, berichte weiter. Bin auf die Details gespannt.

Hallo,

Es regnet hier immer noch, so Bau der Flightcase geht voran (sehe Bilder). Der Deckel steht schon in der Grundierung.

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0372_zpsfbfc59a8.jpg

Das grundieren des Deckels (allein Innenseite) hat schon drei Sprühdosen gekostet. Auch ist das jetzt schon der zweite Dose Holzkleber. Glücklicherweise gibt es hier so ein Billigladen (Action) wo Sprühdosen Grundierung nur EUR 2,09/Stuck kosten und (Ich muss sagen gute) Holzkleber nur EUR 1,75.

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0374_zps55757bdf.jpg

Weiter habe Ich schon benutzt: 200 Stuck 3x16mm Schrauben, 1,5 Platte (1220x2440mm, 6 mm Stärke Meranti) und fast 20 Meter 12x18mm Holzlatten. Daneben noch ein paar Stücke 18mm Underlayment und 9mm Stärke Meranti zum Verstärken.

In der Boden sind Buchsen mit Flügelmutter wo die Kontragewichte und Tripodteile gesichert werden für Transport.

Gruß,

Robert.



Hallo Robert,

Zitat von rweust:
Holländer sind im Sprache manchmal ein bisschen Faul und übernehmen gerne Englische Wörter. Flightcases sind Transportkisten, viel gebraucht beim Transport von Musikanlagen, Instrumenten, u.s.w.
Klicke in dieses Feld, um es in vollständiger Größe anzuzeigen.
gilt nicht nur bei Euch, die Bezeichnung wird auch von Deutschen verwendet, besonders von Leuten, welche mit Musikanlagen usw. umgehen ...

Dein Exemplar gefällt mir immer mehr, da immer weitere durchdachte Einzelheiten auftauchen.

Grüße

fquadrat

Hallo Robert,

schöne Arbeit!


Aber schade Du bist ja fast fertig!

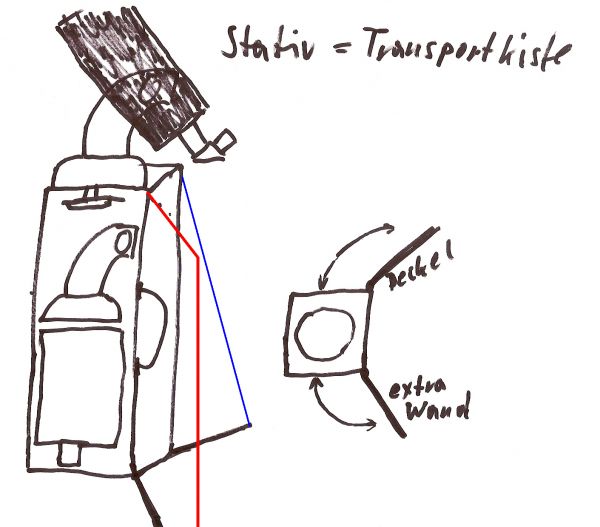

Ich hab gerade so eine Transportkiste mit Laufrollen für November in Planung, die ist für Prinzip auch für Refraktoren; SC´s ; RC´s oder Newtons in verschiedenen Größen ausgeführt verwendbar!
Zu Hause kann die Transportkiste, wenn nicht benötigt, um 2/3 zusammenschoben werden!

Die aber nach dem Transport zum Teil, eine Astrosäule mit Akkustation und Zubehöhrfächern / Schubfächer, der andere Teil zum verstellbaren Astro - Hocker wird!

Dazu wurde diese einfach skizzierte Idee weiter ausgebaut und auch für spezielle
Modifikationen erweitert!

Link zur Grafik: http://www.g2-astronomie.de/phpbb2/userpix/3_1A_Transportkiste_2.jpg


Gruß Günter


Eine originele Idee Günter,

Meiner Flightcase wird wahrscheinlich nur stabil genug um sich drauf hin zu setzen. Es ist dann vielleicht mehrzweck, aber nicht so eine Multi-Funktion Flightcase wie diene Skizze. Ich bin sehr neugierig wie es gebaut aussieht und funktioniert.

Gruß,
Robert.

Wieder ein Stück weiter.

Die Aluminium Profielen werden alle eingeklebt mit Siliconen. Dies macht auch die Ecken des Meranti Sperrholz dicht. Es wird kein Flightcase um das Teleskop auf dem Dach des Campers zu transportieren, aber Ich will mich auch keine Sorgen machen wann es in ein Vorzelt liegt und es hart regnet. Auf dieser Weise, mit 0,6 mm Gummi Teichfolie, Nahte und Ecken abgedichtet mit Siliconen und Male-Female Schließprofil wird das ein sicherlich tropfend wasserfester Kisten.


Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0379_zpsda4a4d58.jpg

Vor die die das nicht kennen, mit Eckstücke fertig sieht es so aus.

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0381_zps5f6e5359.jpg

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0382_zpsf8557e9f.jpg

Und Außenseite fertig, aber noch auf den Kopf.

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0380_zps257c416b.jpg


Gruß
Robert.


Außenseite ganz fertig. Es ist eine stabile Kisten geworden, man kann sich mit zwei Erwachse auch prima darauf setzen. Er ist aber was schwerer geworden als gedacht, lehr schon 15 Kg, glücklich habe Ich gute Hilfe. Zum Transport, Lagerung, Auf- und Abladen wird es schon gehen. Damit den Berg auf wandern, wird auch mit zwei Erwachsene aber ziemlich schwer werden.

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0384_zpsa65f5e14.jpg

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0385_zps33971899.jpg

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0383_zpseed79423.jpg

Hiernach weiter mit der Innenseite und viel Schaumstoff.

Gruß,
Robert.

Hallo Robert,

ein sehr schönes Projekt. Da ich beabsichtige, selbst eine passende Box für mein Equipement zu bauen, hätte ich einige Fragen an dich. Welche Abmessungen hat denn deine Box? Biegt sich da irgendwas durch, wenn auch etwas mehr Gewicht auf der Kiste lastet? Ich hatte geplant, 9mm starkes Holz zu verwenden, was allerdings die Box gleich wieder ne Ecke schwerer macht.


Allzeit freie Sicht,
Matthias

Hallo Matthias,

Die Abmessungen sind 1380x475x450mm (LxBXH). Ich habe nur 6 mm Starkes Meranti Sperrholz benutzt um Gewicht zu sparen. Darauf habe Ich Gummi Teichfolie geklebt, womit Ich auf fast 7 mm Wandstarke ausgekommen bin. Trotzdem hat der Flightcase mit Beschlag, Gummi Folie, Aluminium Profilen usw. ein Lehrgewicht von fast 15 Kg erreicht. Mit OTA (12 Kg), Contra-gewichte (10 Kg) und Stative ist die 40 Kg schon gut erreicht. Das aus- und abladen geht aber gut mit zwei Man (auch noch mit ein bisschen Kinderarbeit).

Die Kiste ist sehr stabil geworden, wie auch der Deckel. Wann alles zusammengefugt und geschlossen ist, biegt sich nichts mehr. Man kann sich mit zwei Erwachsenen gut darauf setzen oder der Flightcase als Tisch benutzen.

Der Flightcase ist übrigens fertig, Ich zeige mal wie alles rein geht.

Erst wird der Tripod (Stative) eingelegt und in einen Loch ins Holz fixiert.

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0394_zpsd75d8f67.jpg

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0395_zps36724c1c.jpg

Danach wird mit ein Formstuck, was vom Deckel angedruckt wird, die Stative aufgeschlossen.

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0396_zpsda48c297.jpg

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0397_zpsd89669f9.jpg

So liegt alles rein (inklusive Gewichte und Tray).

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0392_zps101ba82b.jpg

Der Finderscope wird im Schaumstoff gelegt und vom OTA fixiert.

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0399_zpsd4bf23c1.jpg

Danach geht der OTA drauf.

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0400_zps8a4fad39.jpg

Und natürlich Deckel einhaken.

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0402_zps5fdd60d3.jpg

Fertig.

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0401_zps51fdc32c.jpg

Gruß,
Robert.







Zuletzt von einem Moderator bearbeitet:
Hallo Robert,

danke für die Info. Die Idee mit der Teichfolie finde ich prima. Da erspart man sich gleich das Lackieren und hat dazu noch die Box regendicht gemacht. Jetzt steht deinem Außeneinsatz ja nichts mehr im Wege.

Allerbeste Grüße,
Matthias

Power Tank für Teleskop im selben Styl

Mit der Flightcase jetzt fertig, gehen wir im selben Styl weiter mit einen Power Tank für meinen NEQ6 Pro Synscan Montierung.

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0407_zps3ba14f32.jpg

Der Power Tank wird wieder aufgebaut aus 6mm Starkes Meranti Sperrholz, Gummi Teichfolie, Alu Profilen und Beschlag.

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0410_zps21a8430e.jpg

Ich benutze einen 26Ah zyklischer Blei Akku. Hiermit bekommt der Power Tank ca. 50% mehr Kapazität als der bekannter Celestron oder Skywatcher 17Ah Power Tank. Dieser zyklischer Blei Akku kann öfter bis 70% seiner Kapazität entladen werden. Wann man dies mit einen normalen Auto- oder Startbatterie öfter macht, verliert dieser einen wesentliches Teil seiner Kapazität. Schon nach 50 mal weit entladen (50 bis 70%) kann eine Startbatterie gut 30% seiner Ursprünglichen Kapazität verloren haben. Auch meiste Blei Akkus für z.B. Notstromversorgung sind nicht für öfter Entladung geeignet. Weil das Anzahl Entladungen meistens ein unbekannter Faktor ist, werden Notstromversorgungsbatterien auch präventive (oft nach 3 Jahre schon) gewechselt.

Zyklischer Blei Akkus (auch Traction Battery’s genannt) haben ein größeres und anders geformtes Bleipaket, sind etwas schwerer und deshalb auch etwas teurer. Dieser 26Ah WP26-12NE zyklischer Blei Akku kostet bei Reichelt aber EUR 59,69. Nach zwei Jahr gebrauch mit öfter Entladen hat einer 38Ah Notstrom- oder Startbatterie aber auch wesentlich Kapazität verloren und gleicht sich dieser 26Ah zyklischer Blei Akku in Kapazität sehr wahrscheinlich nah an.

Davon ausgehend das dieser 26Ah zyklischer Blei Akku bis 70% entladen werden kann, bleibt eine nützliche Kapazität von 19Ah übrig Dies genügt aus um eine NEQ6 Goto Montierung mit einige Watts an Fangspiegel- und Okularheizung bis 10 Stunden zu versorgen. Dieser Power Tank reicht für Beobachtung gut aus, für Versorgung einer Kamera und Laptop braucht man aber bedeutend mehr Kapazität.

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0412_zps133cda64.jpg

Ich benutze eine Digitale Einbau Voltmesser (EUR 6,76 bei Reichelt) um Batteriestatus an zu deuten. Im Bild ist auch noch eine Schaltung der bei Unterspannung (weniger als 11,5V) ein (10A DC) Relais abschaltet. Hierdurch werden die 12V Zigarettenzunderausgänge abgeschaltet, was zu weiten Entladung des Blei Akkus vermeidet. Dieser Schaltung ist mit einer 3140 Opamp und 9V Spannungstabilisator von mich selbst gebastelt.

Ladegerät wird unter dem Deckel montiert. Ich habe es bei so ein Billigladen (Action) im Angebot gekauft (EUR 19,95). Es sieht stabil aus, ist Mikroprozessor gesteuert, gut elektronisch gesichert und ladet mit 3,5A. Eine Lehre Batterie wird in ca. 7 Stunden wieder aufgeladen sein.

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0414_zpse5c197b1.jpg

Dieses kleines Projekt macht Spaß.

Robert.



Power Tank für Teleskop im selben Styl

Der Akku ist rein und benötigt natürlich am meisten Raum. Der Lader geht unterm Deckel.

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0429_zps3f228cd6.jpg

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0431_zps6c1e9890.jpg

Der Schaltung der Spannungsüberwachung, mit einem Drucktaster (NO) an PL2 werden die Ausgänge mit 12V versorgt, mit einem Drucktaster (NC) an PL1 werden die wieder abgeschaltet.

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/Spanningsbewaking-Schematic_zpsbe65174e.jpg

Der digitalen Spannungsandeutung braucht leider eine getrennte 9V Versorgung. Dies geht nicht mit der 9V von der Spannungsüberwachung, weil dieser auch das Messsignal versorgt und gemeinsame Masse besitzt. Mit ein DC/DC Converter (12V rein, 9V raus) ist dies aber einfach zu lösen. Eine Spannungsandeutung der keine getrennte Versorgung braucht ist viel teurer, eine AM1S 1209SZ Converter kostet nur EUR 4,58.

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0433_zps60b6def3.jpg

Eine 2,5A USB Lader wird benutzt um wann notwendig einen Smartphone auf zu laden.

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0432_zps869be007.jpg

Und alles rein gebaut mit noch etwas Raum für eine Ladekabel mit Klemmen. Hiermit kann der Lader auch benutzt werden für eine separate Batterie.

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0437_zpsfa557c66.jpg

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0435_zps214d7264.jpg

Und fertig. Ich bin keine Frau, aber wünsche mich doch bei einander passendes Gepäck.

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0434_zps3b46814f.jpg

Aufladen.

Link zur Grafik: http://i1294.photobucket.com/albums/b602/rweust/IMAG0438_zpsed144c8b.jpg

Gruß,

Robert.
