Gewagte Konstruktion - Sonnenfilterhalterung

Status
Es sind keine weiteren Antworten möglich.
tobi88

tobi88

Aktives Mitglied
Einen schönen bei mir schon sonnigen Morgen.
Ich habe seit gestern eine Sonnenfilterfolie bei mir zu Hause „rumliegen“. Erst hatte ich sie wie in verschieden Bastelanleitungen beschrieben zwischen zwei Pappen mit einem 8’’ Loch geklemmt. Jedoch habe ich es nicht geschafft, dass die Folie ohne Spannungen dazwischen lag. Darum habe ich mir zwei Glasscheiben (Folie dazwischen) gekauft schön saubergemacht und in einen Holzrahmen verkeilt.
Guckt man ohne Teleskop durch die Scheiben, dann sieht man die Sonne und immer zwei „Kometen“. Guckt man jedoch durch das Teleskop sieht man einen hell bläulichen Kreis mit zwei dunklen Flecken, den man glaube ich nicht komplett scharf bekommt.( Konturen sind am Rand der Sonne etwas verwaschen)
So jetzt wollte ich von euch wissen, da ich das erste Mal mit einem Teles. in die Sonne gucke, ob ich irgendwo sehen kann ob meine Konstruktion funktioniert oder ob ich die Folie wieder herausnehmen muss und mir eine andere Halterung basteln muss. <img src="/phpapps/ubbthreads/images/graemlins/frown.gif" alt="" />
Tobi <img src="/phpapps/ubbthreads/images/graemlins/laugh.gif" alt="" />
PS Die Folie zwischen den beiden Platten 0,2cm sieht aus wie der Sand am Strand. ~~~~~ <img src="/phpapps/ubbthreads/images/graemlins/schwitz.gif" alt="" />



Betreff geändert. cs, Stefan

Zuletzt von einem Moderator bearbeitet:
Re: Gewagte Konstruktion

Hallo,

die Sonnenfolie wird ohne Gläser, ich wiederhole: ohne Gläser vor das Objektiv gespannt. Die Gläser verderben Dir die Abbildung komplett.
Also nur die Folie in einem Ring aus Pappe oder Sperrholz, so wie Du's am Anfang hattest und wie alle Bauanleitungen dies zeigen ! Daß die Folie etwas wellig ist, spielt keine Rolle.

Gruß
Moriarty

Re: Gewagte Konstruktion

Hallo Tobi,

na super, schiesst den Vogel ab... schonmal überlegt, warum man durch Fensterscheiben nicht beobachtet? Weil man da schon mit blossem Auge die Wellen drin sieht?
<img src="/phpapps/ubbthreads/images/graemlins/grin.gif" alt="" />
Also mit "nicht verspannt" ist wirklich nur gemeint, daß man nicht daran zieht, um sie glatt zu kriegen. Wellen machen garnix.
Kontrolliere die Folie bitte auf Abrieb, auch aber nicht nur an Knitterstellen. Passiert leicht, wenn man die Folie so malträtiert.

Clear Skies
Sven

Re: Gewagte Konstruktion

Guten Morgen,
ne mit der Folie ist nichts passiert. (Habe ja auch sehr aufgepasst) fand eigentlich, dass das Bild recht gut aussah.
Tobi
PS Mir ist nicht so recht klar wie ich die Folie befestigen soll, denn als ich sie eingeklemmt habe, rutschte sie immer einwenig nach unten, sodass sie sich auf dem Teleskop nach innen Wölbte.

Re: Gewagte Konstruktion

Hi Tobi !

Ich würde 1/2" Stahlnieten nehmen und heiss vernieten.
Nein, Vorsicht, machs nicht, das war nur ein Scherz !

Bei der Folie ist doch meines Wissens sogar ne Anleitung dabei, oder gibts die nur auf der HP von Baader ?

Auf jeden Fall kursieren 1 Quadrillion Bauanleitungen im Netz, und du hast keine einzige gefunden?

Nee also echt....

Wie denn nun befestigen ? Hast du keinen Uhu zuhause ?

Gruss

Bernd

Re: Gewagte Konstruktion

Danke macht ihr nur eure Scherze. <img src="/phpapps/ubbthreads/images/graemlins/wink.gif" alt="" />

Ne ich habe mir schon vorher verschiedene Anleitungen durchgelesen (stand da was von kleben?????? <img src="/phpapps/ubbthreads/images/graemlins/confused.gif" alt="" />), habe eine davon auch ausprobiert und war wenig begeistert. <img src="/phpapps/ubbthreads/images/graemlins/frown.gif" alt="" /> Danach habe ich mir das mit dem Glas überlegt, hat ja auch "gelappt" <img src="/phpapps/ubbthreads/images/graemlins/tongue.gif" alt="" />. Lediglich die Abbildungsqualität war mist, aber die Folie ist unversehrt.
Tobi <img src="/phpapps/ubbthreads/images/graemlins/schwitz.gif" alt="" />
PS Meinst du im ernst ich soll die mit Uhu festkleben??? Wenn ja nur am Rand oder nahe am ausgeschnittenen Loch?

Re: Gewagte Konstruktion

Übrigens, die Anleitung von BAADER verlangt, dass ich zwei Papp Steifen nehme sie um den Tubus wickle festklebe und die Papstreifen trenn und dazwischen die Folie spanne.
SPANNE!!!????
Dabei steht da niemals spannen!
Tobi

Re: Gewagte Konstruktion

Hi Tobi

Am Rand (der Folie) kleben reicht, und spannen ist verboten, ok ?
Das wichtigste aber ist, dass das Ding nachher sicher auf dem Tubus hält.Auch bei Wind und Kindern in der Nähe. Die zieht nämlich die silbrige Folie an wie Motten das Licht !!! Ich klebe den Filter immer noch mit 2 Streifen Klebeband zur Sicherheit am Tubus fest.
Und vergiss nicht den Sucher !
Sonst gibts im besten Fall nur heisse Ohren :-) Deckel drauf, oder auch nen Mini- Filter für das Sucherobjektiv basteln. Ich hab , als ich noch nicht ausschliesslich mit Telrad arbeitete, nach einem aus Unachtsamkeit warm gewordenen Ohr, immer ne Art Checkliste abgearbeitet. Beim ersten mal passiert einem das, aus lauter Angst was falsch zu machen nicht, aber wenn man das öfters macht, verliert sich leicht der Respekt und man wird dann manchmal einfach zu leichtsinnig......

Wenn du dann fertig bist, wünsch ich dir viel Spass damit. Aber wie, ohne Sonne ? (Jedenfalls ists bei mir gleichmässig grau da oben)

Bernd

Re: Gewagte Konstruktion

Darf ich dazu mal kurz fragen, wie hast du es geschafft die Folie direkt( da ja Klebeband sofort fest klebt) ohne Falten dazwischen zuspannen?

Re: Gewagte Konstruktion

Hi Tobi,
also, du wirst die Folie nicht ganz faltenfrei bekommen.
Aber nach dieser Methode hat sie die wenigsten Falten.
Und Falten sind auch gar nicht so schlimm, da Du dann weißt, daß nichts gespannt ist.
Gruß,
Klaus

Re: Gewagte Konstruktion

Na na Tobi.

>>>Übrigens, die Anleitung von BAADER verlangt, dass ich zwei Papp Steifen nehme sie um den Tubus wickle festklebe und die Papstreifen trenn und dazwischen die Folie spanne.
SPANNE!!!????<<<

Das ist sicher ne andere Anleitung.
Das steht bei Baader nirgends so, hab alle drei gelesen. Die 2 die ich gefunden habe und die die der Sternenfreund Klaus in diesem Threat empfohlen hat.

Bernd

Zuletzt von einem Moderator bearbeitet:
Re: Gewagte Konstruktion

Ich hatte mir überlegt: Ich lege die Folie auf ein stück Papier, mache mir die Ringe so wie beschrieben, ziehe die Schutzfolie von dem Klebeband ab und lege dann den Ring auf die Folie. Dann drehe ich das ganze um und lege passend den anderen Ring darauf und schneide dann die Folie ab.
Was haltet ihr von dieser Möglichkeit??
Tobi
PS Und zu Schluss kommt das ganze bei 250 Grad für 25 Minuten in den Backofen, dazu einen Bordeaux mme lecker.

Re: Gewagte Konstruktion

So habe ich es auch gemacht <img src="/phpapps/ubbthreads/images/graemlins/grin.gif" alt="" />
Gruß,
Klaus

Re: Gewagte Konstruktion

Hi Tobi !

Anscheinend hast du das jetzt mal richtig durchgelesen :-)

Exakt so stehts in der ersten Anleitung, bis auf den Unterschied, dass du die Folie vor dem Aufkleben des 2.Ringes schon abschneidest, was null Unterschied macht ;-)

Bernd

Re: Gewagte Konstruktion

Hatte davor die Bastelanleitung (Beilage zur Folie) auch schon richtig durchgelesen. dabei ist mir jedoch aufgefallen, dass man dort die Folie spannt, Zitat"...und schieben Sie den zweiten Ring über den ersten, aber nur soweit bis er auf der Seite, wo sich die Folie spannt, bündig mit dem ersten ist." Dabei wir doch darauf hingewiesen, dass sich die Folie nicht spannen soll!!
Tobi

Re: Gewagte Konstruktion

Fertig, nach der Methode von der Hp von BAADER hat es super geklappt. Leider scheint die Sonne nicht.
Tobi

Re: Gewagte Konstruktion

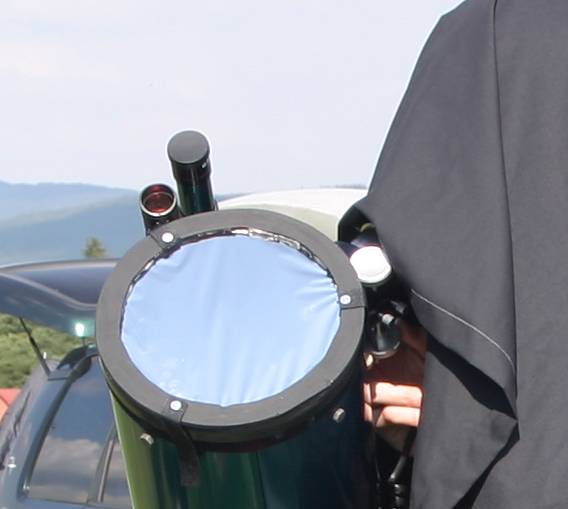

Also hier erst mal ein Bild von meinem Sonnenfilter:

Link zur Grafik: http://www.ralfs-webgalerie.de/olb/astro/sonnenfilter.jpg

ich habe aus Sperrholz 2 Ringe gesägt.
Einen etwas kleineren, der gerade so in den Tubus passte und einen der größer war und etwas über stand.
Dann habe ich beide schwarz gestrichen.
dann habe ich die Sonnenfolie mit etwas (wirklich wenig) Tesafilm auf den Tisch geklebt.
Auf dem kleinen und auf dem großen Ring nun einmal auf einer Seite doppelseitiges Klebeband gemacht und die Schutzfolie abgemacht.
nun den einen Ring (welcher ist egal) auf die Folie legen und andrücken.
Das Tesafilm verhindert, dass die Folie dem Ring entgenenfliegt und dann mit Wellen aufgeklebt ist.
Dann entfernt man die Folie samt Ring vom Tisch und klebt den zweiten Ring auf die andere Seite der Folie.
Jetzt hält allerdings nur die Folie die Ringe, deshalb habe ich 3 Löcher gebohrt und mit Schrauben die beiden Ringe aufeinander geschraubt.
Jetzt kann man den Riing in den Tubus drücken und ich habe ihn noch mit Klettband gesichert.

Bin sehr zufrieden damit.

Hoffe jetzt ist es kein Problem mehr.
Es war mein zweiter Filter, da ich mit der Pappvariante nicht glücklich geworden bin.
Sowas barucht auch keine Werkstatt, ein Tisch, eine Säge und eine Bohrmaschine tun es schon.

Gruß
Ralf

Re: Gewagte Konstruktion

Hi Tobi

>>Hatte davor die Bastelanleitung (Beilage zur Folie)<<

Aha, jetzt wird mir einiges klar! Du meinst die ganze Zeit die Beilage zur Folie, und ich meine die Bauanleitung auf der HP von Baader.Die scheinen sich ja deutlich zu unterscheiden.
Da würde ich Baader mal anschnauzen, äh anschreiben meine ich natürlich, wenn die frisch einsteigende Sonnenbeobachter so durcheinander bringen.

Sorry von meiner Seite, aber ich wusste ja nicht dass Baader ne andere Anleitung mitschicken, als sie auf der HP haben. Ich hatte seinerzeit meine Folie einem Kumpel abgekauft, ganz ohne Beschreibung, deshalb kenne ich die nicht.
Hmm, jetzt hab ich quasi umsonst die Sch... Anleitung 6x durchgelesen, auf der Suche nach "Kleben" und "Spannen" grml,grml....<img src="/phpapps/ubbthreads/images/graemlins/smirk.gif" alt="" />

Jetzt aber wirklich viel Spass damit <img src="/phpapps/ubbthreads/images/graemlins/smile.gif" alt="" />

Bernd
