Montage EFW Filterrad

[Klaupe]

Hallo!
Selbst auf die Gefahr hin, dass ich mich blamiere....
Also, ich habe mir eine Mono-Camera mit einem ZO Filterrad zugelegt. Das Filterrad hat ja mehrere Bohrungen mit denen man diese (direkt) an die Kamera montieren kann. Selbiges auch auf der Teleskopseite.
Nun mein Thema.
Wenn ich das Filterrad (mit Hilfe dieser Bohrungen) mit Kamera und Hülsen (zum Flattener) anbaue, bleiben einige Befestigungslöcher "frei". Durch die kommt doch Licht in den Strahlengang - oder nicht!?
Ich habe die Packung durchforstet aber keine Schrauben oder Abdeckungen o.ä. gefunden mit denen man die Bohrungen verschließen könnte.
Muss man das oder bin ich hier auf dem Holzweg.
Es ja - wie heuete üblich - keine Gebrauchs- oder Montageanleitung mehr dabei........
Danke für euer Feedback.
Beste Grüße
Klaus-P.



[Dane Vetter]

Hallo Klaus,

ich bin nicht sicher, ob ich dich richtig verstanden habe. Meinst du vielleicht die vier Bohrungen, an denen man normalerweise einen OAG anschraubt?

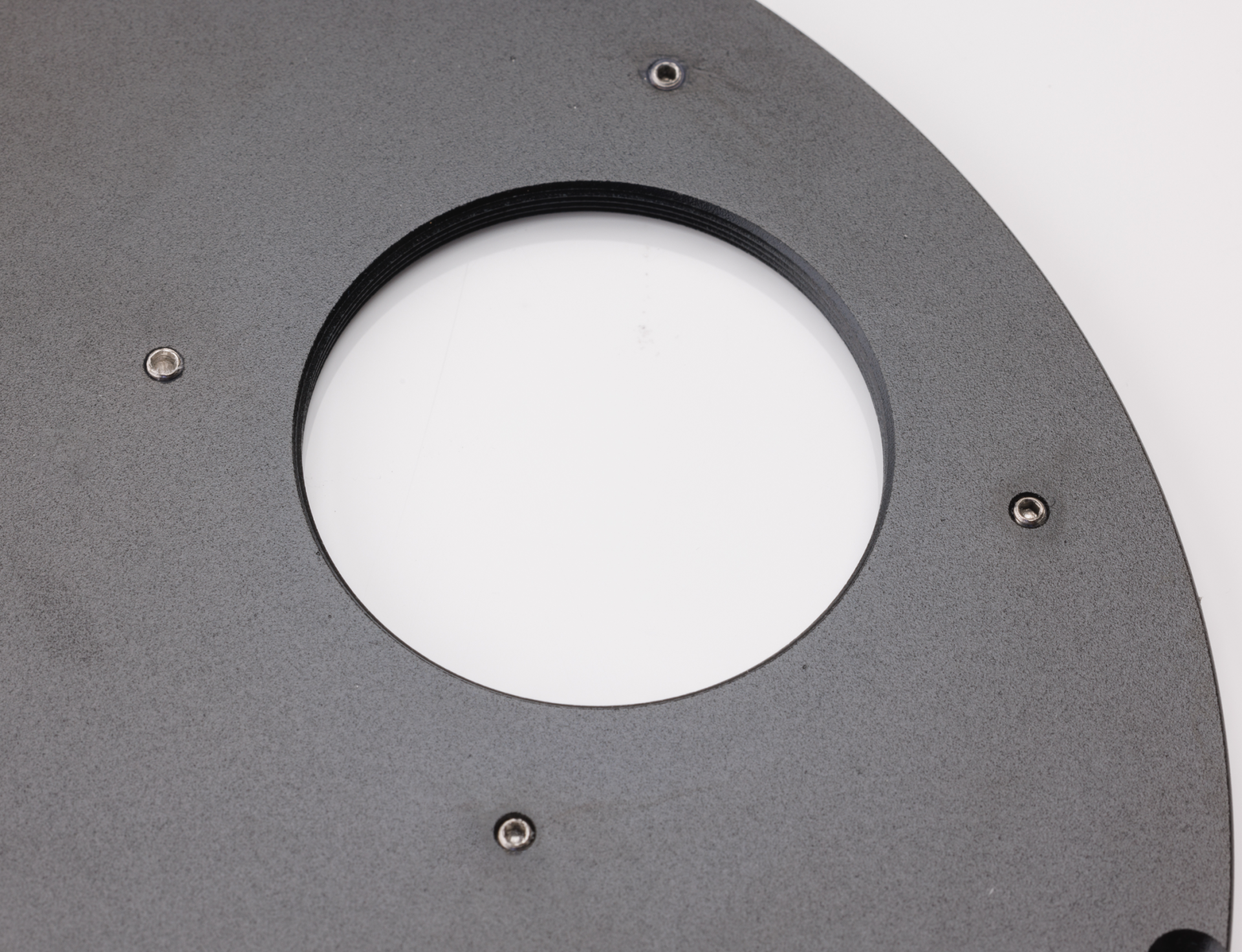

Als ich früher noch nicht mit OAGs gearbeitet habe, wurden die Bohrungen von mit einfachen kurzen Madenschrauben versiegelt, welche noch mit Loctite gesichert wurden.

Oder bei T2 Adaption einfach mit normalen Schrauben, welche natürlich nicht zu lang sein durften.

Soweit ich mich erinnere, ist da standardmäßig nichts dabei, um die Bohrungen zu versiegeln. Aber ja, ich wäre der Meinung, das hier zum einen Licht, aber zum anderen auch Staub hereinkommen kann, weswegen ich sie versiegelt habe.



[Klaupe]

Hallo Dane.
Du hast mich genau verstanden - und Deine Antwort ist genau was ich wissen wollte! Also werde ich mir ein paar Madenschrauben beschafften und die Löcher (Staub) dicht verschließen.
Danke und Gruß
Klaus-P.



[pete_xl]

Hallo Klaus-p,

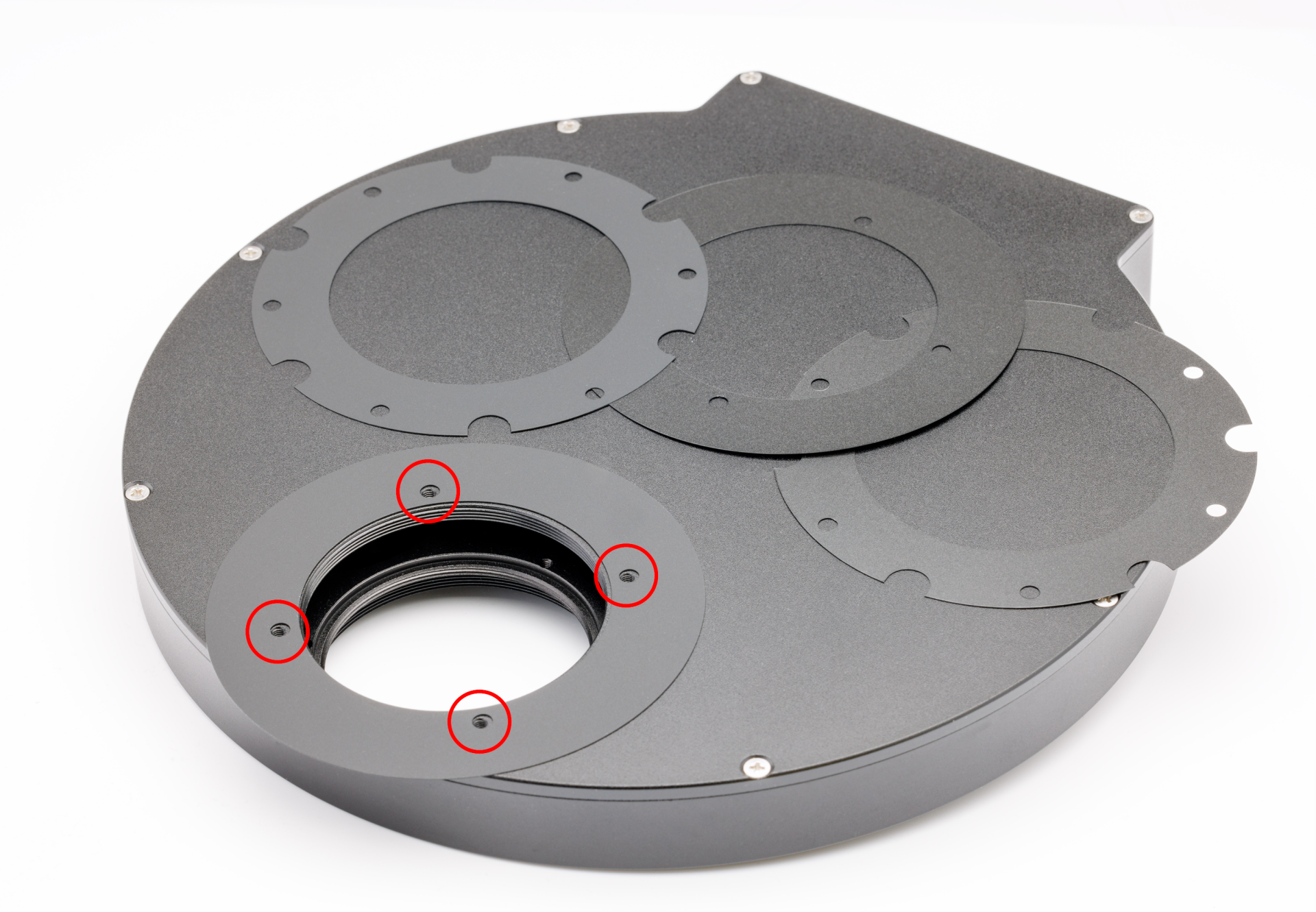

Du kannst auch einfach von innen am Filterraddeckel Panzerbandschnipsel über die Löcher kleben. Es gibt von ZWO aber auch die Blenden, die man in Dane‘s Foto sieht und die eigentlich zum Lieferumfang gehören.
CS Peter



[Dane Vetter]

Hi zusammen,

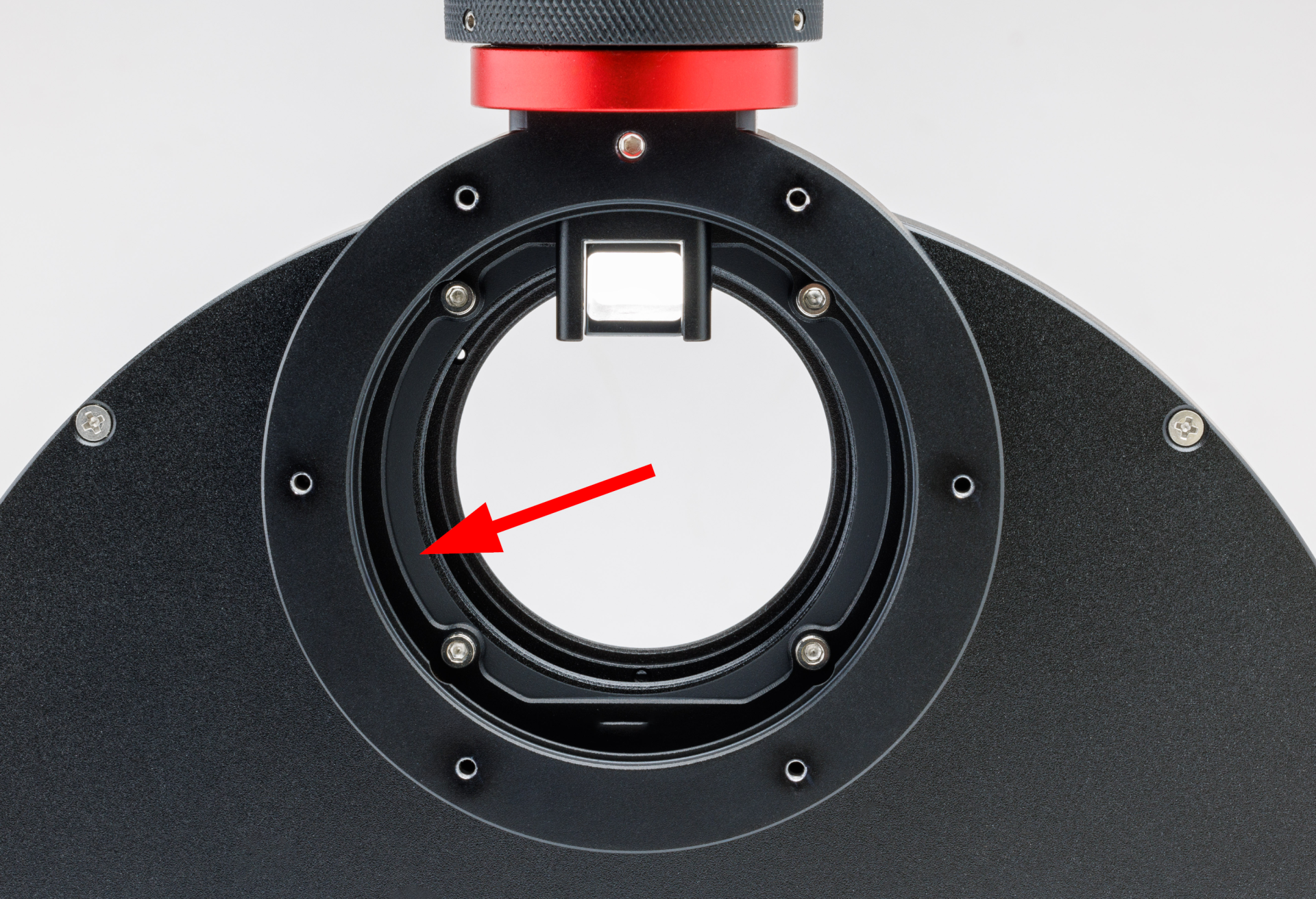

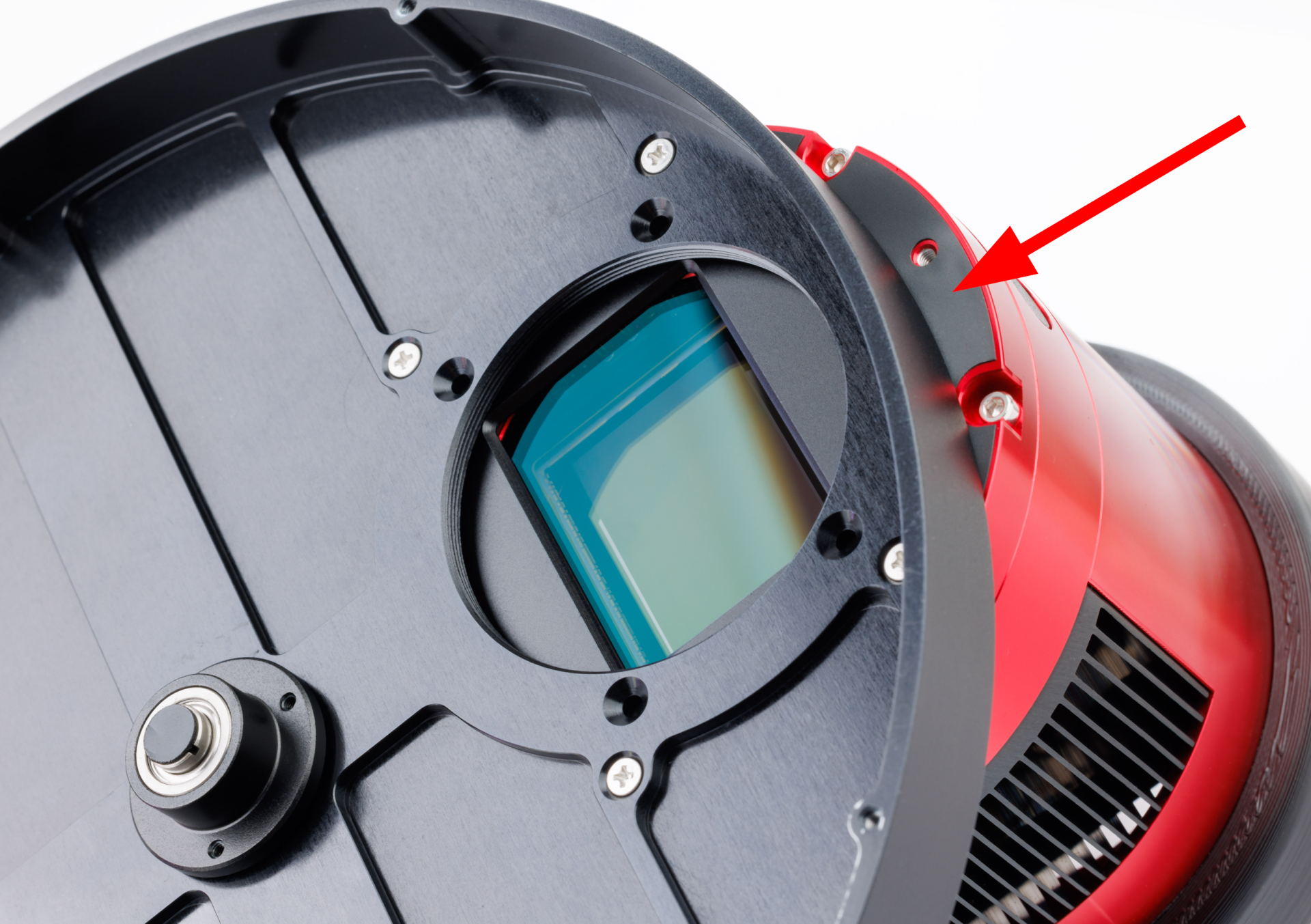

die Blenden auf meinem Foto dienen zur Dichtung zwischen Kamera und Filterrad, sowie einem vorne angebrachten OAG. Und sorgen dafür, dass seitlich kein Licht hereinkommt. Aber die unbenutzten Bohrungen decken sie leider nicht ab. Und ja, die sollten standardmäßig dabei sein. Ich habe sie bei meinem letzten Filterrad extra dazu bestellt, dabei waren auch schon welche mit dabei.

Die Idee mit Panzerbandschnipsel hatte ich zu Beginn auch. Zuerst einfach auf der Außenseite, was mich aber optisch gestört hätte. Dann die Überlegung sie auf die Innenseite anzukleben, aber ich hatte da zu viel Angst, dass diese sich irgendwann mal lösen. Dann macht man Flats, und dann hängt da so ein halber Fetzen über dem Bild. Aber ich bin da auch äußerst paranoid, muss ich gestehen. Wenn man das richtig macht, wird da wohl sicher nichts passieren.



[pete_xl]

Stimmt schon, aber wenn man am Filterrad einen Adapter auf T2i verwendet, kann man die Blenden doch ganz gut nutzen. Ich verwende sie an dieser Stelle auch für die Feineinstellung des Sensorabstandes - und innen 4 kleine Stücke Panzerband, die jetzt seit 3 Jahren halten .

CS Peter



[Dane Vetter]

Ach stimmt ja, man kann sie wohl einfach zwischen den Adapter einklemmen. Da wäre ich gar nicht drauf gekommen.
