Position Segmente EQ Plattform

[LambdaOmega]

Hallo zusammen,

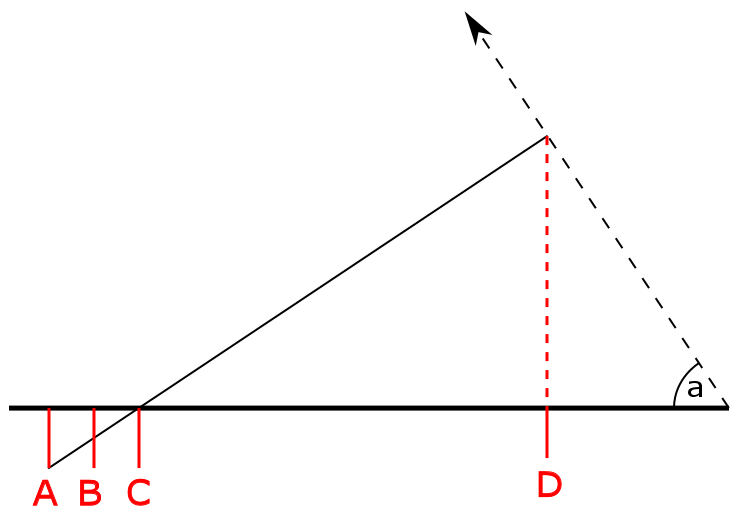

an die EQ Plattform Bauer: Mich interessiert, in welchem Abstand zum Südlager ihr die konstruierten VNS-Segmente gesetzt habt (siehe Skizze im Anhang). Auf Reiners Homepage ist Variante B gezeigt. Er hat mir auch selbst geschrieben er habe Variante B verwendet, aber mir erschließt sich nicht wieso.
Erschreckenderweise finde ich sogar Variante D am logischsten, da dann der Radius der senkrecht stehende Ellipse in der Richtung aus dem Blatt heraus noch der gleiche wie der des Kegels in dem Punkt ist.

Hat also jemand eine Erklärung für Variante B?

Viele Grüße,
Clemens



[reiner]

Hi Clemens,

alle gezeigten Möglichkeiten gehen, die Form der Segmente ist halt jedes Mal eine andere, da Du Dich an einer anderen Stelle des Abrollkegels befindest. Auch in D musst Du Dir überlegen, wie Du die Form der Segmente findest und das wird dann wieder auf das selbe Prozedere raus laufen wie in B.

VG
Reiner



[LambdaOmega]

Hallo Reiner

genau das habe ich mir auch gedacht, immerhin kein Denkfehler. Allerdings frage ich mich jetzt wie du auf das cos(a) für B kommst, ich dachte das sei die senkrechte Ellipse in D

Viele Grüße,
Clemens
