Hallo guten Abend :)

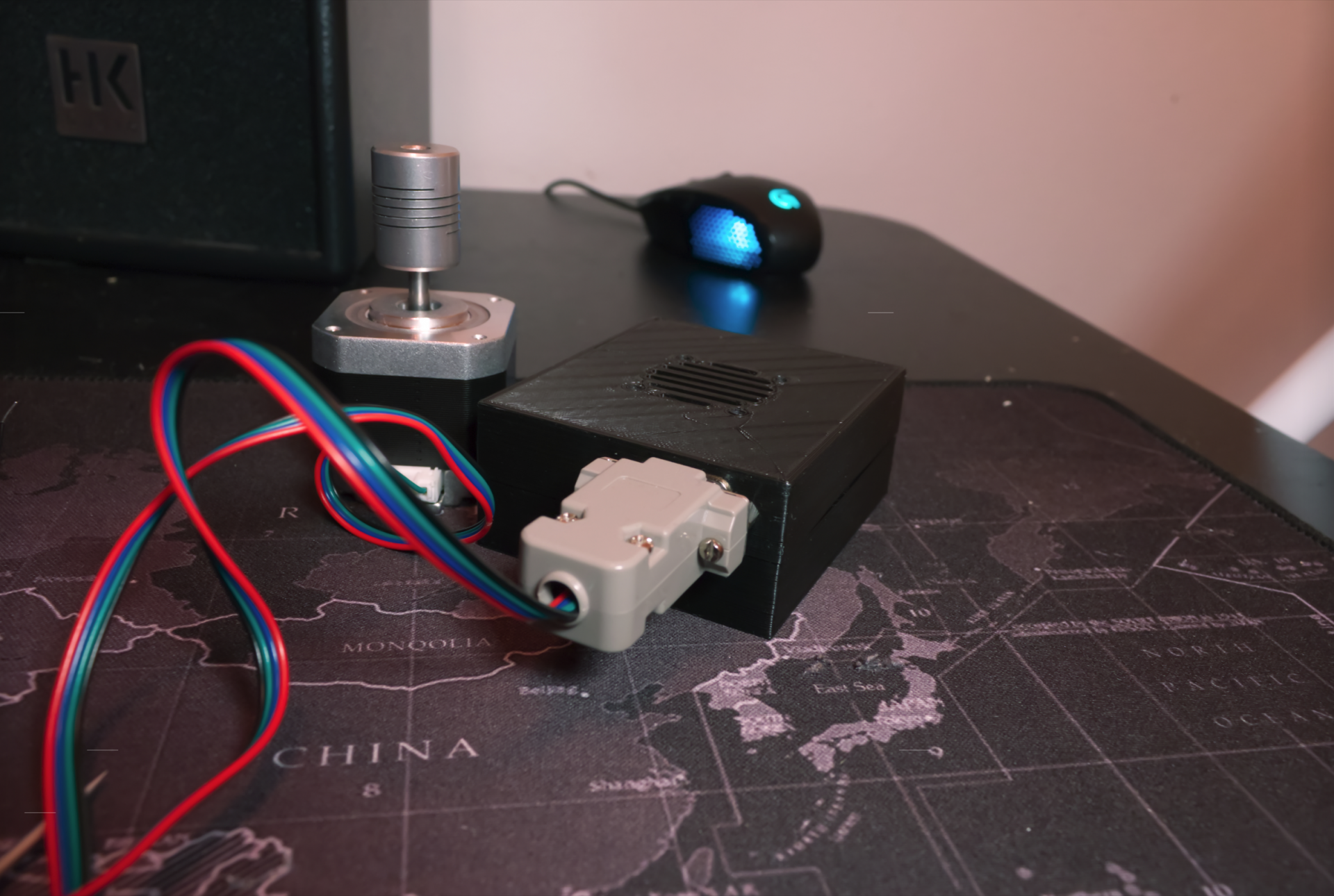

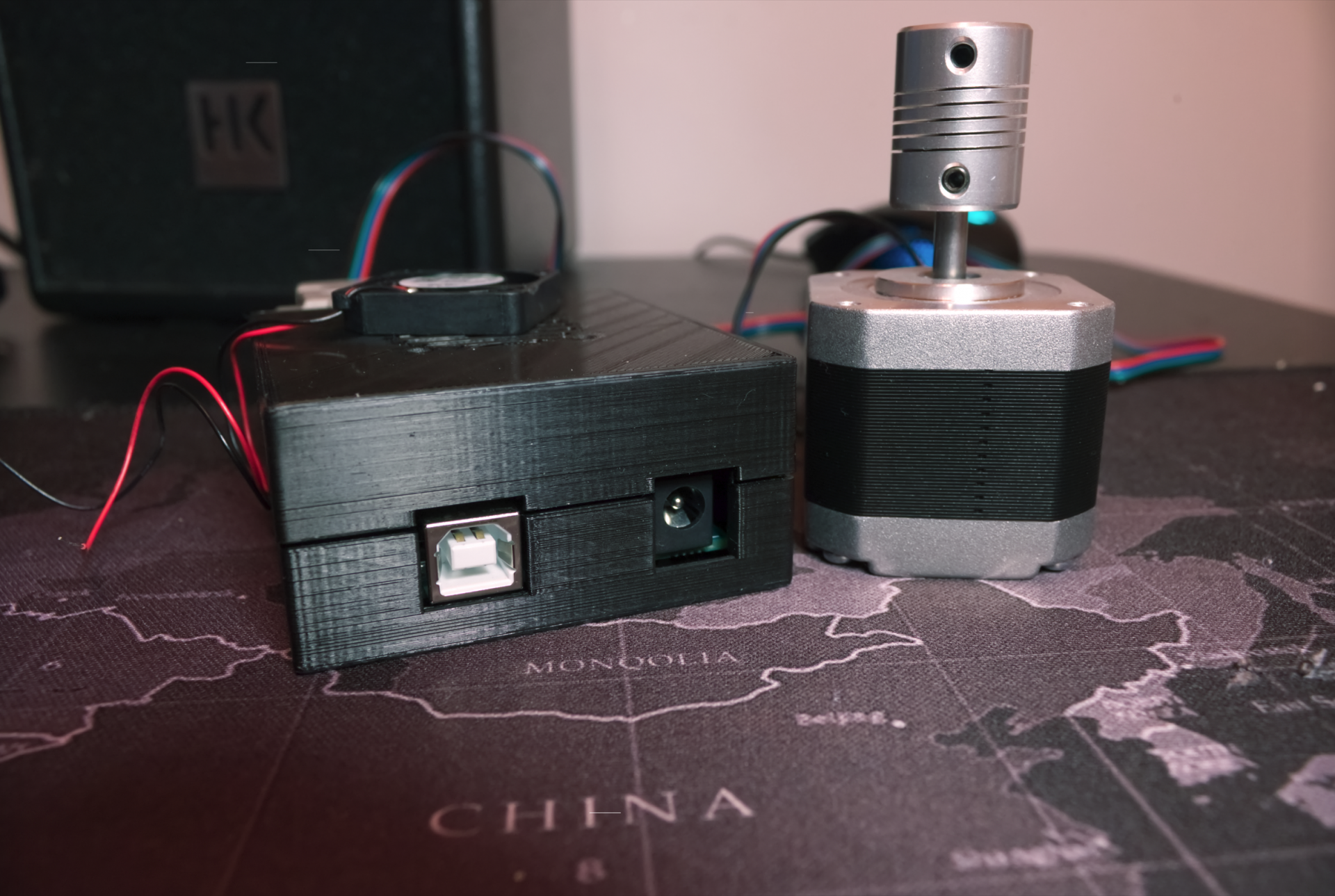

Ich bin gerade an dem Projekt einer Elektronisch Assistierten Fokussierung. Habe gedacht es währe ein ding von ein Paar Tagen, die Hardware Zusammenzustellen ist nicht das Problem (Habe 2 Versionen, noch eine Kompaktere, die noch Gelötet werden muss, aber das gibt sowieso keine Vorteile da beide Identische Gehäuse Maße Haben) Stellt sich Jedoch Raus das es sich mit der Software Komplett anders Verhält als bei den Bisherigen Programmen die Ich benötigte, da ich hier mit einer Schrittmotor Steuerung Arbeiten muss, womit ich Absolut keine Erfahrungen Habe. Auch habe ich Probleme die Richtigen Programme/Dateien zu finde, es ist irgendwie keine Brauchbare Anleitung zu finden da die in diesen genannten Dateien über die Zeit umbenannt wurden, was es für mich praktisch unmöglich macht die Richtigen zu finden. Habe bis Jetzt EQFocuser und MyFocuser Ausprobiert aber Klappen tut keins von Beiden Richtig (Sie Funktionieren, Laden aber der Driver/Controller von dem Schrittmotor wird nicht Erkannt -> Falsche/Fehlende Dateien die ich nicht finden Konnte).

Steuereinheit die ich Aktuell Teste:

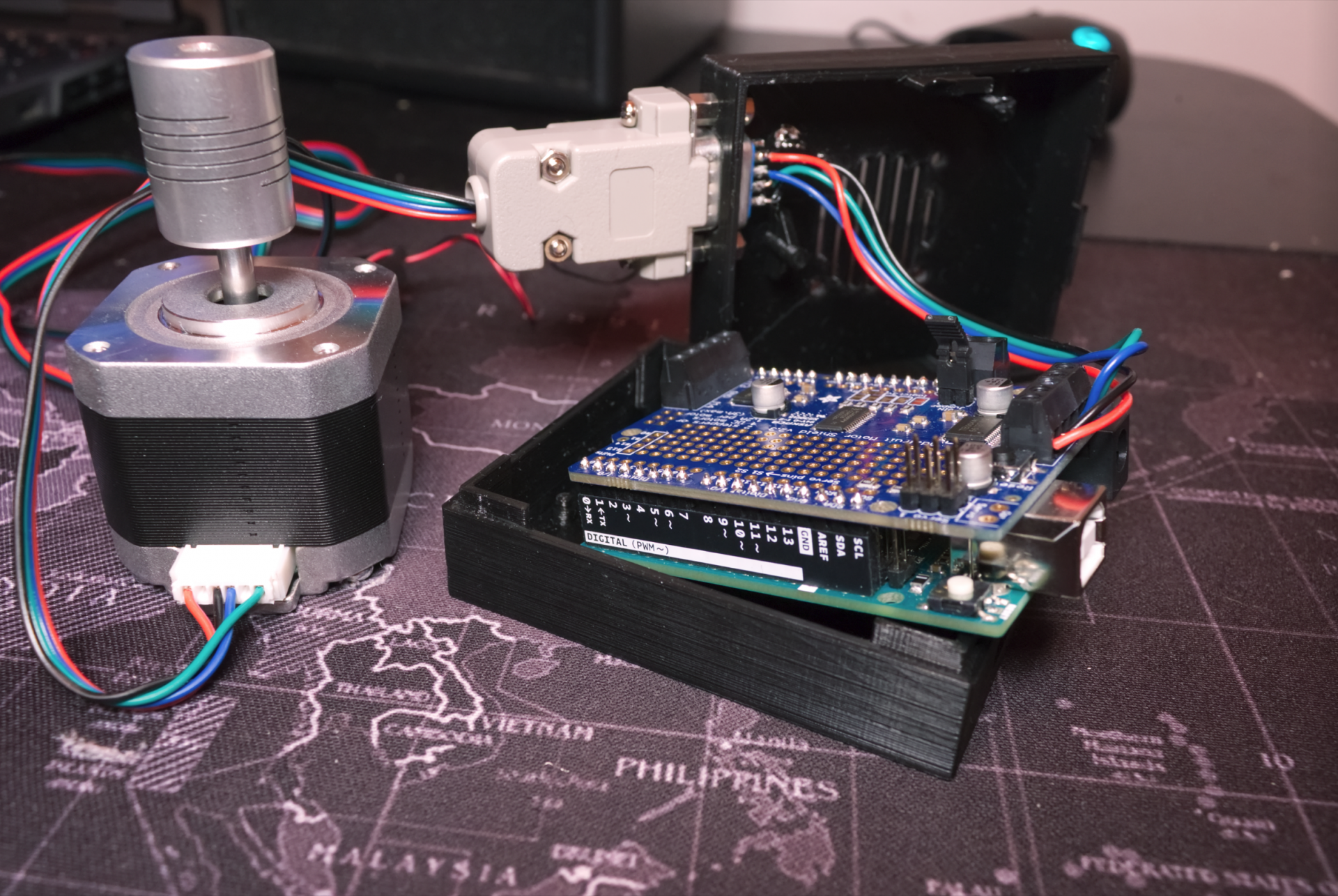

Arduino Uno R3 (Arduino IDE sowie den Adafruit habe ich Installiert)

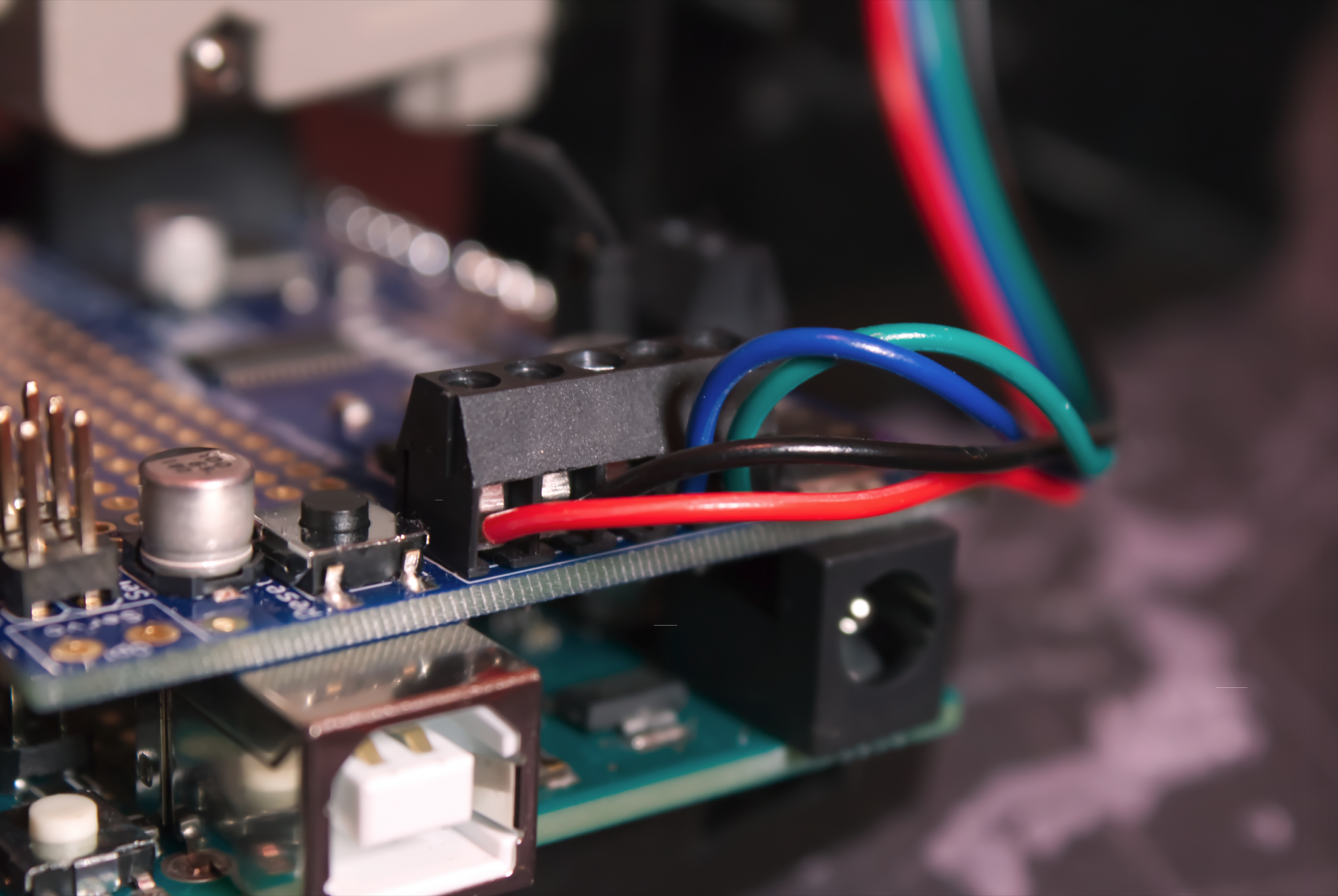

Adafruit Motorshield v2.3
Bei den Daten vom Stepper bin ich mir grad nicht sicher, er Funktioniert
Nun Hoffe ich ihr könntet mir vielleicht Helfen was die Installation der Benötigten Software oder falls euch was Auffällt Betrifft, ich bin mir ziemlich sicher das ich was bei der Software Durcheinandergebracht habe.

Danke Schonmal für eure Hilfe :)


Anhänge

  • Screenshot (58).png
    Screenshot (58).png
    3,5 MB · Aufrufe: 141
  • Screenshot (59).png
    Screenshot (59).png
    2,1 MB · Aufrufe: 150
  • Screenshot (60).png
    Screenshot (60).png
    2,5 MB · Aufrufe: 131
  • Screenshot (61).png
    Screenshot (61).png
    2,7 MB · Aufrufe: 146
  • Screenshot (62).png
    Screenshot (62).png
    3 MB · Aufrufe: 144
Moin,

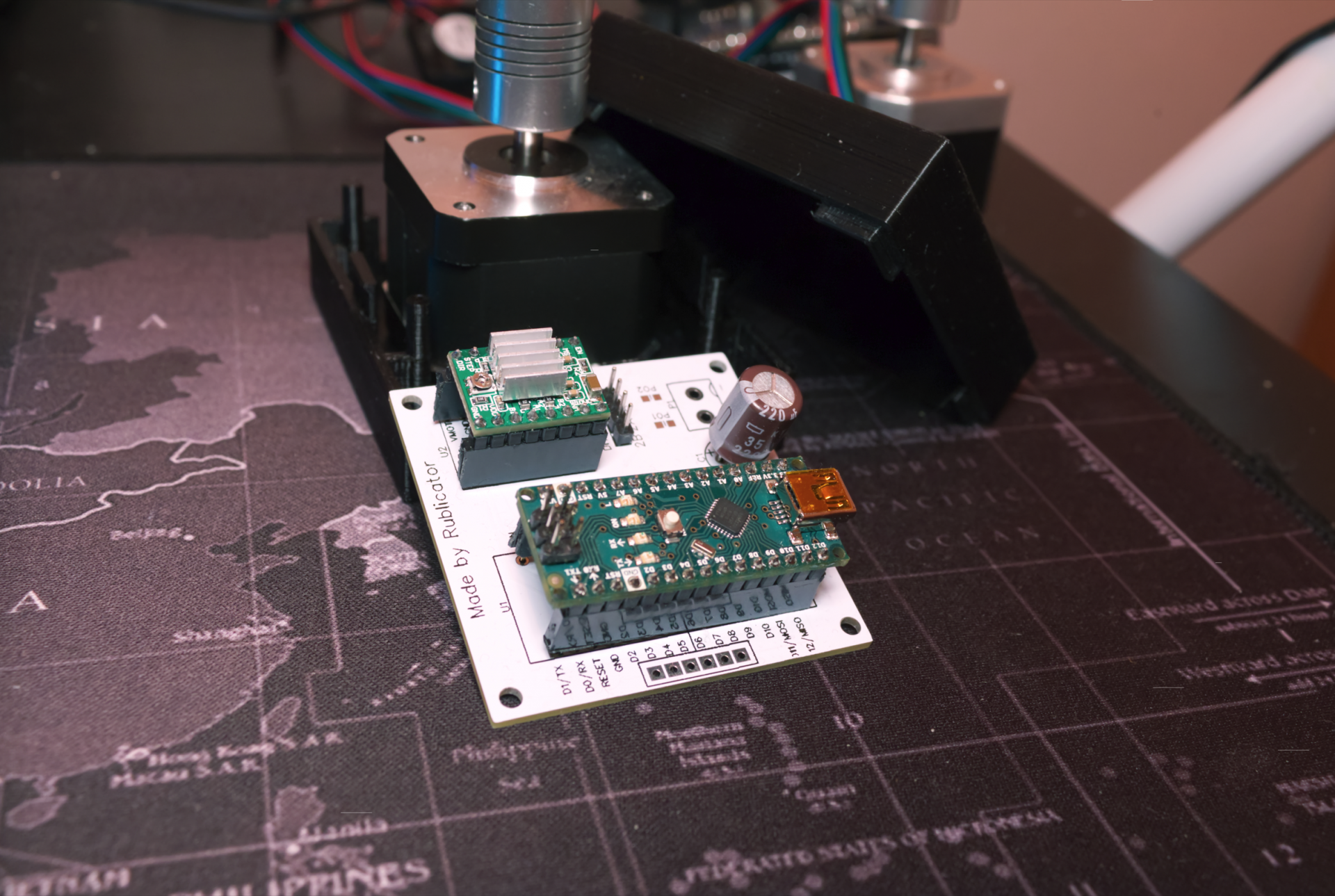

das sind aber zwei unterschiedliche Dinge die Du da zeigst, einmal der Uno mit dem Motorshield und einmal ein Nano mit der Grundplatine mit Motortreiber...

Welches Setup willst Du aufsetzen?

CS
Jörg

Zitat von castro.pic:

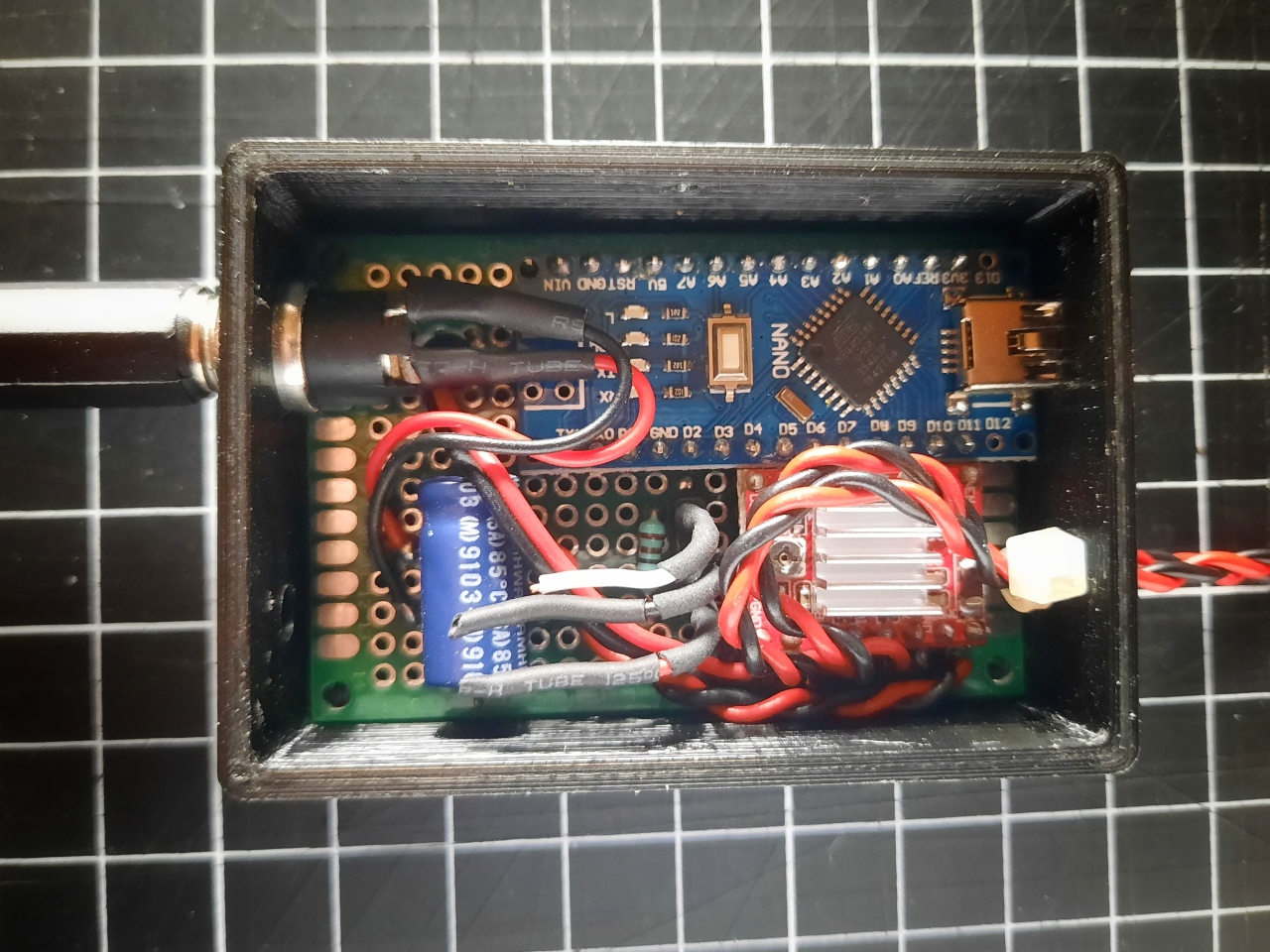

Hallo Fabian,

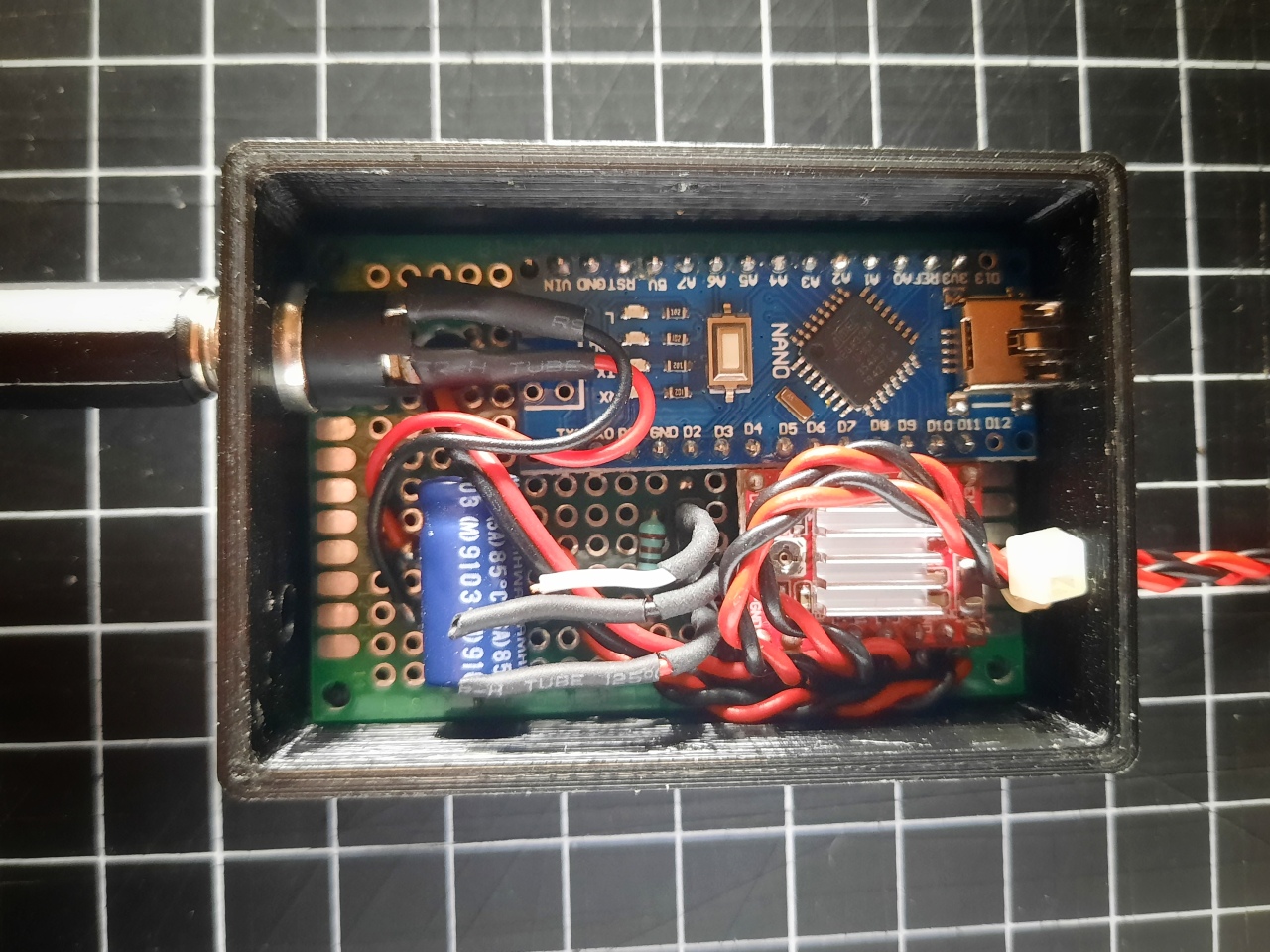

ich verwende für meine Fokussierung den Nano weil günstig und dicke ausreichen und die Firmware myFocuser Pro.
Die ist Ascom fähig und somit mit allen Astro Programmen anzusprechen.
https://sourceforge.net/projects/arduinofocuscontrollerpro/
Den Anhang 286059 betrachten

Es gibt auch den Nachfolger myFocuser Pro 2 der kann etwas mehr z.B. Temperaturkompensation.
https://sourceforge.net/projects/arduinoascomfocuserpro2diy/

Grüße
Carsten
Klicke in dieses Feld, um es in vollständiger Größe anzuzeigen.
Hallo Carsten,
Welche Software Gehört denn noch zu dem MyFocuser? muss ich nur die Sourceforge Datei Herunterladen und das Passt? Und was müsste ich beim Installieren Beachten? Sorry für die vielen Fragen aber das ist das erste mal das ich mit sowas zutun habe :) denke mal bei der version Arduino Uno + Adafruit muss ich noch weitere ssachen in betracht nehmen.


Mfg Fabian

Hi,

was genau meinst du mit Software?
Dabei ist wie geschrieben ein Ascom Treiber, dann kannst du den Focuser ja mit allen Aufnahme Programme wie z.B. N.I.N.A. , ATP oder SGP ansprechen.

Es ist aber ein stück Sw dabei, Bild ist auf der Seite die ich verlinkt habe, damit kann man schön die Funktion testen.
Link zur Grafik: https://a.fsdn.com/con/app/proj/arduinofocuscontrollerpro/screenshots/LatestApp.png/max/max/1

Du brauchst natürlich die Arduino IDE, ich habe angenommen das ist bekannt.
Da ich annehme wenn man schon die Hardware hat, das man sich auch damit schon mal damit beschäftigt ha.
Zu den Arduinos gibt es einige Seiten im netz wo gerade für Einsteiger gut beschrieben ist, wie man am Anfang ein Programm aufspielen kann.
Tipp: zu Anfang mit Blink anfangen ;)

Grüße
Carsten

Zitat von castro.pic:
Hi,

was genau meinst du mit Software?
Dabei ist wie geschrieben ein Ascom Treiber, dann kannst du den Focuser ja mit allen Aufnahme Programme wie z.B. N.I.N.A. , ATP oder SGP ansprechen.

Es ist aber ein stück Sw dabei, Bild ist auf der Seite die ich verlinkt habe, damit kann man schön die Funktion testen.
Link zur Grafik: https://a.fsdn.com/con/app/proj/arduinofocuscontrollerpro/screenshots/LatestApp.png/max/max/1

Du brauchst natürlich die Arduino IDE, ich habe angenommen das ist bekannt.
Da ich annehme wenn man schon die Hardware hat, das man sich auch damit schon mal damit beschäftigt ha.
Zu den Arduinos gibt es einige Seiten im netz wo gerade für Einsteiger gut beschrieben ist, wie man am Anfang ein Programm aufspielen kann.
Tipp: zu Anfang mit Blink anfangen ;)

Grüße
Carsten
Klicke in dieses Feld, um es in vollständiger Größe anzuzeigen.
Servus,
Ich denke ich habe ein Problem mit der Arduino IDE, Ich kann myFocuser öffnen, das ist nicht das Problem, nur wenn ich mich an den Fokussierer Verbinden will funktioniert das nicht, das Comport wird erkannt aber ich bekomm einen Timeout Fehler, woraus ich Schließe das ich etwas Falsch gemacht habe / Dateien Fehlen, noch Code auf den Arduino muss.

Mfg Fabian

Hi,

verschwindet der Com Port im Gerätemanger wenn Du ihn aussteckst, und erscheint wieder nach dem erneuten Einstecken?
Leider hast du nicht geschrieben ob es um den UNO oder NANO geht.
Ist das ein Nano Clon? Die haben üblicherweise auch noch den alten Bootloader drauf.
Unter 'Werkzeuge'->'Prozessor "ATmega328P"'->'ATmega328P(old Bootloader)' einstellen.
Ansonsten unter 'Datei'->'Voreinstellungen' mal das Häkchen bei 'Ausführliche Ausgabe während Hochladen' setzen.
Für den UNO musst du mal googlen, weil das ist so ein Standard Problem.
Ach ja und es kommt auch immer mal wieder vor das so ein NANO nicht funktioniert.
Blinken die Nano RX/TX Leds beim Verbindungsversuch?

Gruß
Carsten

Zitat von castro.pic:
Hi,

verschwindet der Com Port im Gerätemanger wenn Du ihn aussteckst, und erscheint wieder nach dem erneuten Einstecken?
Leider hast du nicht geschrieben ob es um den UNO oder NANO geht.
Ist das ein Nano Clon? Die haben üblicherweise auch noch den alten Bootloader drauf.
Unter 'Werkzeuge'->'Prozessor "ATmega328P"'->'ATmega328P(old Bootloader)' einstellen.
Ansonsten unter 'Datei'->'Voreinstellungen' mal das Häkchen bei 'Ausführliche Ausgabe während Hochladen' setzen.
Für den UNO musst du mal googlen, weil das ist so ein Standard Problem.
Ach ja und es kommt auch immer mal wieder vor das so ein NANO nicht funktioniert.
Blinken die Nano RX/TX Leds beim Verbindungsversuch?

Gruß
Carsten
Klicke in dieses Feld, um es in vollständiger Größe anzuzeigen.
Ich Arbeite Aktuell nicht mit dem Nano sondern mit dem Uno R3, Wie beschrieben.
Muss ich etwas in den Librarys au?er das Motorshield und den Uno Installieren?
Auf die Leds habe ich beim verbinden bisher nicht geschaut.

Mfg Fabian

Zitat von castro.pic:
Hi,

schau erstmal das du Blink draufbekommst und das funktioniert.
https://wiki.ardumower.de/index.php?title=Arduino_erste_Schritte

Gruß
Carsten
Klicke in dieses Feld, um es in vollständiger Größe anzuzeigen.
Servus Carsten, danke ich versuchs mal, das frustriert itgendwie, es stimmt absolut alles, windows app verbindet sich mit dem arduino, ich bekomme keine fehlermeldung, die verkabelung vom stepper passt (habs mehrfach mit einem stepper test probiert, check) strom denk ich mal ist nicht wirklich relevant, er muss ja irgendwas machen, aber er macht nichts, er steht nichtmahl unter spannung ...
Mfg fabian
