Hallo zusammen,
ich würde hier gerne den Bau meiner Rockerbox für ein Skywatcer 150/750 OTA dokumentieren. Dies ist mein erstes Teleskop und mein erstes größeres Holzbauprojekt. Deshalb ist die Dokumentation auch eher an Anfänger gerichtet.
Meine speziellen Anforderungen an die Box sind
Konstruiert habe ich das ganze mit Autodesk Fusion 360 (kostenlos) und mir die Funktionen per Youtube beigebracht:

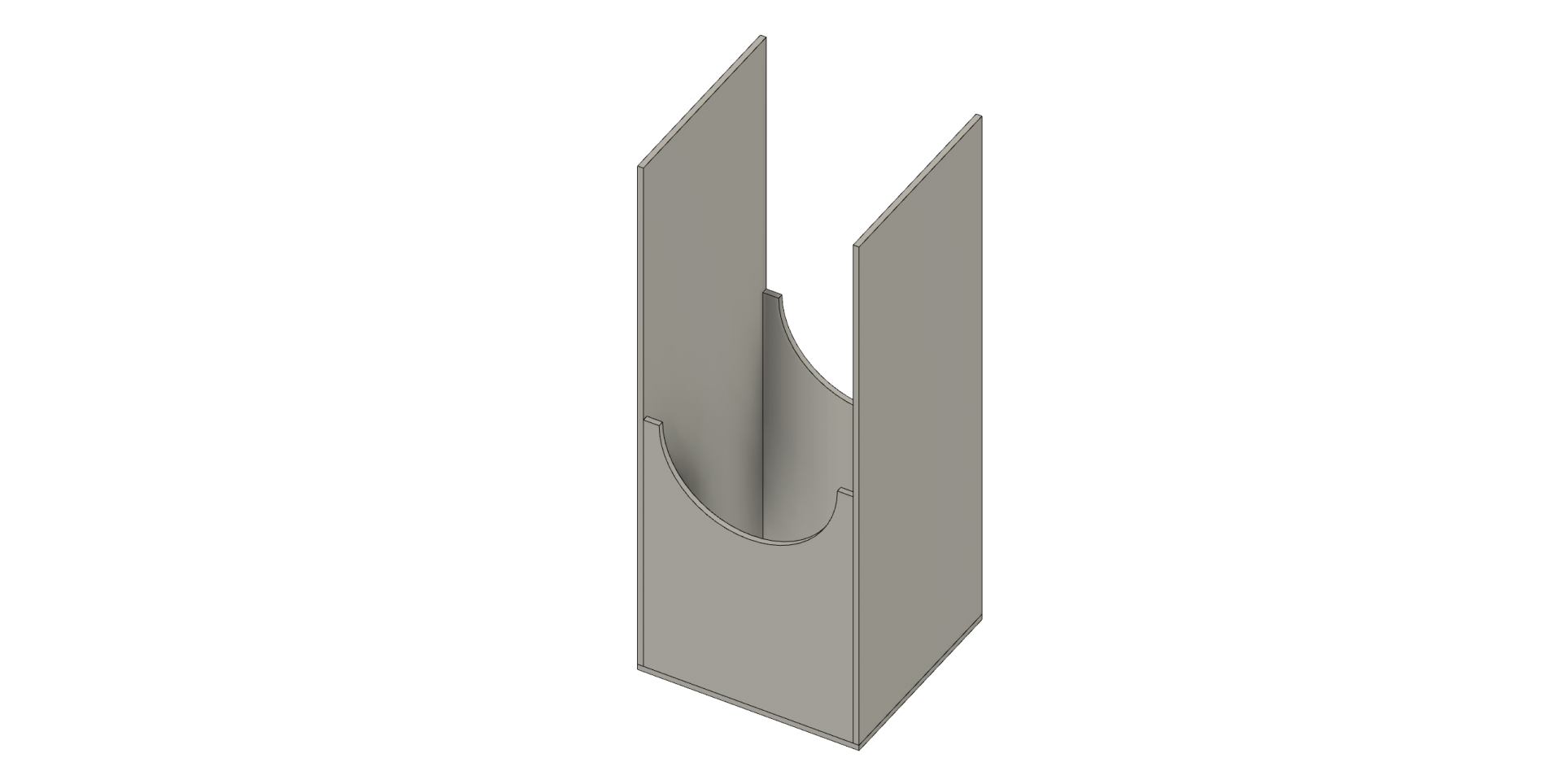

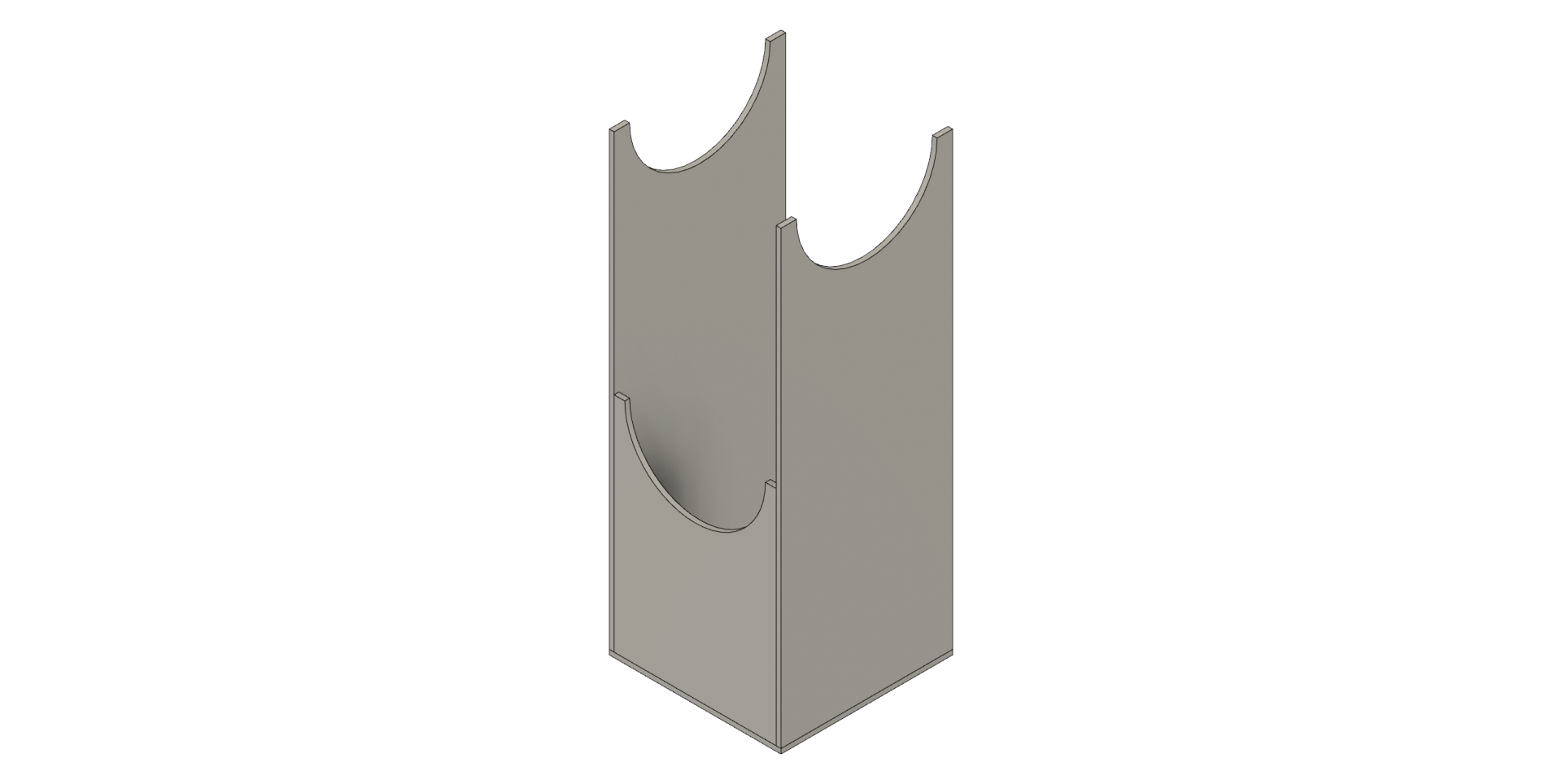

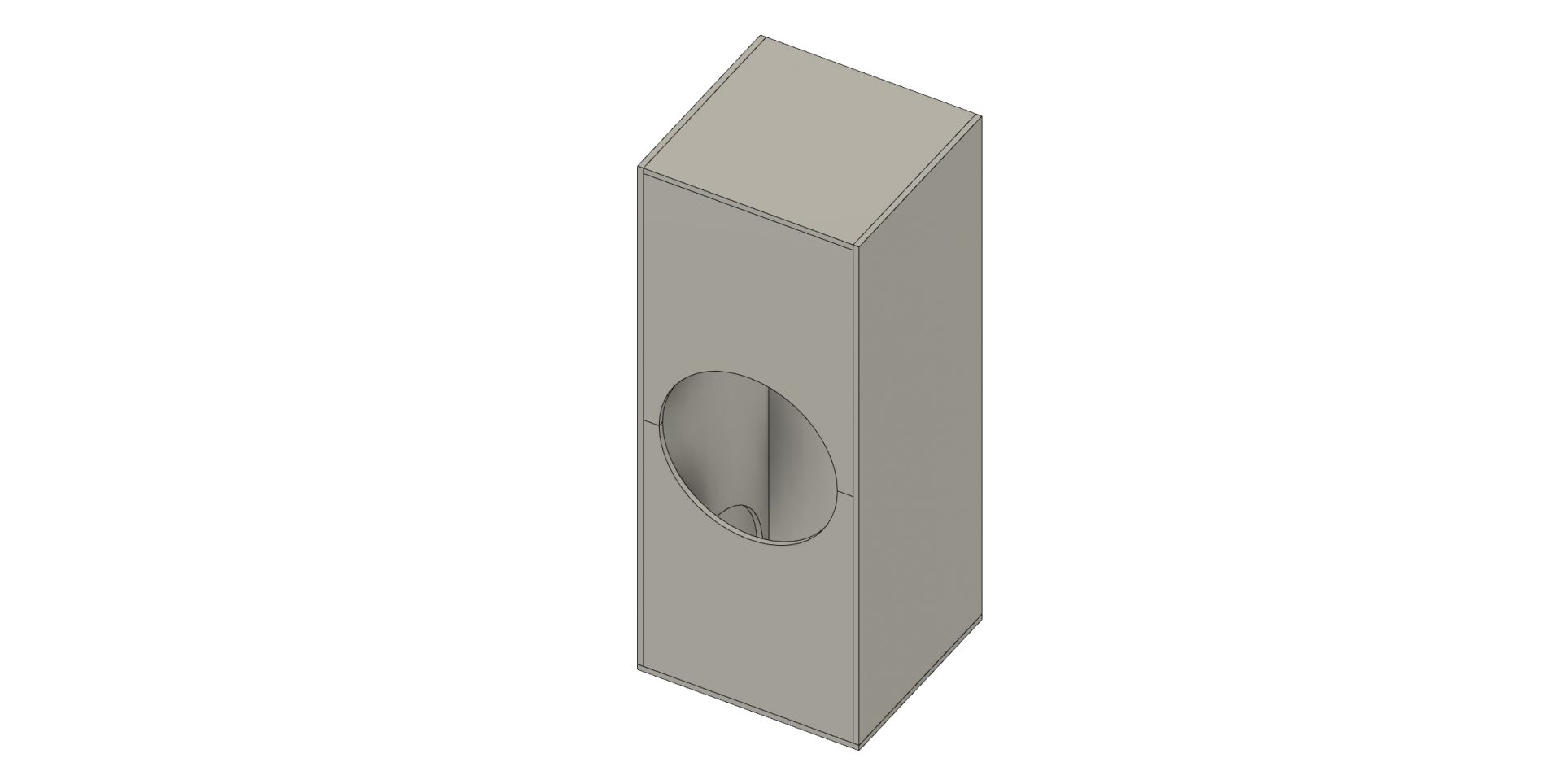

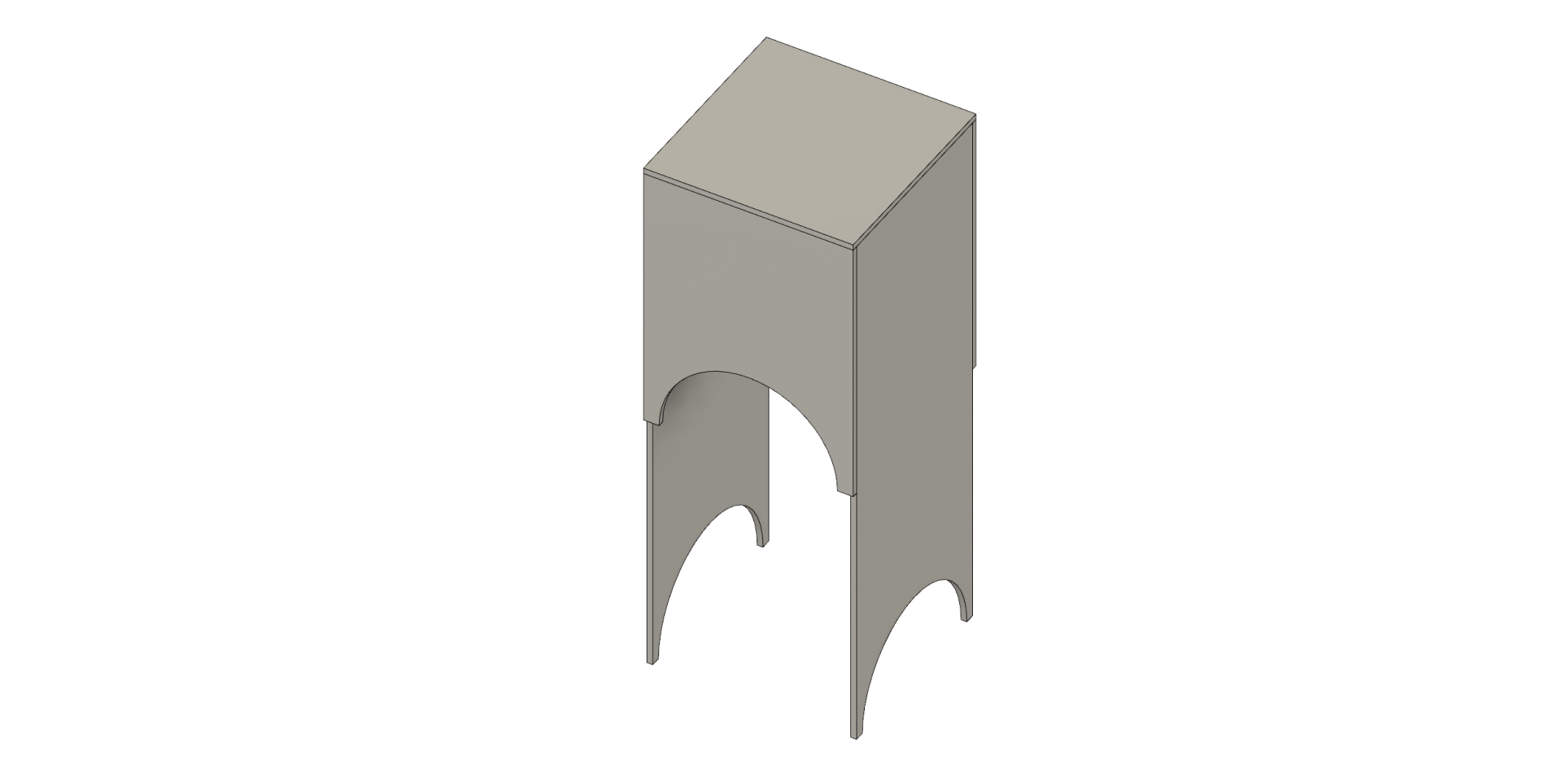

Der Einsatz passt genau in das Unterteil und bietet umgedreht die Aufhängung für das Teleskop. Die Außenmaße sind 32x34x85cm. Wichtig ist, dass man bei der Dimensionierung den Okularauszug mit einberechnen muss, damit das Teleskop in die Transportbox passt. Dadurch wird die Box breiter als normalerweise notwendig, sodass das Höhenrad in 5cm Abstand an die Rohrschellen angebracht werden muss. Da das Teleskop in beide Richtungen eingehängt werden kann muss der Einsatz quadratisch sein. Das Höhenrad kann man aber mit bis zu 25cm recht groß dimensionieren. Der Einsatz lässt sich im Unterteil durch Schrauben in einem Lochraster an den Seiten in der Höhe verstellen. Die Minimalhöhe wenn der Einsatz im Unterteil steht ist leider ca. 1,30m, was vielleicht etwas problematisch sein könnte. Da bei der Stärke Dübel keine Option sind wird alles einfach mit 4mm Schrauben verschaubt. Die Höhenräder werde ich mir wahrscheinlich im Baumarkt zusägen lassen oder im Internet bestellen, da ich dafür kein Werkzeug habe.
Noch nicht im Detail beschäftigt habe mich mich mit den Reibungsoberflächen und Oberflächenbehandlung, ich will das Teleskop wenigsten vorher einmal benutzen.
Wie findet ihr den Entwurf und wo seht ihr eventuell Probleme? Wegen der hohen Mindesthöhe im aufgebauten Zustand überlege ich ob es nicht doch mehr Sinn macht, einfach eine Kiste unter das Unterteil zu legen und das Teleskop in das Unterteil zu hängen.
ich würde hier gerne den Bau meiner Rockerbox für ein Skywatcer 150/750 OTA dokumentieren. Dies ist mein erstes Teleskop und mein erstes größeres Holzbauprojekt. Deshalb ist die Dokumentation auch eher an Anfänger gerichtet.
Meine speziellen Anforderungen an die Box sind
- eine einfache Umsetzung
- nicht zu schwer
- Mindesthöhe der Aufhängung von 1m (da Beobachtung vom Balkon)

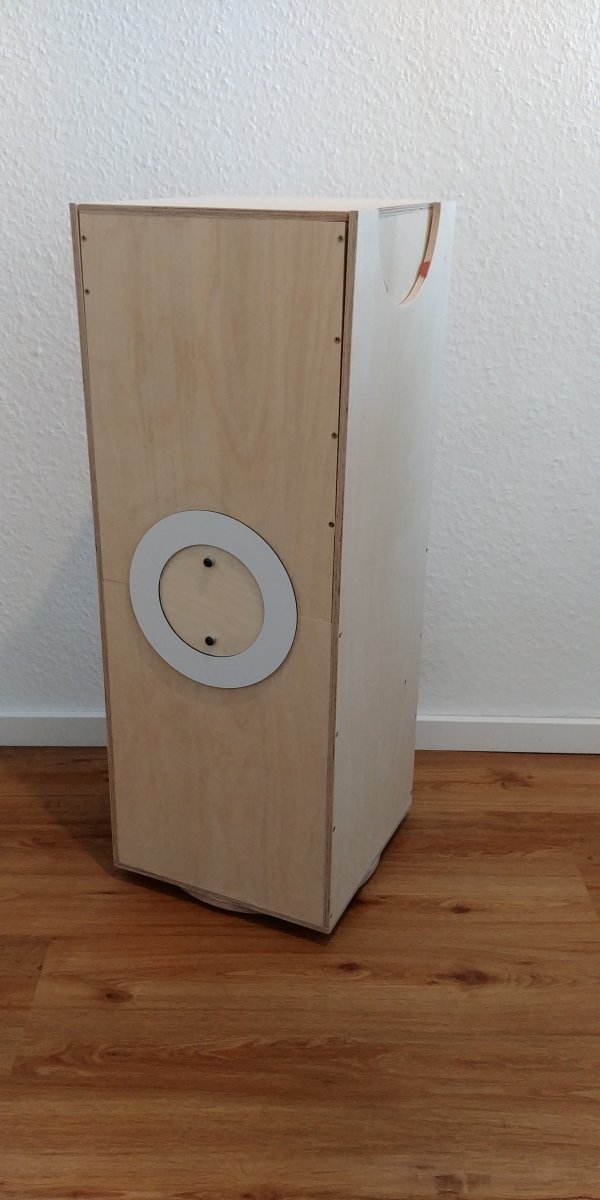

- Teleskop soll in der Box verstaubar sein

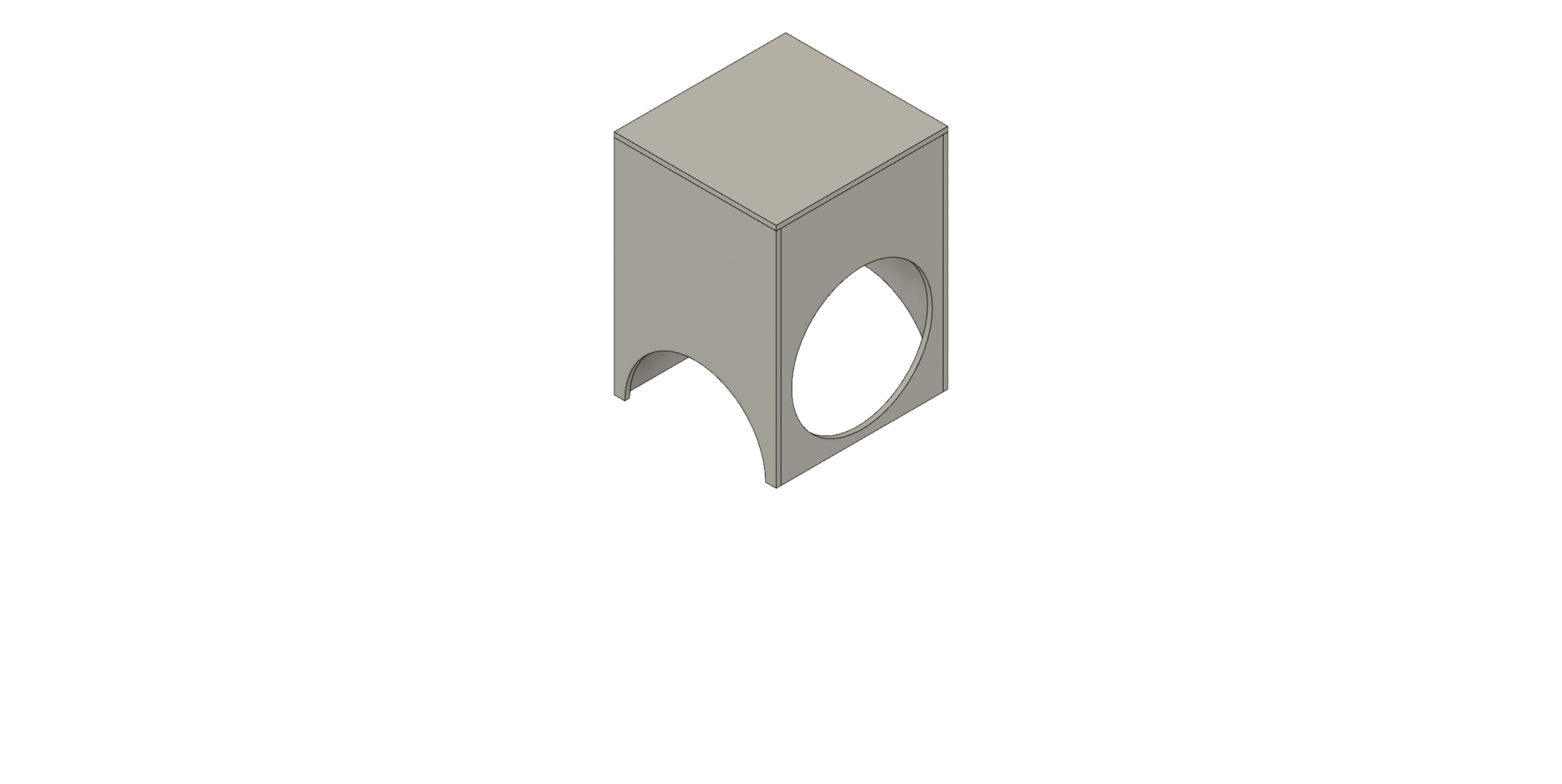

- die Box soll mit einem Deckel verschließbar sein

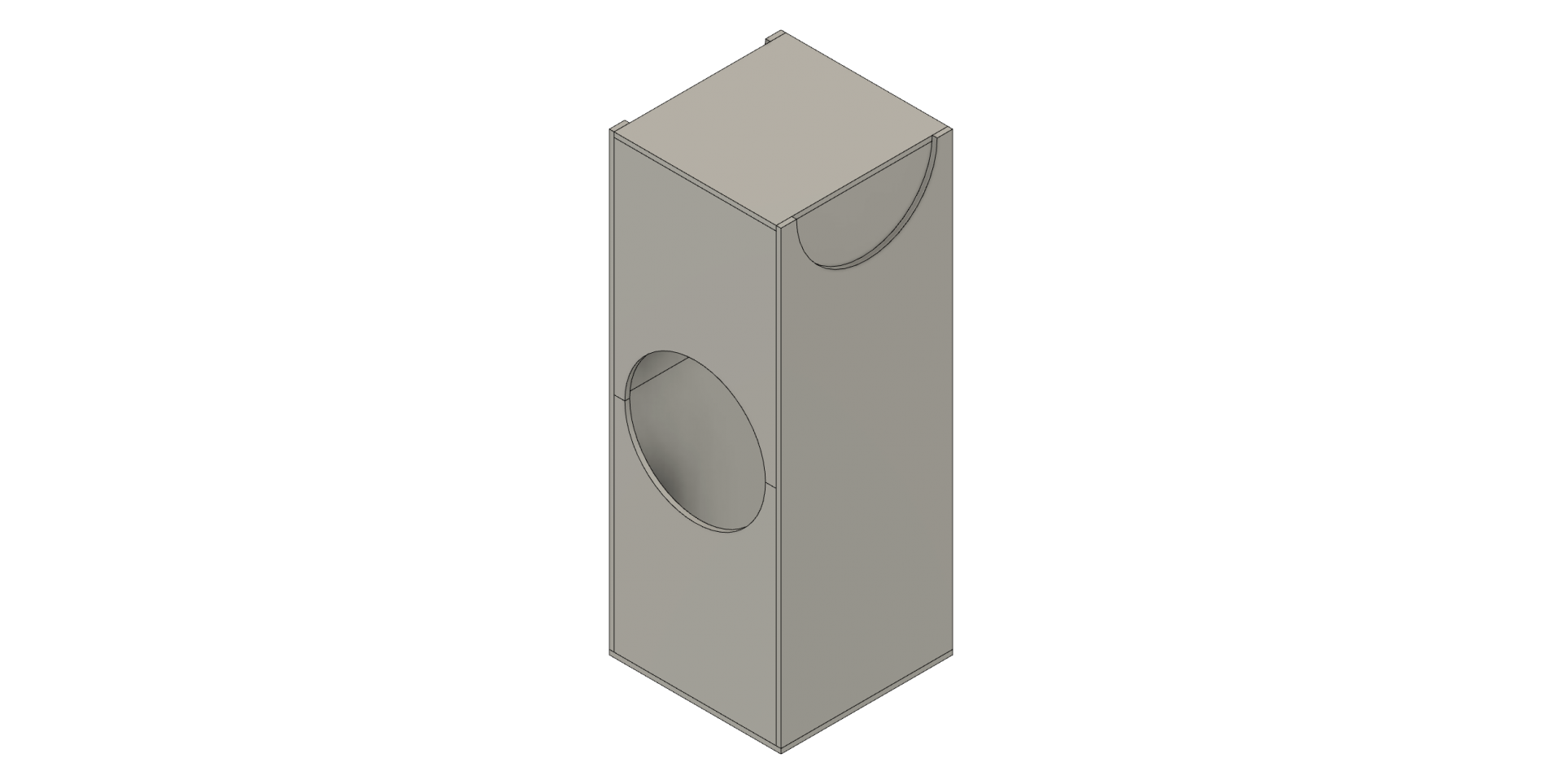

Konstruiert habe ich das ganze mit Autodesk Fusion 360 (kostenlos) und mir die Funktionen per Youtube beigebracht:

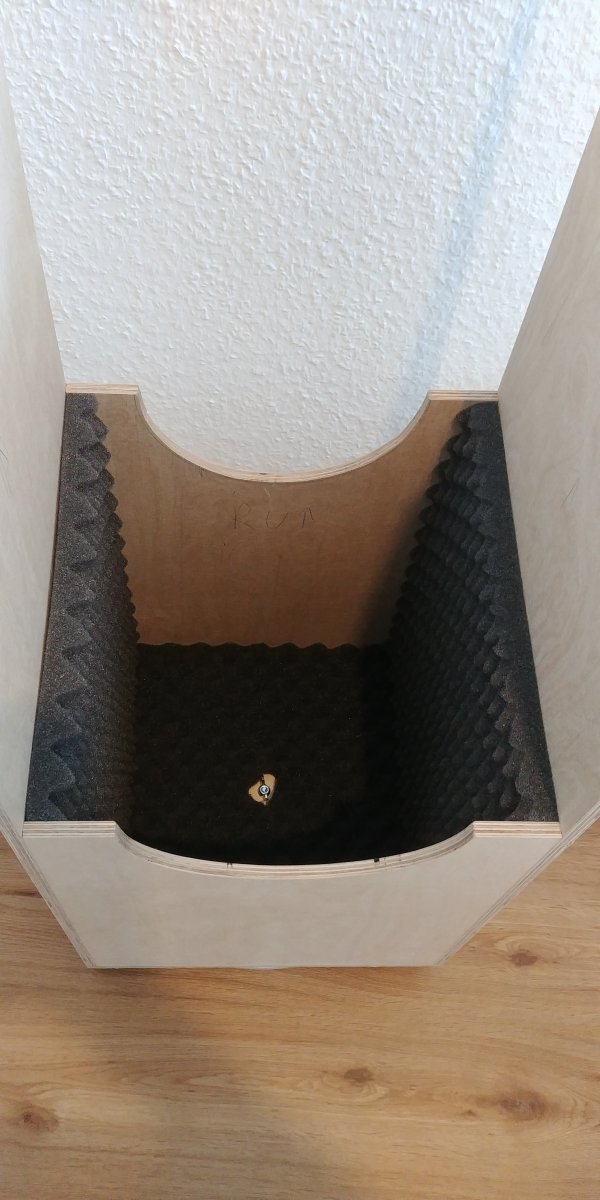

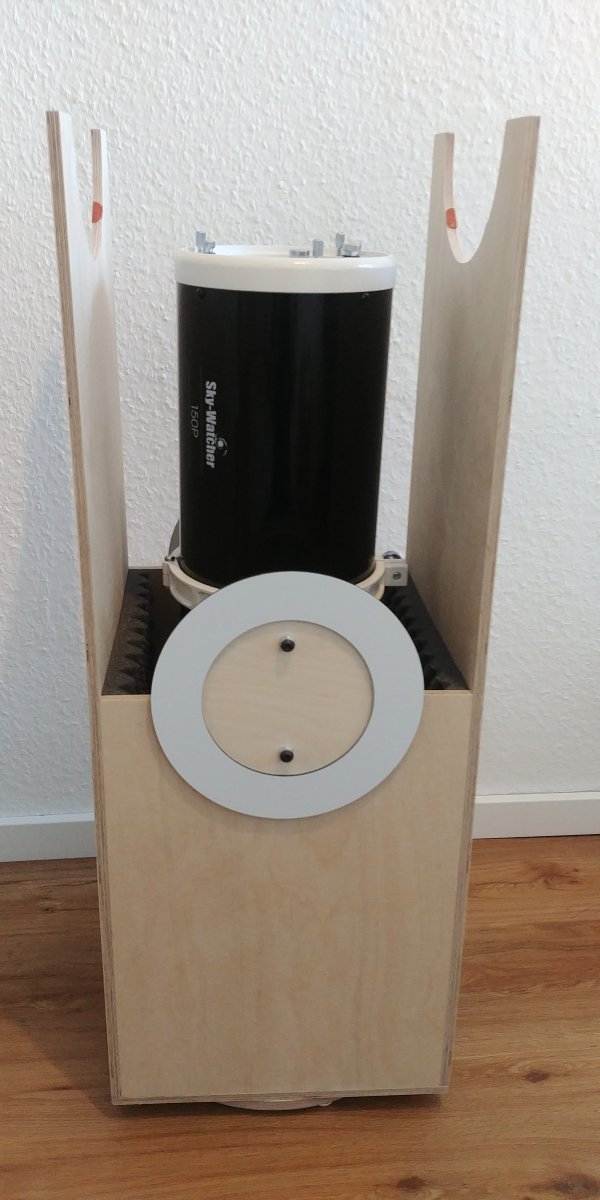

Der Einsatz passt genau in das Unterteil und bietet umgedreht die Aufhängung für das Teleskop. Die Außenmaße sind 32x34x85cm. Wichtig ist, dass man bei der Dimensionierung den Okularauszug mit einberechnen muss, damit das Teleskop in die Transportbox passt. Dadurch wird die Box breiter als normalerweise notwendig, sodass das Höhenrad in 5cm Abstand an die Rohrschellen angebracht werden muss. Da das Teleskop in beide Richtungen eingehängt werden kann muss der Einsatz quadratisch sein. Das Höhenrad kann man aber mit bis zu 25cm recht groß dimensionieren. Der Einsatz lässt sich im Unterteil durch Schrauben in einem Lochraster an den Seiten in der Höhe verstellen. Die Minimalhöhe wenn der Einsatz im Unterteil steht ist leider ca. 1,30m, was vielleicht etwas problematisch sein könnte. Da bei der Stärke Dübel keine Option sind wird alles einfach mit 4mm Schrauben verschaubt. Die Höhenräder werde ich mir wahrscheinlich im Baumarkt zusägen lassen oder im Internet bestellen, da ich dafür kein Werkzeug habe.
Noch nicht im Detail beschäftigt habe mich mich mit den Reibungsoberflächen und Oberflächenbehandlung, ich will das Teleskop wenigsten vorher einmal benutzen.
Wie findet ihr den Entwurf und wo seht ihr eventuell Probleme? Wegen der hohen Mindesthöhe im aufgebauten Zustand überlege ich ob es nicht doch mehr Sinn macht, einfach eine Kiste unter das Unterteil zu legen und das Teleskop in das Unterteil zu hängen.
