Skywatcher EQ6 Raspberry Pi Halterung

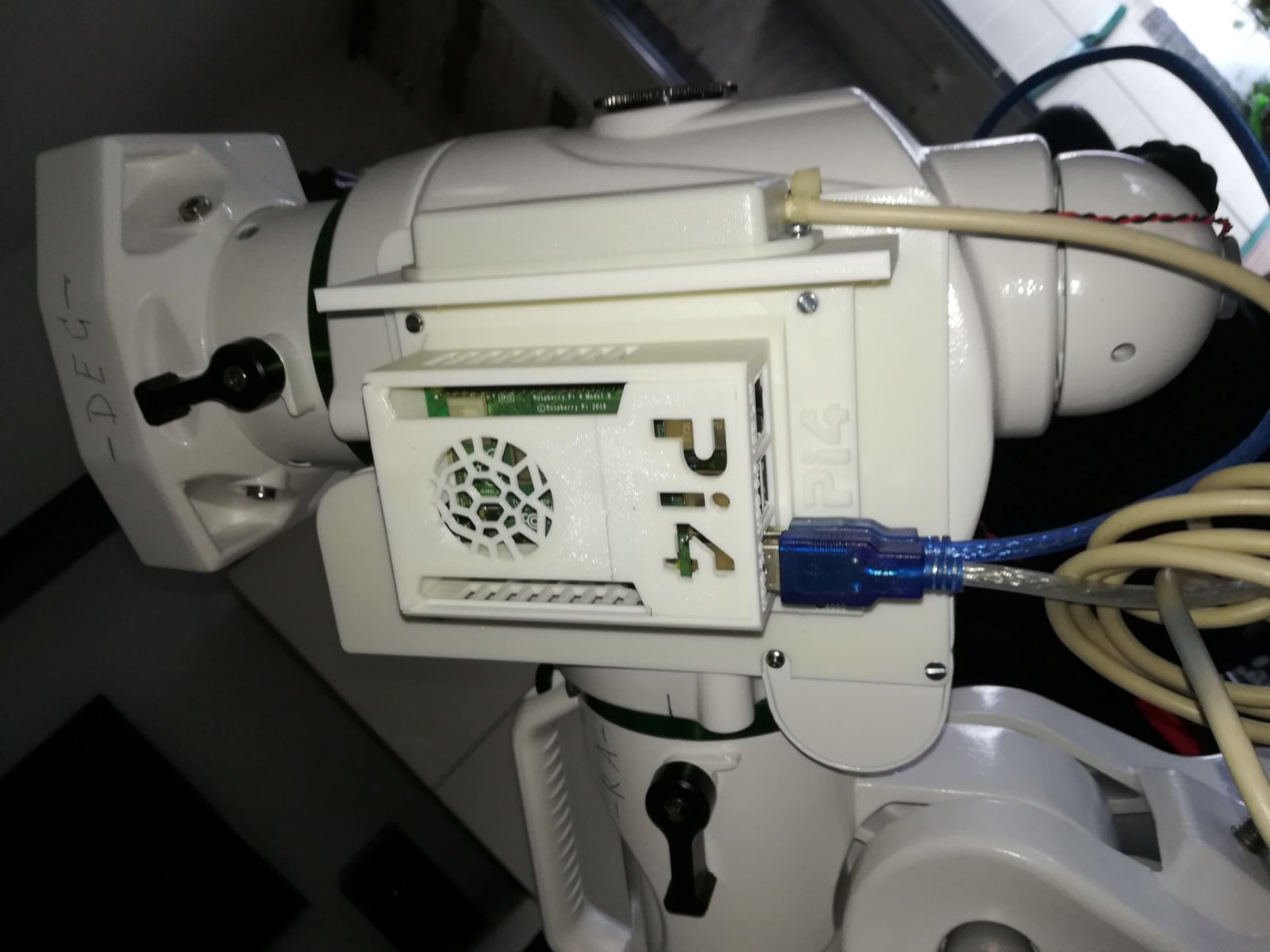

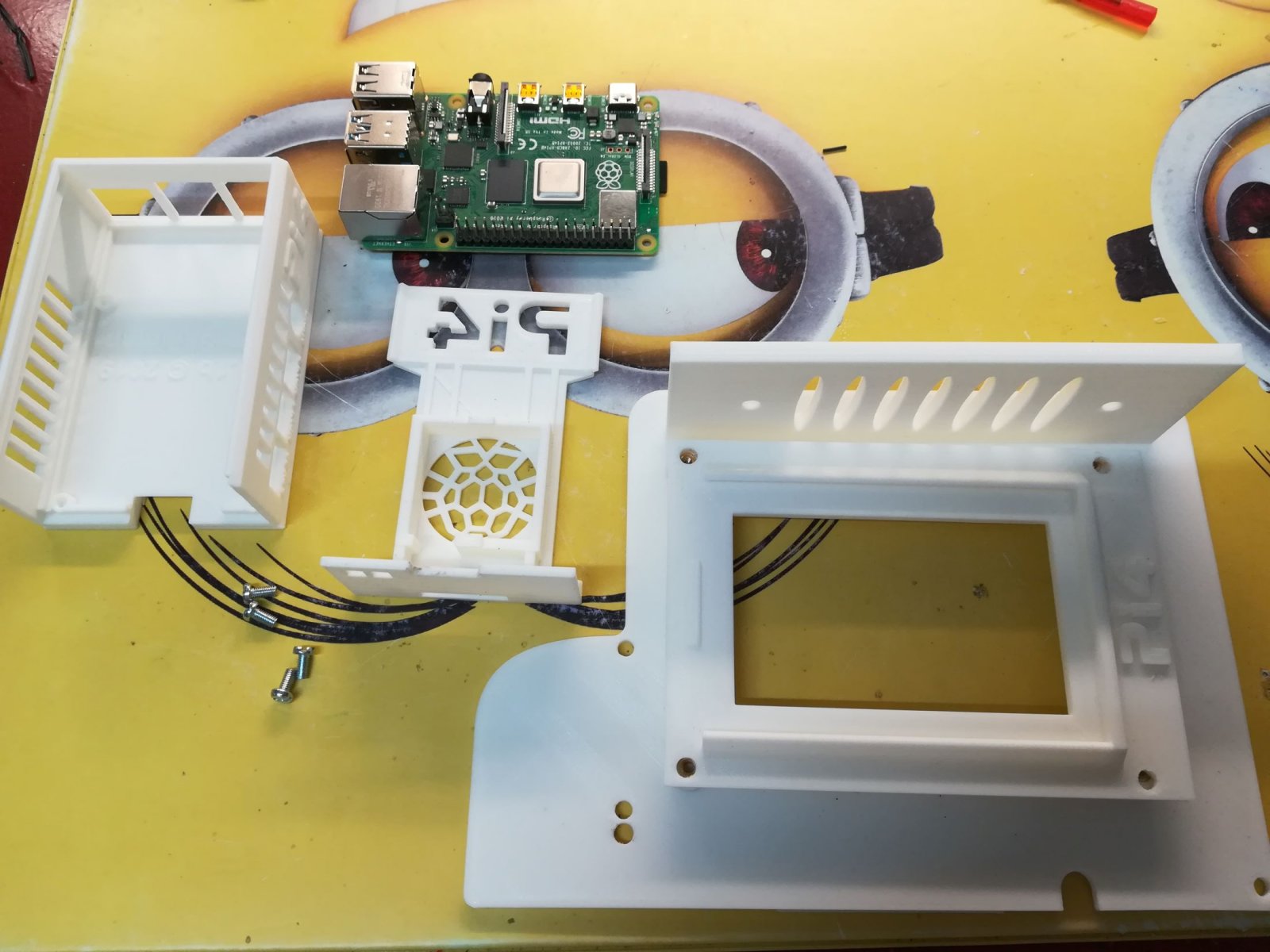

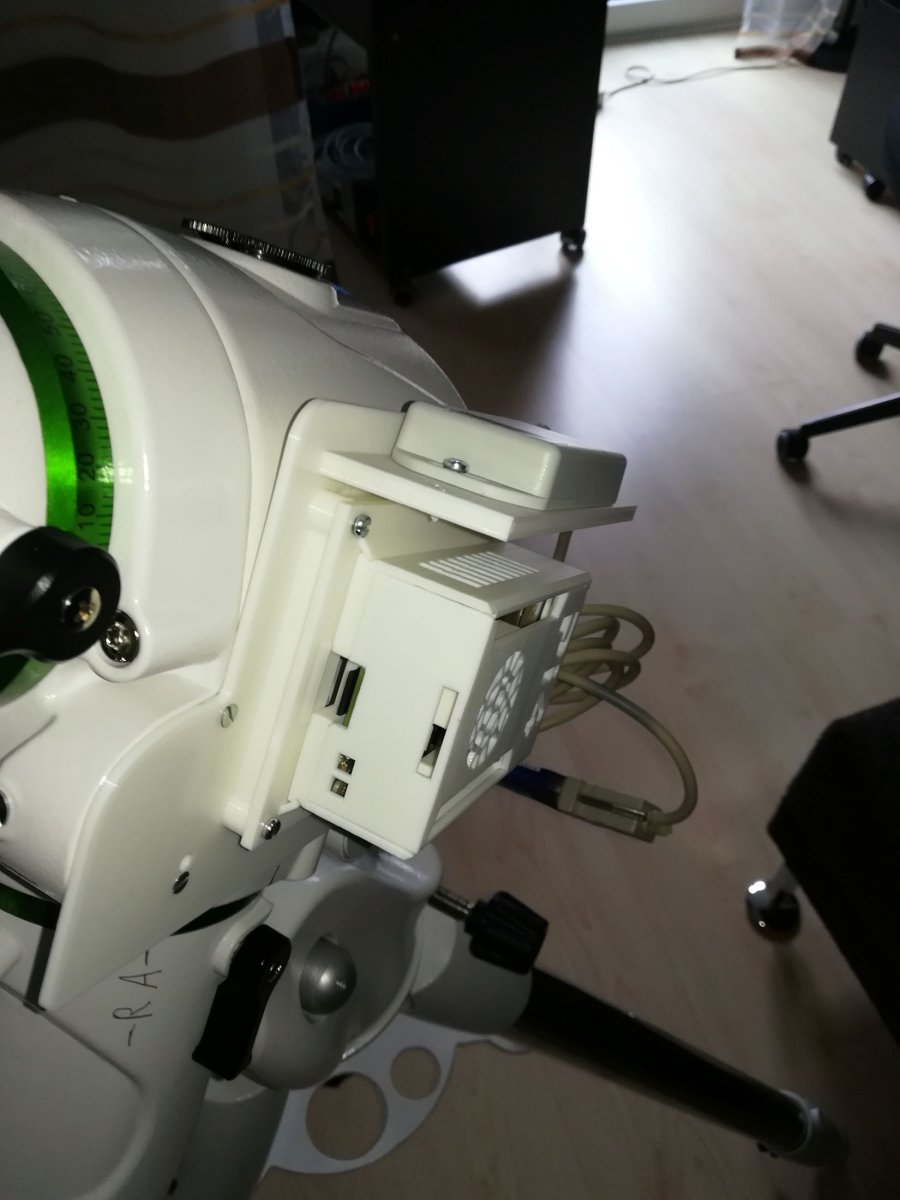

Seit ein paar Tagen setzte ich mir einen "ASTROBERRY" auf und nutze dafür den RPi4. Diesen wiederum habe ich in einem selbst gedruckten Gehäuse untergebracht. Das schöne an diesem ist, daß es sich aus der Grundplatte herausschieben läßt. Ebenso ist der Deckel nicht geschraubt, sondern auch rausschiebbar.
Das Design entstammt aber nicht meiner Idee: Raspberry Pi 4 Case, active cooled with wall mount by tipam

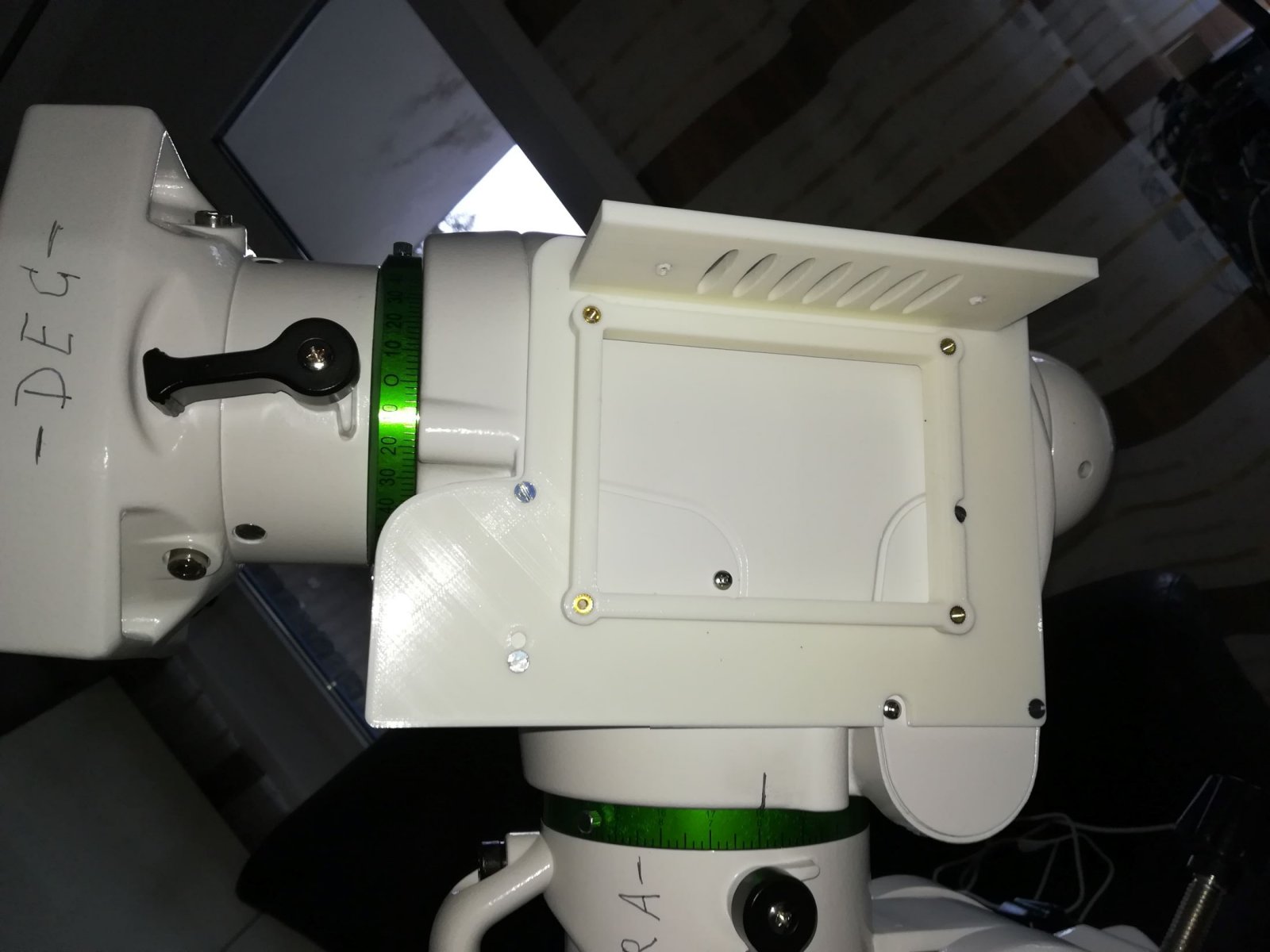

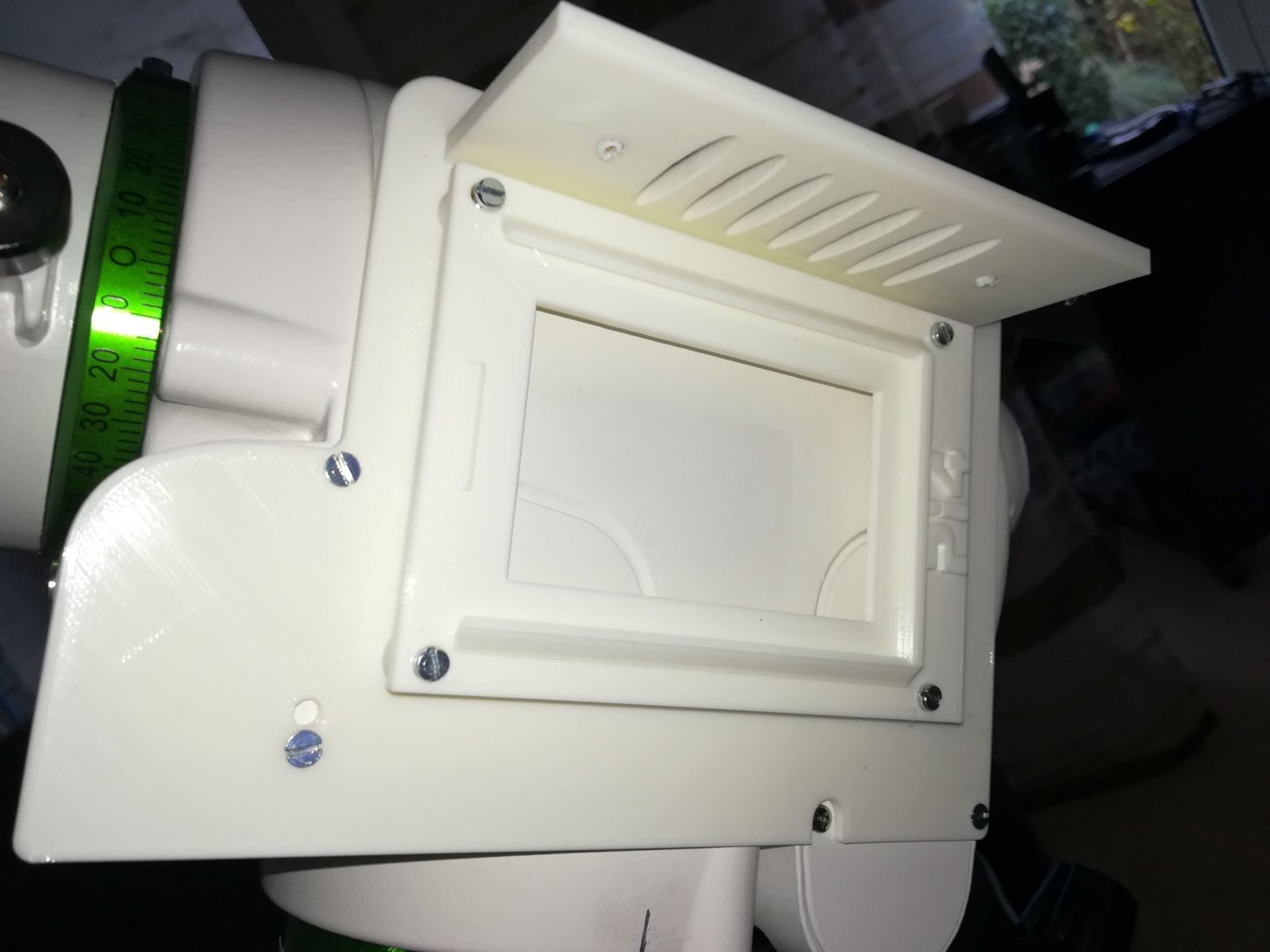

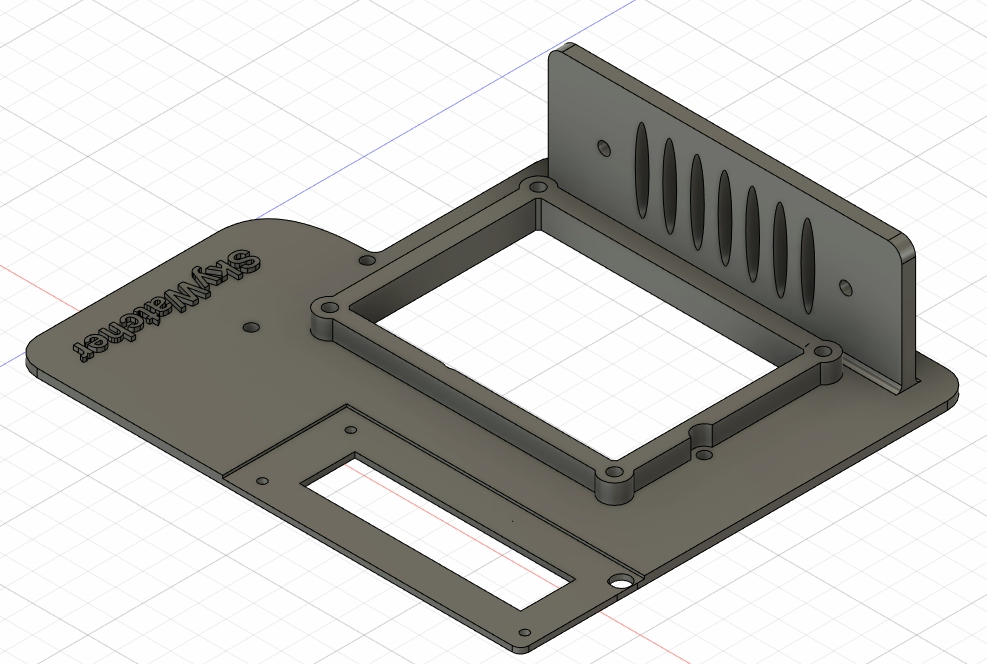

Die Befestigung an der Montierung ist aber nicht ganz einfach und habe mir daher eine Adapterplatte mit der FUSION360 (kostenlos) entwickelt. Glückliche Besitzer eines 3D Druckers können sie diese hier runterladen: Skywatcher EQ6 RaspberryPi mount by energiebrand
Da gibts dann auch ein paar Bilder mehr.

Als nächstes gehts daran, alle USB Leitungen längenmäßig anzupassen. Zurzeit paßt nur das USB zur anderen Montierungsseite perfekt. GPS, Kameras, Focuser stehen noch aus.
Aber zum Glück :mad::regen::ROFLMAO: regents es ja wieder mal in Strömen...

IMG_20210203_102523_2200.jpgIMG_20210203_102554_2200.jpgIMG_20210203_101735_2200.jpgIMG_20210203_101443_2200.jpgIMG_20210203_094110_2200.jpg

Falls jemand weiß, ob die Gehäuse aller EQ6 Montierungen auf der Antriebsseite identisch sind, insbesondere die Schraubenlöcher, bitte melden! Dann kann ich diese Info in Thingiverse weitergeben.

CS
Hartmut

So, noch mal ein Update nach Thingiverse hochgeladen. ( Skywatcher EQ6 RaspberryPi mount by energiebrand )

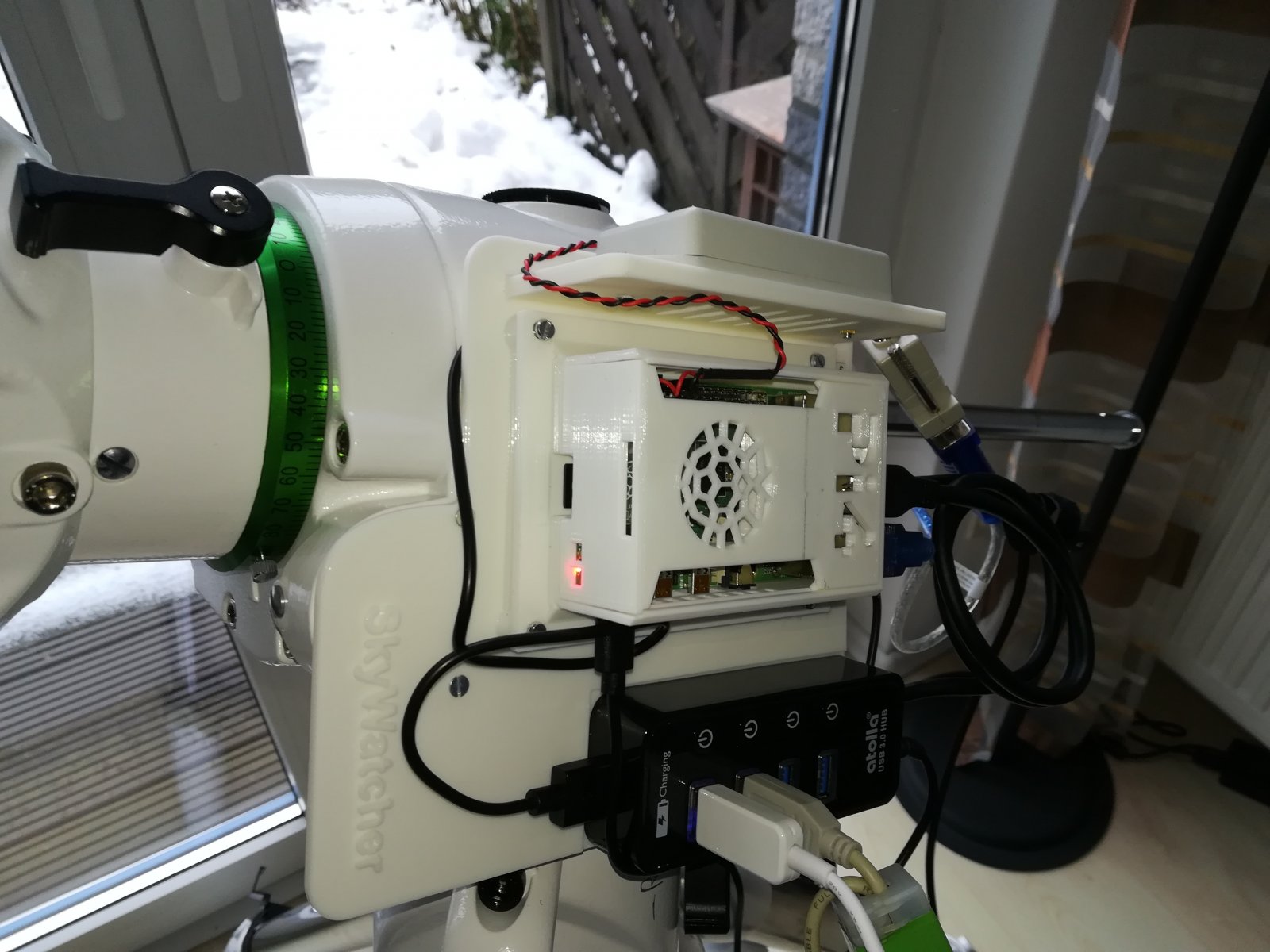

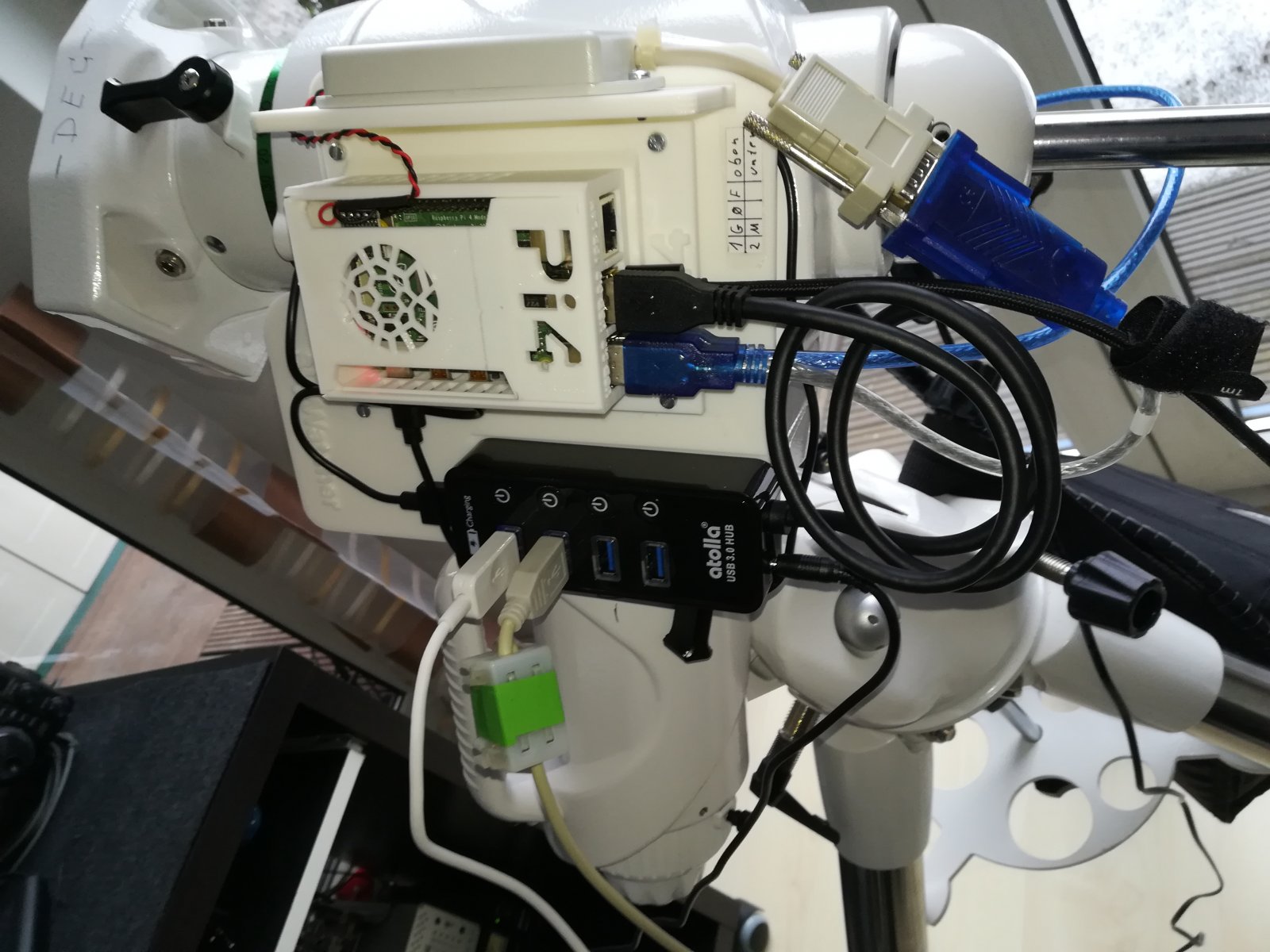

Da ich alle USB Anschlüsse am Pi belegt habe, war zur Sicherheit noch ein USB-3 Hub notwendig. Der sollte aber nicht irgendwo rumbaumeln.

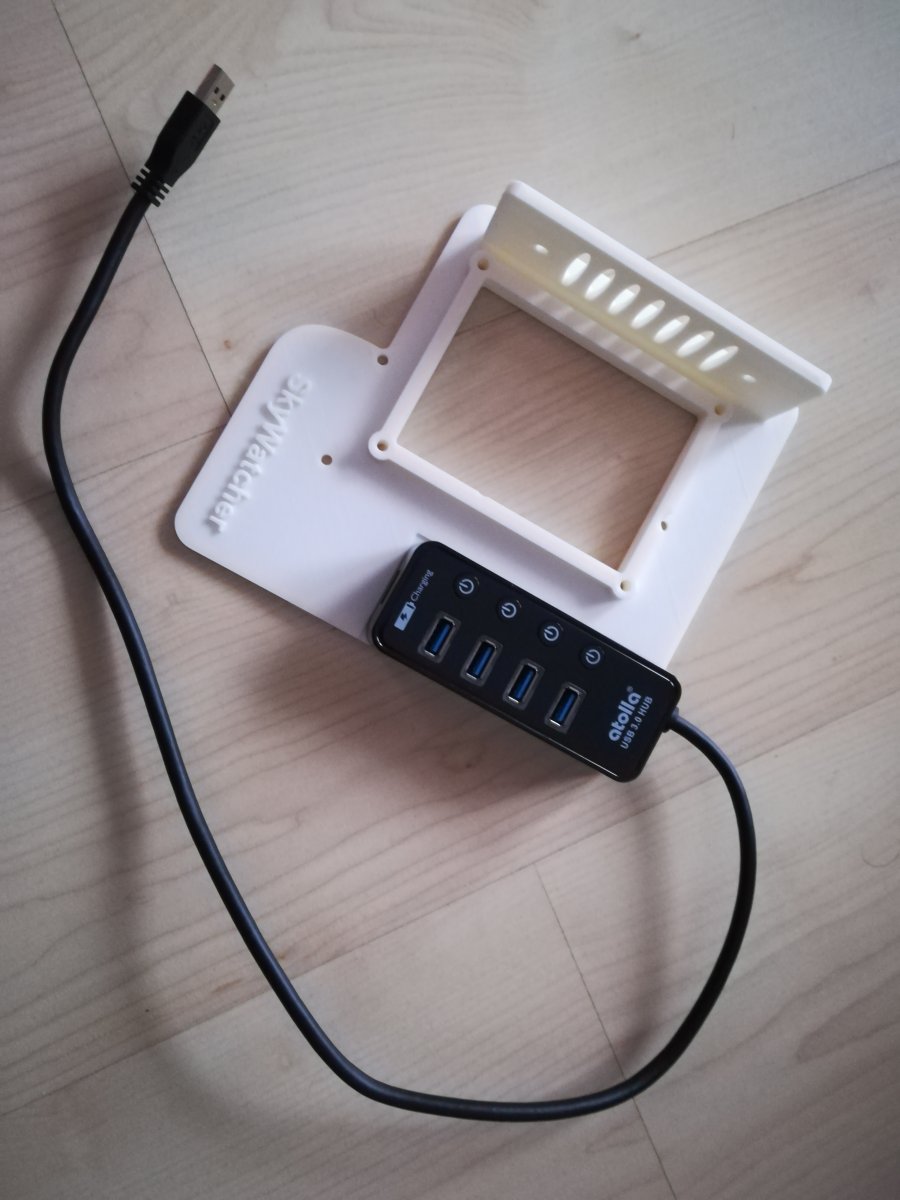

Das Qualitätsprodukt aus einer chinesischer Manufaktur hat netterweise eine verschraubte Rückseite. So konnte ich das ganze Teil auf der erweiterten Grundplatte festschrauben.


Anhänge

  • Grundplatte-Hub.jpg
    278,9 KB · Aufrufe: 26
  • IMG_20210215_084213.jpg
    109,1 KB · Aufrufe: 31
  • IMG_20210215_130658.jpg
    198 KB · Aufrufe: 29
  • IMG_20210215_130705.jpg
    231,6 KB · Aufrufe: 33
