Suche Anregungen für Kabelmanagement (3D-Druck)

[steve_shooty]

Hallo liebe Sternenfreunde,

schön in einem so interessanten (deutschsprachiges) Forum dabei zu sein.
Im moment suche ich für meinen Aufbau ein geeignetes und einfaches Kabelmanagement.
Mich stören unnötig rumhängende Leitungen etwas.
Der Aufbau ist nicht Ortsgebunden, wird also immer wieder auf- und wieder abgebaut.

Mein Aufbau:

• HEQ5 Pro
• Skywatcher 150 PDS
• Canon DSLR
• ASIAIR Plus
• Autoguider ZWO ASI120MM Mini

Es wäre ein 3D-Drucker vorhanden.
Um jegliche Tipps, Anregungen und STL-Dateien (oder deren Websites), von euch, wäre ich sehr dankbar.


Bei Fragen, immer gerne!

Grüße
Steve Shooty



[olli.mit.zwei.l]

Kabelkämme



[aexeler]

Moin,
so etwas, schau mal hier?
Bei Thingiverse gibt es viele 3-D Dateien, mal anschauen.
Gruß
Andreas



[aexeler]

und bei Yeggi



[steve_shooty]

Danke für die ersten Beiträge, wisst Ihr zufällig was wobei ich gleich den ASIAIR Plus mit montieren kann?
Ansonsten muss ich meine Frau zum zeichnen ermuntern



[aexeler]

Bei den obengenannten mal nach ASIAIR suchen, nur wo soll der drauf? Sucherschuh, Prismenschiene, Montierung oder Tubus?



[steve_shooty]

Ich hätte den gerne an der Montierung bzw. an den Füßen montiert. Ich suche schon hab aber noch nicht "meine" Wunschlösung gefunden.



[aexeler]

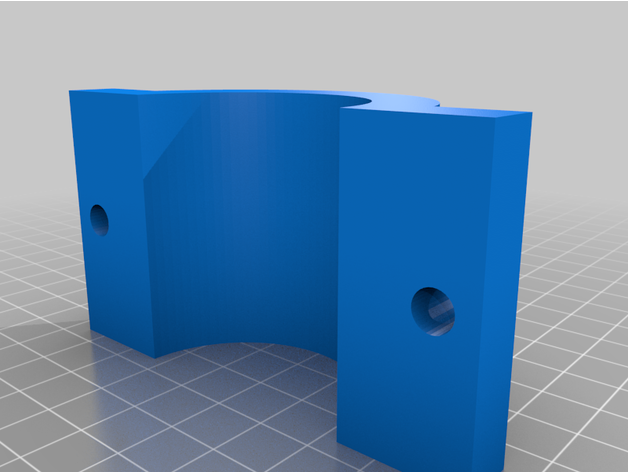

2pc Tripod Leg (44.5mm or 1.75in) Bracket by AstroStock

This is a 2 pc bracket that can be mounted on the 44.5mm diameter leg of a tripod. I made this to mount a ZWO ASIAir Pro to the tripod of a Skywatcher EQ5 mount. It has two holes designed for M4x4 screws that are 20mm apart on center. This current version is held together with 1/2" wide hook and...

www.thingiverse.com

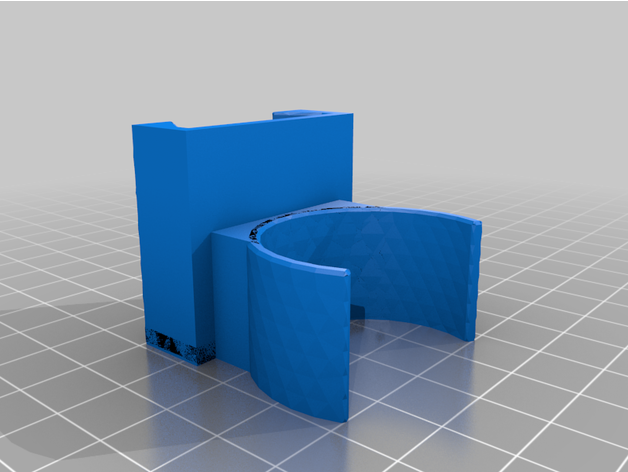

Dove Tail Holder Clip by nilspickert

A dovetail clip to mount e.g. an ASIAir Pro/Plus to the tripod legs of the telescope. Dovetail measurements are based on the ASIAir clip, the diameter and thickness of the clip which goes around the tripod leg are parametrized in the FreeCAD file and can be adapted to your needs.

www.thingiverse.com

ZWO ASIair Pro Tripod Mount by rawhead

Bracket to attach a controller like the ZWO ASIair Pro to a 1.75" tripod. You will need some 1/4 in bolts & nuts as well as some kind of a shoe as shown in the photos. Remix as you like to facilitate attachment. If you don't need to often detach the controller, you could have two bolt holes...

www.thingiverse.com



[elythomaslumber]

Wenn sich Deine Kenntnisse nur auf das 3D Drucken , nicht aber konstruieren beschränken, kann ich Dir leider nicht wirklich helfen.

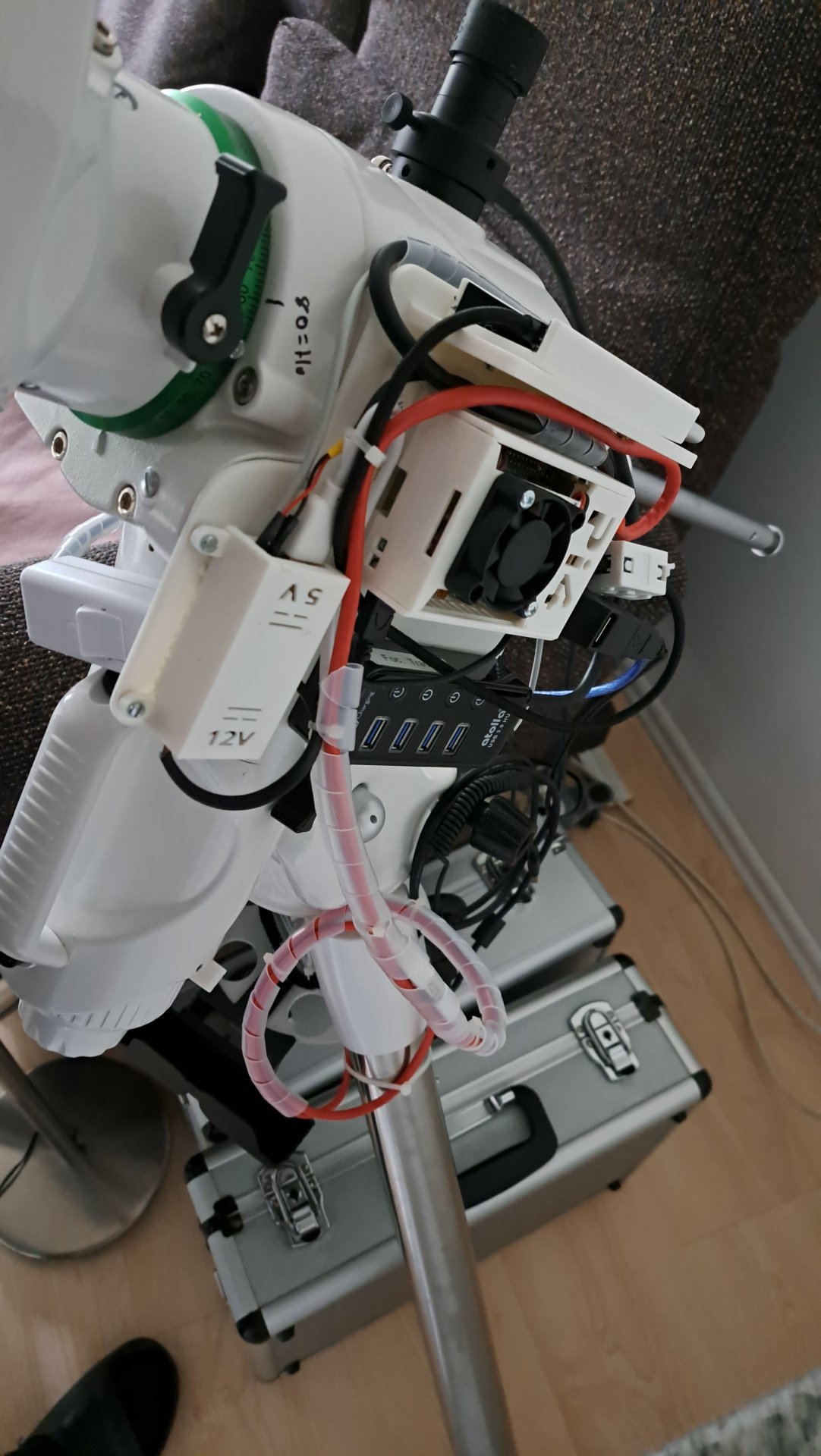

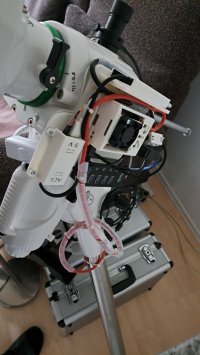

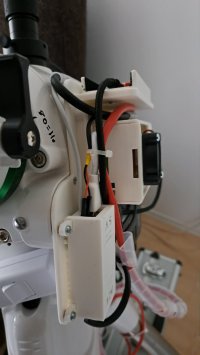

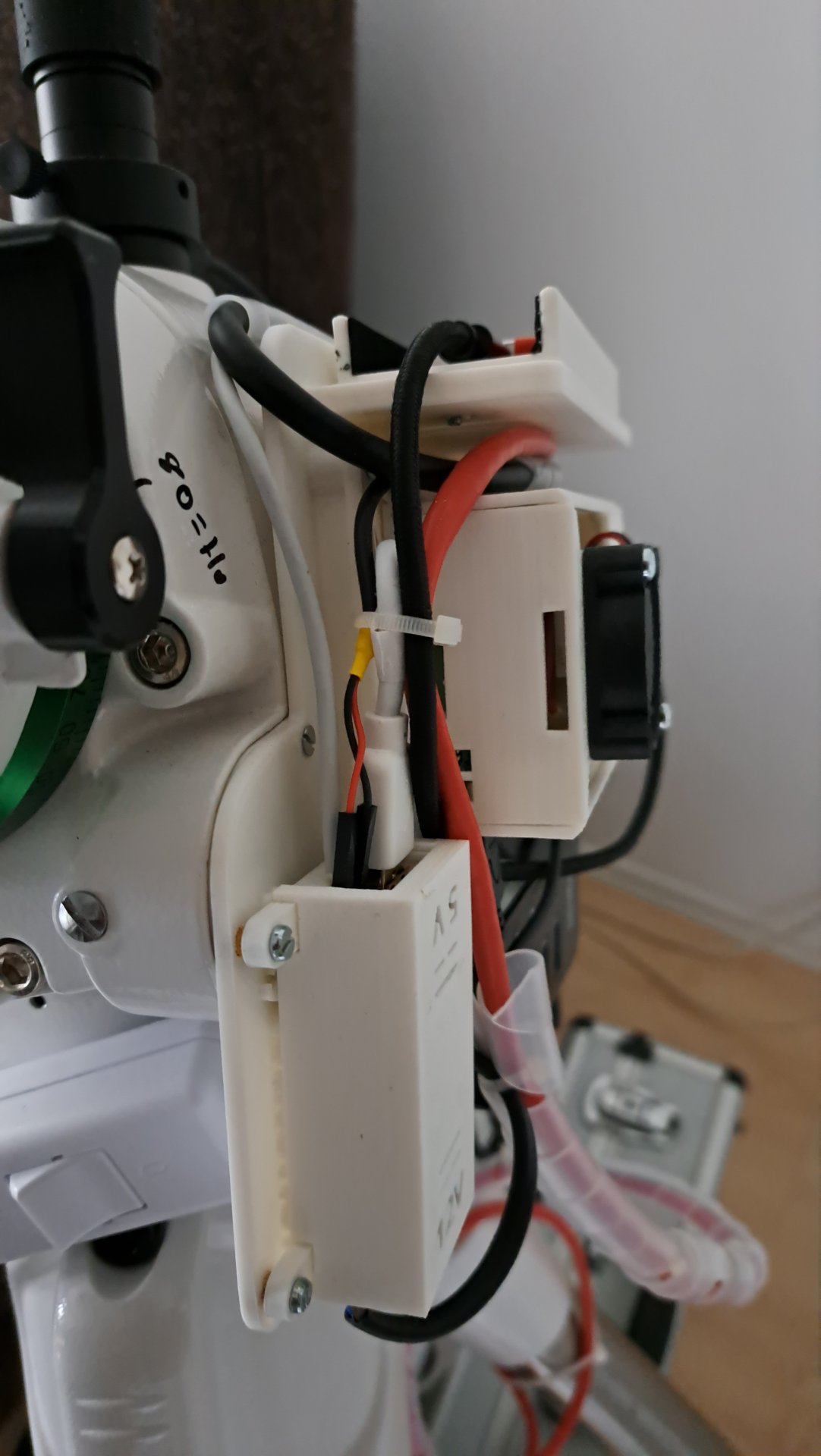

Aber meine Lösung sieht so aus, dass ich mir eine PLA-Platte konstruiert habe, die ich seitlich auf meine EQ6R geschraubt habe. Dort sind ja die Wartungsdeckel für die Riemenantriebe verbaut. Hier habe ich einfach von den 6 Schrauben 3 verlängert und diese zur Montage der Platte genutzt.
Auf diese Platte sind dann nach und nach der Raspberry Pi, ein DC/DC Wandler, USB-Hub und Halter für eine externe SSD befestigt worden.

Als Konstruktions-SW habe ich FUSION360 Freie Version genommen. Da die Platte völlig simpel ist, kann man sich den Umgang mit der SW schnell selber beibringen bzw. dann konstruieren. Der hier zeigt das super: https://www.youtube.com/c/knowhowschmiede/videos

Alternativ und ohne 3D Drucker einfach eine Papierschablone anfertigen und die Befestigungslöcher darauf übertragen. Wenn die Löcher passen, mal auf ein Stück Pappe übertragen und befestigen. Dann die aüßeren Abmessungen festlegen. Im Baumarkt eine Alu-Platte 1-1,5mm sowie eine einfache Alu-Blechchere kaufen. Die Platte mithilfe der Schablone bohren und zurechtschneiden. Dann die Komponenten darauf plazieren und Befestigungslöcher bohren. Die Platte mit Abstandhülsen über der Platte bzw. Wartungsdeckeln der Monti befestigen...

Grüße
Hartmut



[ThE_cORe]

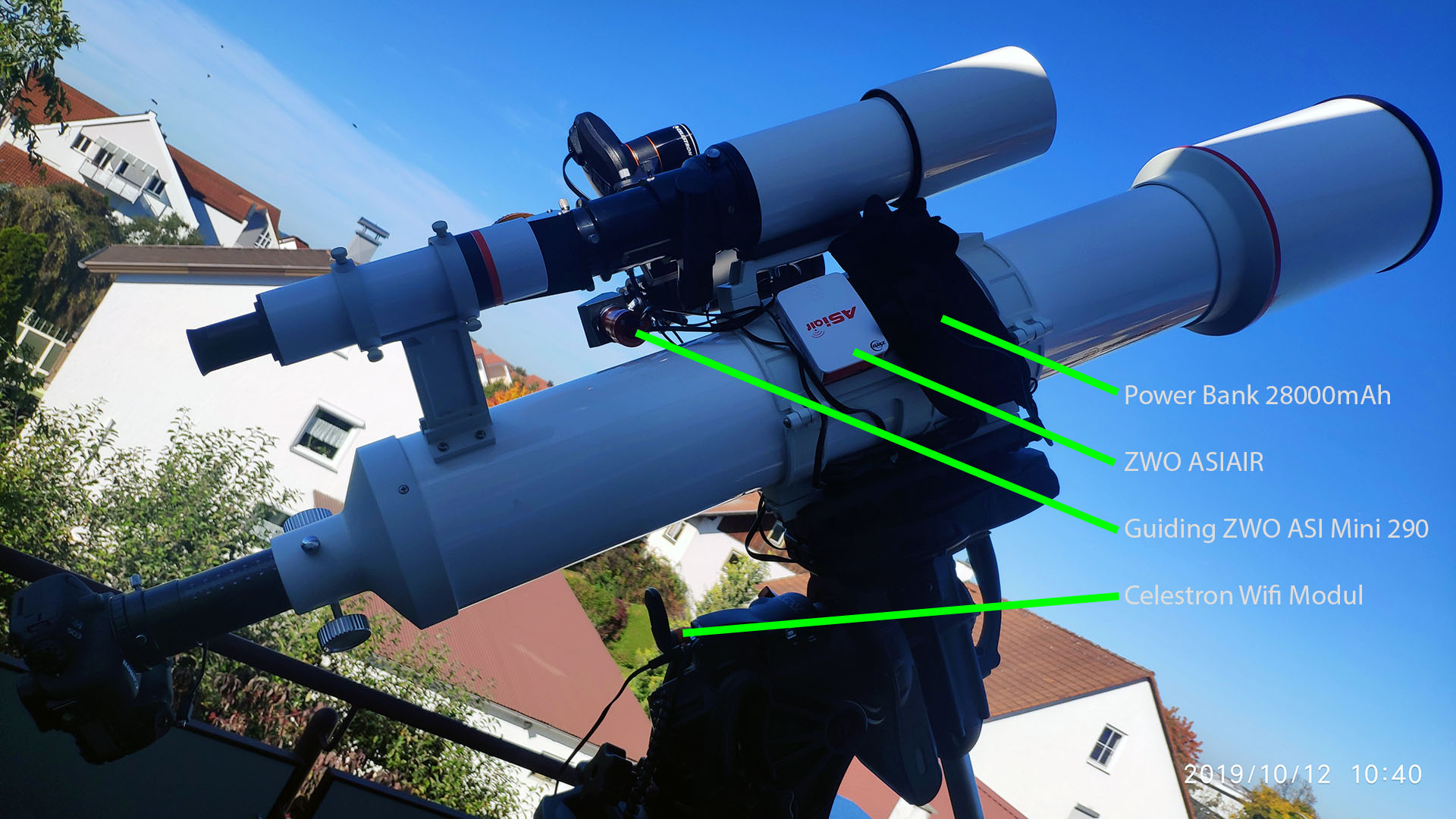

Ich habe es ohne 3D druck gelöst. Zielsetzung bei mir war es eher keine Kabelgefahr mehr zu haben
ich hab den ASI AIR per Klebe-Klettband an den Tubus
daneben mit demselben Klettband ist eine Powerbank in einer kleinen Stofftasche, diese versorgt mit Strom die ganze Nacht
in der Tasche ist nun noch genug Platz alle Kabel zu verstauen die zu lang sind

Balkon Sternwarte

• ThE_cORe
• 12. Oktober 2019



[steve_shooty]

Das sind super Ansätze danke.
Ich werde mich weniger mit den technischen Zeichnungen beschäftigen das war mehr der Studienschwerpunkt meiner Frau ?
Das mit dem Klett ist auch ein guter Tipp.

Danke an alle Beitragenden und die Bilder.
