Sunspotter - Sonnenprojektions-Teleskop

[Bochumer1981]

Hallo zusammen,

bei dem seit Wochen andauerndem schlechten Wetter in Bochum möchte ich euch mein Bastelprojekt für sonnigere Tage vorstellen:

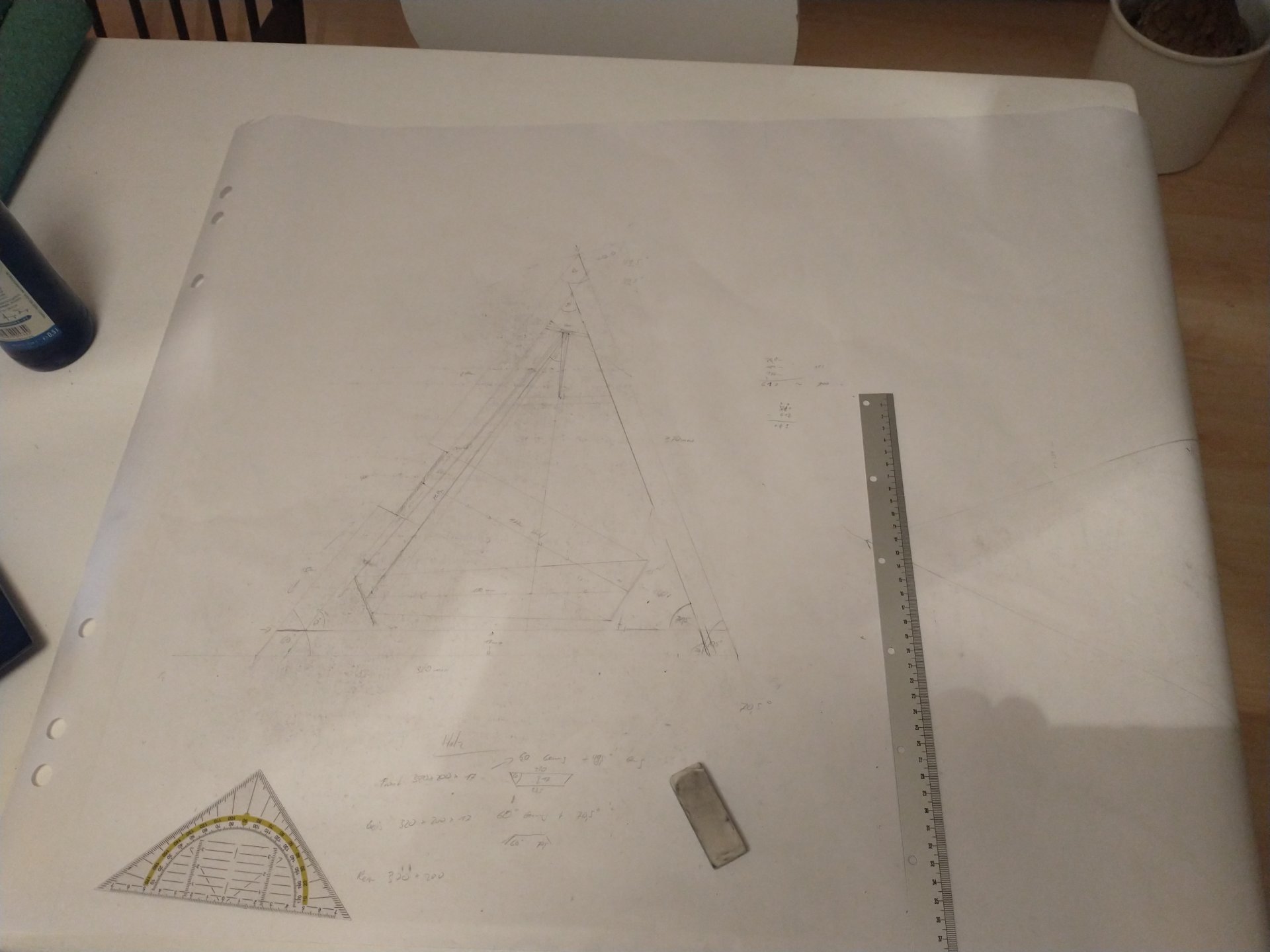

Nachdem ich im Internet zufällig über den Sunspotter zur Sonnenprojektion gelesen hatte, fand ich nach kurzer Recherche auch die Homepage von Michael König, der dort seinen Selbstbau präsentiert und mir freundlicher Weise eine Exceltabelle mit den Berechnungsgrundlagen der (Winkel-)Maße zur Verfügung gestellt hat.

Die Materialkosten lagen unter 30€: einen alten Billig-Refraktor für 15€ (für Linse und Zenith-Spiegel) bekam ich über den Kleinanzeigen-Markt. Zwei weitere Planspiegel kosteten mich 13€. Farbe, Holz und Leim fanden sich noch im Keller. Ein altes Mikroskopokular (10x) aus Metal konnte ich ebenfalls auftreiben.

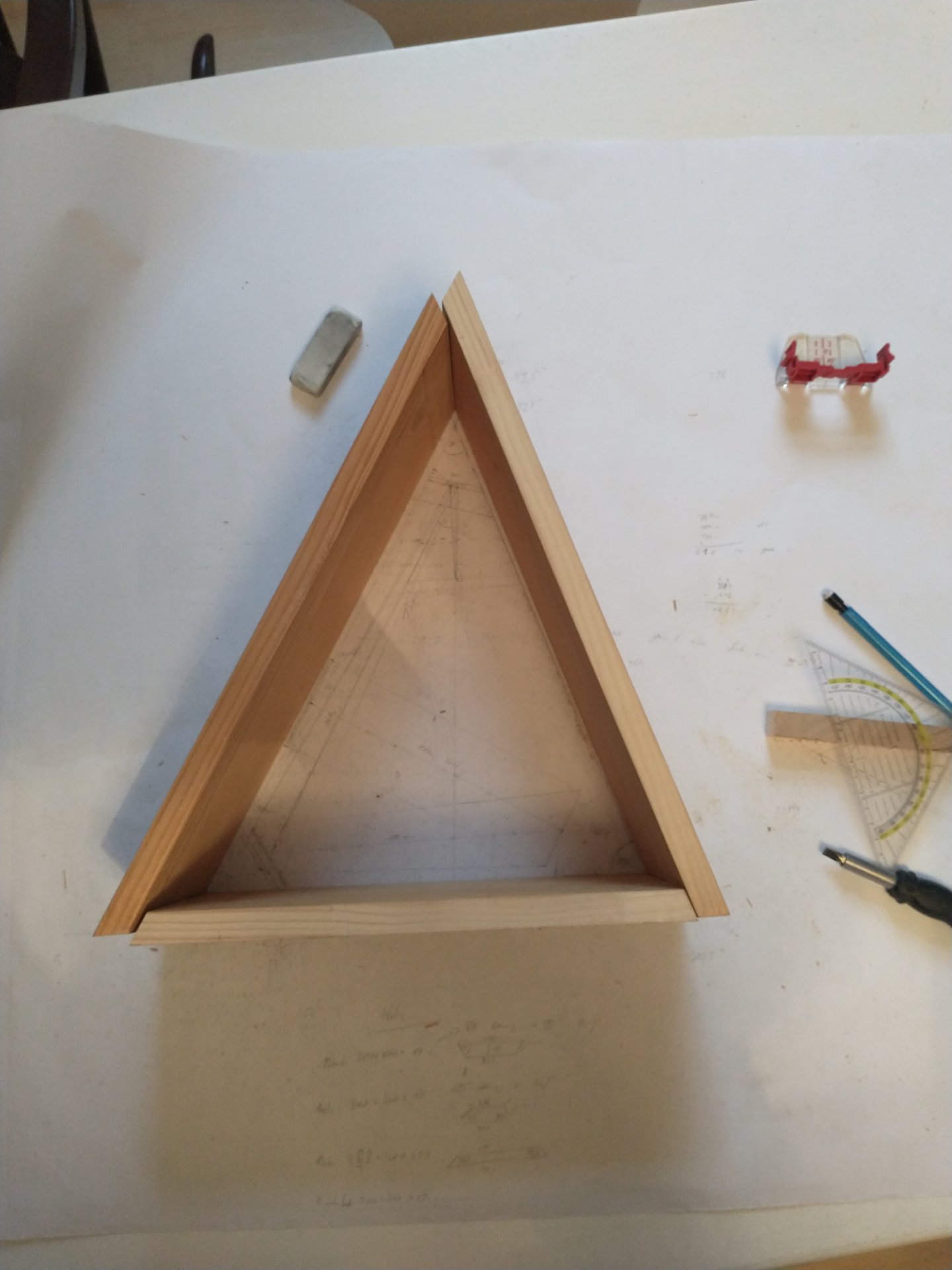

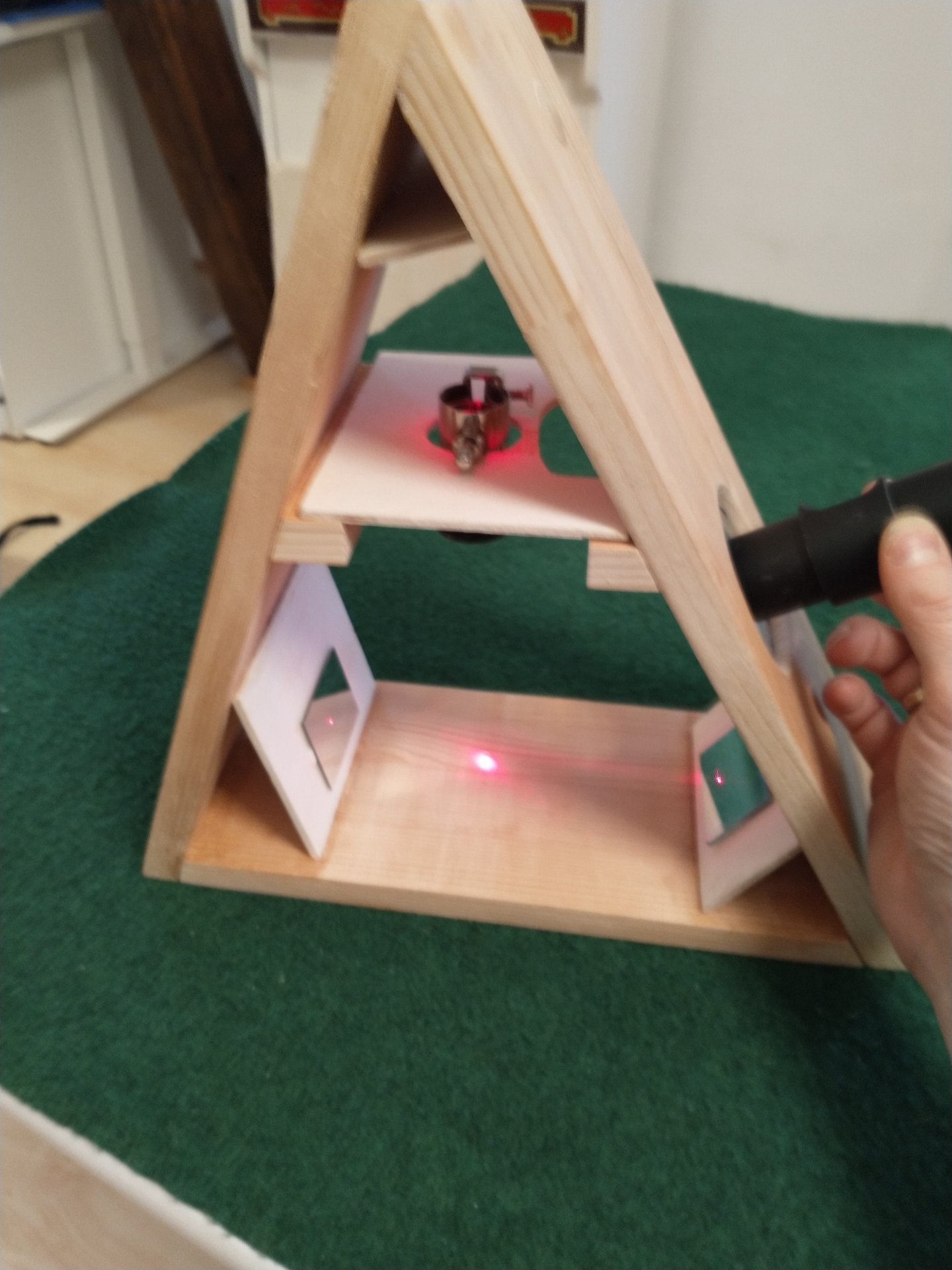

Als Werkzeuge kamen eine Stichsäge, ein Bohrer und ein Multitool zum Einsatz. Einige Bauteile wie z.B. der Okularhalter und die Fixierung der Linsen müssen noch verbessert werden, aber der Strahlengang scheint mit Taschenlampe/Laser zu funktionieren...

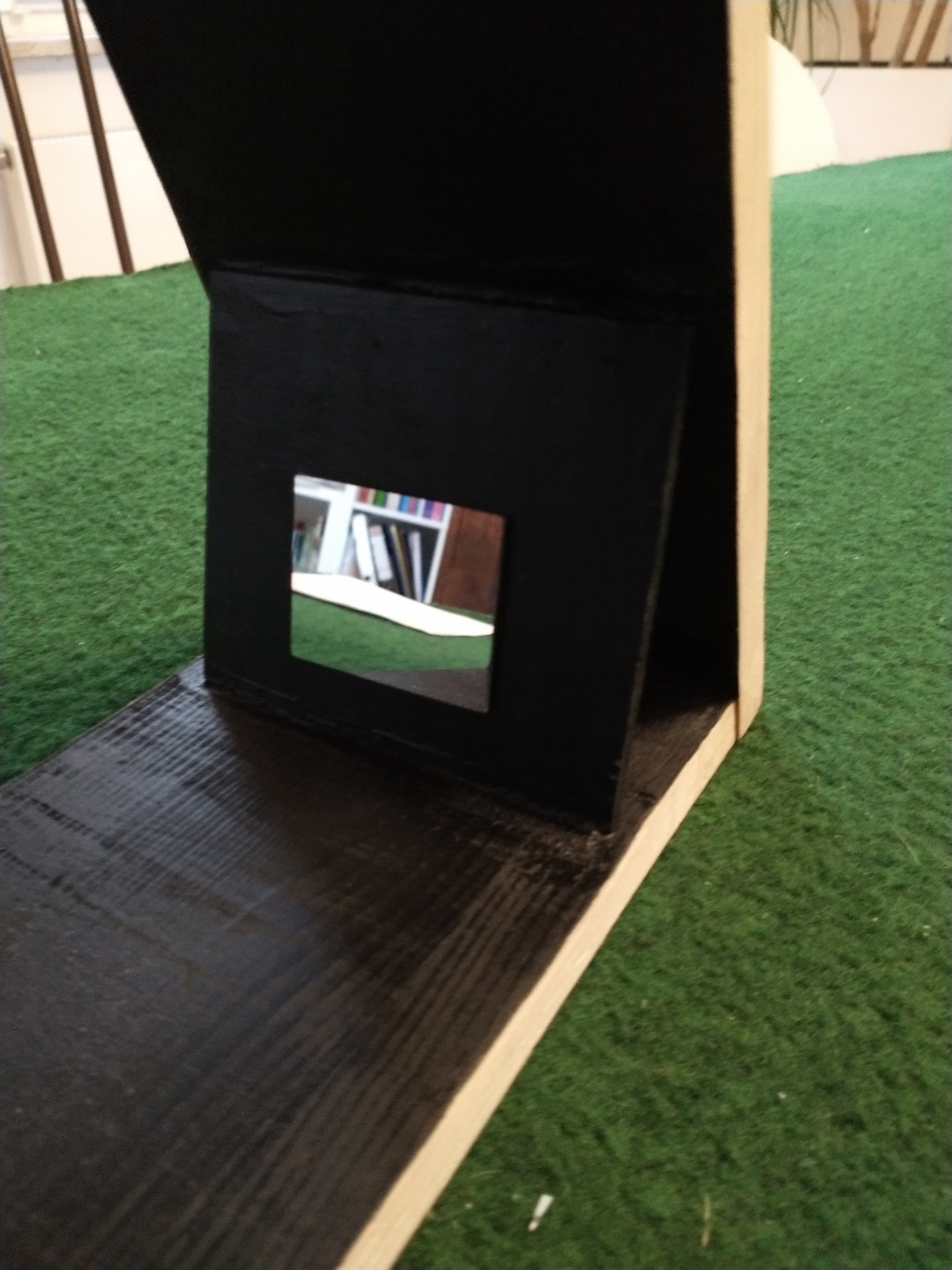

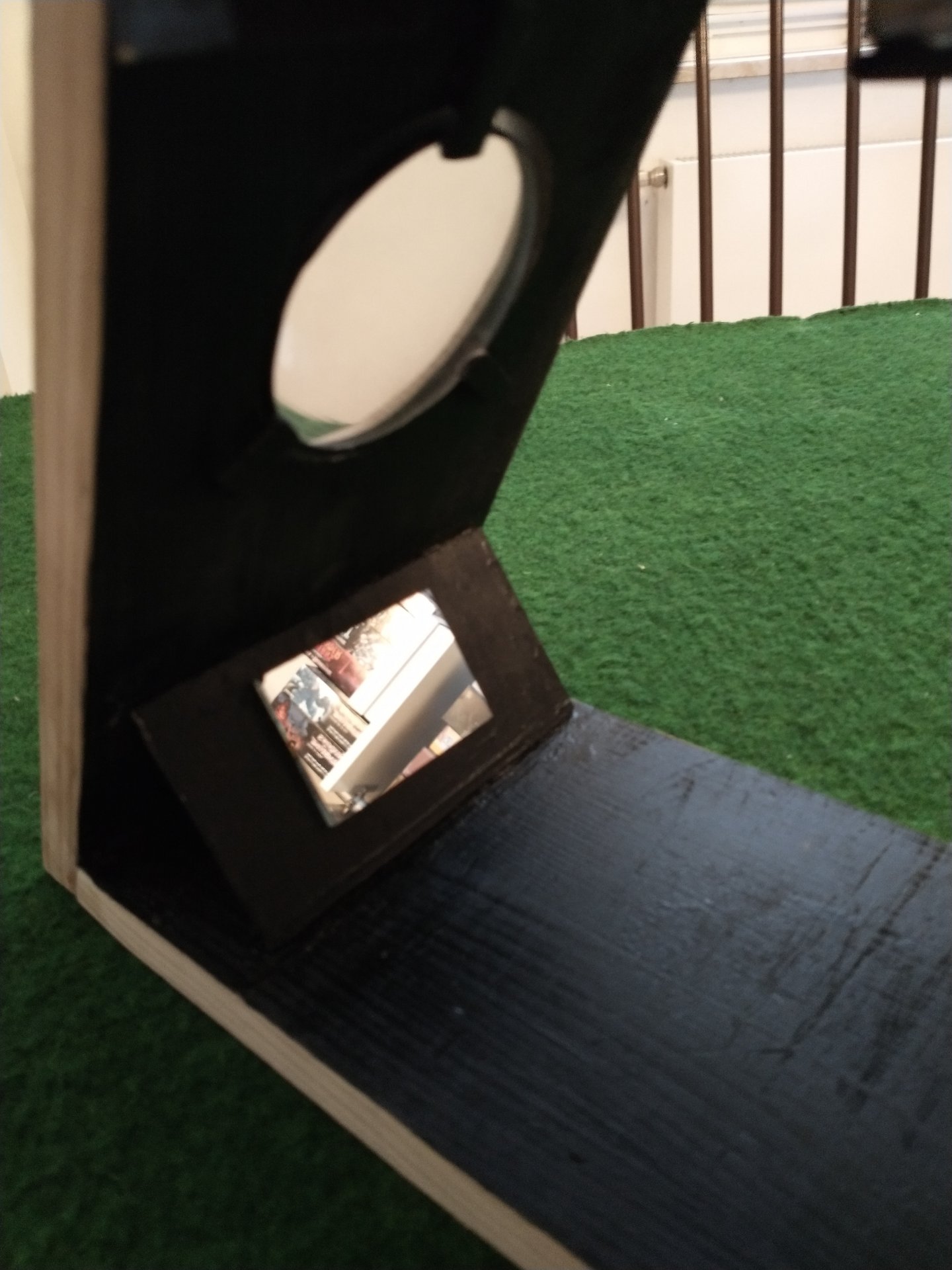

Die Spiegel habe ich derzeit mit Powerstrips fixiert. Die Linse scheint leider etwas vom Glaspilz befallen zu sein und ist bislang locker in die Öffnung eingelegt, d.h. kann noch nach vorne herauskippen. Herausfordernd bleibt jetzt die Okularfixierung, mit der ich das Okular in der Höhe flexibel fixieren kann...

In Summe komme ich bis jetzt auf etwa vier Nachmittage Bastelzeit.

Liebe Grüße,

Stephan



[CaptainKirk]

Hallo Stephan, tolles Selbstbauprojekt. Darfst du gerne am nächsten Donnerstag zum Vereinstreffen mitbringen. Pass nur auf mit dem Glaspilz , nicht das du am Ende alle deine Optiken neu kaufen musst, aber du weißt ja, wir haben im Verein immer tolle Ideen, was du so kaufen kannst. Vielleicht wäre ein längerbrennweitiges Objektiv gut, da bräuchte man kein Okular mehr und benutzt den Brennpunkt der Linse.
Gruß Olaf und wann gibt es wieder Sonne...?????



[Bochumer1981]

Hallo zusammen,


Lieber Olaf, ich freue mich schon auf den Stammtisch und werde den Projektor gerne mitbringen. Danke für die Erinnerung mit dem Glaspilz! Ein Fotoobjektiv habe ich heute testweise eingesetzt. Aufgrund der geringen Maße passte das Gesamtverhaltnis leider nicht. Ich habe heute aber eine Lösung gefunden:

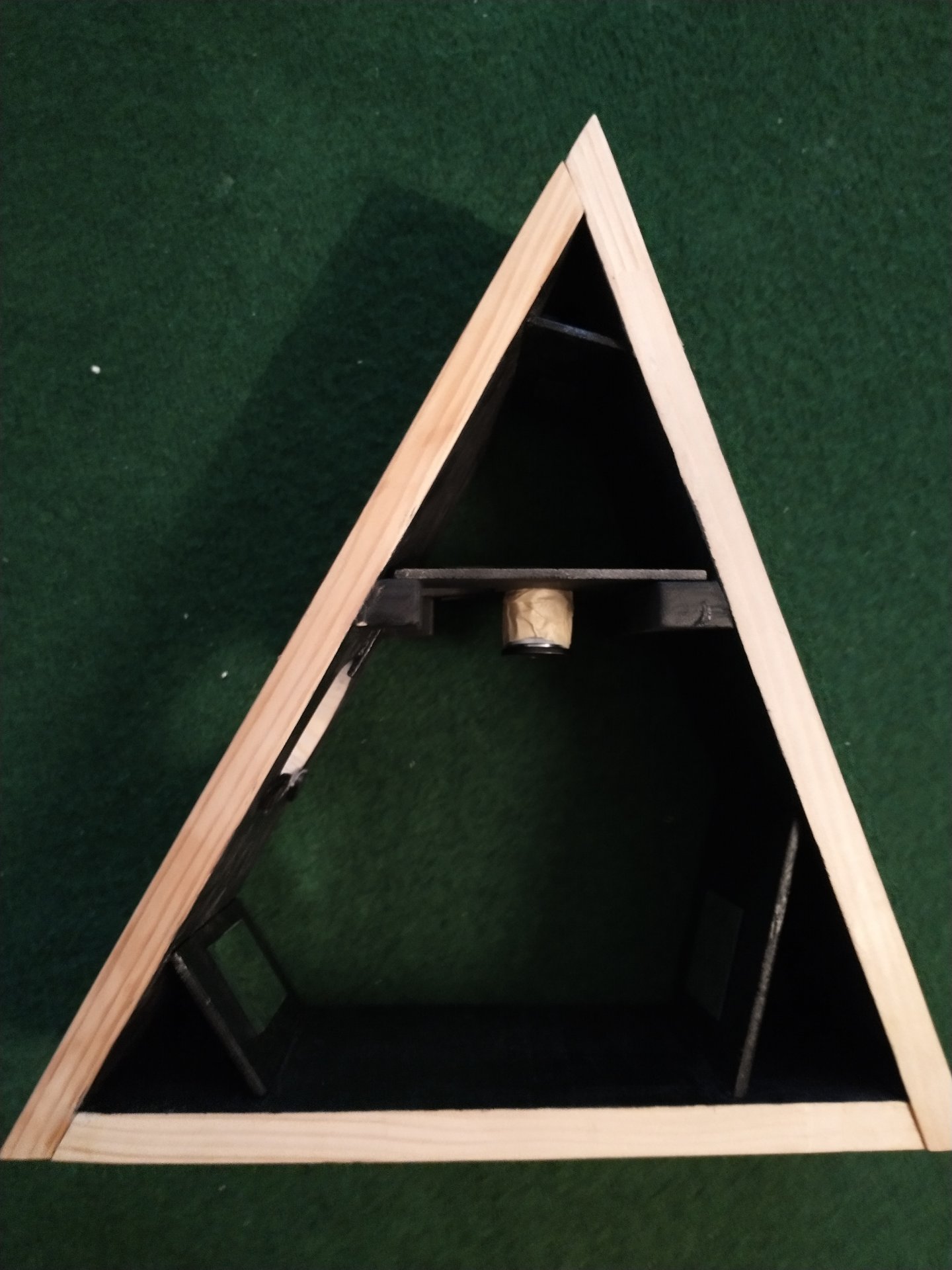

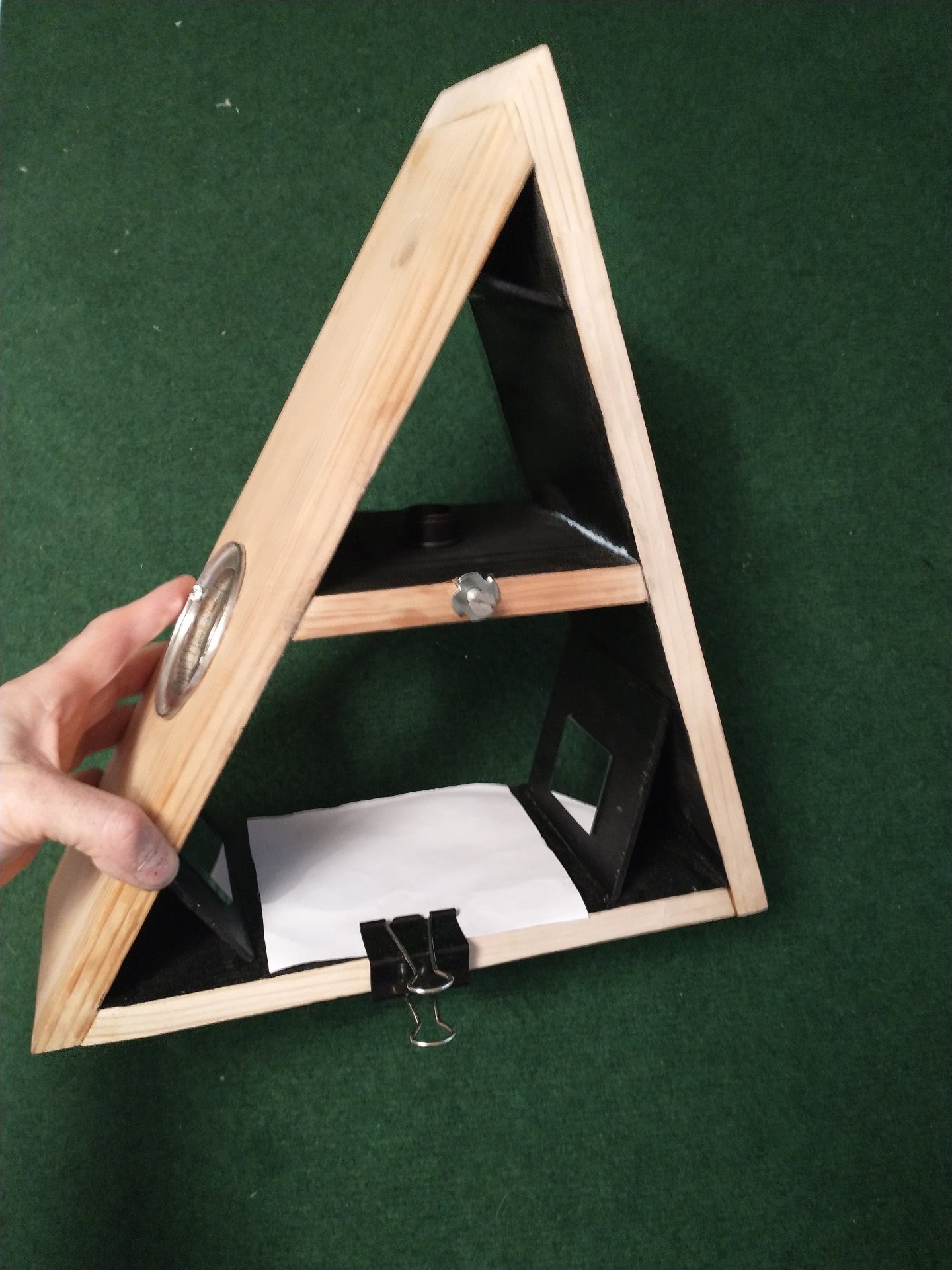

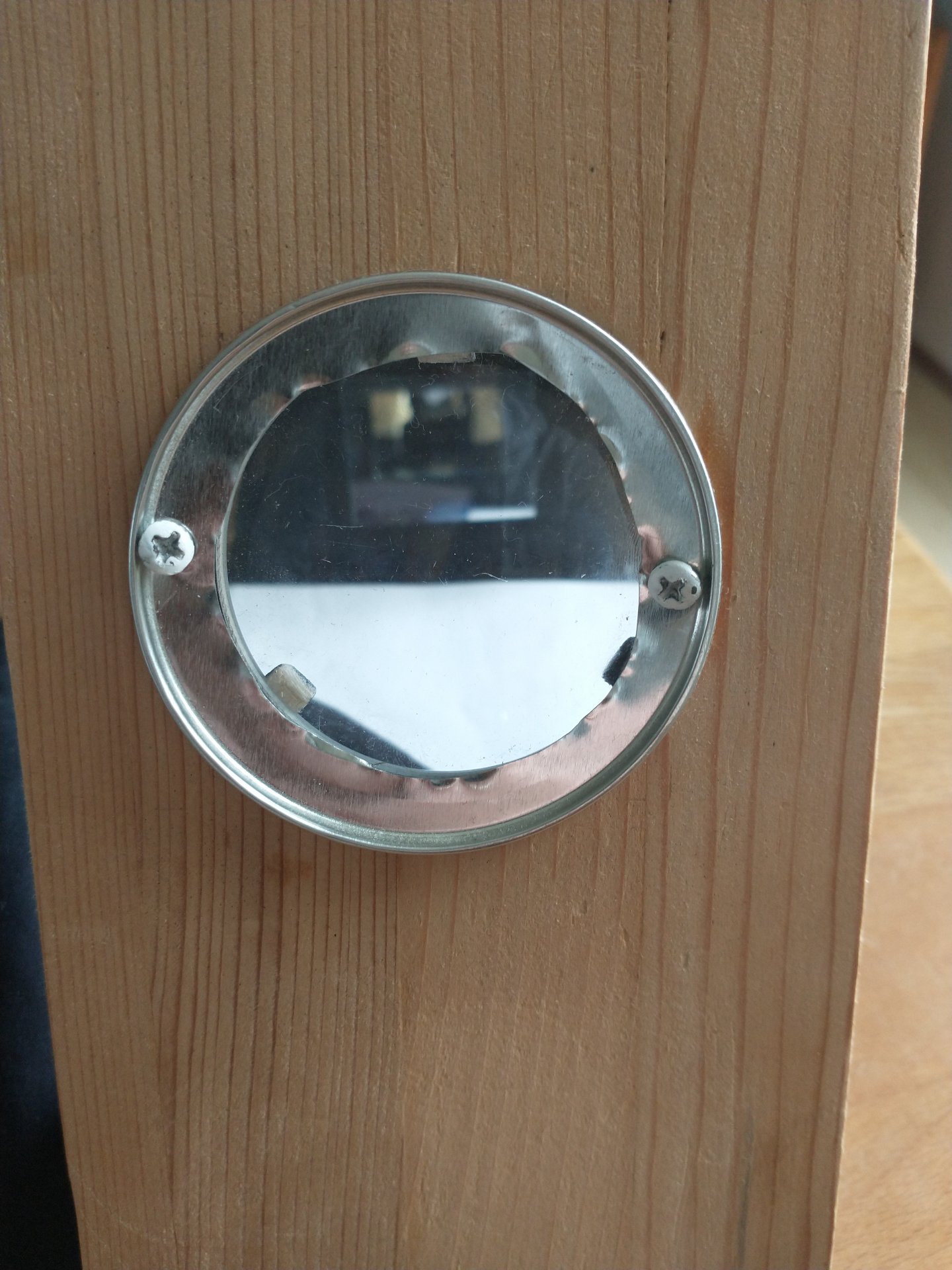

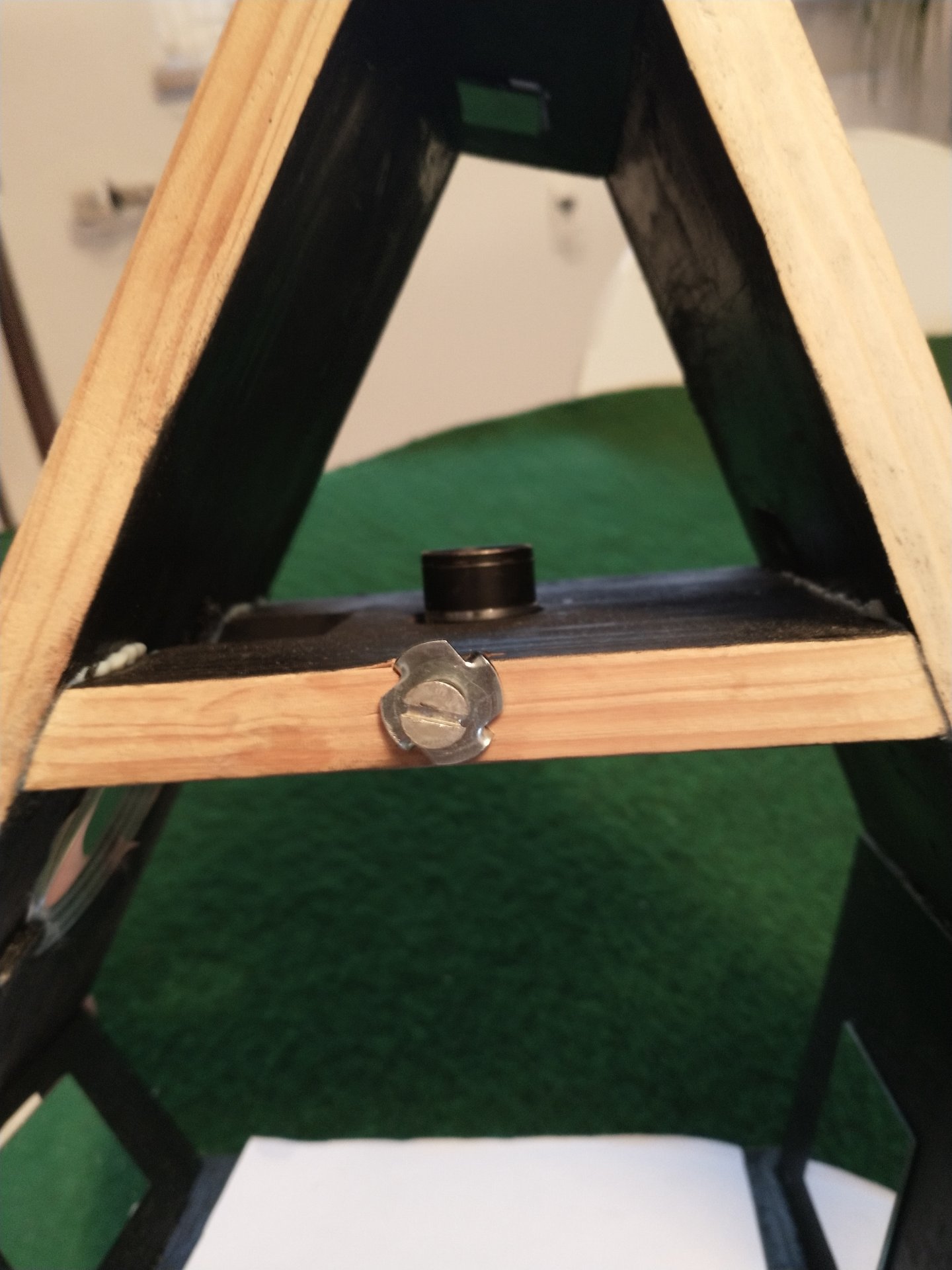

Heute habe ich die Höhe/Ebene des Okulars während einer kurzen Wolkenlücke an der Sonne unter realen Bedingungen testen können und den letzten Rest Holz sowie eine passende Einschlaghülse mit Schraube aus der Kramkiste meiner Werkstatt montiert. Mir macht es immer wieder Spass mit "Resten" kreative Lösungen zu finden. Die Okulare lassen sich nun in der Höhe flexibel fixieren. Die Linse habe ich vorübergehend mit dem Alu-Boden einer Chips-Verpackung fixiert. Da kommt definitiv aber eine weniger scharfkantige und ansehnlicher Lösung. Und....es klappt! Die Kinder haben dann noch kurz mit mir die Abendsonne genossen. Für ein kurzfristiges und kostengünstiges Bastelprojekt mit bescheidenen Mitteln habe ich den puristischen Blick auf die Sonne heute Abend sehr genossen.

Liebe Grüße,

Stephan



[mkoenig66]

Hallo Stephan,

das ist klasse zu sehen, dass dir der Bau gelungen ist.

Es ist wirklich erstaunlich, wie viel Interesse dieser Artikel noch immer hervorruft.

Und wie du schreibst, ist das Instrument für das ungefährliche Sonnenbeobachten mit Kindern ideal.

Schöne Grüsse,
Michael



[Bochumer1981]

Hallo zusammen!

Michael, vielen Dank für die Exceltabelle, die war sehr hilfreich, so wie auch der kostengünstige Tipp für die Bezugsquelle der Planspiegel!

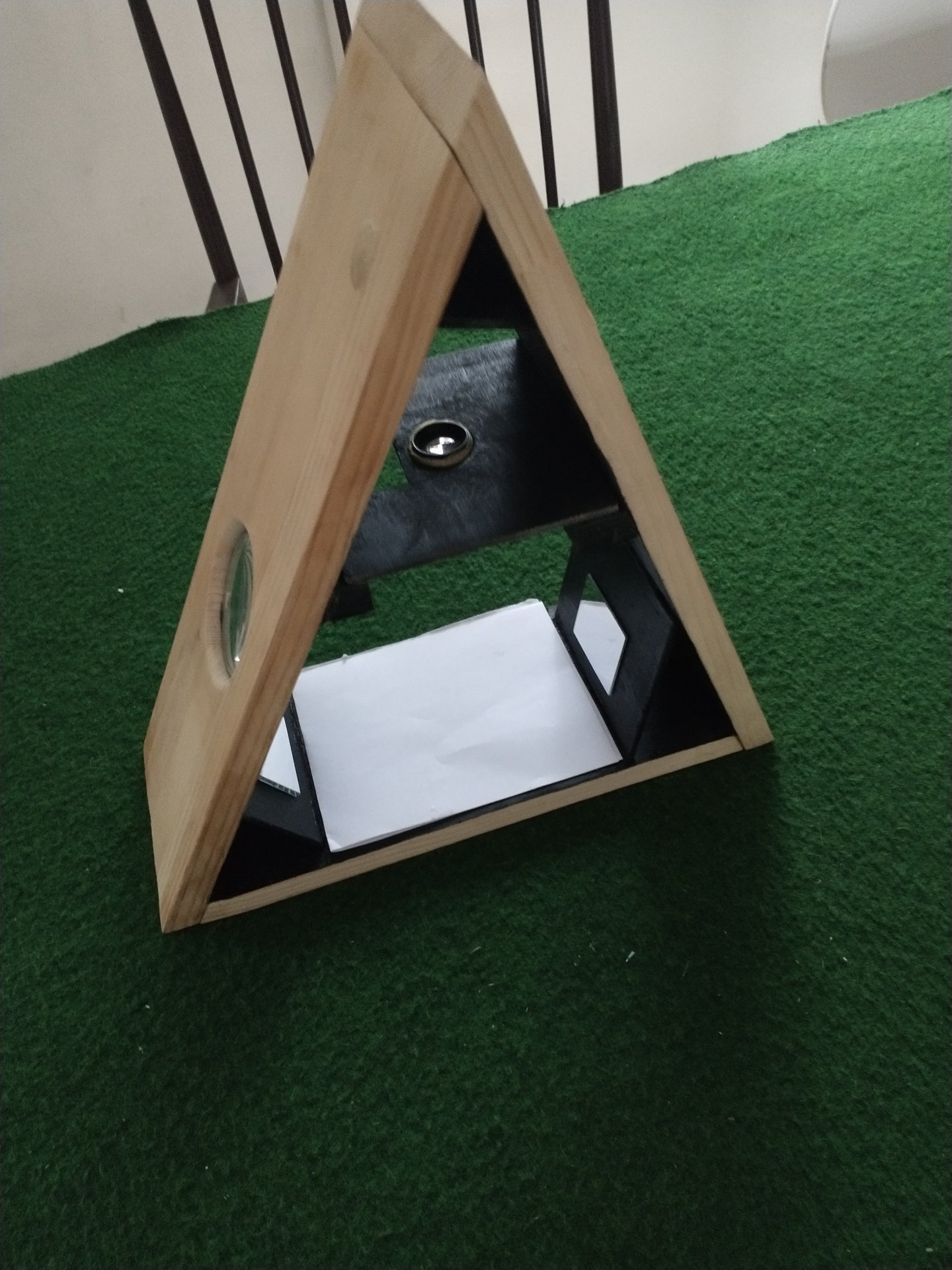

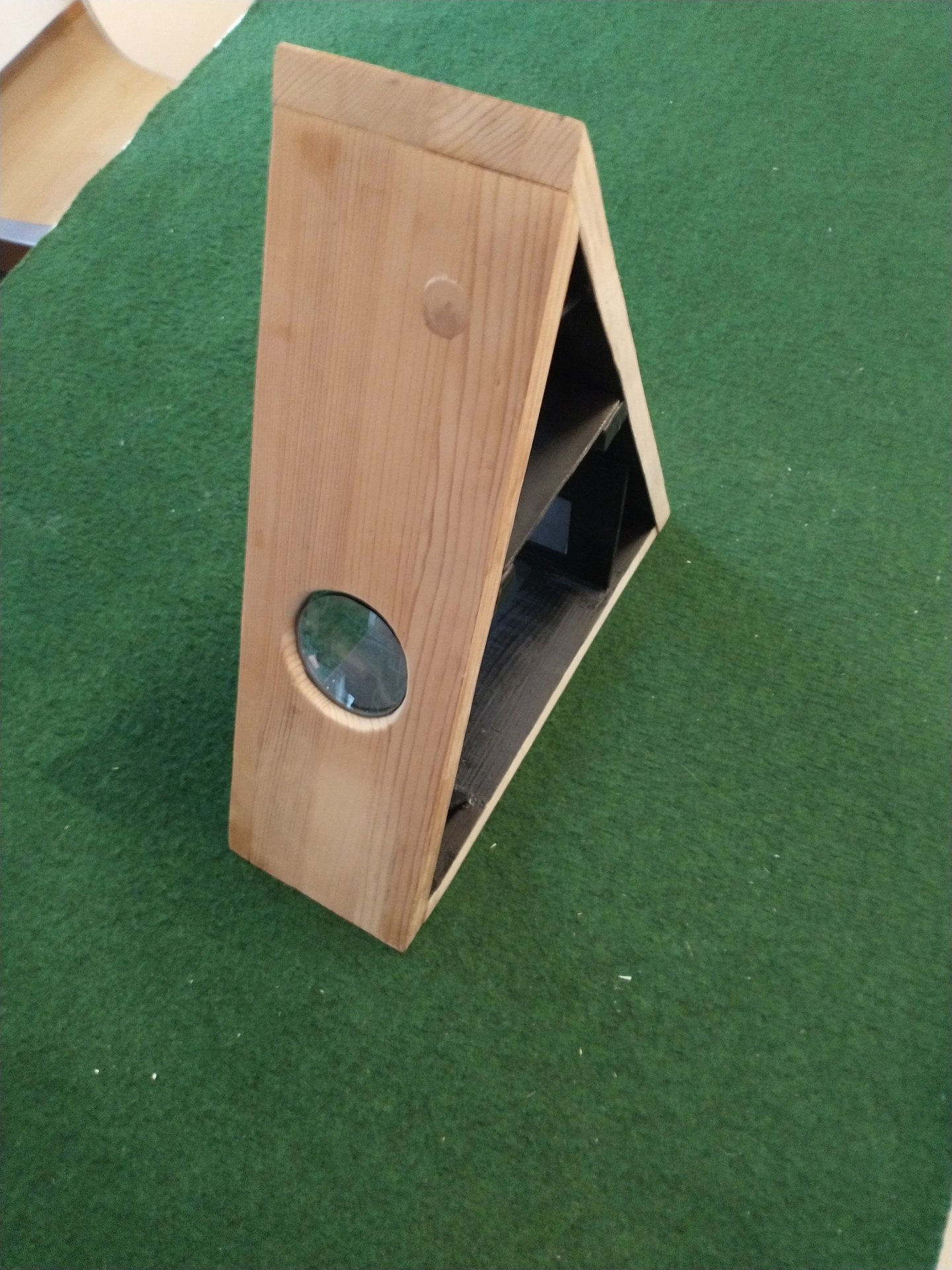

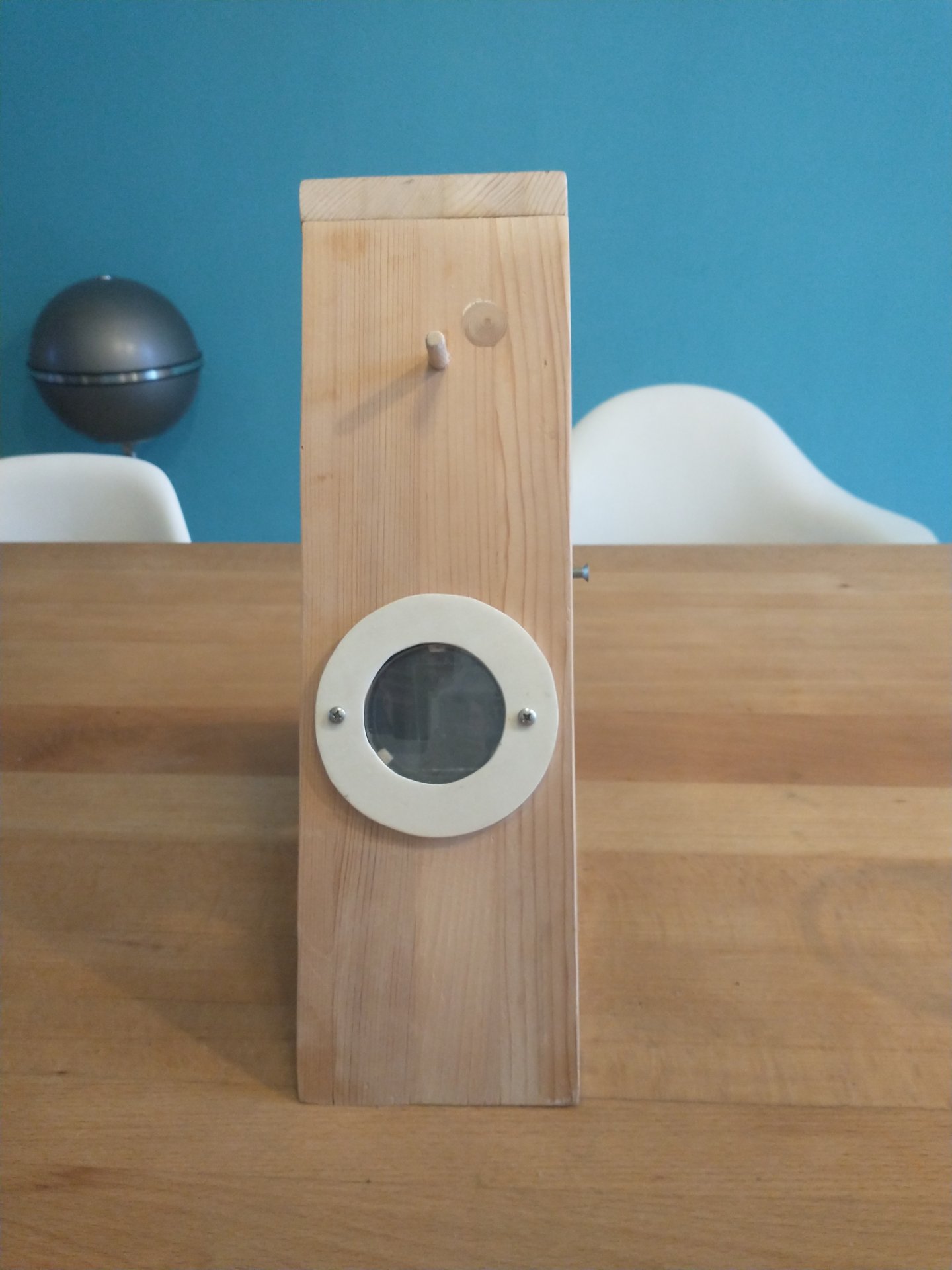

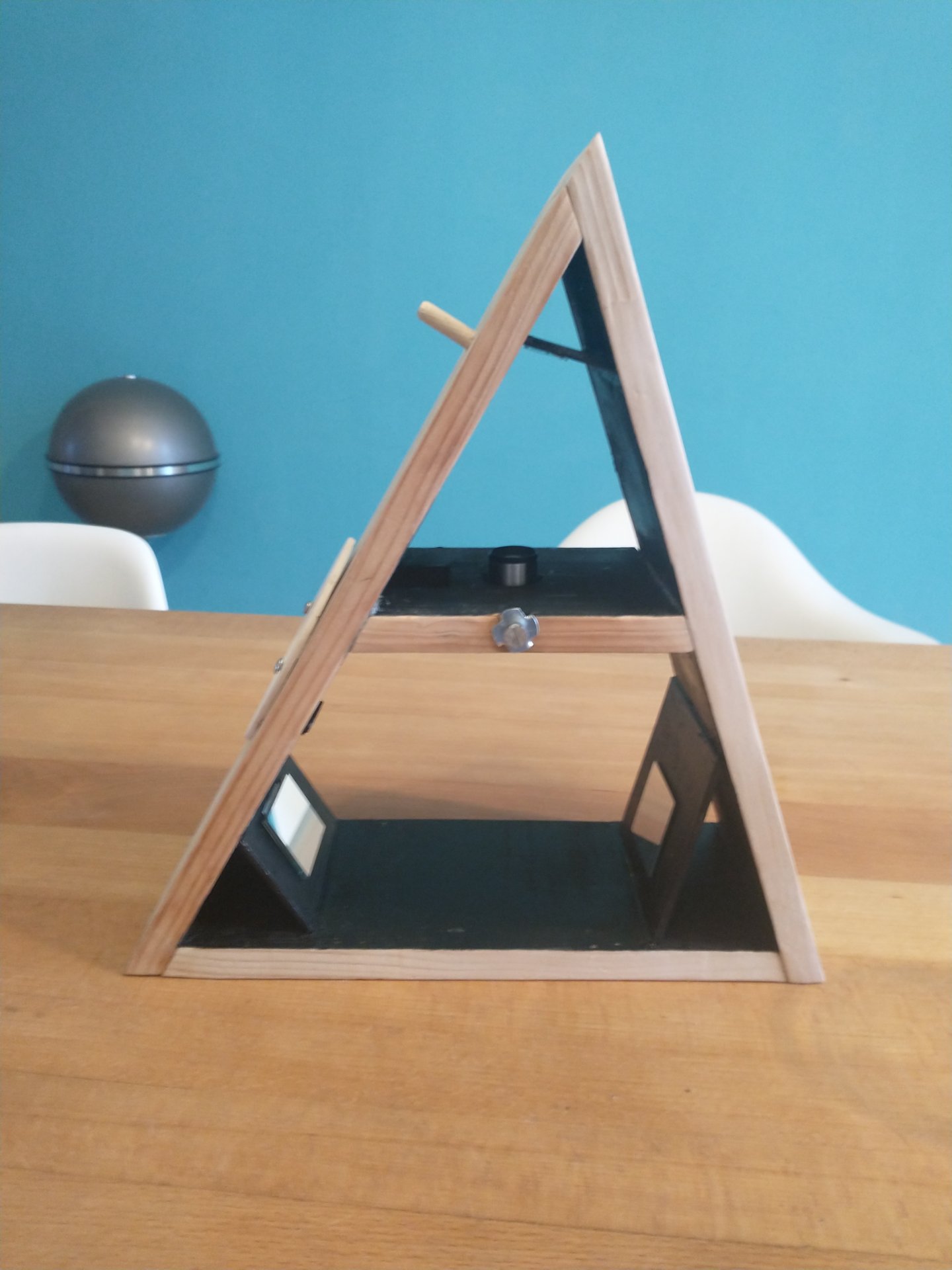

Ich habe gestern die entgültige Linsenfassung sowie ein Gnomon hinzugefügt. Ich denke, jetzt macht es auch äußerlich mehr her.

Liebe Grüße,

Stephan



[Bochumer1981]

Hallo zusammen,

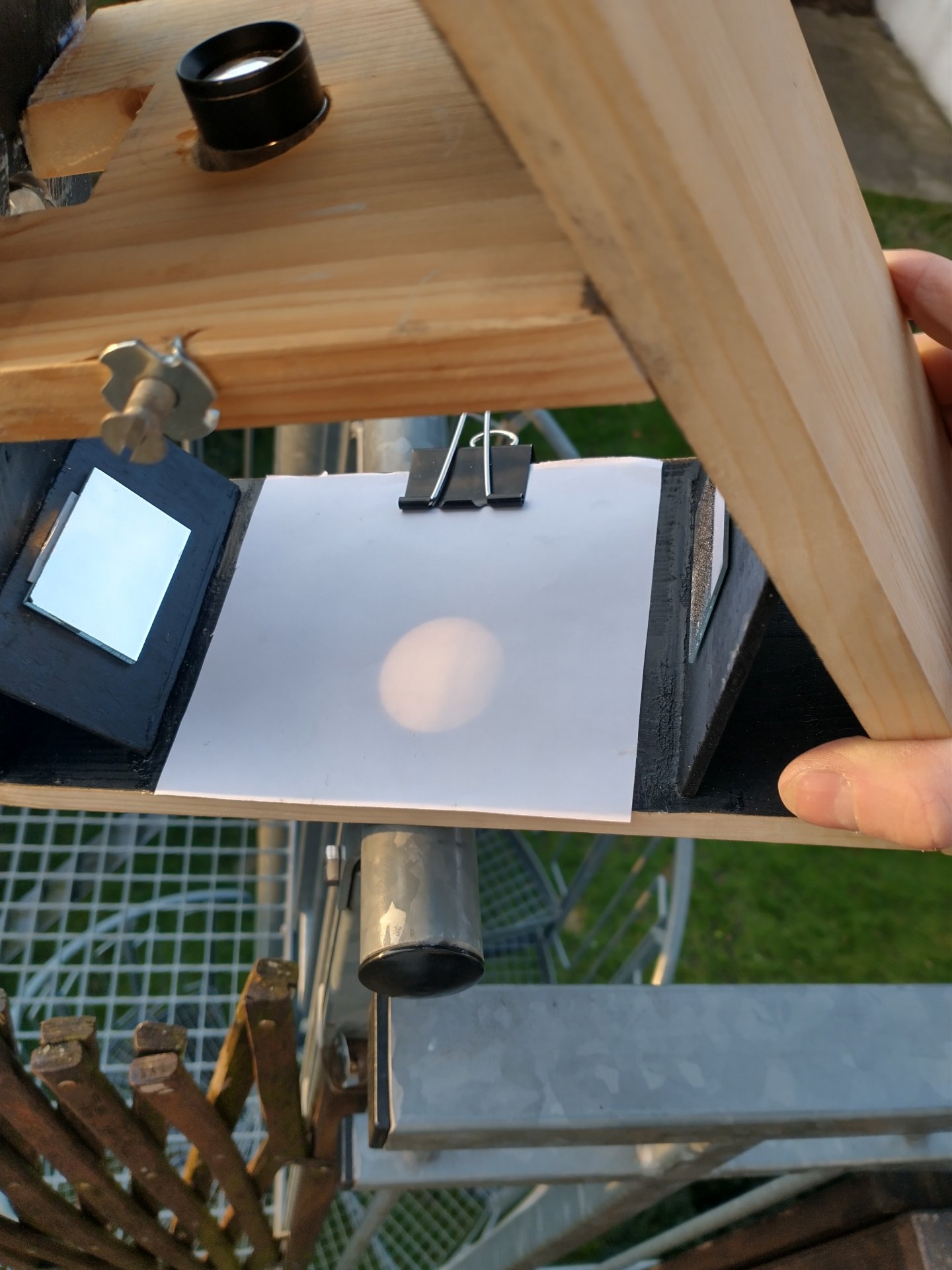

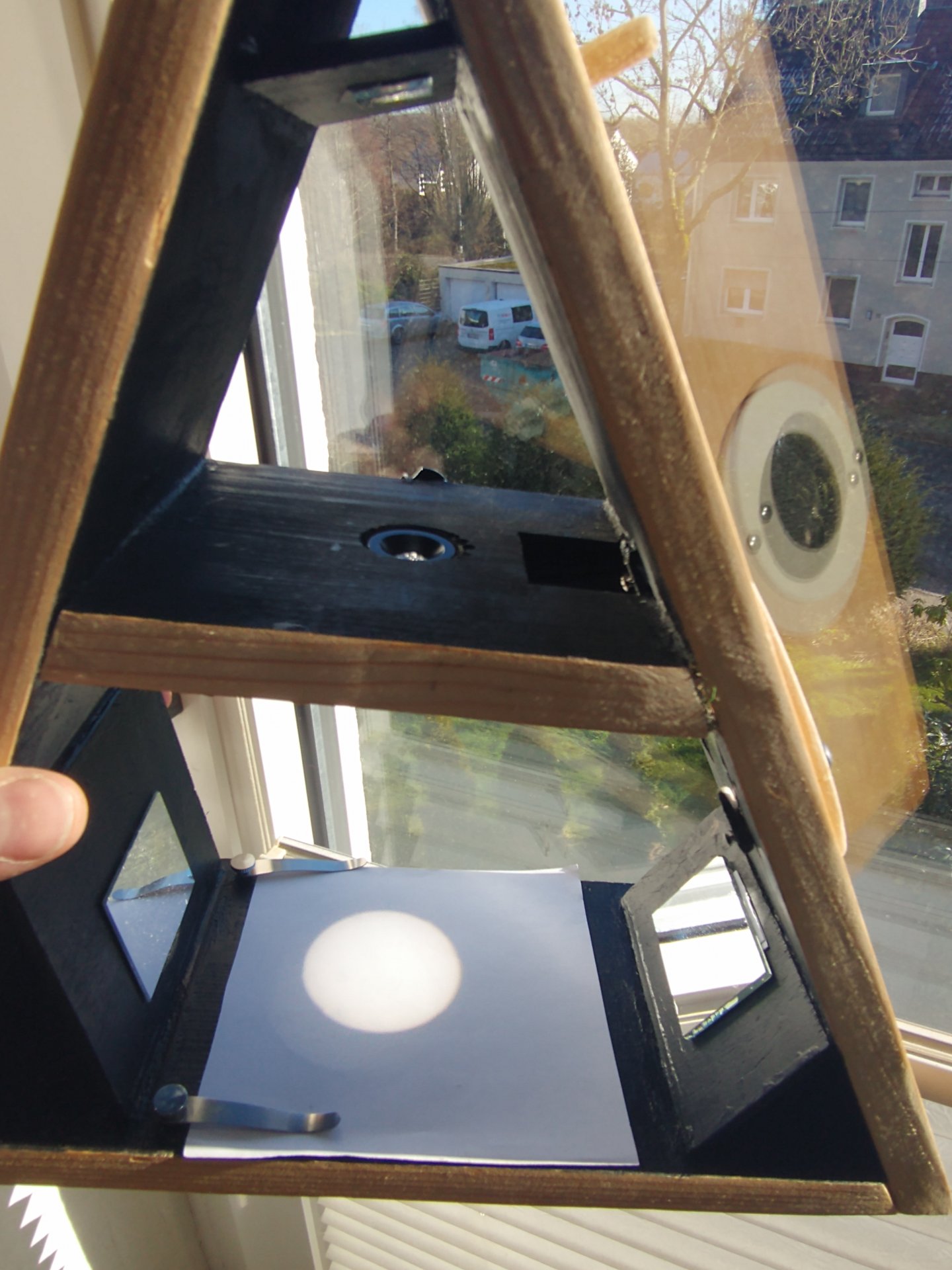

Ich habe heute ein anderes Okular getestet und komme auf ein "gutes* Sonnenbild (im Sinne von Kontrast) mit 5cm Durchmesser, auf dem definitiv auch Sonnenflecken zu erkennen sind. Das Foto gibt nur einen eingeschränkten Eindruck, da ich ohne Montierung und mit Smartphone in der anderen Hand nur schwer die Ausrichtung halten kann.

Damit steht dann auch das nächste Projekt: die Montierung. Ich bin für Ideen offen. Die Montierung des Originals gefällt mir gut und ist sicherlich umsetzbar, evtl. montiere ich nur eine Stativaufnahme auf die Unterseite? Vielleicht gibt es aber auch simplere Lösungen?

Liebe Grüße,
Stephan



[Bochumer1981]

Hallo zusammen,

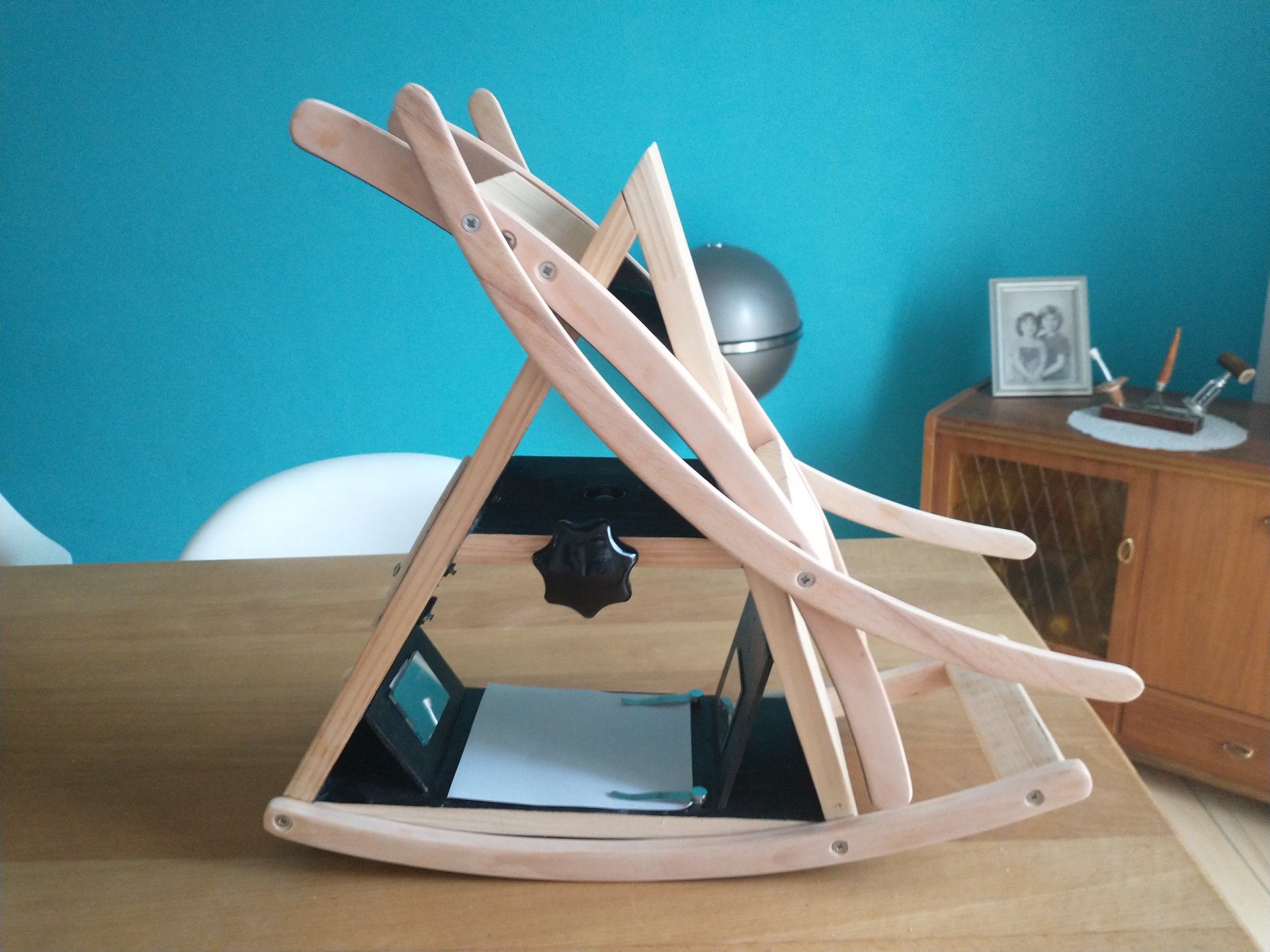

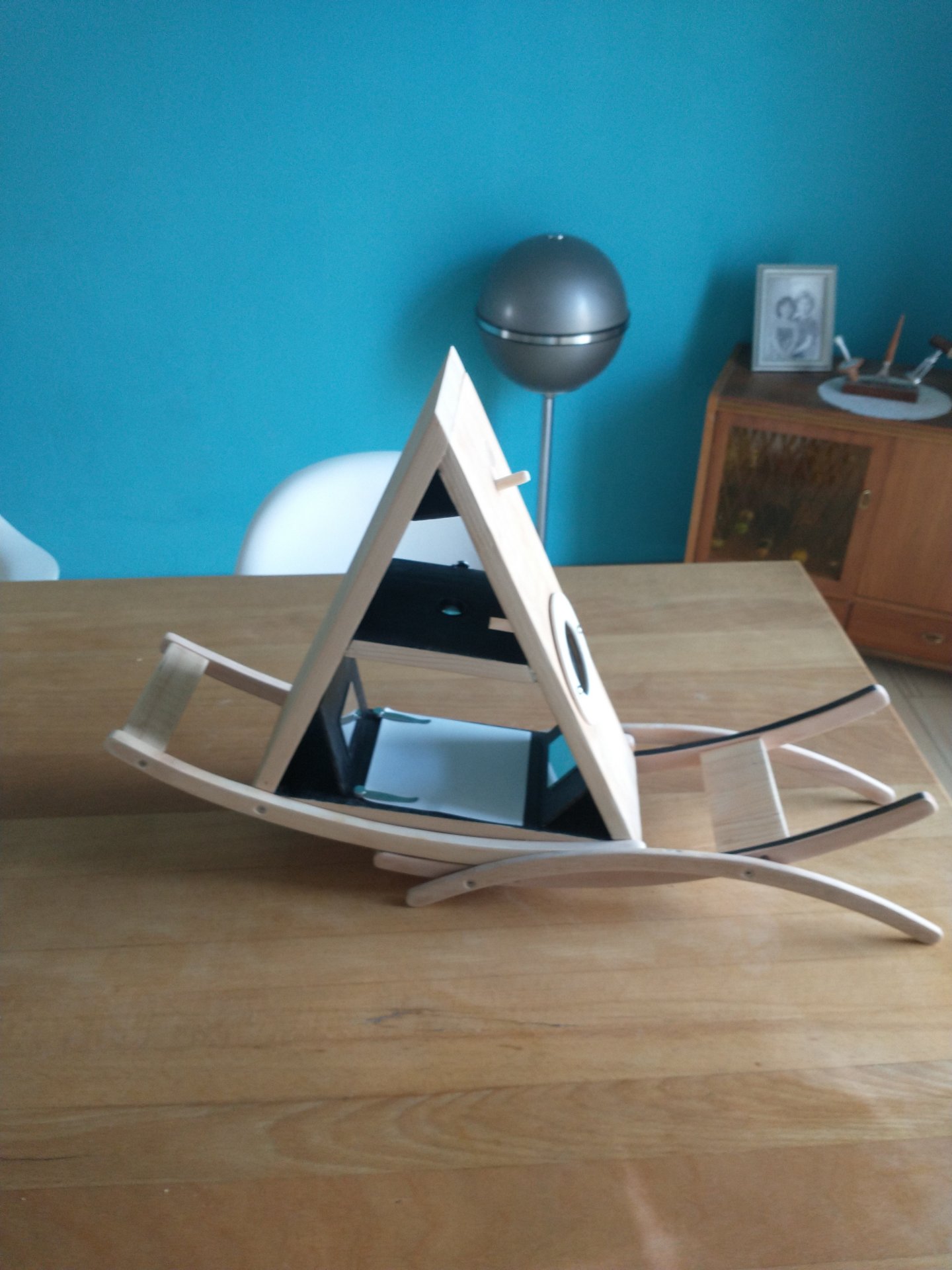

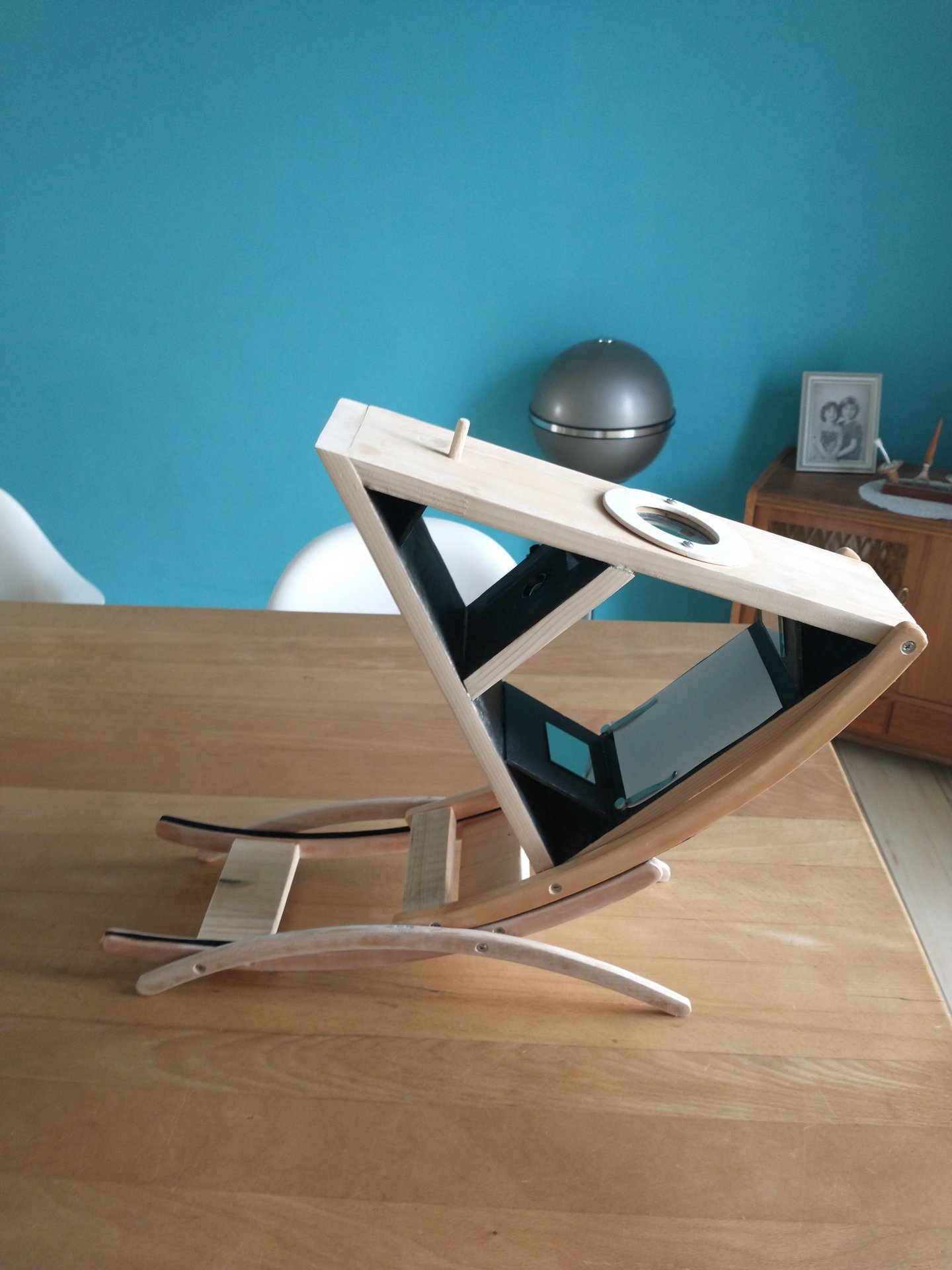

ich habe heute eine Kleiderbügel-Montierung für den Projektor gebaut. Für ausreichende Haftung der Schienen habe ich beidseitig schwarze Veloursfolie verklebt. Nun ist die Beobachtung vom Horizont bis Zenit möglich. Zusätzlich habe ich mir noch einen Sterngriff zur Fixierung des Okulars gegönnt. Die Montierung kann für den Transport am Projektor fixiert werden. Für mich ist das Bastelprojekt damit beendet und ich freue mich auf die kommenden Sonnentage. Vielen Dank für eure Anregungen!



Liebe Grüße,

Stephan



[Schmitti]

Hallo Stephan,

die Montierung ist genial und handwerklich schön gearbeitet. Glückwunsch!

CS Gerhard



[eckehardt70]

Hallo Stephan,
ist ein richtiges Schmuckstück geworden! Glückwunsch und viel Freude mit dem Sonnenprojektor.
Finde es Klasse, wenn so etwas schön und funktionell umgesetzt wird!

Gruß Thomas
