Telementor 2 Innenfokussierung Lage Teflon Pads

Status
Es sind keine weiteren Antworten möglich.

EnricoLE

Aktives Mitglied
Hallo,

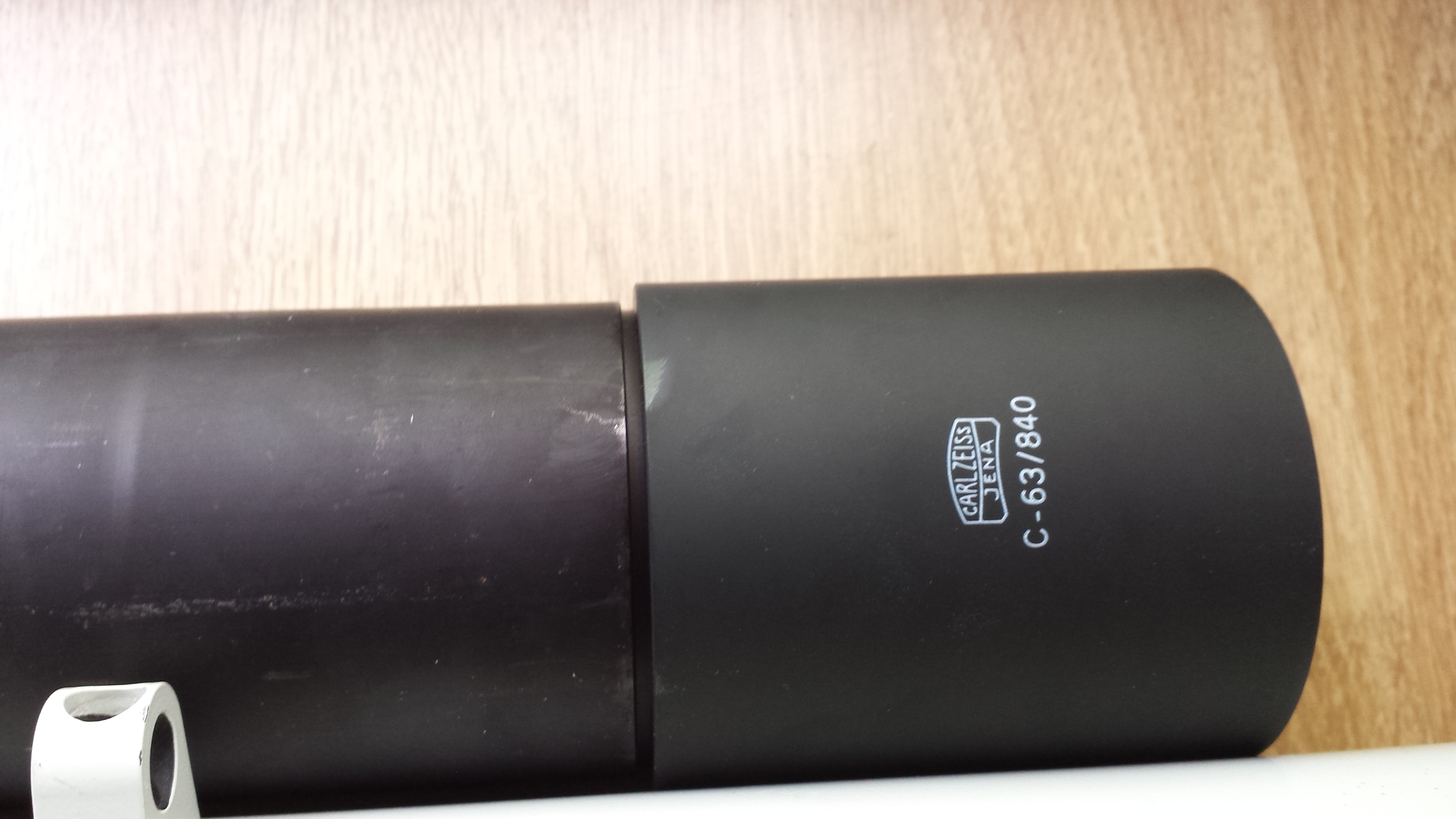

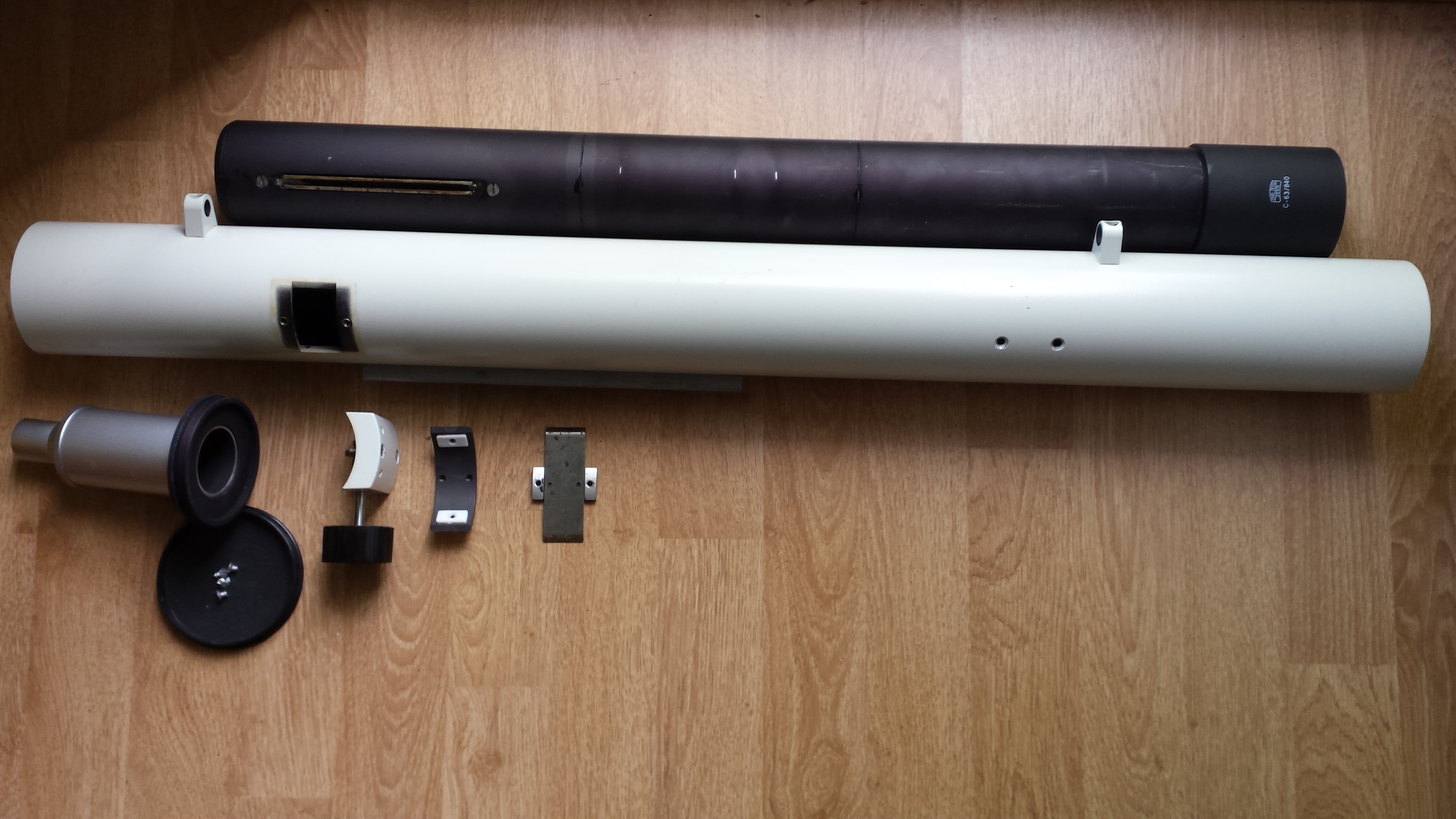

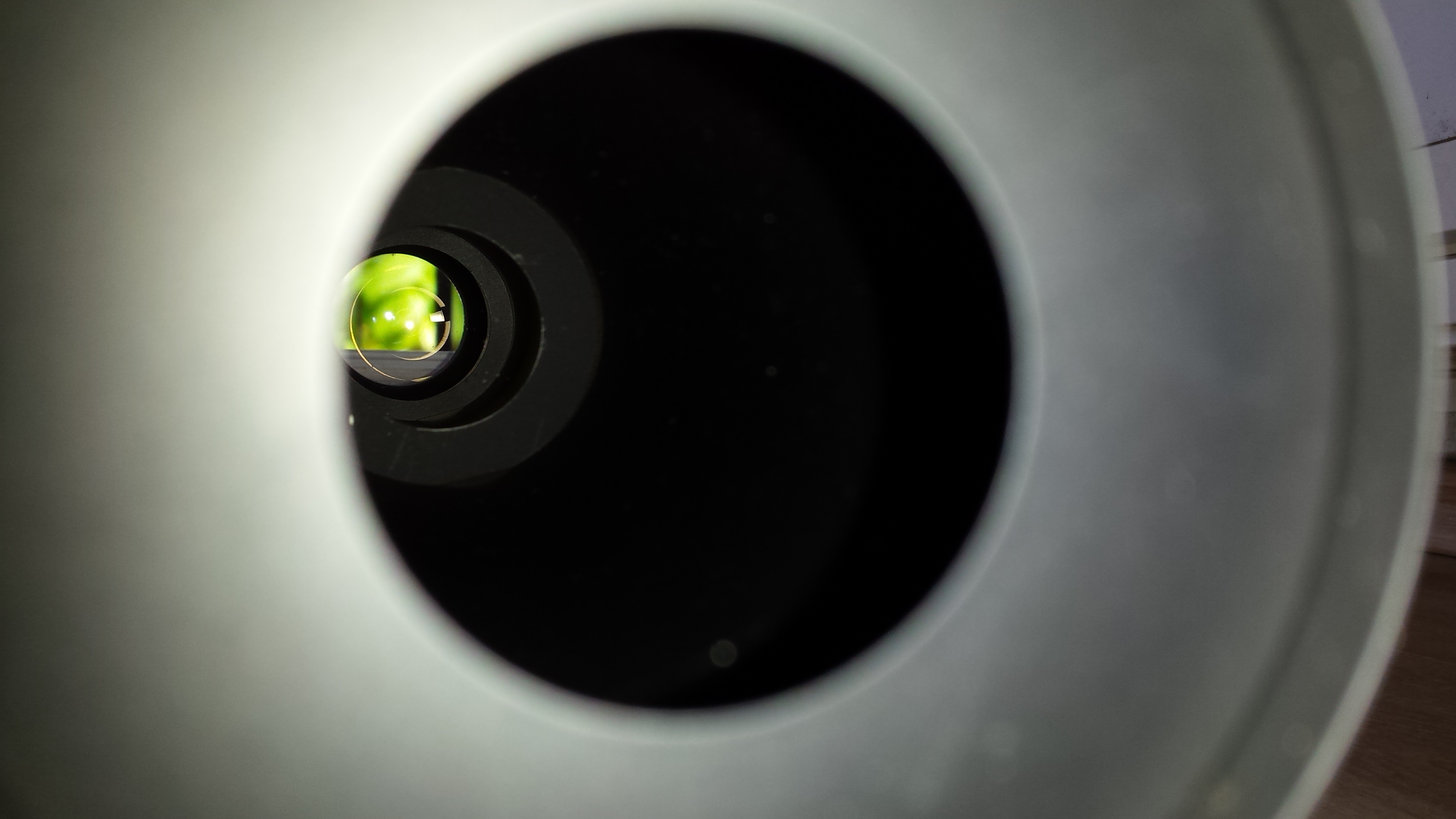

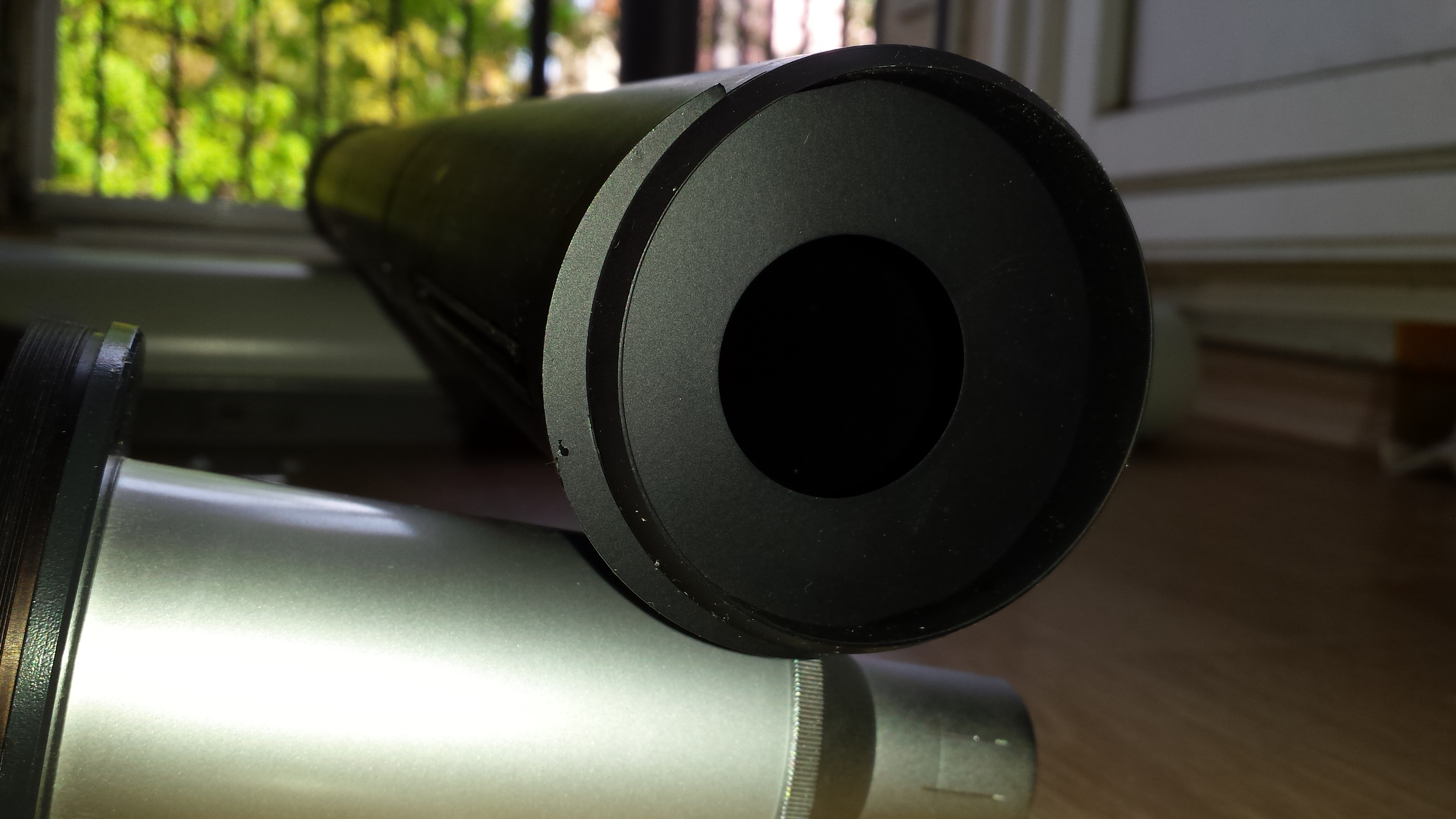

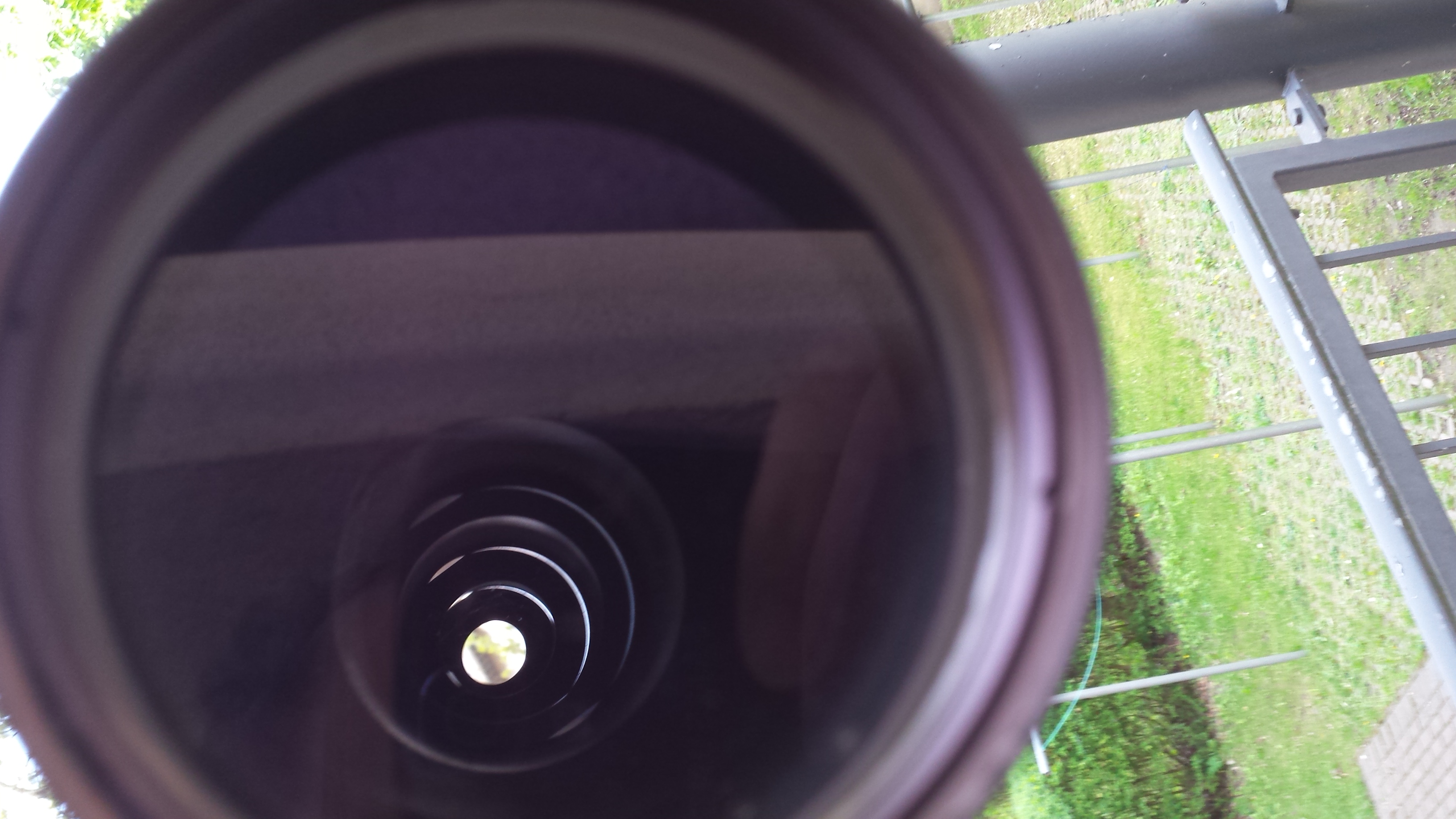

im Telementor 2 sitzt ja ein zweiter Tubus samt Objektiv und Blenden im äußeren weißen Tubus.
Dieser innere Tubus wird nach vorn und hinten verschoben mit Hilfe des Fokussierrades.
Der innere Tubus liegt beweglich auf Teflon Pads.Due Pads sind auf halbrunden Metallschalen aufgebracht.

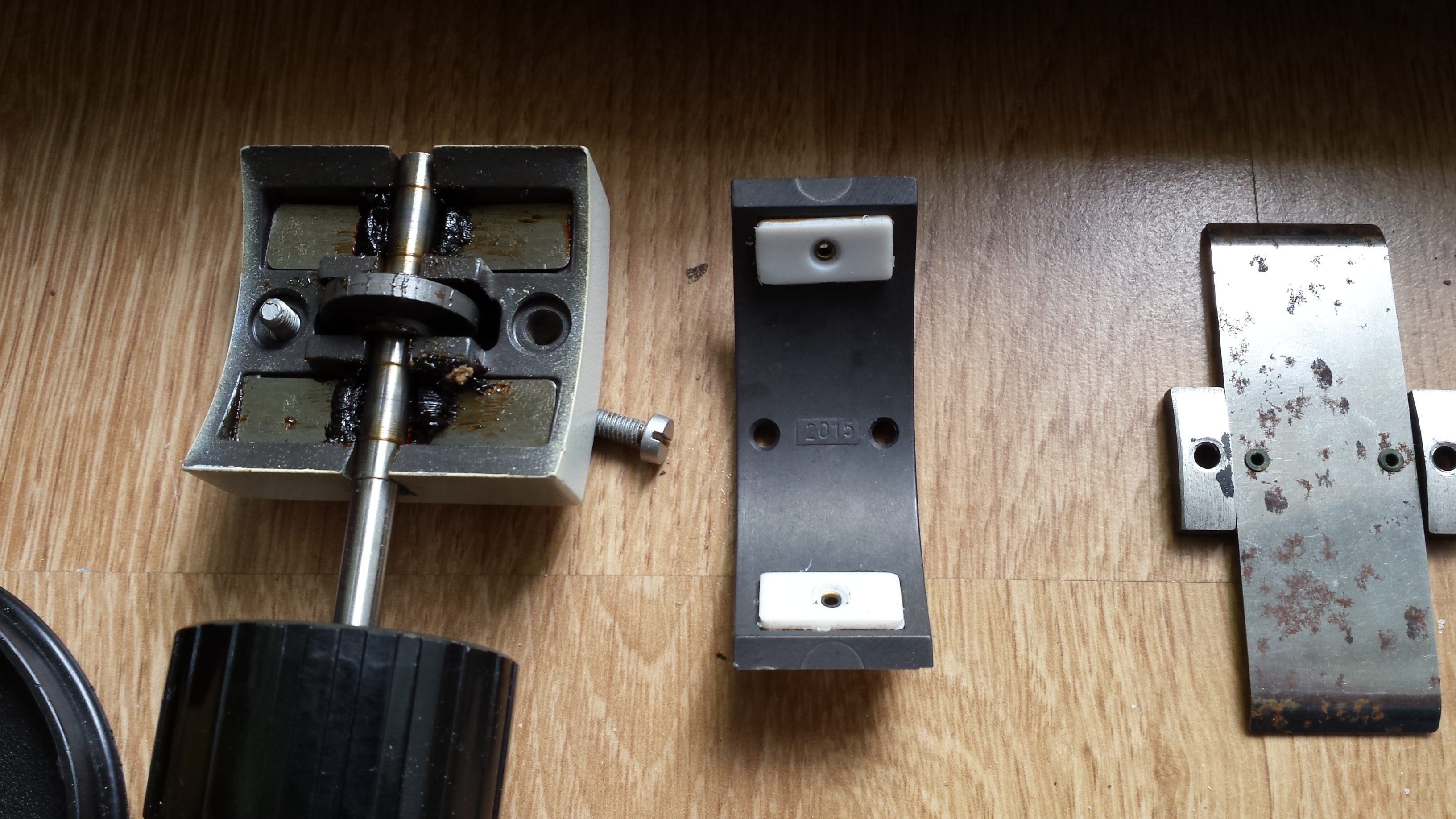

Es gibt 2 halbrunde Schalen mit je 2 Pads also 4 Lagerpunkte und 1 federbelastetes Teil mit nur einem Pad.

Ich würde von Telementor 2 Besitzern nun gern wissen, ob die zwei Halbschalen mit insgesamt 4 Pads am Objektivende verbaut werden müssen und das Pad mit der Feder und einem Pad gegenüber dem Fokussierer?
Nur so macht es eigentlich Sinn.
Man sieht sehr gut, das der gesamt innere Tubus eigentlich nur auf 5 punkten lagert.Am Objektiv auf 3 Punkten und am Okular nur auf 2 Punkten.

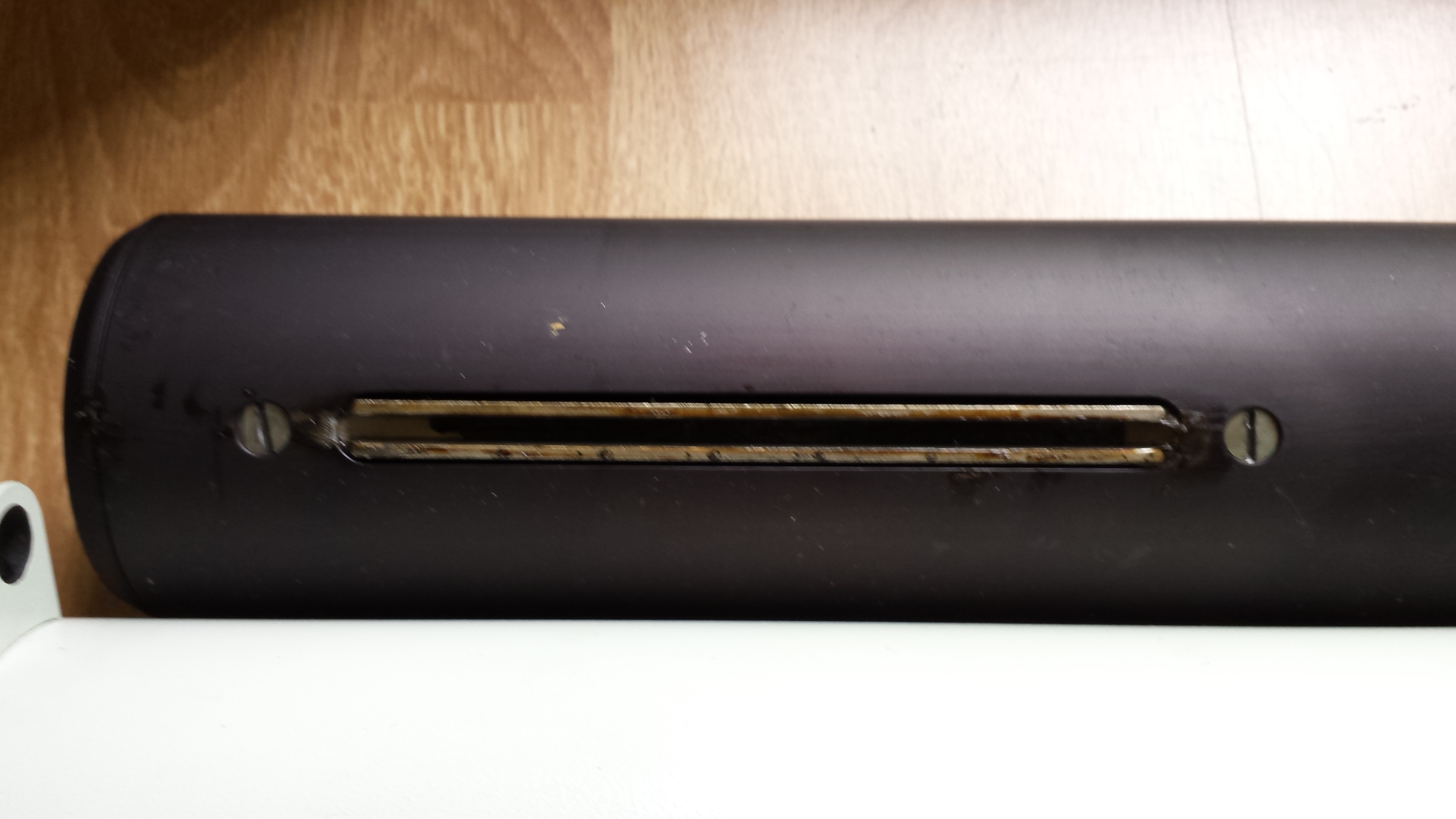

Den Gegenpart okularseitog nimmt ja die Fokussiermechanik ein.

Das federbelastete Pad macht gar keinen Sinn. Die Feder kann gar keinen Druck ausüben, da die Halterung des Pads ja bereits am Rohr anliegt.

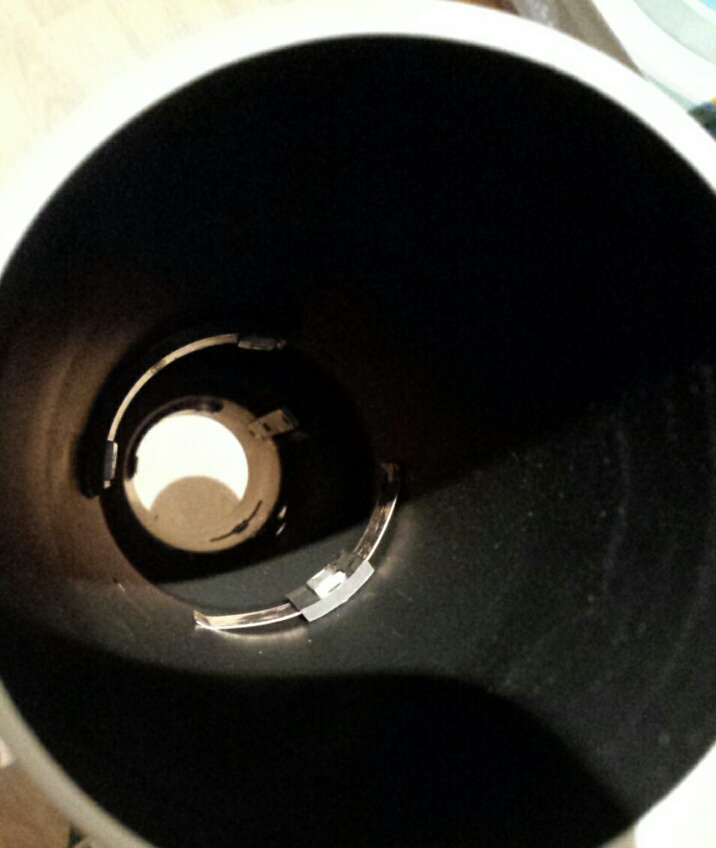

Lager auf der Objektivseite

Link zur Grafik: http://www.autozubehoer-tuning.de/Objektivseite.jpg

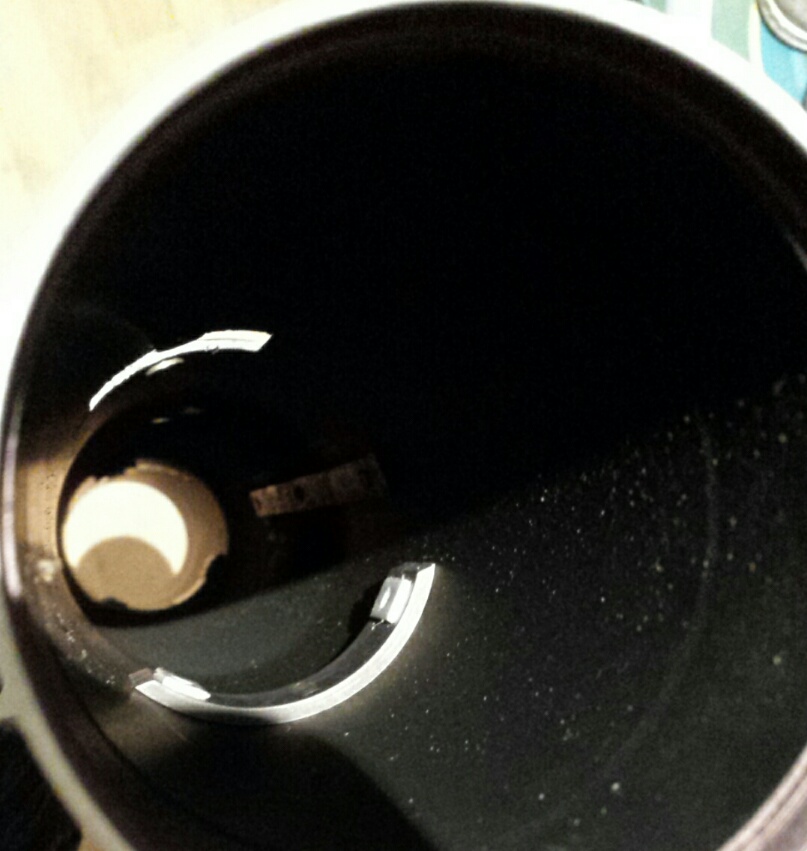

Lager auf der Okularseite

Link zur Grafik: http://www.autozubehoer-tuning.de/Okularseitig.jpg





Zuletzt von einem Moderator bearbeitet:
Hallo,
meines wissens wird mit Hilfe der kleinen äusseren
Madenschrauben Druck auf die Teflonpads ausgeübt.Wichtig dabei fürs gute gleiten des Innenrohrs muss Druck afgebaut werden, über das Anziehen oder hereindrehen der Madenschrauben nach innen.
Dann spannen sich auch die Federn.

viele grüsse!
Jan
