Moinsen!
Ich hatte zuletzt das Problem, dass ich leider nicht so richtig gut Platz habe, um mehrere Optiken horizontal zu lagern und für vertikal fehlten mir irgendwie die Möglichkeiten.
Also musste ein Teleskopstand her, der idealerweise gut in die vorhandene Nische neben einer Regelwand (etwa 55x40cm Grundfläche) passen und zwei Teleskope (6" Newton und 4.5" Refraktor) nebeneinander tragen sollte. Am Ende sollte das Ganze auch nicht vollkommen senkrecht hängen, sondern leicht schräg, um das Anklemmen und Abnehmen etwas zu erleichtern. Einen Ausleger für die rückseitigen Längsstreben brauchte es eh, damit einem das nicht wegkippt, warum also nicht aus der Not eine Tugend machen?

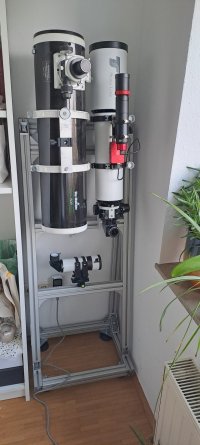

Herausgekommen dabei ist das hier:
Gebaut ist das Ganze aus 40x40 Nut8I Aluprofilen (Ich hab die economy-Variante genommen. Die ist nicht so massiv, sollte aber locker stabil genug sein. Limitierender Faktor sind meiner Ansicht nach eh die Schrauben, mit denen die Prismenklemmen angebracht sind (M6)). Konkret:
2 x 1170mm
2 x 1070mm (beidseitig mit Kerngewinde)
2 x 380mm
9 x 420mm
4 x Knotenplatte 80x80 (mit je 2 x Nutenstein und Schraube M8)
4 x Stellfuß D80, M8x35 (mit je 1 zusätzlichen Mutter M8)
4 x Gelenk 40x40 (mit 1 x Nutenstein und 2 x Schraube M8)
20 x Winkelverbinder 40x40 (mit je 2 x Nutenstein und Schraube M8)
(zusätzlich 4 x Nutenstein und Schraube M6 und 2 Prismenklemmen, siehe unten)
Ne Zeichnung findet Ihr anbei ...
Zur Befestigung der Teleskope dienen 2 Prismenschienen. Um die anzubringen werden noch 4 Nutensteine mit M6-Gewinde (und natürlich entsprechende Schrauben benötigt).
Die sind auf zwei Längsstreben geschraubt, so dass sie individuell in Höhe und vor allem links-rechts-Ausrichtung angepasst werden können (Genaugenommen stammen die Klemmen aus der Doppelbefestigung, aber das starre Maß und die Tatsache, dass dann beide Teleskope an nur 2 Schrauben hängen würden hat mir nicht so recht zugesagt). Außerdem dienen die Profile als Abstandhalter, so dass man bequem an den Handschrauben der Prismenklemme drehen kann.
Auf die untere Querstrebe passt noch bequem eine Klemme für eine kleine Optik, wie z.B. oben für einen 60mm-Sucher (Da ist ne Arca-Swiss-Klemme auf's Profil geschraubt) ...
In die Bodenplatte kommt noch ein Brett (32x42, deshalb habe ich den Bodenrahmen mit den Knotenplatten gemacht, statt Winkelverbindern, um da einfach ein Brett reinlegen zu können), wo man dann z.B. Gegengewichte der Montierung, das Akkupack oder sonst Kram ablegen kann. Damit kann das Ganze dann auch noch etwas beschwert werden, aber der Schwerpunkt der Teleskope liegt so auch schon innerhalb der Füße
Ist zugegebenermaßen sehr eng kalkuliert, aber es passt so eigentlich perfekt. Wer es etwas üppiger braucht/will, und den Platz hat, kann das natürlich einfach erwewitern.
Der Anstellwinkel des Auslegers ist über die Gelenke auch individuell anpassbar ...
Ich hatte zuletzt das Problem, dass ich leider nicht so richtig gut Platz habe, um mehrere Optiken horizontal zu lagern und für vertikal fehlten mir irgendwie die Möglichkeiten.
Also musste ein Teleskopstand her, der idealerweise gut in die vorhandene Nische neben einer Regelwand (etwa 55x40cm Grundfläche) passen und zwei Teleskope (6" Newton und 4.5" Refraktor) nebeneinander tragen sollte. Am Ende sollte das Ganze auch nicht vollkommen senkrecht hängen, sondern leicht schräg, um das Anklemmen und Abnehmen etwas zu erleichtern. Einen Ausleger für die rückseitigen Längsstreben brauchte es eh, damit einem das nicht wegkippt, warum also nicht aus der Not eine Tugend machen?

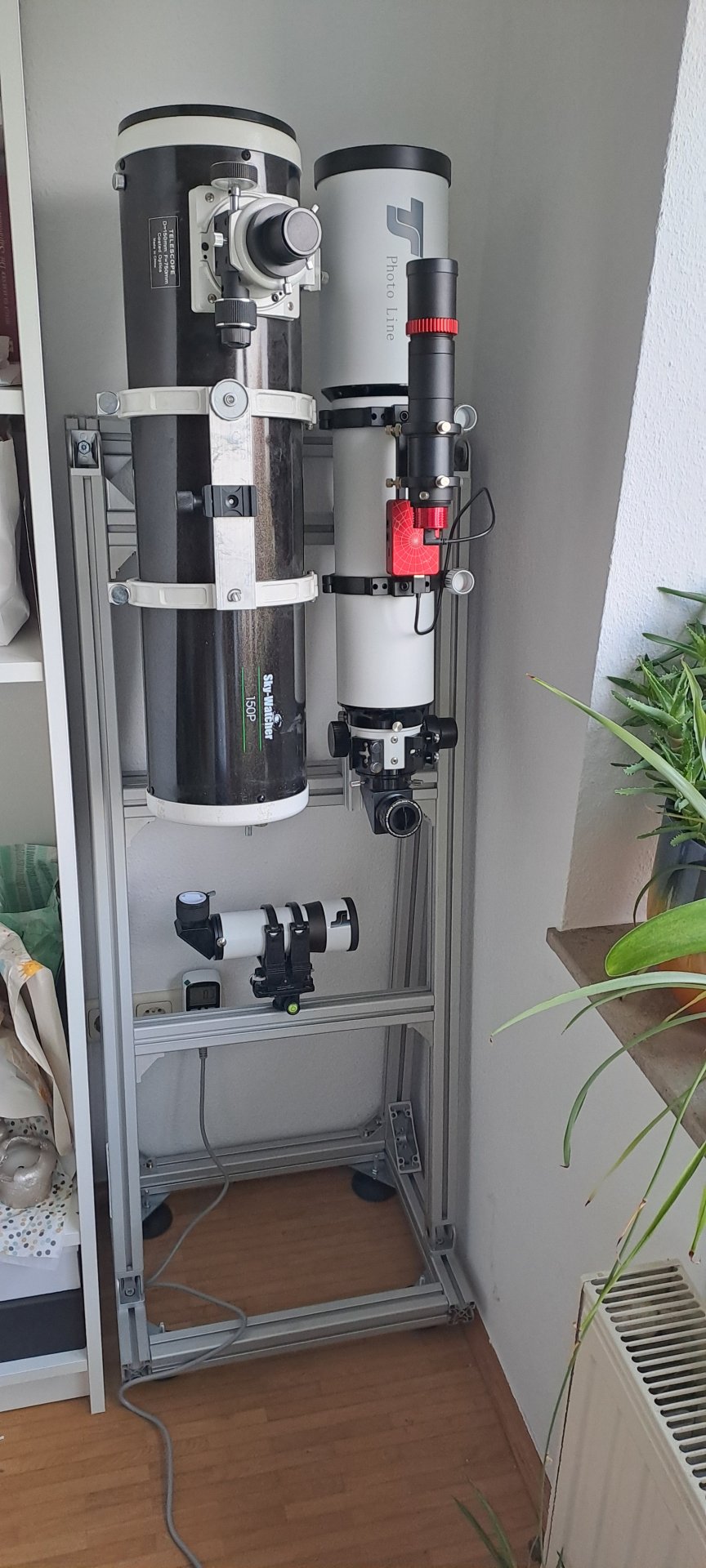

Herausgekommen dabei ist das hier:
