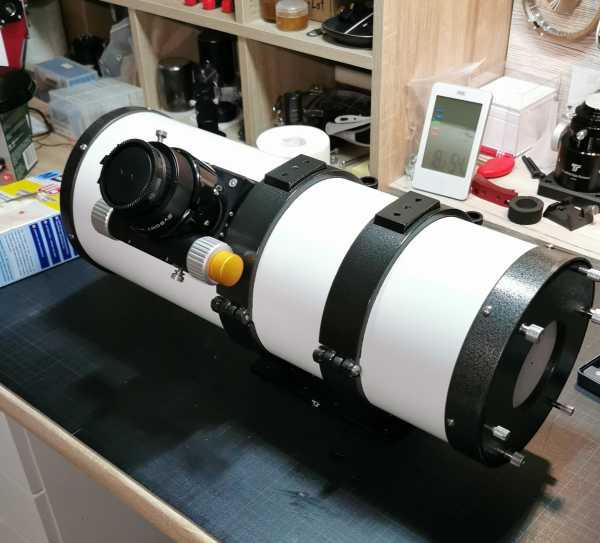

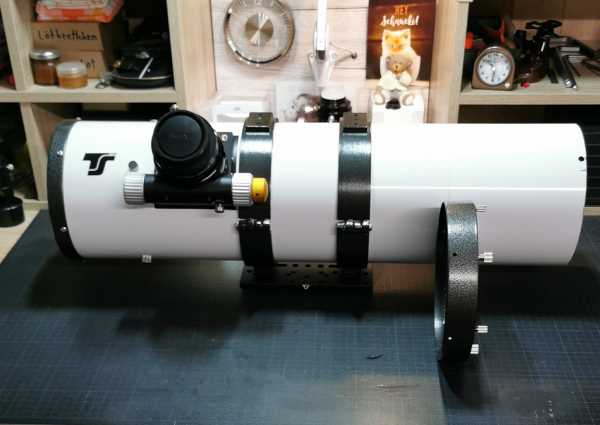

Mein Selbstbau-Hypergraf ist fertig !!! Hat lange gedauert, lag aber meist an fehlenden Teilen oder schwerer Beschaffbarkeit.
Hab allerhand unternommen, mal eine eigene Idee komplett umzusetzen ins Material. Ob Blech, Glas, Alu, Niro, Farbe... sonstwas. Alles ist mit erhältlichen Sachen gebaut, alle Teile gibts, nichts ist ultra-extra. Hier und (oder) da eine Modifikation, bei mir ja Standard.
Geplant war, aus vorhandenen oder anderen Teilen einen hoch-lichtstarken 6" Newton zu bauen, dabei unkonventionelle Methode anzuwenden (wie für mich üblich)...
Angefangen mit nem Hyperbolspiegel mit kürzerer Brennweite als son "üblicher" 600/4 Newton. Dazu isses noch nen Hyperbolspiegel, und auch bei CN fragte man sich schon, wie wohl der Baader MPCC III mit nem Hyperbol umgehen würde mit sehr kurzer Brennweite.
Also ersma nen Spiegel beschaffen, das ging erstaunlich schnell... war aber auch der teuerste Artikel, noch vor dem Auszug. Allerdings bekam ich mit dem Spiegel gleich das ganze Rohr dazu. Alles außer des Spiegels ging in die Tonne... dann halt ein Rohr, das ich auf Länge haben kann, ohne daß vorherige Löcher stören, sprich blank-Rohr. Auch das kam, mit Spinne, Frontring, Zelle, Schellen, alles in super Zustand. Dazu kamen irgendwann Fangspiegel 70mm kleine Axe, eine gute Losmandyplatte hatte ich noch vom TS.
Letztendlich war dann irgendwann alles da. Gar den MPCC III hatte ich schon in petto...

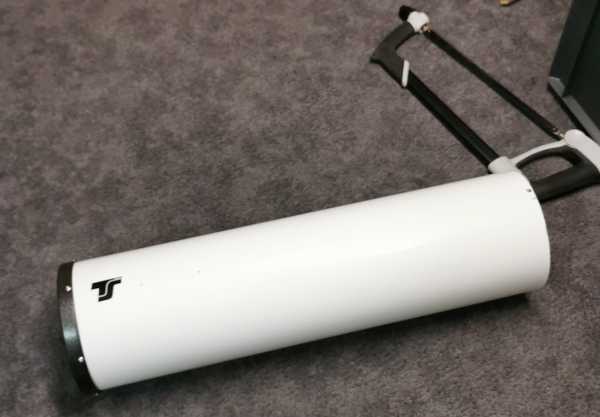

Also das Rohr vorbereiten... die Teile alle ab, dann absägen, will eigene Löcher machen mit eigener Methode !

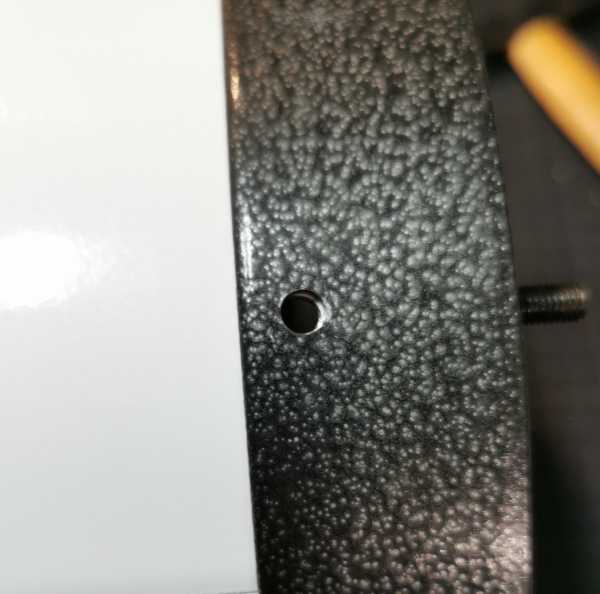

Vorne schonmal abgesägt, bis einschl. des Loches für den OAZ. Kante begradigen, glattfeilen und schleifen, Frontring mal drauf... paßt ! Ergo neue Löcher rein, daß der Ring auf Spannung gegen das Rohr gezogen wird, wenn man die Schrauben reintut. Sitzt dann absolut wackelfrei ! Was es sonst niemals tun tut ! Löcher zu groß, die ganze Zelle wackelt, der Frontring dann auch... Sowas will ich nich ergo selbstmachen. Auch 6 (Inbus Flachrundkopp M4) neue Schrauben anstatt der 3 (rostenden) Flachrund M4 Kreuzschlitz. Also Abstände gemittelt und rein ins Metall... Hab gar dem Wolfi sein Logo "gerettet", das sonst hinter dem Auszug saß (das Rohr war nen 1:6 !), jetzt sitzt es halrt davor zwischen Frontring und Auszug... Wollte halt auch keine nutzbare Rohrlänge verbraten...
Neue Löcher rein, für Spinne und Auszug. Alles vorher auf 1:1 Zeichnung ausgetüftetlt.
Positionen eingemessen, Zeugs platziert und Punkte gesetzt. Wenigstens schonmal für vorne.

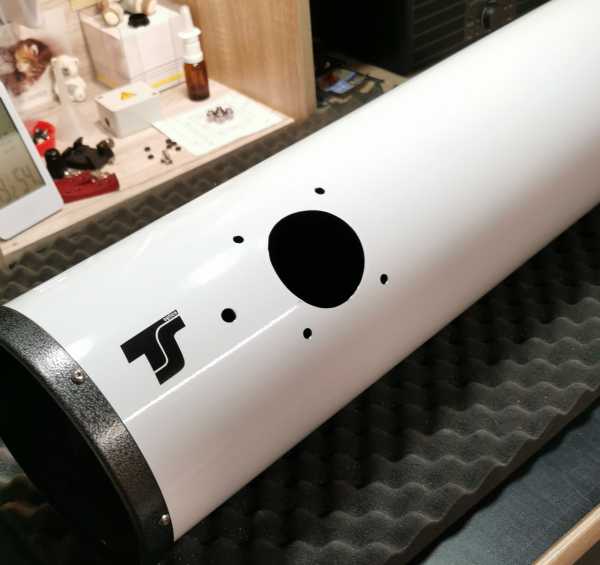

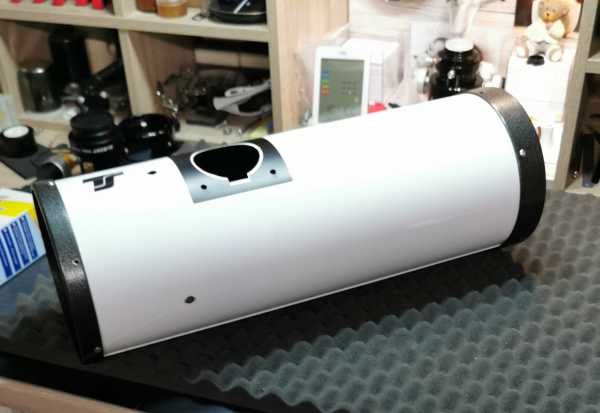

Löcher gesetzt, das für die Spinne 10mm weiter vom OAZ weg als beim 1:6, das fürn OAZ etwas kleiner, nur daß das Rohr durchpaßt vom Auszug mit seiner Zahnstange.

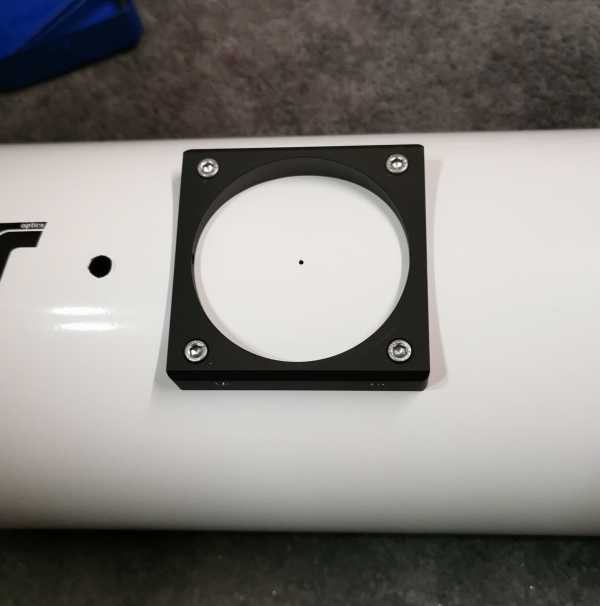

Die Basis is ja nach dem Ausdrehen auf 80mm NICHT geschwärzt worden an der Innenseite, deshalb völlig blank und reflektiv ! Diese Reflektivität halte ich damit komplett aus dem Strahlengang.

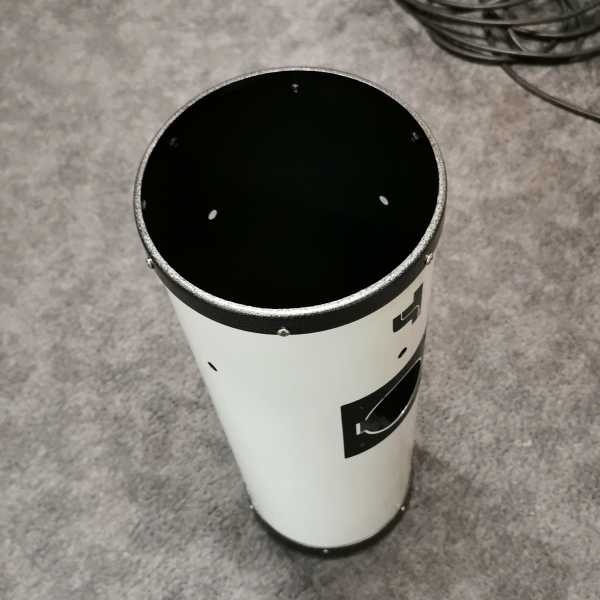

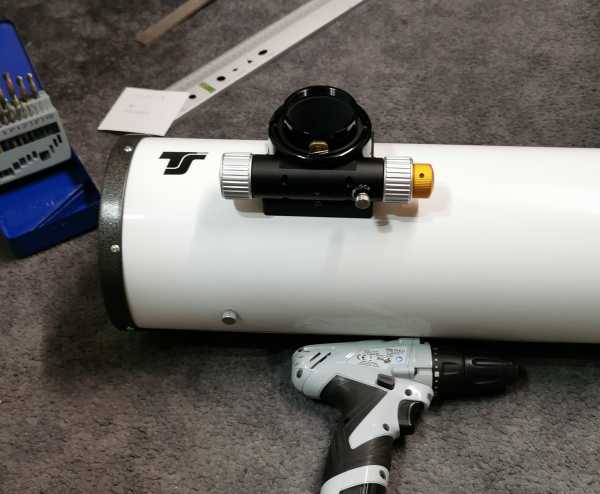

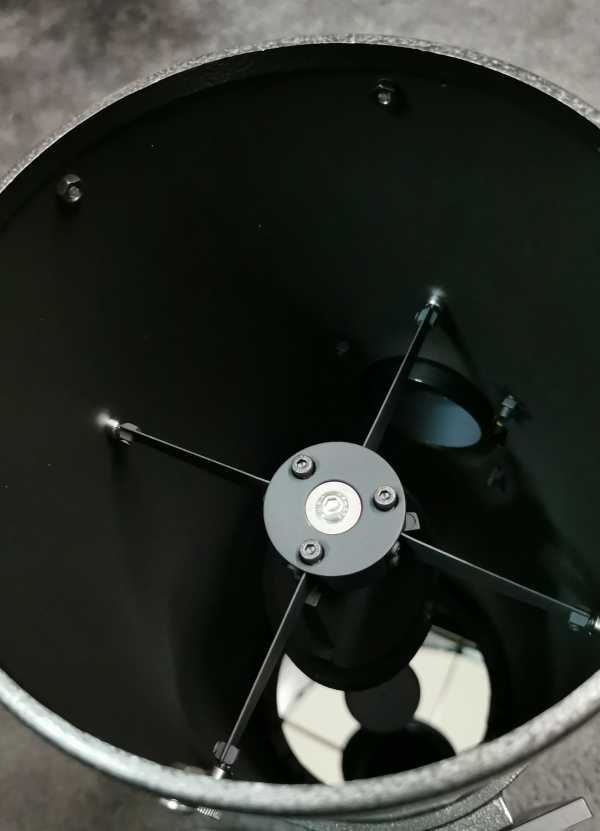

Testweise mal den OAZ und die Spinne verbaut, der Frontring als Versteifung. Alles in guter Position !

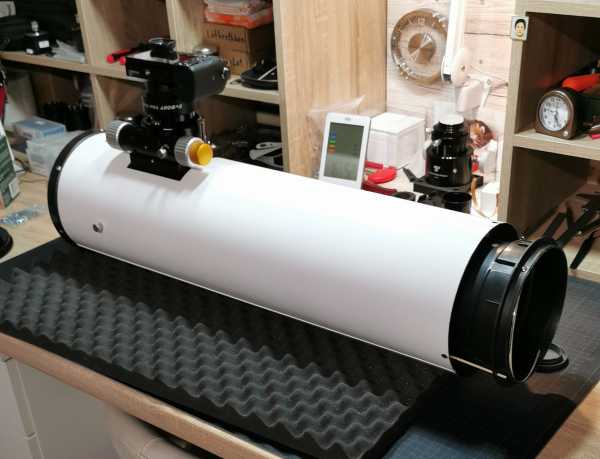

Der schwierigste Teil, weil ich mich nich nur auf meine Zeichnung verlassen wollte. Die Position des HS, also Abstand von der OAZ-Axe und direkt vom Brennpunkt.

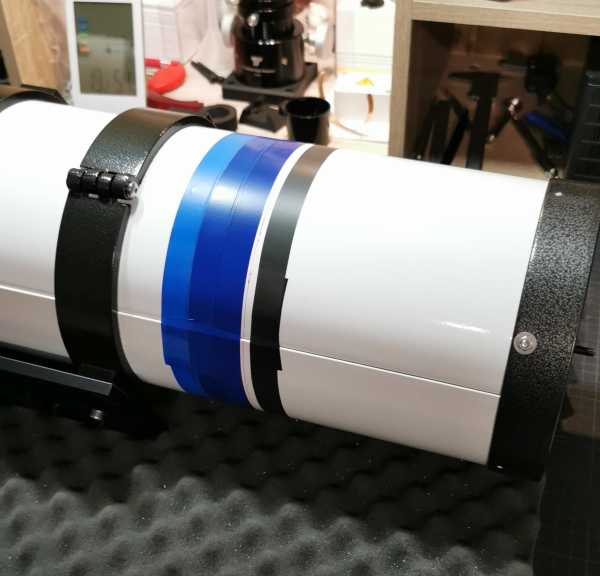

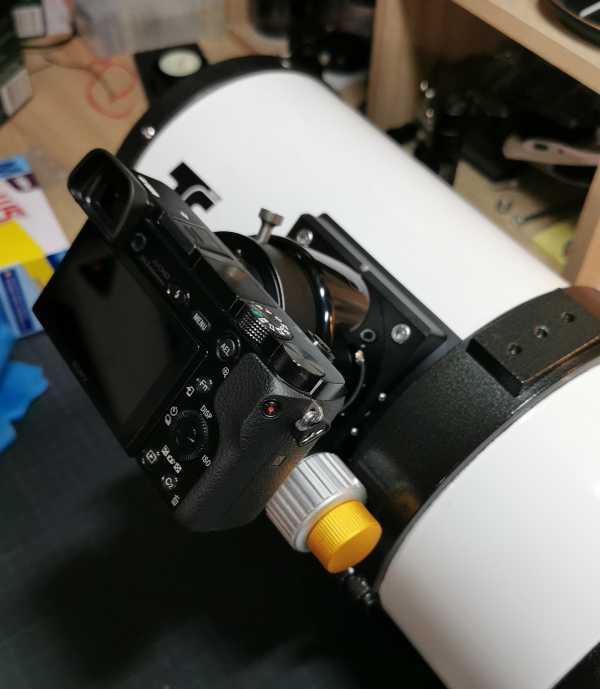

Den Brennpunkt hab ich nach Montage des MPCC III am Auszug und einer Filterschublade auf eine bestimmte Höhe über dem OAZ-Ende gesetzt, blockiert, dann den Spiegel an einem innerhalb des Tubus´ gleitenden Zeugs... nachts bei dunkel und kalt... mit angesetzter Kamera soweit herangeschoben, bis ich einen Stern freihändig, den Spiegelhaltend, das Rohr haltend, auf die Kamera kuckend... einen Stern so scharf wie freinhändig möglich hatte. Dann Spiegelposition festegalten, ab in Keller, markieren... und das Ganze auf dem Balkon nochmal. Endgültige Position des HS gekennzeichnet am Rohr, fertig. Kaffee !!!!
Genau da wird die Zelle sitzen. Den Aufbau der Zelle beachtet und danach die Länge des Rohres festgelegt, immer die Rückseite des Spiuegels im Sinn, anhand derer ich die Spiegelposition eingemessen hab. Spiegelposition ist NICHT gleich Zellenposition oder Rohr-Ende !
Bevor ich keine Bilder mehr hinzufügen darf... gleich gehz weiter !
Gruß
helge
