Anti Stolper Gadgets

[steins-ursel]

Hallo!
Da auch ich immer wieder mal im Dunkeln trotz aller Vorsichtsmaßnahmen fast an den Beinen des Stativs hängen bleibe, kam eine Idee, eher als Spielerei.
Ein sich selbst an die Umgebungshelligkeit angepasstes Blink- oder Lauflicht könnte das dusselige Worst Case Scenario mildern.
Also Eagle an geschmissen, die Schaltung war in knapp einer Stunde fertig, die Programmierung war auch nicht schwer, ein bisschen Fräsen Löten, Sägen, Kleben ...
und fertig waren für jedes Bein ein Lauflicht.

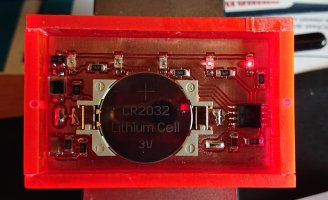

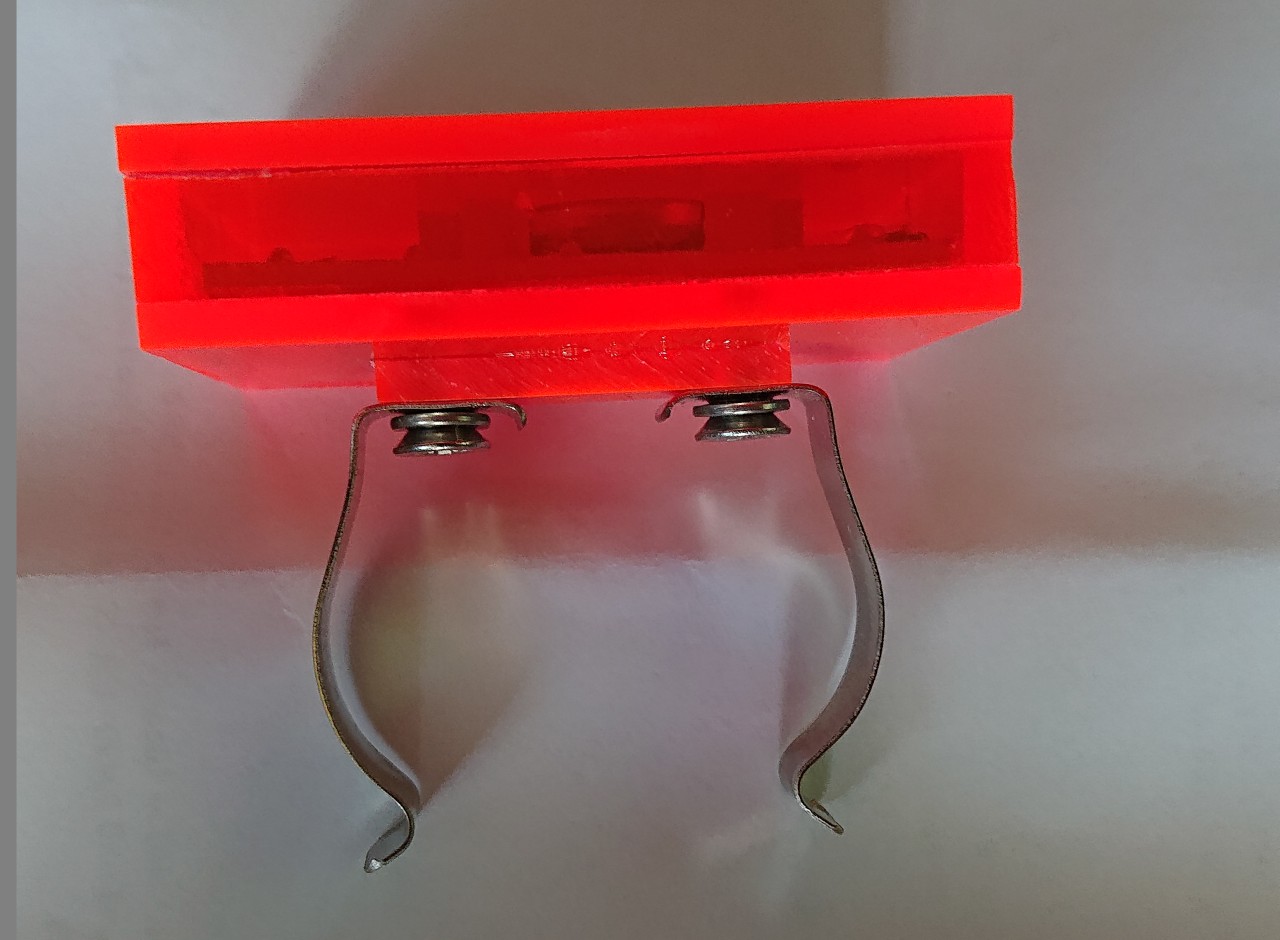

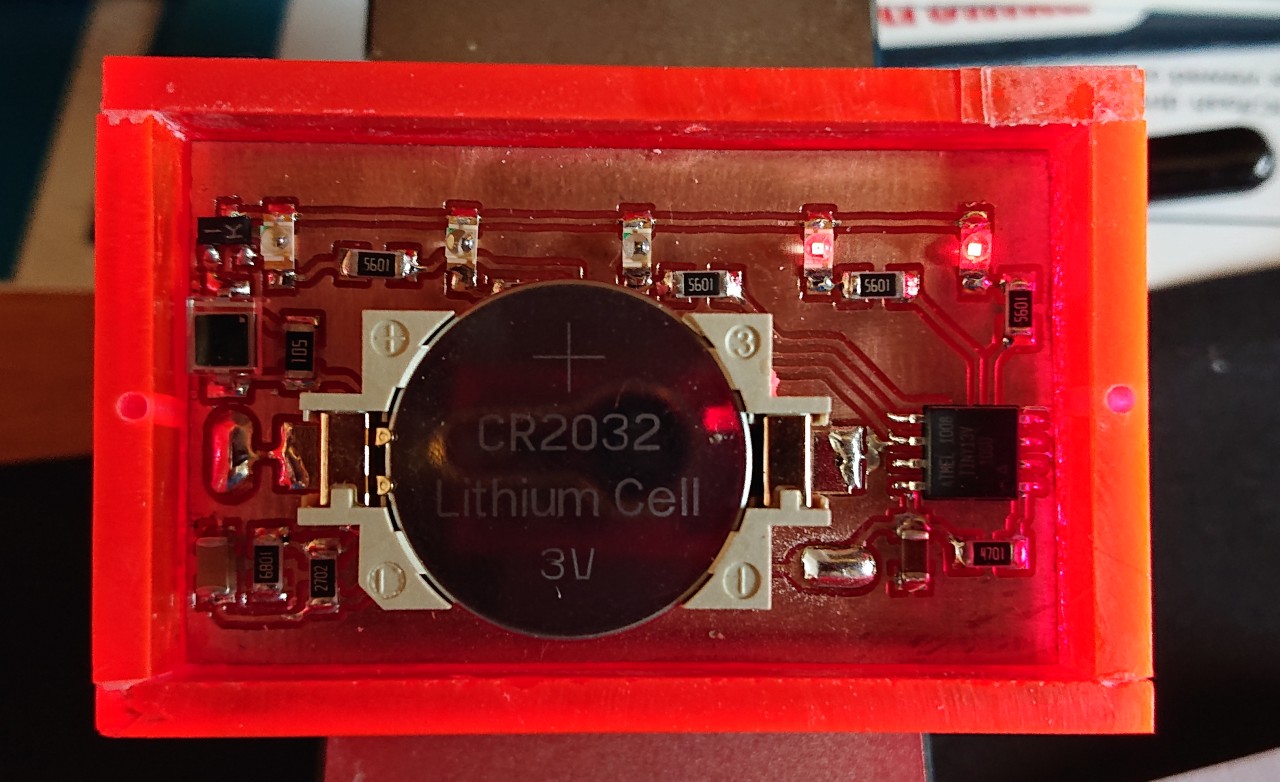

Mit einem Attiny 13 mit 128kHz Takt, 5 roten LED's braucht die Schaltung ca. 240µA, um sicher zu warnen. Einen Schalter gibt es nicht, die Edelstahlklemmen dienen beim Aufstecken auf das blanke Stahlrohr als solcher. gestern das erste Mal getestet, klappt Prima. Mit einer CR2032 sind ca. 100h Laufzeit drinnen, sollte also für eine Nacht mind. reichen.

Anbei der Code:

unsigned short int b, i;

void init() {
 DDRB=0x1f;             //Port B0-4 Output
}

void wait(){
 delay_ms(350);
}

void main() {
 init();
 if (mcusr & 0x05 == 0x04) {
  PORTB = 0x1F;
  wait();
  PORTB = 0x00;
  wait();
  PORTB = 0x1F;
  wait();
 }
 while (1) {
  b = 0x02;
  for (i=0; i<=3; i++) {
   PORTB=b;
   b = b * 2;
   wait();
  }
  b = 0x08;
  for (i=0; i<=3; i++) {
   PORTB=b;
   b = b / 2;
   wait();
  }
 }
}

Als Entwicklungsumgebung nutze ich mikroC pro AVR von Mikroelektronika in der Free version. Die LED Vorwiderstände sind an die Gegebenheiten anzupassen.

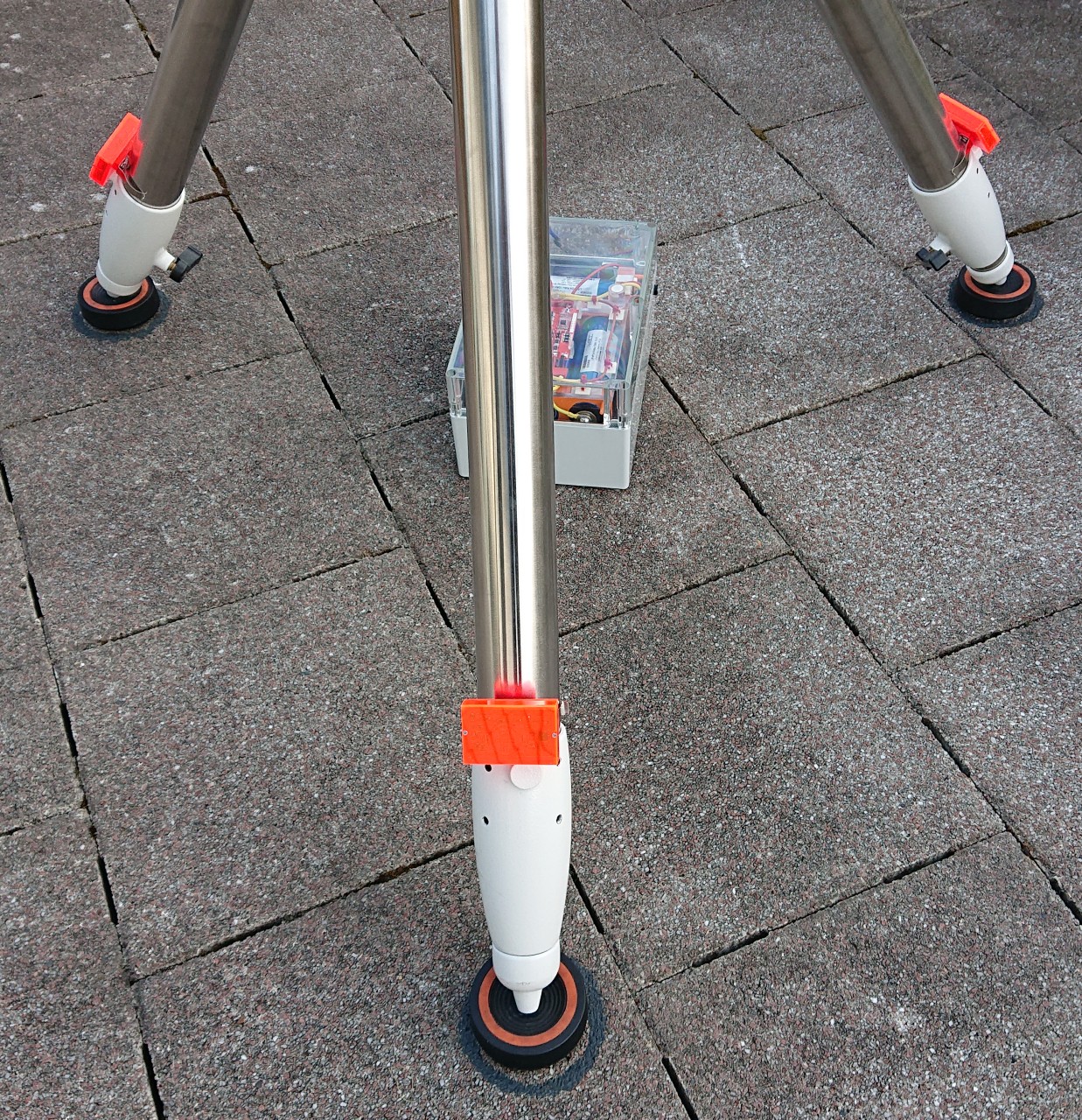

Im Anhang noch ein paar Impressionen von den Lauflichtern ... viel Spaß beim Nachbauen.



[Ehemaliges Mitglied]

Danke für die Inspiration. Selber hatte ich bislang immer Tritium-Schlüsselanhänger und/oder fluoreszierendes Klebeband benutzt.
Gruß Markus



[Heliklaus]

Hi,
Wie wäre eine sehr günstige Methode mit Knicklichter für Angelposen. Sehr klein, dezent und günstig.



[steins-ursel]

Hi,
Wie wäre eine sehr günstige Methode mit Knicklichter für Angelposen. Sehr klein, dezent und günstig.

Moin,
Naja, wo bleibt denn da aber der Basteltrieb?



[olli.mit.zwei.l]

Ich habe überall diese Phosphor Deko Steinchen kleben, die halten auch locker die ganze Nacht durch. Beine, GGW, Kiste, Tisch, Stuhl, einfach überall XD.
Aber so Fancy wie das automatische Warnlicht ist das natürlich nicht.
Geile Idee
LG, Olli



[Ehemaliges Mitglied]

Hi,
bei mir übernehmen die Nachbarn die Aufgabe der Szenenbeleuchtung. Leider . Als Elektronik-Ahnungsloser finde ich's aber schon toll, was heute auch im Zusammenhang mit Programierung alles 'mal eben schnell' aus dem Hut gezaubert ist...
-cb



[steins-ursel]

bei mir übernehmen die Nachbarn die Aufgabe der Szenenbeleuchtung.

Hallo,
(Sarkasmus on) Da hilft nur eines - Aufrüsten, wenn die Vernunft fehlschlägt. (Sarkasmus off)



[michel21]

Hi,
Wie wäre eine sehr günstige Methode mit Knicklichter für Angelposen. Sehr klein, dezent und günstig.

Moin,

wenig nachhaltig, da Einweg. Dazu nur über Restmüll (Verbrennung) zu entsorgen...

Grüße, Michael
