Crayford zu Rack and Pinion umbau

[pmneo85]

Hallo Zusammen,

nachdem mein Crayford Fokuser nicht linear gearbeitet hat und ein festeres anziehen zum Bruch eines der Kugellager geführt hat, habe ich mich dazu entschlossen diesen auf ein Zahnradantrieb Umzubauen.

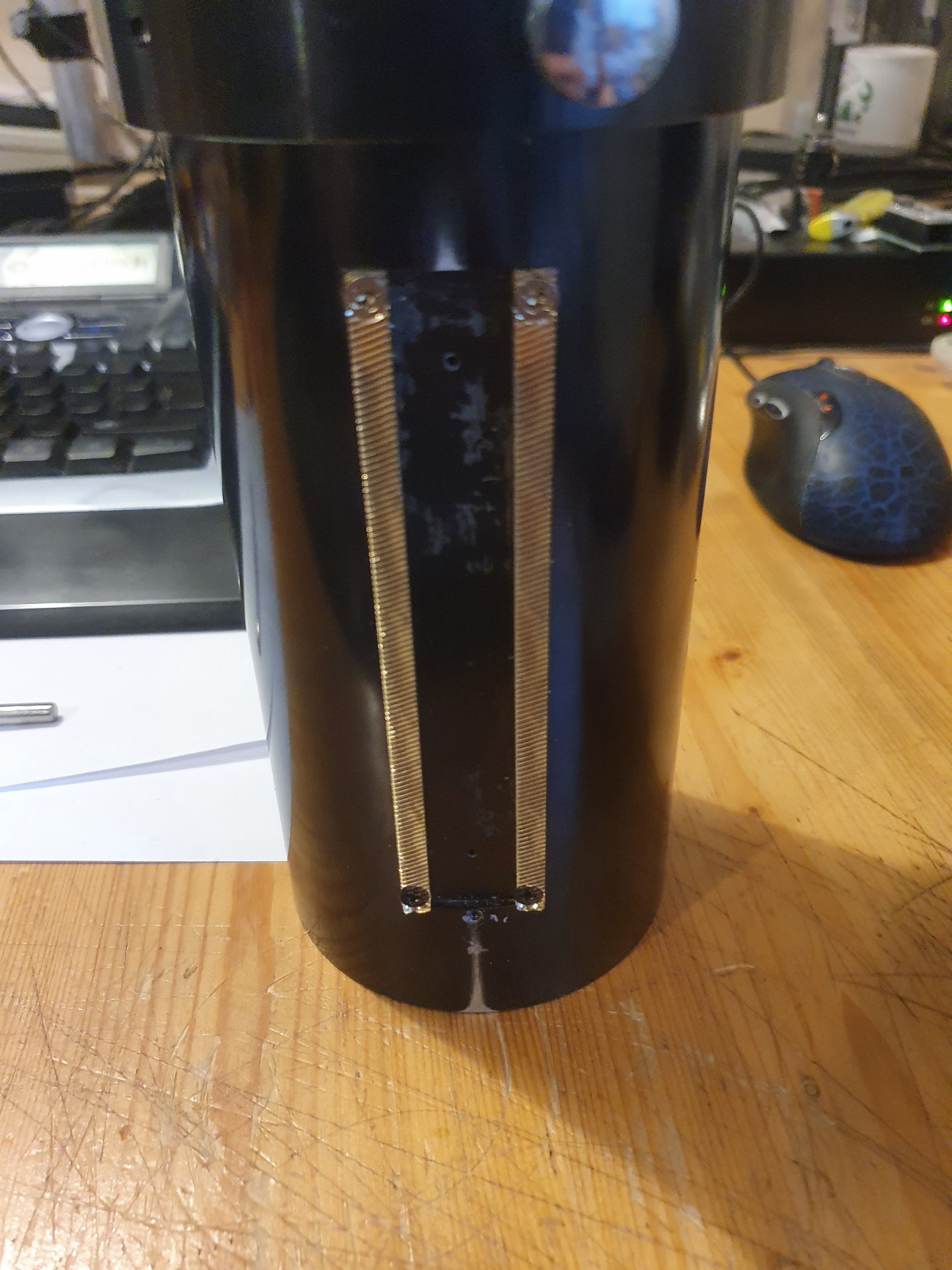

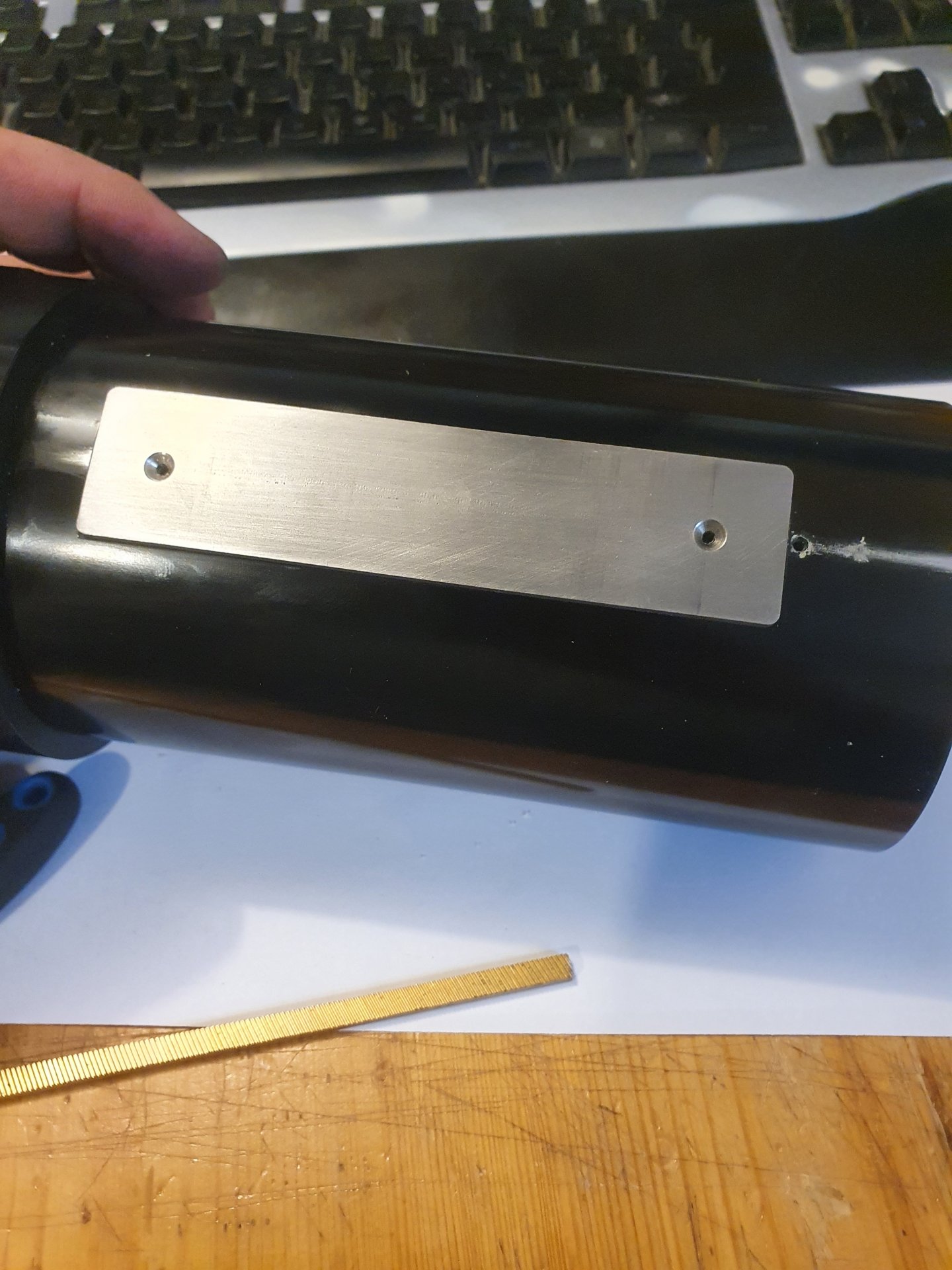

Dazu habe ich zunächst die Auflageplatte durch zwei 0.3 20° Zahnstangen ersetzt:


Kniffliger war da die Crayford Achse, diese hat bei mir 6mm und ist in 2 Kugellagern geführt.

Gelöst habe ich das ganze mit einer 4 mm Edelstahlstange, 2 Zahnrädern und einem 6mm Edelstahlrohr.

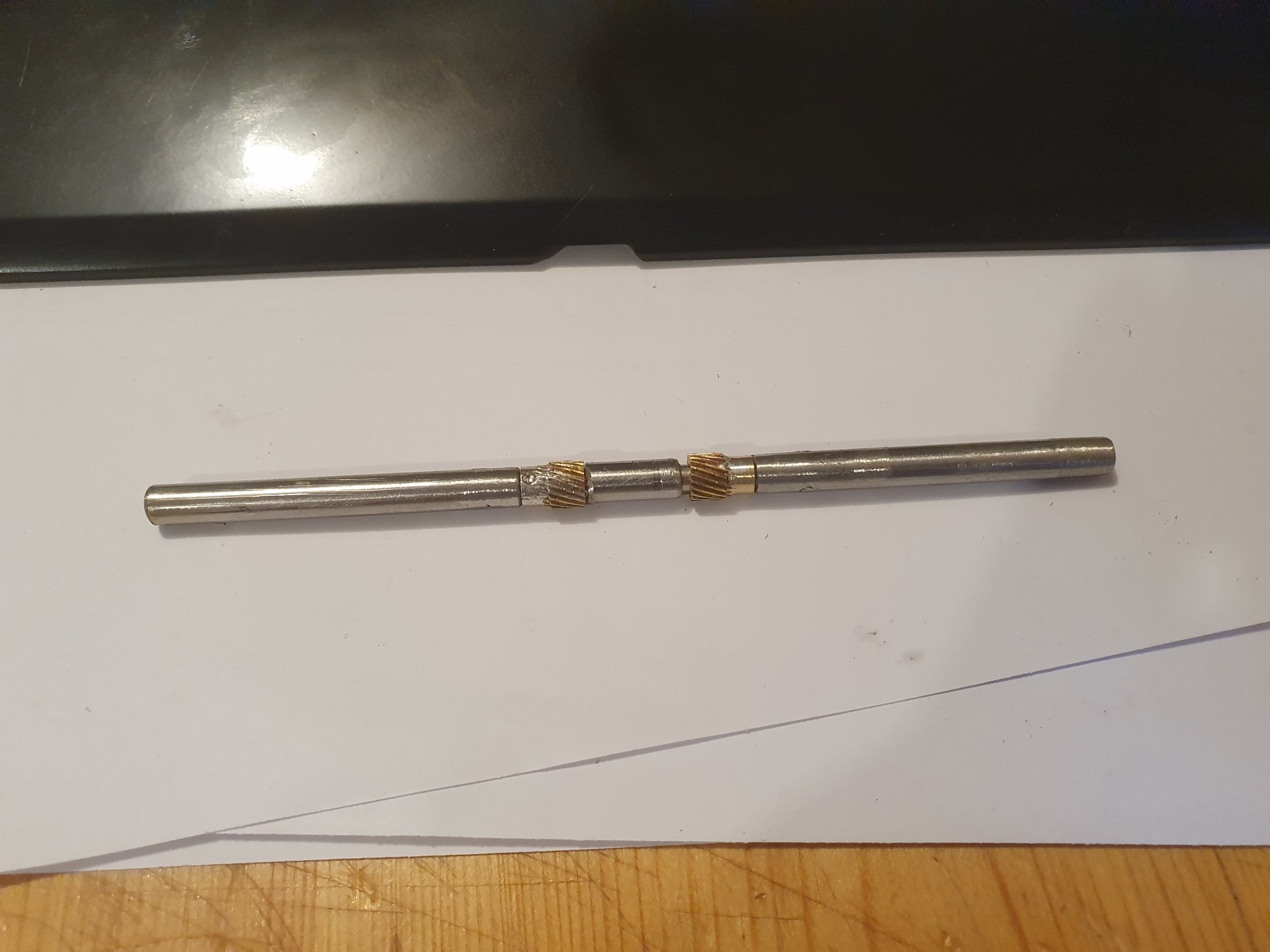

Die 4mm Edelstahlstange ist durchgängig und bildet die neue Achse. Hier drauf wurden nun die zwei Zahnräder sowie 3 Edelstahlrohr Teile gesteckt und mit kalt verlöteten Splinte gesichert:

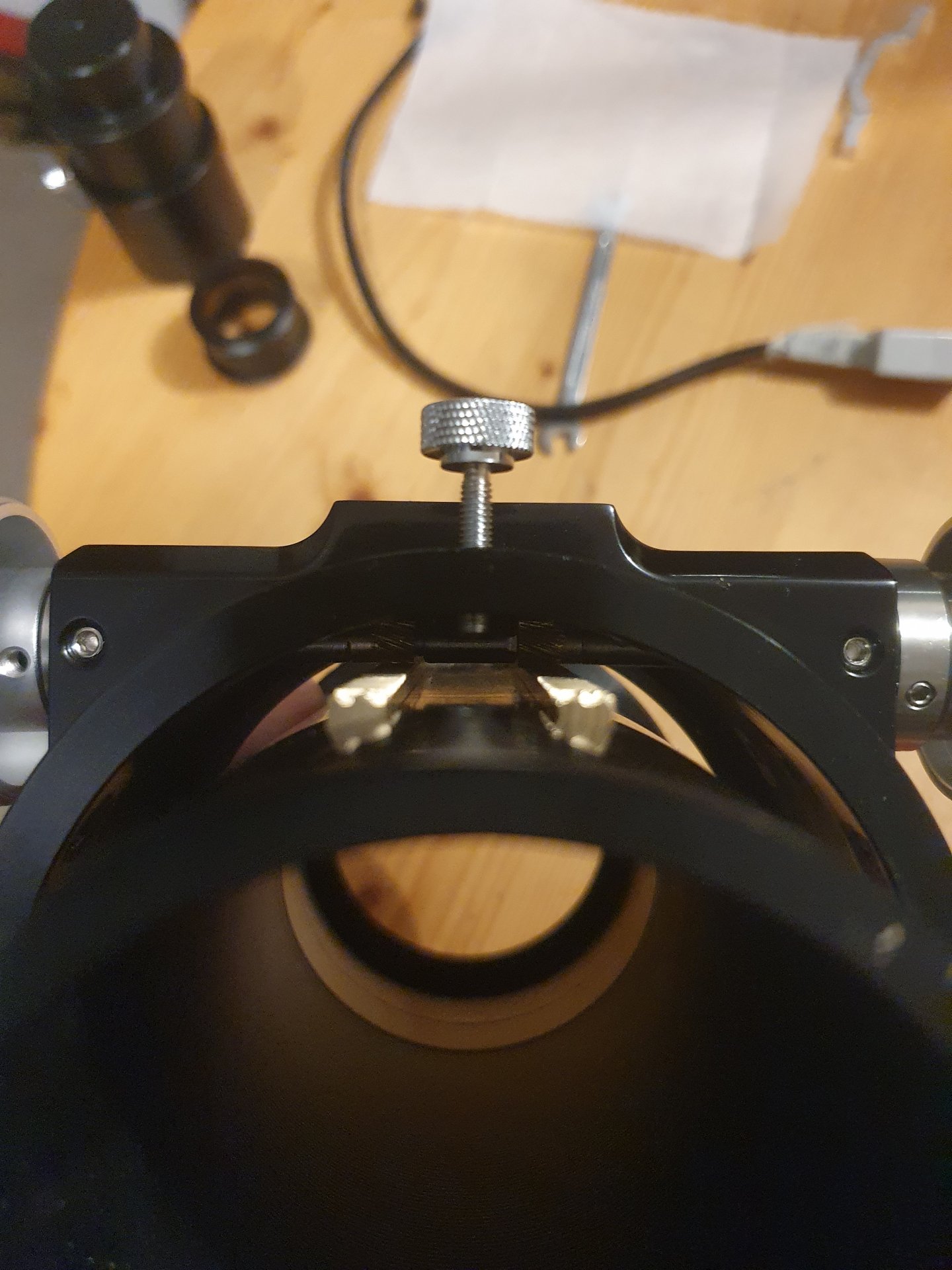

Der etwas größere Abstand von Mechanik zum Auszugsrohr konnte ich gut durch die Justierschrauben korrigieren:

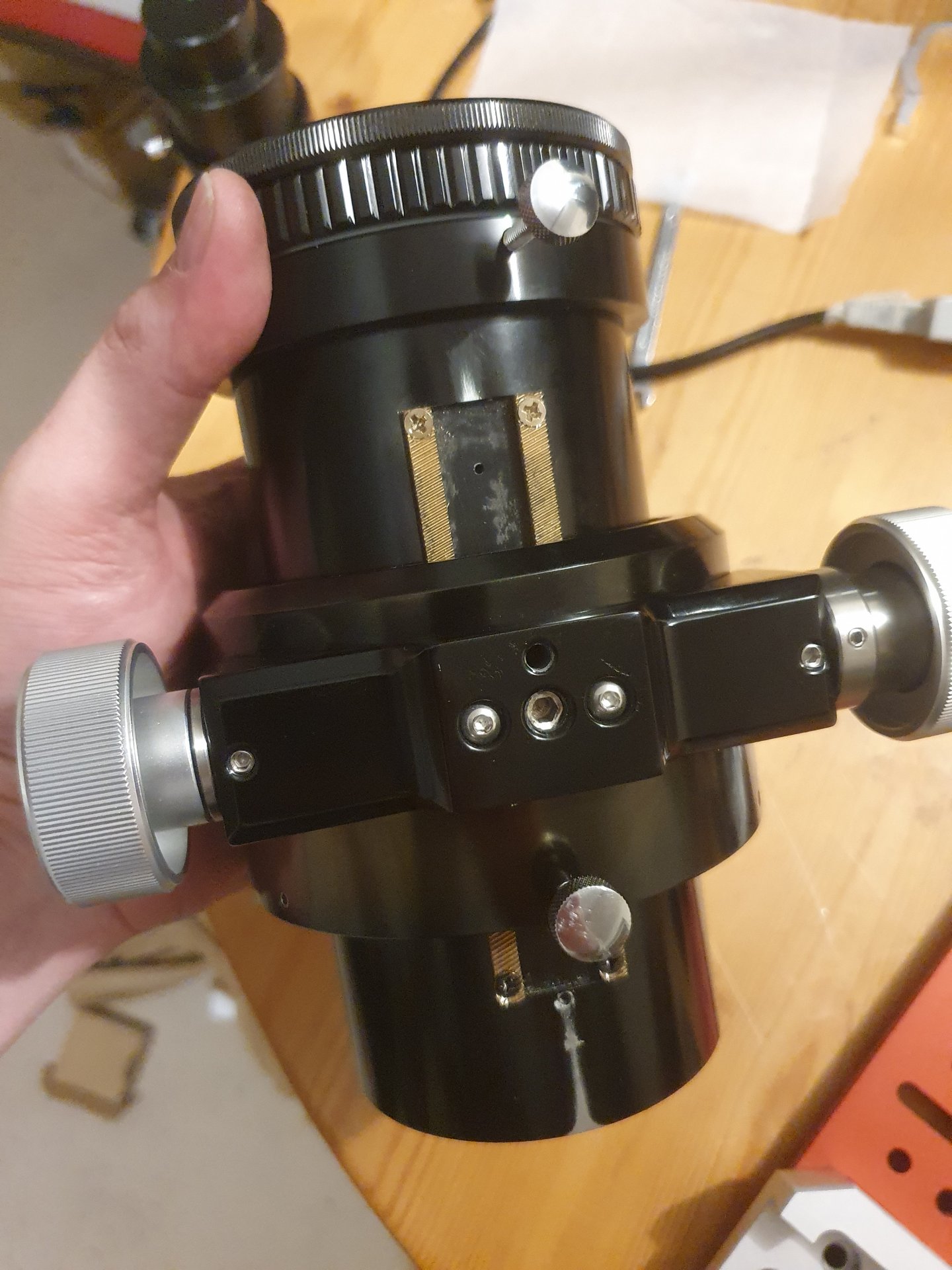

Nun kann ohne großen druck auf den Auszug nichts mehr durchrutschen und meine Fokuskurven sind absolut deterministisch

Der ganze Umbau konnte mit einfachen Werkzeugen und einem Lötkolben erledigt werden und hat ganze 40€ gekostet

Gruß
Philip



[stephan_bock]

Schöner Umbau, gefällt mir. Jetzt fange ich an nachzudenken über meinen Crayford...



[Optikbastler]

Hallo Philip,

das ist sehr schön geworden, gefällt mir sehr und regt zum Umbau an.
Kannst Du die Quelle für die Zahnstangen und Ritzel nennen?
Die Zahnstangen sind Modul 0,3 wenn ich das richtig verstehe?

Grüße
Hans



[pmneo85]

Hallo Hans,

die Teile sind von Mädler Modul 0,3:
Zahnstange Artikel 26960100 - Schrägverzahnte Zahnstange aus Ms 58 Modul 0,3 Breite 5mm Höhe 3mm Länge 250mm 20° linkssteigend
Zahnrad: Artikel 26902000 - Stirnzahnrad aus Messing Ms58 mit Nabe Modul 0,3 20 Zähne Zahnbreite 5mm schräg verzahnt 20° rechtssteigend Außendurchmesser 7,4mm

Gruß



[Optikbastler]

Hallo Philip,

vielen Dank für die Info. Ich denke ich versuch das auch mal.

Grüße
Hans
