Nachdem ich mich dazu entschlossen habe, noch einen kleinen APO für Widefield-Aufnahmen zu kaufen, hatte ich plötzlich einen 12V Abgang zu wenig.
(Kamera, Focuser und 2xHeizband). Da ich für Heizband und Flatfieldbox jeweils einen eigenen Spannungsregler in das Zuführungskabel des jeweiligen Objekts eingebaut hatte, wollte ich nicht noch sinnigerweise einen dritten Regler verbauen. Ein neuer Verteiler musste sowieso her, aber universeller.
Meine Wahl viel auf 2x2 Abgänge, 2 fest für Kamera und Focuser, 2 regelbar für Heizbänder und/oder Flatfieldbox. Alles jeweils 12V Basis. Die Steckverbindungen sind 5,5mm Hohlstecker passend zu ZWO-System. Die Heizbänder wurden um dem Chinch-Stecker erleichtert und auch Hohlstecker montiert.
Da man im Dunkeln die Einstellung des Regler so schlecht ablesen kann, sollte auch noch eine einfache Leistungsanzeige mit rein.

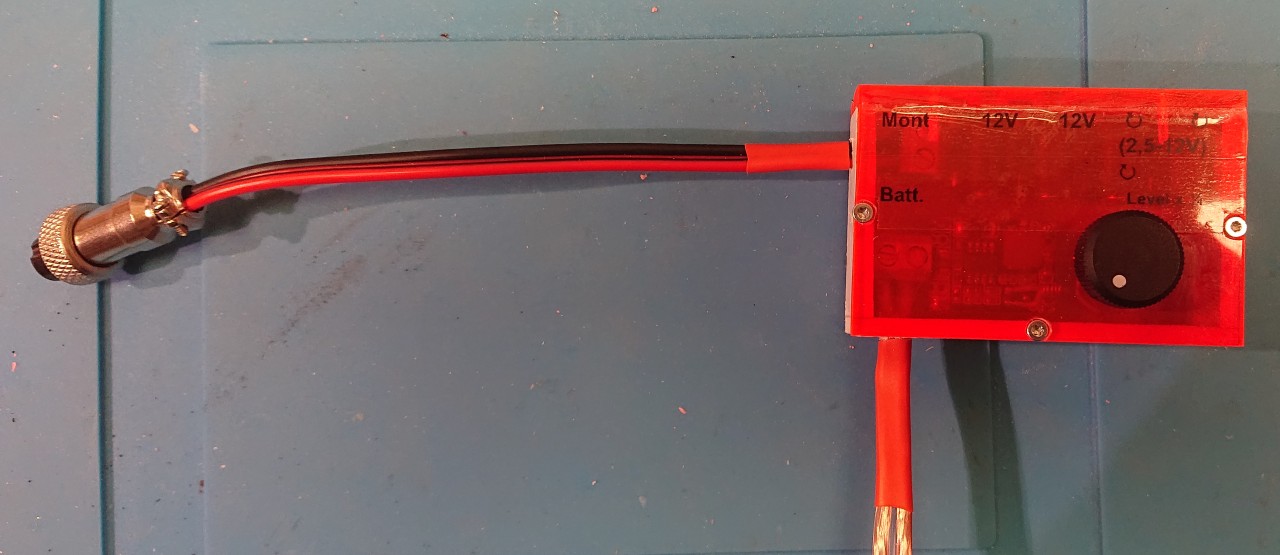

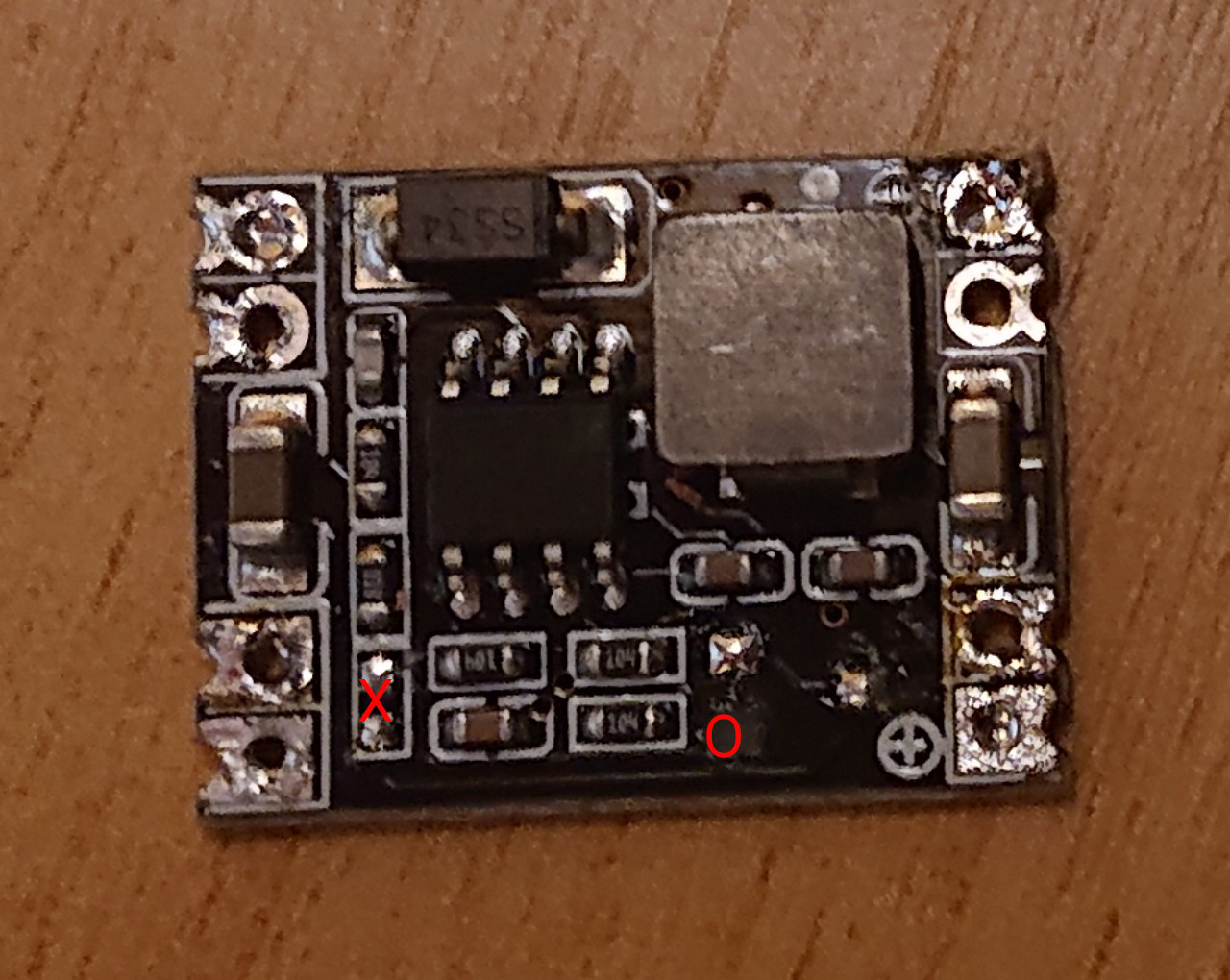

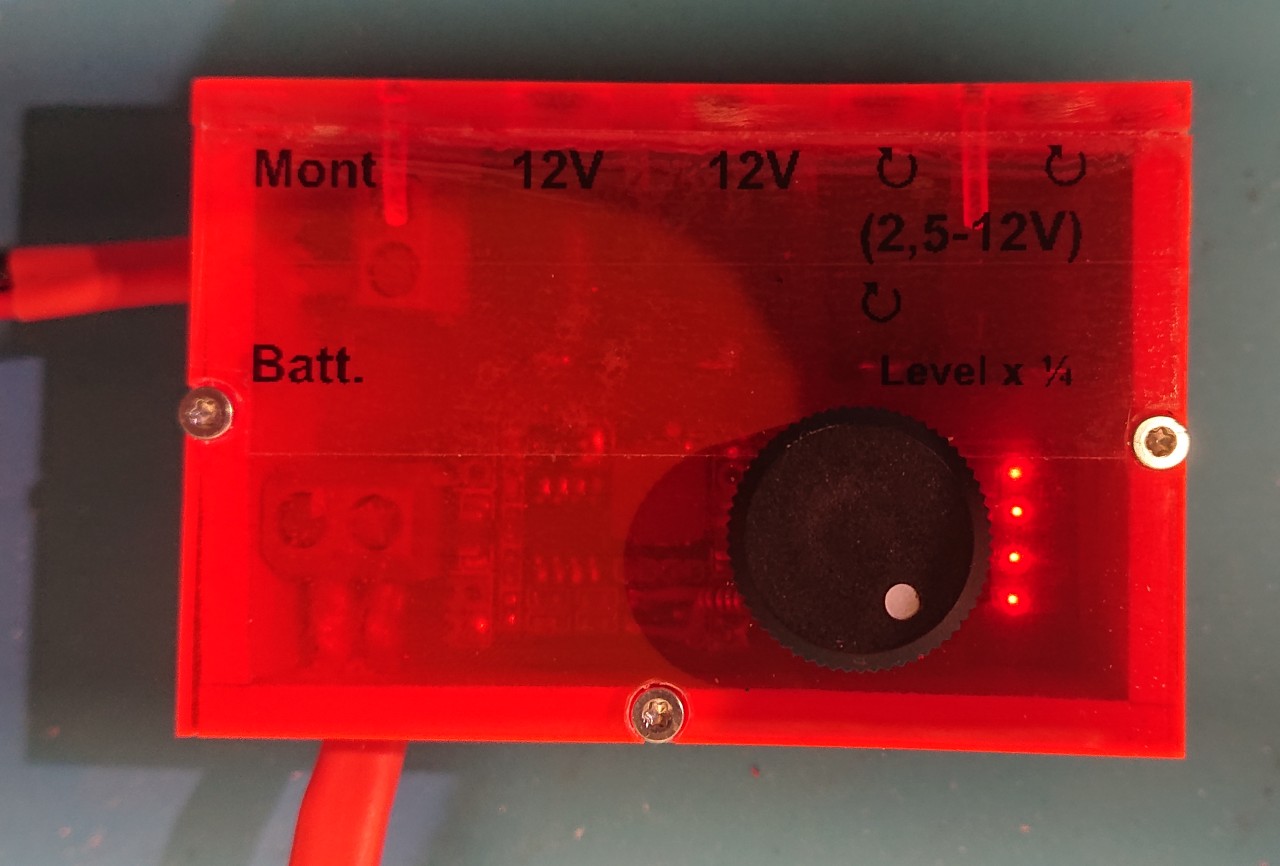

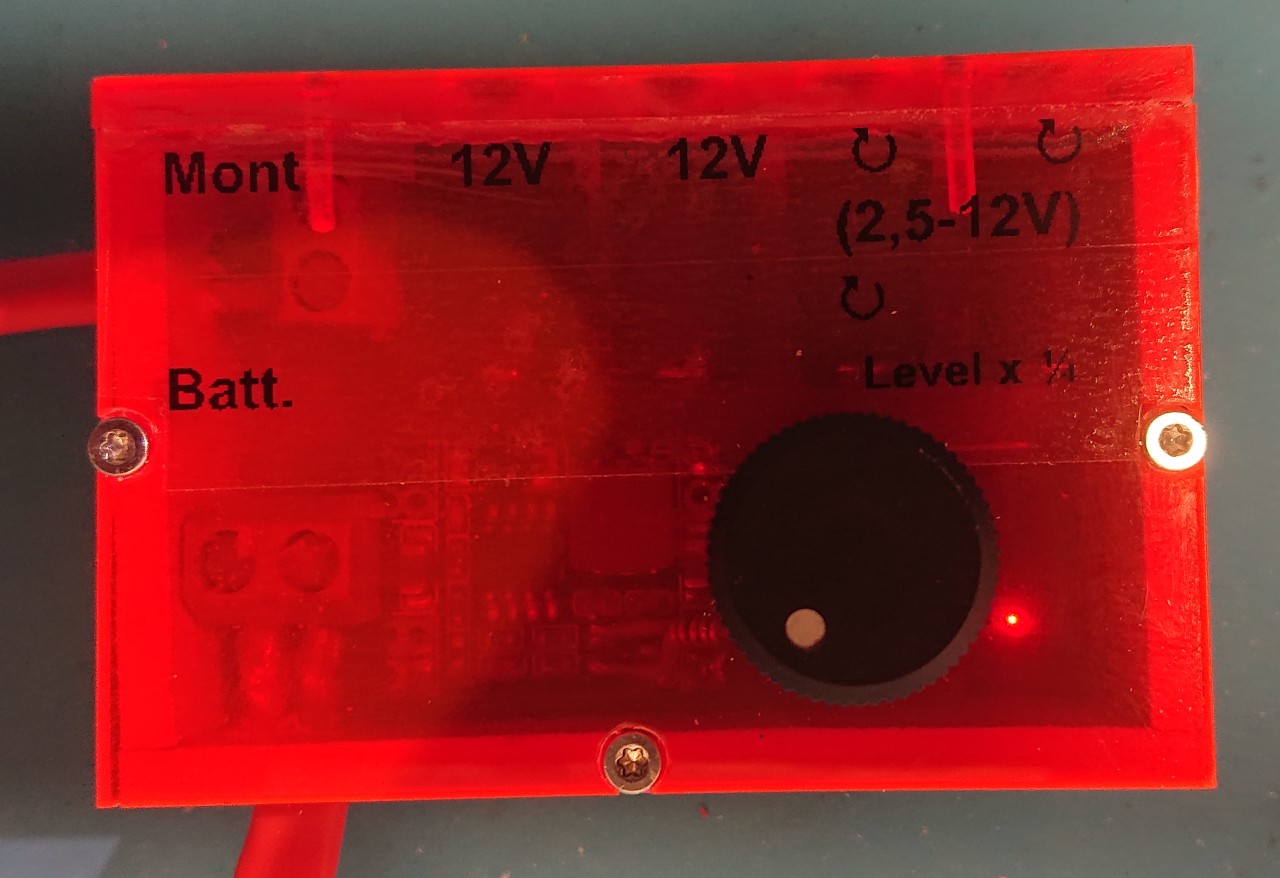

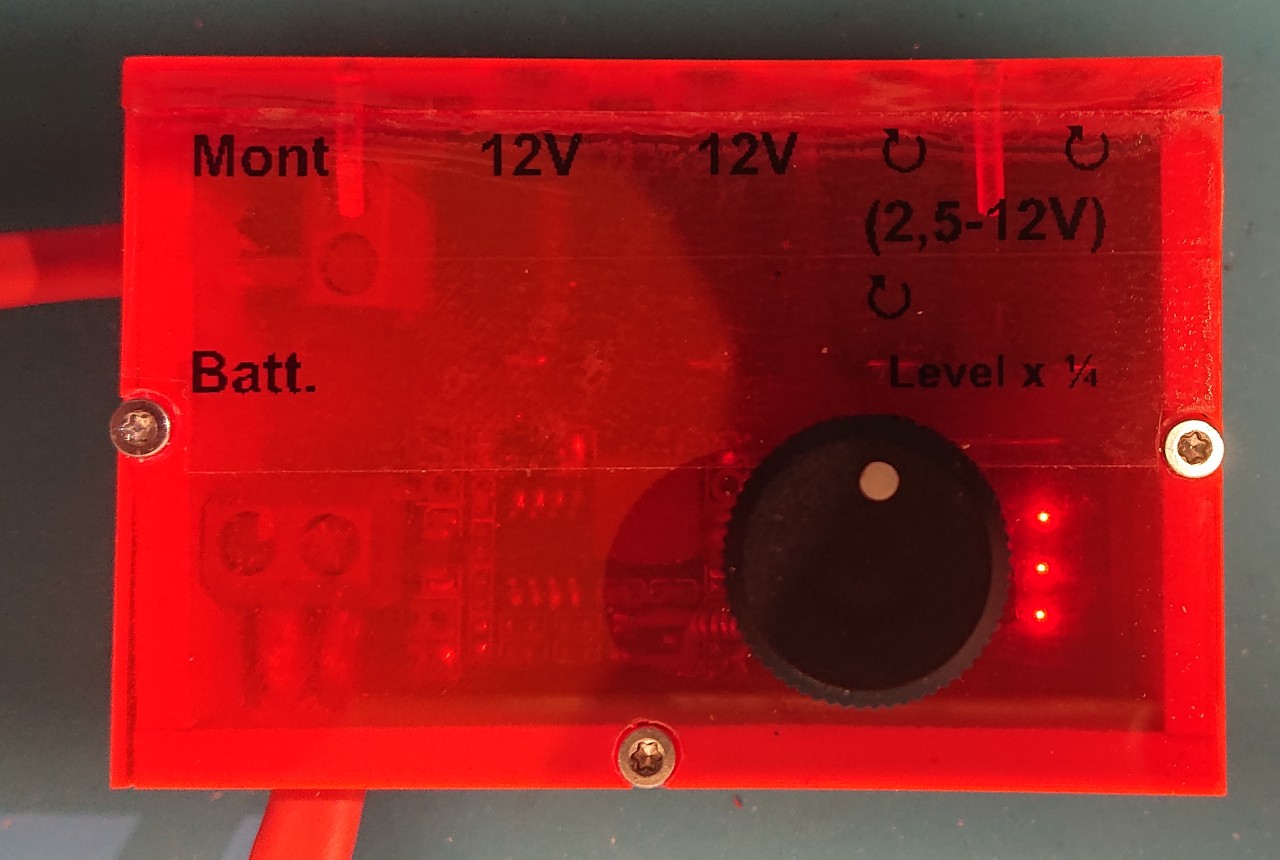

Die Zuleitung blieb beim 2,5mm^2 Kupfer, der feste Abgang mit SV-Stecker für die EQ6 blieb auch. Die ersten 2 Hohlsteckerbuchsen sind direkt mit der Batteriespannung verbunden, die hinteren 2 sind Regelbar. Rechts vom Regelknopf sind noch 4 LED's für die Spannungsanzeige. Die Anzeige ist mit einem LM2901 (bis -40°C) realisiert, ein baugleicher LM 339 ist nur bis 0°C spezifiziert. Der Großteil der Schaltung ist in SMD Technik, damit es klein wird. Der Gesamte Verteiler ist 65x41x20mm groß, wird mit zwei starken Magneten an der Montierung befestigt. Dazu ist per zweiseitigem Klebeband ein entsprechendes Stahlstück an der Montierung angebracht. Der Regler ist modifiziert, ein Widerstand musste ausgelötet werden (rotes X) und am Platz der SMD Trimmer kommt ein Potentiometer. Da es keine sinnvolle Lötpads gibt, um Drähte anzuschließen, habe ich die direkt auf die SMD Pad gebracht. Leider ist bei der Versuchsplatine schon ein Pad abgerissen (rotes O).

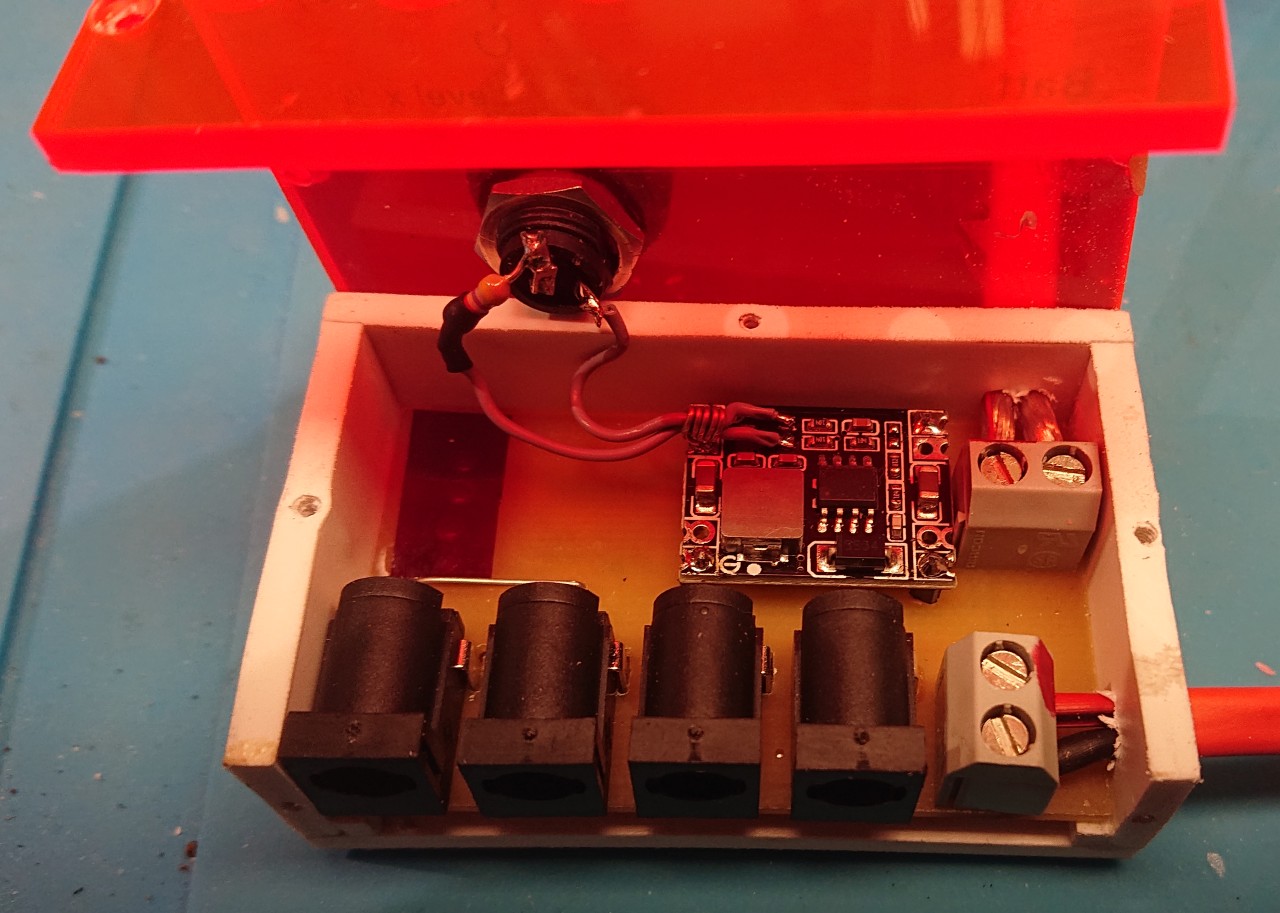

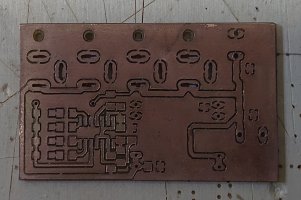

Anbei die Impressionen, die Platine ist da noch im Rohzustand, einige Säuberungsarbeiten sind noch zu tun. Ein SMD-Masse-Pad ist auch nicht sauber ausgearbeitet.


Anhänge

  • VT_Drauf.JPG
    140,4 KB · Aufrufe: 88
  • VT_LEV01.JPG
    187,6 KB · Aufrufe: 94
  • VT_LEV3.JPG
    190,5 KB · Aufrufe: 88
  • VT_LEV4.JPG
    170,2 KB · Aufrufe: 84
  • VT_Offen.JPG
    232,9 KB · Aufrufe: 120
  • VT_Platine.JPG
    255,9 KB · Aufrufe: 111
  • VT_REG.JPG
    304,2 KB · Aufrufe: 95

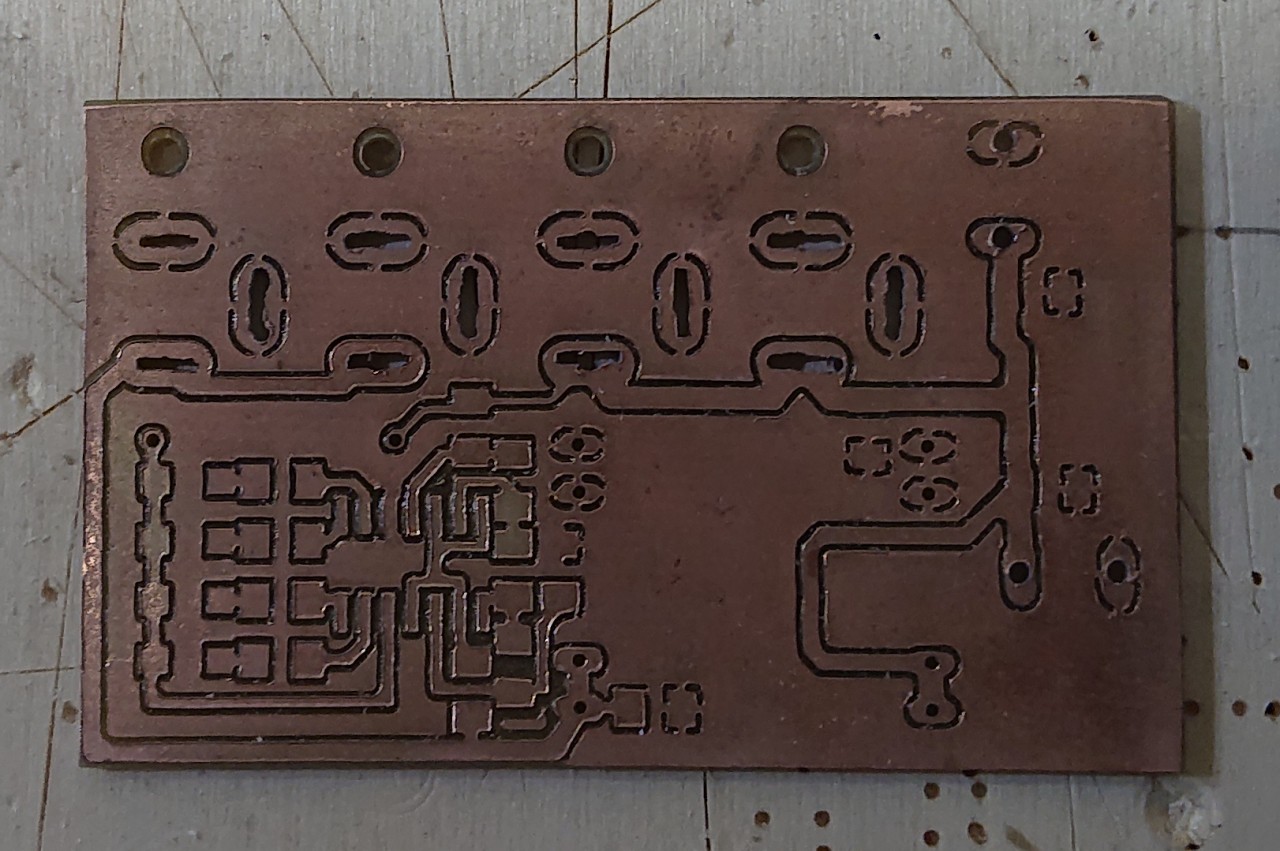

Anbei noch Schaltplan und Board-Layout. Um Die Helligkeit einigermaßen in Griff zu bekommen sind aus den 10K Vorwiderständen der LED's 68K geworden. Die gesamte Schaltung zieht in Ruhe ca. 5mA, also nix.
