Selbstbau Kuppel

stankm

Aktives Mitglied
Moinsen zusammen,

nachdem ich vor 7 Jahren umgezogen bin sollte es nun an der Zeit sein mir wieder eine Sternwarte zu bauen. Dazu möchteich den Geräteraum der Garage als Beobachtungsraum verwenden und auf das Garagendach eine Kuppel setzen. Beides wird über eine Luke miteinander verbunden, so das ich - ohne den Raum zu verlassen - von oben nach unten gehen kann. Den Statiker habe ich schon um Rat gefragt.

Nachdem ich am PC mal grob meine Vorstellung einer Kuppen ähnlich dem VLT-Design visualisierte, bekam ich einen Schrecken, wie groß das Ganze werden wird. Eine runde Kuppel wird das Aussehen etwas verkleinern, so meine Vorstellung.

Nun zu meiner Frage:

Welchen Durchmesser sollte eine Kuppel haben, damit zwei Personen darin zurecht kommen? Tubenlängen sollten nicht extrem sein. Bisher habe ich Geräten mit einen Meter Länge. Wie sind euer Erfahrungen?

Anmerkung: 2,4 bis 3,0 Meter schweben mir vor.

Danke für eure Erfahrungen und viele Grüße
Markus

Hallo Markus,
da Du ja einen Beobachtungsraum unter der geplanten Kuppel hast, beschränkt sich das Ganze auf eine Säule mit Teleskop.
Hat Deine Kuppel einen Sockel, der Dir auf einer runden Fläche von 1,5 - 1,8 m Durchmesser Stehhöhe bietet, reicht tatsächlich ein Gesamtdurchmesser von 2,4m, wie Du geschrieben hast. Nicht ganz unwichtig ist natürlich, welche Montierung Du verwendest, wegen der Ausladung der Gegengewichte und ob die Luke im Boden mit einer Klappe verschlossen werden kann......

Zeig doch mal einen Schnitt von Deinen bisherigen Plänen.

CS

Dietmar

Guten Morgen Markus,

mir ging es vor drei Jahren, als ich mit der Astronomie angefangen habe, ganz genauso wie Dir.
Wie Du habe ich mir viele Gedanken über die Kuppelgröße gemacht, und habe dann (nach langer Suche!) im Britischen Museum in London in einem alten Manuskript aus dem 9. Jhd (vor Christus) die Kuppel-Weltformel gefunden:

So klein wie möglich, so groß, wie nötig

Ungefähr das jedenfalls hat mir jeder Zweite geraten, als ich in die Runde gefragt habe.
Na prächtig ... und jetzt?

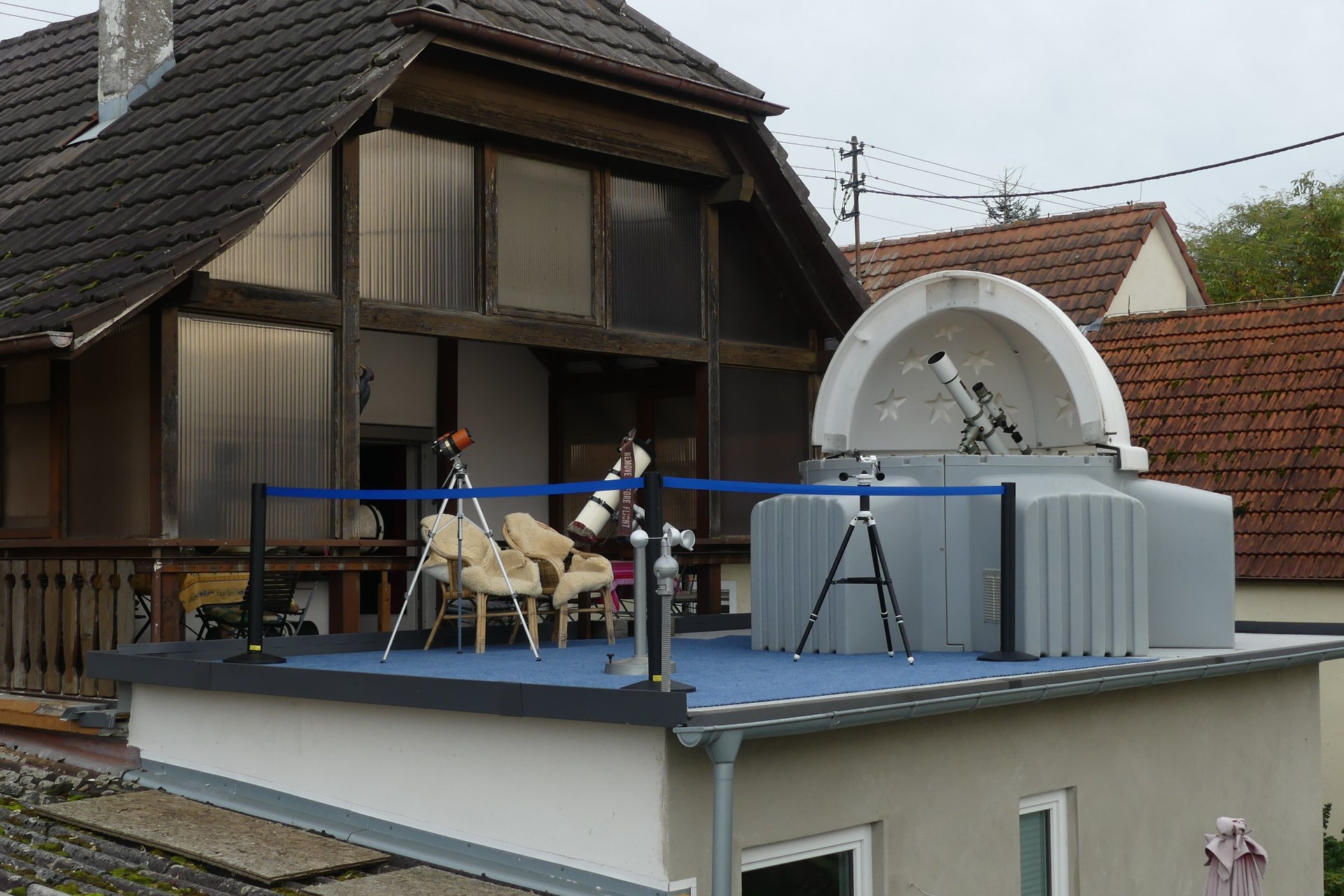

Ich habe dann den Traum der eigenen Holzkuppel vorerst zur Seite gelegt und mir von einem Sternenfreund eine kanadische "Sky Shed"-Kuppel aus Kunstsoff (aka "Plaste"; das würde herauskommen, wenn Dixi oder Toi-Toi den Auftrag hätte, astronomische Kleinkuppel zu bauen. Aber die Kanadier waren offensichtlich schneller) gekauft.
Und das war die beste Idee, die ich haben konnte. Sie ist völlig einfach und günstig konstruiert, aber technisch sehr gut durchdacht und funktioniert einwandfrei bei jedem Wetter - für kleine $$$.


Sie misst, und nun sind wir bei der praktikablen Größe, etwas mehr als 2,22 Meter im Duchmesser, was ausreicht, um zwei Personen, einen Holzhocker und einen Refraktor mit 1000 Millimeter Brennweite, unterzubringen.
Ausreicht, wohlbemerkt, denn es ist eng.
Aber es geht, wenn man ein wenig aufeinander achtet. Selbst drei Leute sind möglich, doch dann wird es ungemütlich und der Hocker ist nicht mehr sinnvoll nutzbar.
Ach ja, ich bin rein visuell unterwegs und verzichte in der Kuppel (und auch sonst) auf das ganze Elektronik-Geraffel. Das könnte noch ein Faktor sein bei Deinen Überlegungen. Denn wenn noch ein Rechner dazukommt und irgendwelche Riesenkonstruktionen mit Kamera, Filterrad, Verlängerungen und das Ganze ist dann noch verkabelt, dann wird's schnell richtig eng - könnte ich mir vorstellen.

Also: Deine 2,4 Meter müssten funktionieren - zumal mit einem kürzeren Instrument und rein visuell - aber sie sind die Untergrenze.
Nach meiner Erfahrung.
Aber für mich und meine Ansprüche reicht sie üppig. Ich hab' extra abgenommen ...:ROFLMAO:

Schöne Grüße,
Urs
(Cygnus-Sternwarte 77743 Neuried)

Ich bin mir nicht so sicher, ob eine Kuppel wirklich am zweckmäßigsten ist. Es wird ja mmer wieder auch von Kuppelseeing berichtet. Klar, das sieht cool aus, mag aber auch ungebetene Gäste anziehen, die neugierig sind, was da drin zu holen ist...

Ich persönlich würde eine Sternwarte mit Rolldach bevorzugen, wenn es der Platz erlaubt. Die ist im Regelfall unauffälliger und einfacher zu realisieren.

Viele Grüße,

Günther

Hey Günther,

Zitat von tuxtex:
Kuppelseeing
Klicke in dieses Feld, um es in vollständiger Größe anzuzeigen.
... boaahhh, ich glaube, da kommen noch ein paar Umstände vorher zum Tragen. Ganz profanes Zeug wie staubige Spiegel, schmutzige Prismen, schei3-Seeing am Himmel ... klar, wenn Du absolut high-end unterwegs bist, okay.

Zitat von tuxtex:
Klar, das sieht cool aus
Klicke in dieses Feld, um es in vollständiger Größe anzuzeigen.
YEAH, bro! Das wiegt alles andere auf!
(Aber ich bin Teleskopiker und deswegen nur bedingt zurechnungsfähig).

Zitat von tuxtex:
ungebetene Gäste
Klicke in dieses Feld, um es in vollständiger Größe anzuzeigen.
Komm' schon! Auch hier bin ich absolut sorglos und versteh die große, latente Angst vieler - nicht nur Hobby-Astronomen - nicht.
Mal im Ernst: bei wem wurde schon mal in einer Astro-Kuppel wirklich eingebrochen, um etwas zu klauen; also kein Vandalismsus. Ich persönlich habe von so etwas noch nie gehört.
Und wenn es doch mal einer versuchen sollte: viel Glück.
Make my day - punk!

Zitat von tuxtex:
Rolldach
Klicke in dieses Feld, um es in vollständiger Größe anzuzeigen.
Rolldach = Flachdach = Teufelszeug!


Schöne Grüße,
Urs
(3. Dan im Kitu und Scharfschützenausbildung mit Gummi und Büroklammer)

Hallo Günther,

das ist kein Kinderhort.
Aber selbst bei Gummi und Büroklammer gilt: Jeder ist für seinen Schuss verantwortlich.

Aber danke für den Hinweis.

Schöne Grüße,
Urs

Hallo Markus,

bei mir gibt es so was ähnliches wie eine Kuppel seit 1991. Der quadratische Unterbau hat 2,5m Seitenlänge. Weniger sollte es nicht sein. Eine Zeit lang habe ich einen Refraktor mit 1200mm Brennweite betrieben. Länger dürfte ein Rohr echt nicht sein.
"Kuppel Seeing" gibt es, wenn es in der Kuppel deutlich wärmer ist als draußen. Das heißt, wenn ich beobachten will, öffne ich den Spalt und die Türe mindestens 2 Stunden bevor es los geht. Der Vorteil der Kuppel ist das Abhalten von Wind (in der Kuppel fühlt sich alles deutlich wärmer an) und in manchen Blickrichtungen die Abschirmung von Beleuchtung in der Nachbarschaft.

Das gute Stück wurde mir damals von einem Zimmermann aus Bayern gebaut. Ob der heute noch so was macht, kann ich dir nicht sagen.
Es ist nicht wirklich ein Kuppel sondern eine Drehpyramide nach Nögel. Baupläne hierfür findet man in folgendeen Büchern:
Anton Stauss - Fernrohre und ihre Schutzbauten (1960er)
Eugen de Krudy - Das Spiegelteleskop in der Astronomie (1920er)

Der Vorteil ist, dass es mit geraden Hölzern statt der schwer zu fertigenden Kreissegmente auskommt.

Bei Bedarf kann ich dir Kopien von Plänen zukommen lassen.

CS Gerhard

PS: Gerade wollte ich noch ein Foto anhängen, finde es aber nicht.

Jetzt ich wieder.:)

Danke für eure Beiträge.

Meine Hauprmontierung wird eine G11 sein. Ggf. werde ich aus Nostalgiegründen auch nocheinmal eine Saturn einsetzen. Da ich technikverliebt bin, würde cih das ganze stark automatisieren. Aber ja, einen direkten Blick dorch das Okular möchte ich mir auch nicht vorenthalten. Das es eine Kuppel mit Schlitz werden sonn ist nicht nur stylisch. In der Nähe befindet sich eine Straßenlaterne. Deren Streulicht ich damit abhalten möchte. Auf 2,4 Meter komme ich, da sich auf den Dach ein Ablauf für das Regenwasser befindet. Möchte ich diesen nicht verlegen, so komme ich auf 2,40m.

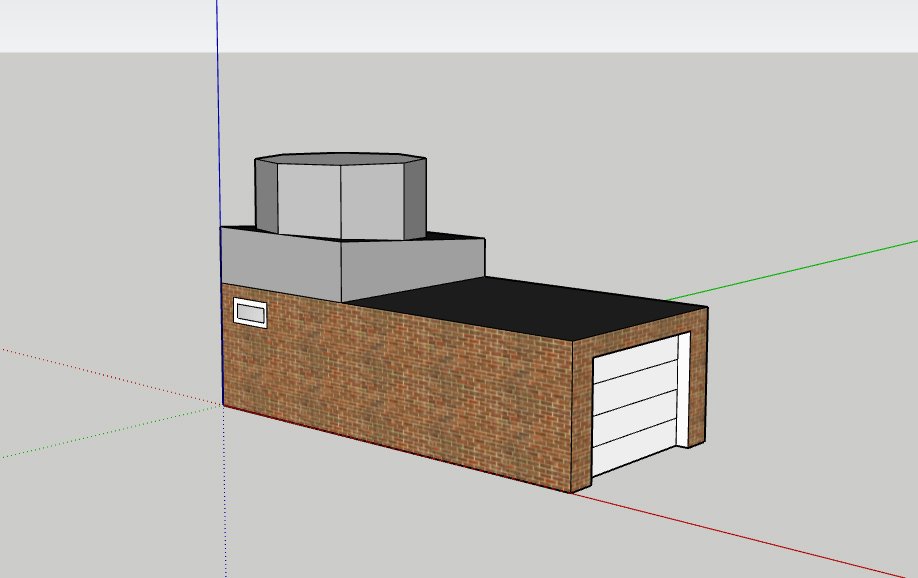

Im Anhang habe ich mal eine schnelle Skizze eines Aufbaus im VLT-Design mit 3,0m Größe gestellt. Die Garage, welche im Garten steht, wird dadurch sehr dominant. Das ist mir zuviel.


Anhänge

  • aaaa.jpg
    43,4 KB · Aufrufe: 210
Wenn ich dazu komme, werde ich heute Abend mal das Gleiche mit einer 2,4m-Kuppel gestalten und posten.

Viele Grüße
Markus

Hallo Markus, ich hatte mal eine Kuppel selbstgebaut, die hatte ca 4m und war sehr geräumig, drinnen waren auf einer deutschen Montierung zwei lange Newtons montiert.
Es war besonders auch für Laien recht imposant, aber für mich auch unpraktisch, würd ich aus vielerlei Gründen nicht mehr haben wollen.
CS Mike

Hallo,

eine Holzkuppel selbst zu bauen ist absolut möglich. Der Beweis dafür steht bei mir im Garten. Ehe ich unter falsche Flagge segele - original selbst gebaut habe nicht ich die Kuppel sondern mein späterer Chef, aber ich habe sie dann bei mir wieder zusammengebaut, Brettchen für Brettchen.

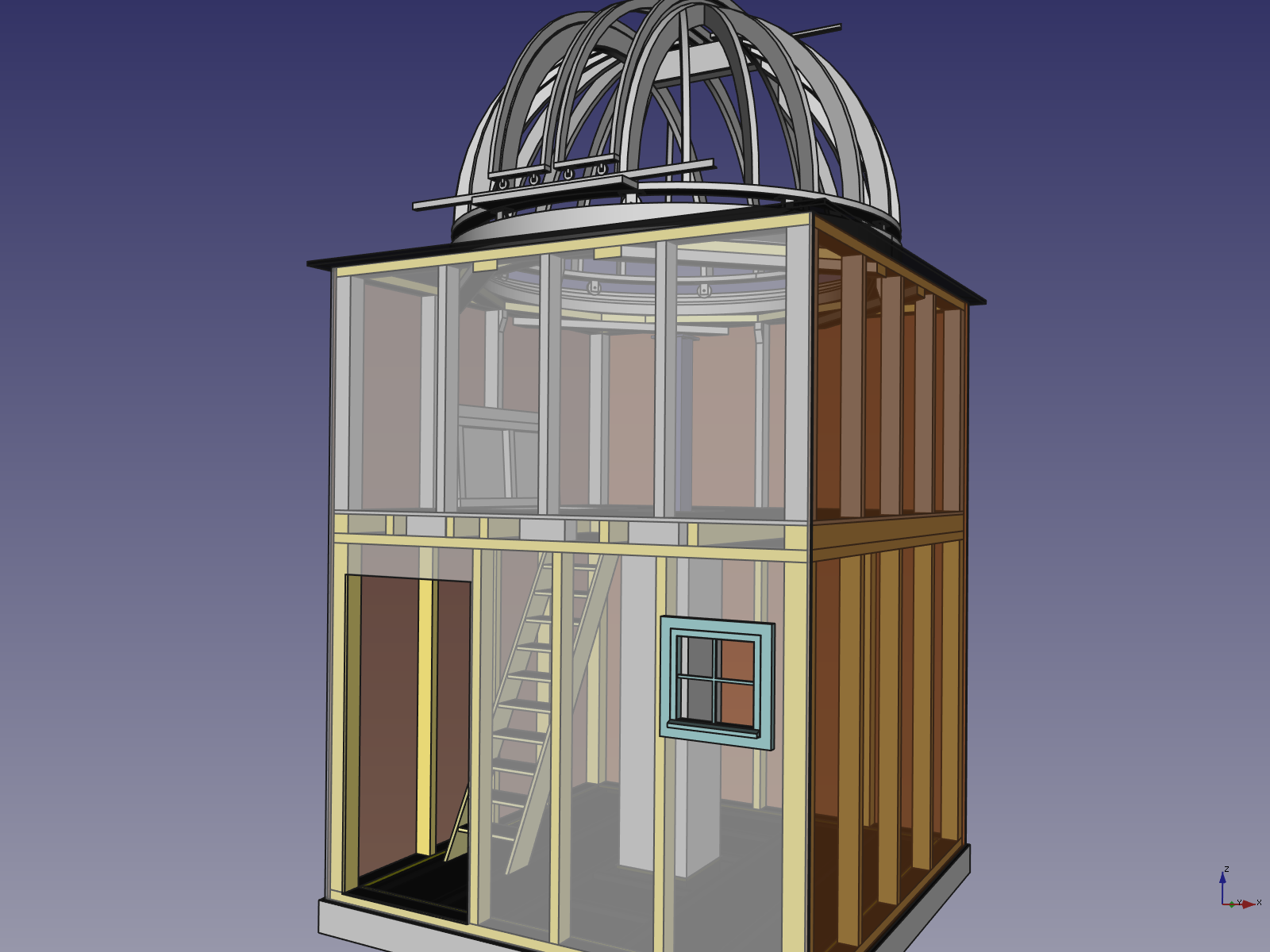

Ich habe die ganze Sternwarte nachträglich in FreeCAD nachkonstruiert, Screenshot siehe oben.
Grundprinzip, wie ihr seht:
- zweigeschossiger Aufbau, um etwas aus den Bäumen und dem Bodenseeing rauszukommen
- quadratischer Grundriss, damit man in den Ecken Platz hat für Okularschrank und Computerecke
- Holzkuppel inspiriert von der Zeiss-3-m-Kuppel

Da es im Thread eigentlich um die Kuppel geht, mehr dazu:
- Basisring und Spanten sind aus alten 3 cm dicken Dielen ausgesägt (segmentweise); jeweils zwei dieser Segmente wurden versetzt übereinander gelegt, verleimt+verschraubt. So entstanden Bogensegmente bis 180°, leicht und stabil.
- Spanten und Basisring sind durch sauber zugeschnittene Stahlwinkel (aus L 60x4 hergestellt) verschraubt (M8 A2 Schrauben).
- Die sich ergebenden Flächen wurden mit dünnen Brettchen belegt. Die Brettchen habe ich in Länge grob vorgesägt und dann oben auf dem Gerüst mit einer Kappsäge exakt auf Länge und passendem Winkel gesägt und dann aufgenagelt (Druckluftnagler mit kleinen T-Klammnägeln).
- Der Kuppelspalt besteht aus zwei Bogensegmenten, die oben und unten mit Rollen auf Winkelprofilen laufen. Sie wurden fix und fertig vormontiert (inkl. Dachbahn) und dann von zwei starken Männern mit dem Seil hochgezogen und auf die Schienen gesetzt.
- Der Basisring der Kuppel läuft mit kugelgelagerten Rollen auf einem entsprechend gerollten Flacheisen.
Die Abdichtung des Basisrings ist zweiteilig: Um den Laufring unten steht ein Blechring, den der Dachdecker aufgebracht hat. Am Basisring ist ein zweiter Blechring befestigt, der über den unteren Blechring bis knapp über die Dachhaut reicht und sich mitdreht. Diese Abdichtung lässt Luft durch, aber keinen Regen, keinen Schnee und fast keinen Dreck. Das sorgt für eine gut durchlüftete Kuppel ohne Kondenswasserprobleme.
- Die Kuppel dreht sich sehr leicht (fast zu leicht!). Ein motorischer Antrieb wäre damit möglich, habe ich aber noch nicht vermisst.
- Die Dachhaut besteht aus Resitrix, einer EPDM-Dachbahn, die einlagig aufgeschweißt wird (Heißluft, nicht Flamme)

Fragen? ;)

Gruß, Niko

Hallo Reinhard,
allerhöchsten Respekt für deine Leistung!
Die Kuppel ist schon ein Kunstwerk für sich. Habe ich in dieser Firm noch nie gesehen.
Da hast du echt was tolles auf die Beine gestellt!
Sowas im eigenen Garten….
CS
Jörg
