Drehwinkelgeber für Dobson

Hallo Dobsonauten,

eigentlich wollte ich erst darüber berichten, wenn ich mit dem Projekt weiter bin und konkrete Ergebnisse zeigen kann. In einem anderen Unterhaltung hatte ich kurz von meinem Projekt erzählt. Um den anderen Faden nicht thematisch zu entführen und um eine Unterhaltung darüber mit @AstroPZ , Peter führen zu können, hier mein kleiner Einstiegs-Bericht.

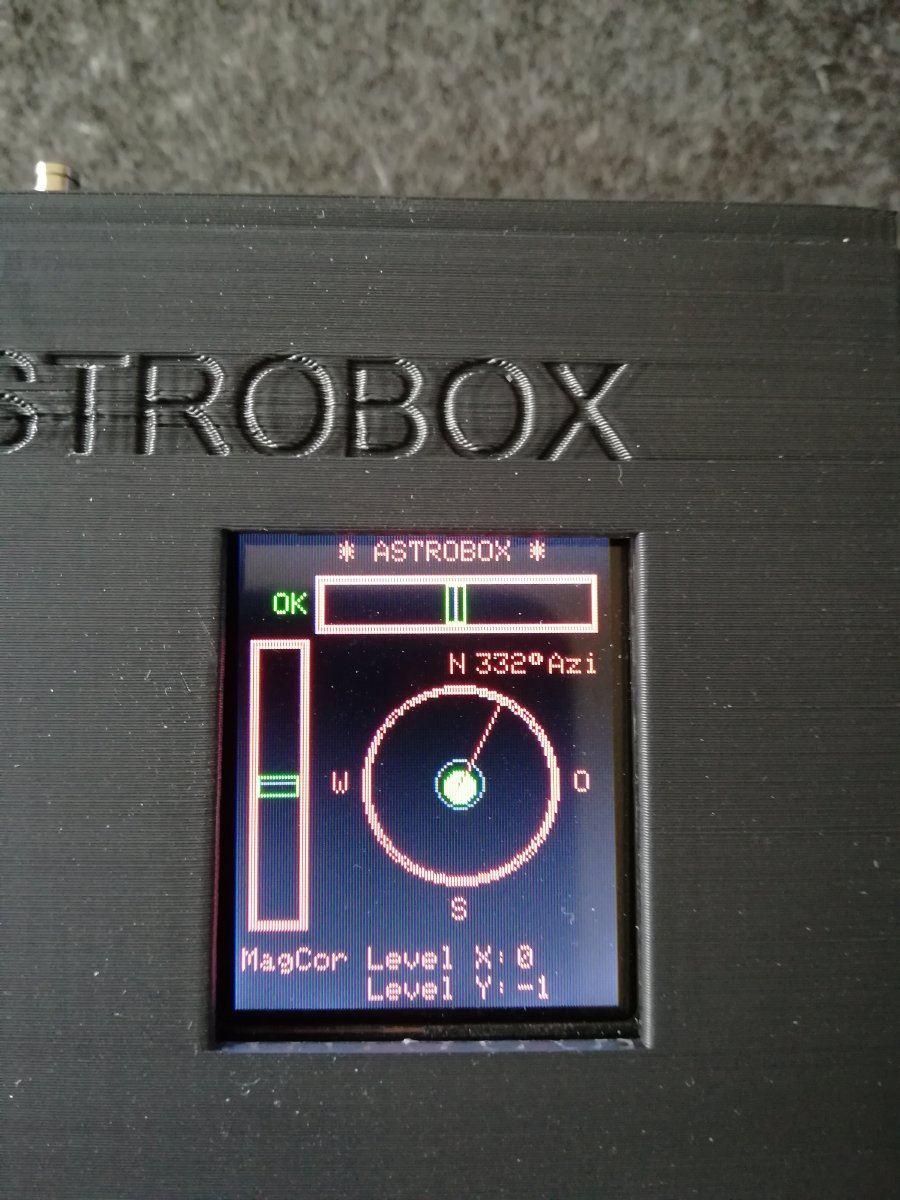

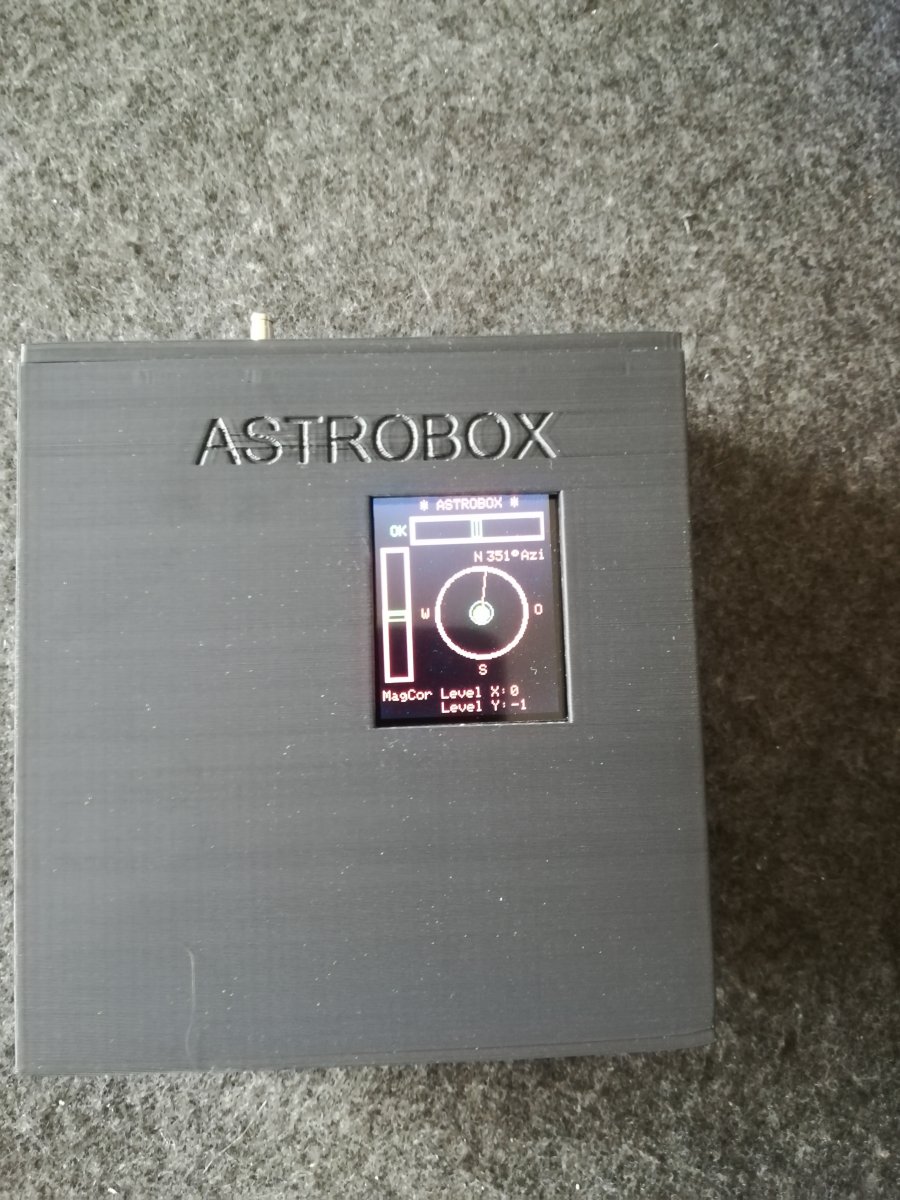

Ich erweitere gerade meine Dobson Box mit zwei Drehwinkelgebern um eine digitale Anzeige für Azimut und Altitude. Die Sensoren sind schon montiert. Als Anzeige habe ich ein "Voltmeter" von Lascar Electronics verwendet. Ein mehrfarbiges Display welches sich ganz einfach per Software über USB parametrieren lässt, so dass Spannungswerte von 0 bis 5 V als 0,0° bis 360,0° angezeigt werden. Bei mir verhindert im Moment das "Nicht-Astronomie-kompatible-Wetter" weitere Tests. Ich weiß aber schon, dass ich die Spannungsversorgung noch verbessern muss und eine möglichst hoch stabile 5 V Spannungsversorgung benötige und mein Dobson Achslager (= 1/4" Schraube in Loch in Spannplatte) für die Ungenauigkeit des Azmiut zuständig ist. Die Altitude Anzeige funktioniert schon zumindest Im Wohnzimmer vielversprechend, reproduzierbar gut auf +/- 0,2° bis 0,5° - ich wäre zufrieden wenn ich aus Stellarium aktuelle Werte ablesen, an meinem Dobson einstellen könnte und das gewünschte Objekt im 38mm Okular im Sichtfeld hätte. Ich will damit ja keine Satelliten abschießen sondern nur halbwegs einfach im Übersichtsokular oder Sucher einen Stern finden!

Welche Drehwinkelgeber sind denn das (Habe mir gerade das DSC System von Taurus bestellt)? Für den Anschluss an Stellarium musst du die dafür vorgesehenen Schnittstellen in der Teleskop-Steuerungs Erweiterung nutzen. Oder gibt es einen anderen Weg? Wie willst du das erreichen und welche Schnittstelle willst du nutzen?
Hallo Peter,

die Sensoren sind quasi nackig, es ist also noch kein fertiges Produkt und darum nicht vergleichbar mit dem Taurus Produkt. Ich habe mich zuerst mit dem Geoptik System versucht, das hat nur einen Winkel-Sensor, ich nehme an den gleichen wie im Taurus, und eine "Beschleunigungsbox" mit Lagesensor und Hardware - damit bin ich nicht klar gekommen. Das war mit Sky Safari verbunden und hat mich ewig Zeit gekostet ohne ein sinnvolles Resultat. Mein Problem war ich habe es nie geschafft wenigstens einen zweiten Stern anzulernen. Die Meldung aus Skysafari waren sinngemäß bei dem Anlernen des zweiten Sterns so:
  • Stern zu weit weg,
  • Stern zu nah da,
  • Stern zu hoch,
  • Stern zu niedrig
  • mit diesem Stern kann kein Rechenmodell erzeugt werden
... keine Ahnung ob es ein Problem zwischen meinen Ohren war, Hardware-, Software Problem oder eine Kombination aus allem.

Aktuell habe ich gar nicht vor die Sensoren mit Software z.B. Stellarium zu verbinden. Mir reicht schon wenn ich die Koordinaten aus Stellarium bekomme und dann mit diesen den Dobson einstelle und dann mal schauen was das Weltall im 38mm Übersichtsokular oder Sucher hergibt. Aber da muss es erst mal weniger Wolken haben. Die jetzt verwendeten Sensoren können "genullt" sprich auf 180° eingestellt werden. Idee da hinter ist:
  • Wasserwaage am Tubus = waagrecht = Altitude
  • Kompass = Süden = Azimut
Mal schauen wenn der Himmel klar ist, was ich damit finden kann.

MünchenBeiNacht - Ewald


AstroPZ

Mitglied
Hi Ewald,
danke für deinen Bericht.
Mich würde die genaue Bezeichnung der Encoder und wo du sie bekommen hast sehr interessieren.
Ich hatte auch schon gesucht und mM keine günstige Quelle gefunden.

Das Taurus System hat 2 gleiche, vollwertige Encoder und ist kompatibel zu Stellarium und SkySafari, komfortabel über Bluetooth oder Wlan.
So eine "Connection" hatte ich schon mit dem PushTo+ System von Omegon (Astroshop) erfolgreich mit diesen 2 Äpps konfiguriert und benutzt. Das ist wirklich praktisch und genau genug, da braucht man mM kein GoTo.

Aber ich fände es wirklich interessant wie man so eine Selbstbau Lösung zb über USB mit Stellarium verbindet.
Das geht bestimmt. Es ist "nur" eine KnowHow Frage. Man muss wahrscheinlich eine Software schreiben die die Encoder ausliest und das an Stellarium weitergibt.

Gruß
Peter


Martin_B

Mitglied
Hallo Ewald,

die Eichung wäre vielleicht einfacher, wenn du an Polaris eichen würdest.
Die AZ Koordinaten sind ja quasi fix.

Gruß Martin


AstroManiac

Mitglied
Hallo Ewald,
Interessantes Projekt! welche Drehgeber benutzt Du dafür ? und warum nimmst Du nicht das Selbst bau Projekt von Dave Ek ?
Viele Grüße Martin

... die Eichung wäre vielleicht einfacher, wenn du an Polaris eichen würdest. Die AZ Koordinaten sind ja quasi fix. ...
Hallo Martin,
da hast Du natürlich recht. Ich werde noch verschiedene Verfahren ausprobieren. Die verwendeten Drehsensoren werden per Knopfdruck auf 180° eingestellt. Deshalb war mein erster Gedanke Dobson nach Süden ausrichten, dann Knöpfchen gedrückt und passt. So weit die Theorie. Ich wollte dazu mein Samsung mit Kompass APP verwenden und eine Halterung anbauen, die sicherstellt dass das Smartphone reproduzierbar parallel zum Tubus liegt. In der Praxis hat sich herausgestellt, dass der Metalltubus dramatisch den Kompass verbiegt! ;) Die Kompass Idee will ich aber noch nicht ganz aufgeben und habe mal von Suunto einen einfachen Kompass bestellt um feststellen zu können ob das "Elektronik-freie" Messinstrument nicht so hysterisch reagiert, allerdings haben Kompasse in der Preisklasse unter € 100 nur eine Genauigkeit von 2,5° was vermutlich nur ungenaue Einstellungen möglich machen wird.

Mit Polaris wird es natürlich gut gehen. Ich habe aber noch keine Erfahrung wie genau und reproduzierbar ich für diese Einstellung Polaris in ein Okular, ( ... welche Brennweite? 11mm? 24mm?, ich habe (noch) kein Okular mit Fadenkreuz ...) ins Zentrum bekomme. Aber vermutlich drastisch besser und in der Folge genauer wie ein Kompass-Schätzeisen mit 2,5° Genauigkeit. Muss ich einfach ausprobieren.

Mich würde die genaue Bezeichnung der Encoder und wo du sie bekommen hast sehr interessieren.
Ich hatte auch schon gesucht und mM keine günstige Quelle gefunden. ...
Hallo Peter,
Das sind Sensoren QR40-360 der niederländischen Firma DIS-Sensor, die ich über meine eigene Firma in UK besorgt habe. Das sind absolute Sensoren die ein Spannung 0 bis 5 V für 0° bis 360° ausgeben und nach Datenblatt auf 0,09° genau gehen. Ich gehe davon aus, dass man in Kombination mit einem wenig präzisen oder besser gar nicht präzisen Azimut Lagers des "Holz-Dobson" (Loch mit M8-Schraube in Multiplex Platten) am Ende auf +/- 1° vielleicht +/- 0,5° kommt - ich denke aber ausreichend genau/gut um Objekte aufzusuchen.

Im Moment plane ich keine "Software- und Hardwaremäßige Anbindung" an z.B. Stellarium. Mein Idee: Ich schaue die Winkelangaben für mein "Zielobjekt" im Stellarium nach, stelle den Dobson dann darauf ein und wäre mehr als zufrieden wenn ich das Ziel im Sucherfernrohr / Übersichtsokular grob habe. Ein Visualisierung in einer Software (Zielkreis in Sternenkarte) brauche ich nicht, ich will in den Himmel und nicht in den Computer schauen.

... und warum nimmst Du nicht das Selbst bau Projekt von Dave Ek ? ...
Hallo Martin
Ich verwende absolute Geber, die eine Spannung für eine Winkelangabe liefern. Die Sensoren von Dave EK liefern Impulse die man mit Hilfe eines Controllers/Rechners zählen, die Drehrichtung bestimmen und in Gradangaben umrechnen und dann noch per Anzeige darstellen und/oder per Datenverkehr weitergeben muss. Ich verwende zur Anzeige ein fertiges, parametrierbares "Volt-Meter", welches dann z.B. für 2,5V 180° und für 5,0V 360° u.s.w. anzeigt. Ich will elektronisch den Ball flach halten, möglichst einfache, fertig erhältliche Module verwenden.

Viele Grüße - MünchenBeiNacht - Ewald


AstroPZ

Mitglied
...
Hallo Peter,
Das sind Sensoren QR40-360 der niederländischen Firma DIS-Sensor, die ich über meine eigene Firma in UK besorgt habe. Das sind absolute Sensoren die ein Spannung 0 bis 5 V für 0° bis 360° ausgeben und nach Datenblatt auf 0,09° genau gehen. Ich gehe davon aus, dass man in Kombination mit einem wenig präzisen oder besser gar nicht präzisen Azimut Lagers des "Holz-Dobson" (Loch mit M8-Schraube in Multiplex Platten) am Ende auf +/- 1° vielleicht +/- 0,5° kommt - ich denke aber ausreichend genau/gut um Objekte aufzusuchen.

Im Moment plane ich keine "Software- und Hardwaremäßige Anbindung" an z.B. Stellarium. Mein Idee: Ich schaue die Winkelangaben für mein "Zielobjekt" im Stellarium nach, stelle den Dobson dann darauf ein und wäre mehr als zufrieden wenn ich das Ziel im Sucherfernrohr / Übersichtsokular grob habe. Ein Visualisierung in einer Software (Zielkreis in Sternenkarte) brauche ich nicht, ich will in den Himmel und nicht in den Computer schauen.
...
Diese Sensoren von DIS sind aber sehr teuer soweit ich das einschätzen kann. Da kann man auch gleich fast ein fertiges DSC System kaufen.
Prinzipiell finde ich die einfache Idee mit den Absolut-Gebern und einfacher Anzeige der Winkel sehr gut.
Man braucht eigentlich nicht mehr, wenn man manuell positioniert.
Aber nach meiner Recherche scheitert es daran solche absolut Sensoren günstig zu bekommen.
Ich habe jedenfalls keine gefunden (Conrad, Reichelt, Amazon).
Wenn man dann bis zu 200€ und mehr ausgeben muss, dann lohnt sich das nicht.

Gruß
Peter


anthoja

Mitglied

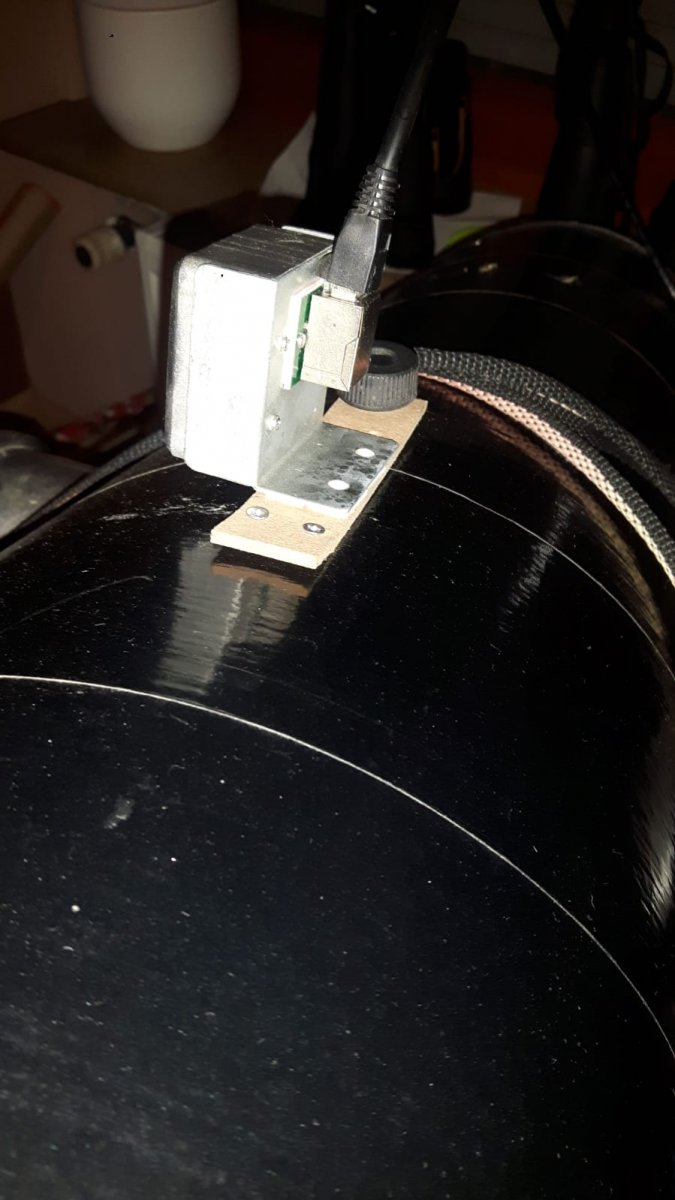

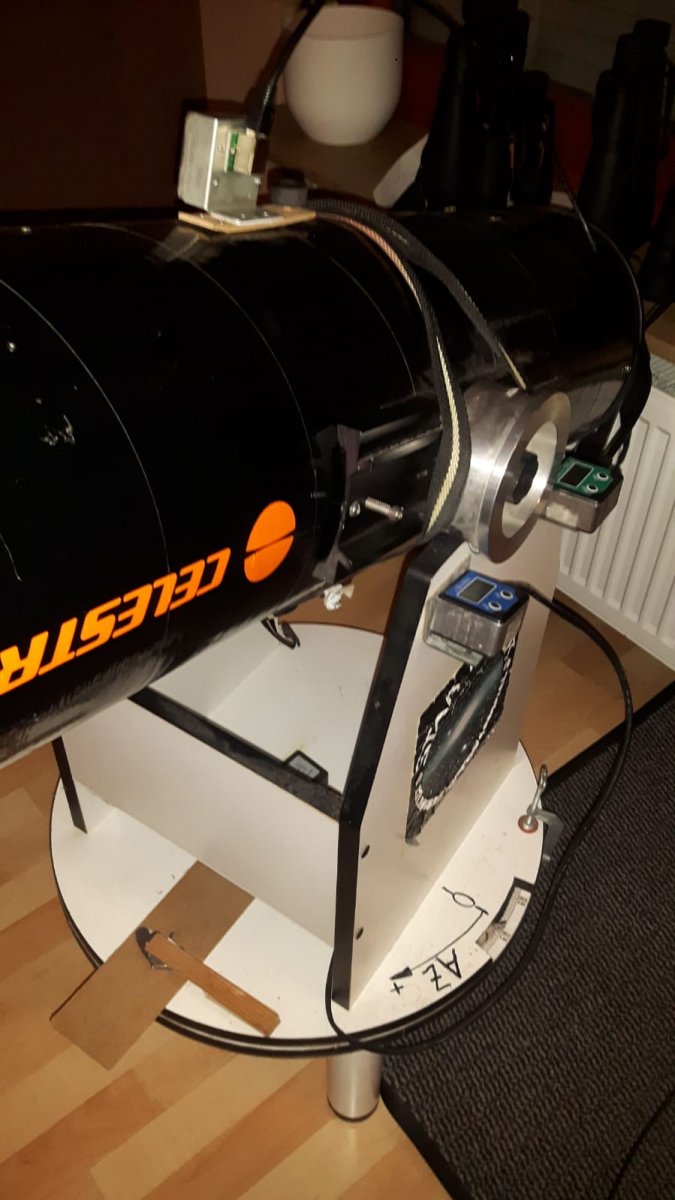

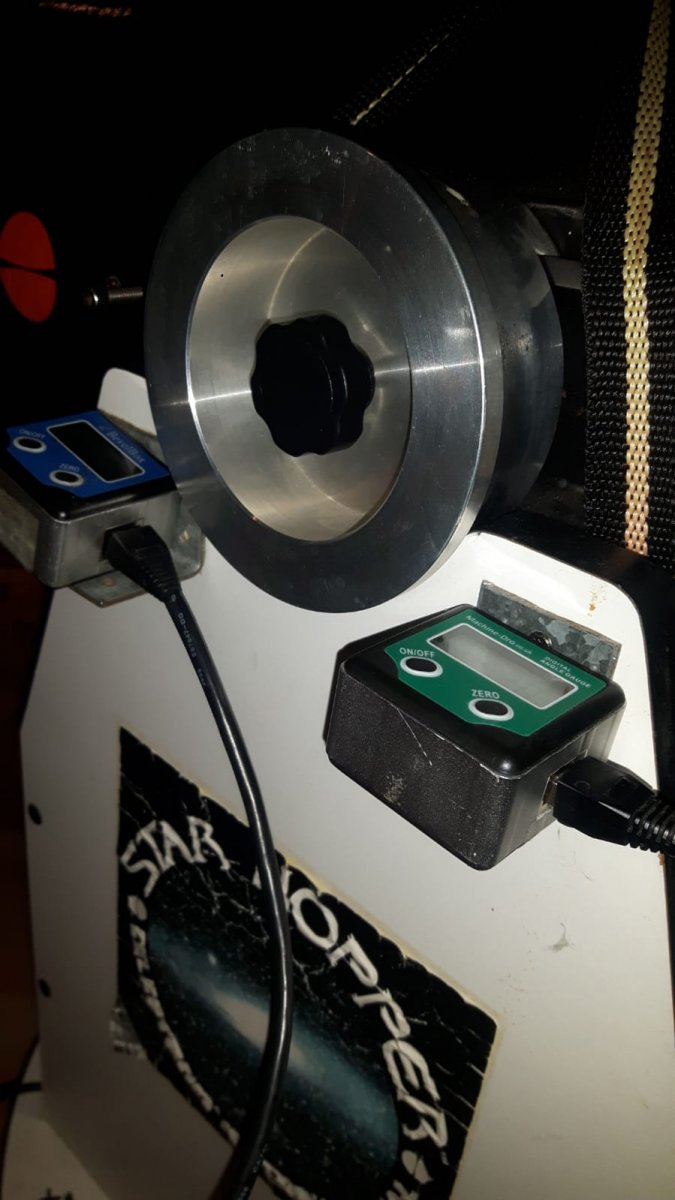

Neben einem Telrad benütze ich einen kleinen digitalen
Winkelmesser (bevel box/level box) mit 0.1 Grad Auflösung
den kann man an einem Stern in der nähe eichen
und so die Höhe
recht genau einstellen er ist auf einer Platform die über eine schraube justierbar ist
Das hilft enorm ein lichtschwaches Objekt zu finden
Den winkel bekomme ich entweder vom Handy
oder von einem Leaptop (programm Guide)
Im azimut (nord süd ) ist ebenfalls ein encoder eingebaut auch eichbar funktioniert sehr gut
allerdings sollte das ganze zuerst gut wagrecht ausgerichtet werden sehr wichtig
Gruss



anthoja

Mitglied

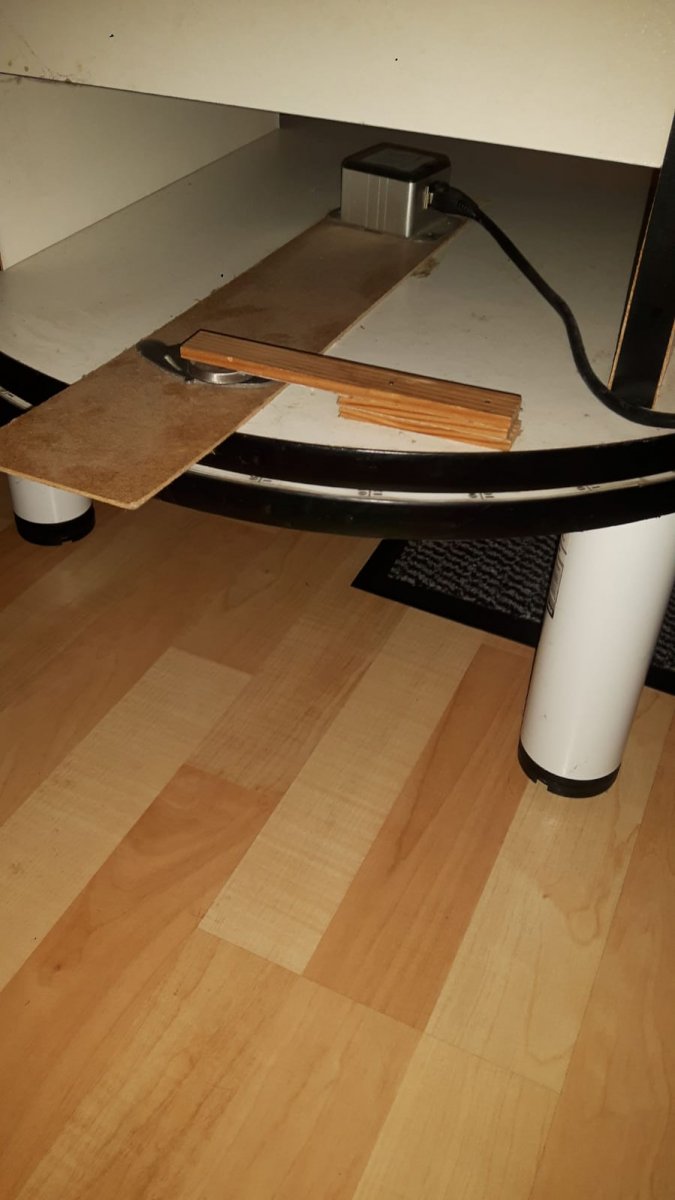

der winkelgeber im azimuth

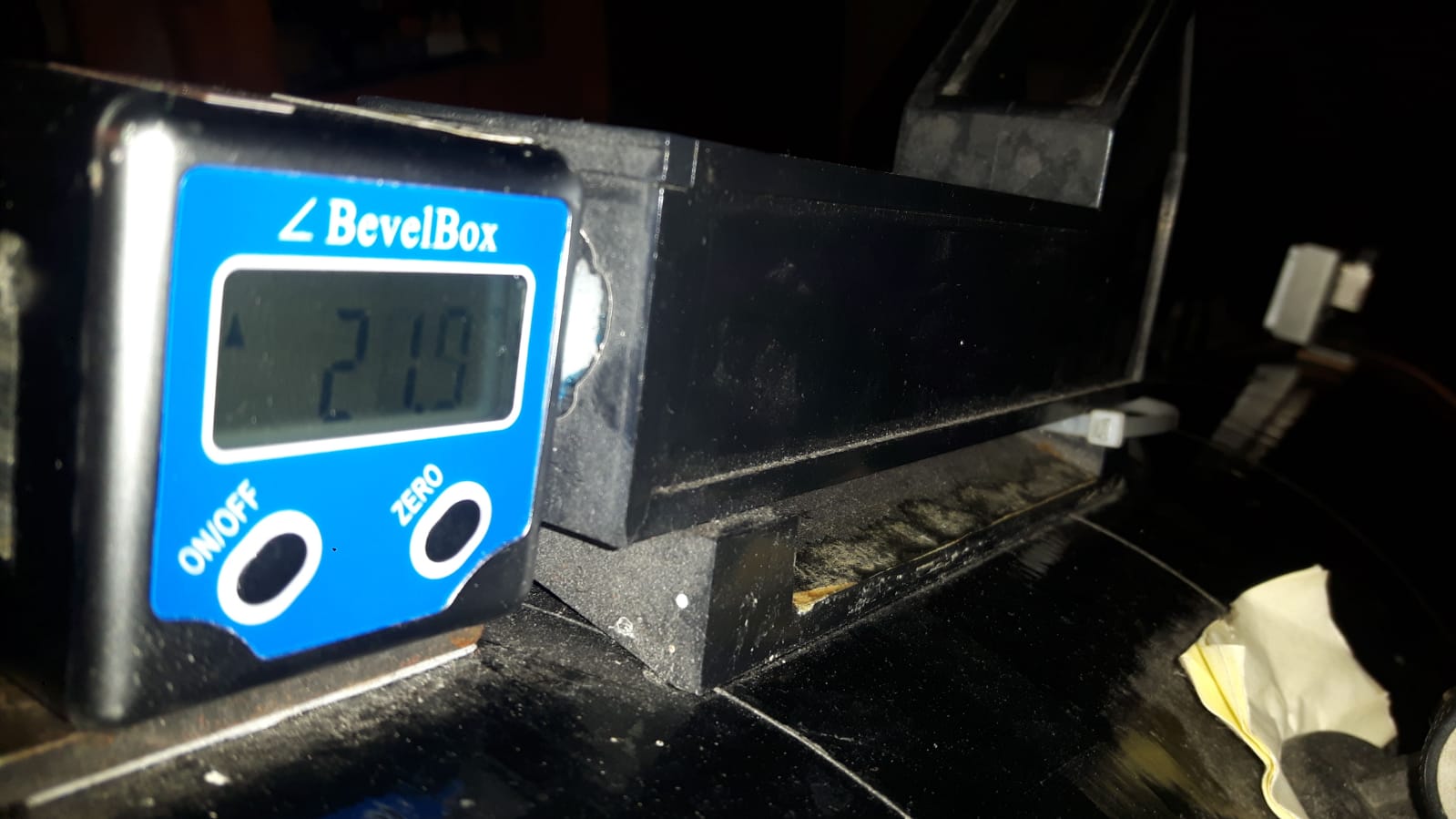

Die bevel box
Name Googeln


AstroPZ

Mitglied
Hi @anthoja ,

genial!
Diese Winkelmesser mit externer Anzeige sind ja genau das was man am Teleskop braucht.

Und so eine digital Winkel/Wasserwaage habe ich, glaube ich, noch in der Werkstatt.
Da bin ich gar nicht darauf gekommen.

Super und Gruß
Peter


anthoja

Mitglied
Gern geschehen
die Links sind nur Beispiel
Gibts villeicht biliger
und Guide 9 hat eine Grosse Anzeige des winkels /azimuth wenn gewollt

Hallo Dobsonauten,

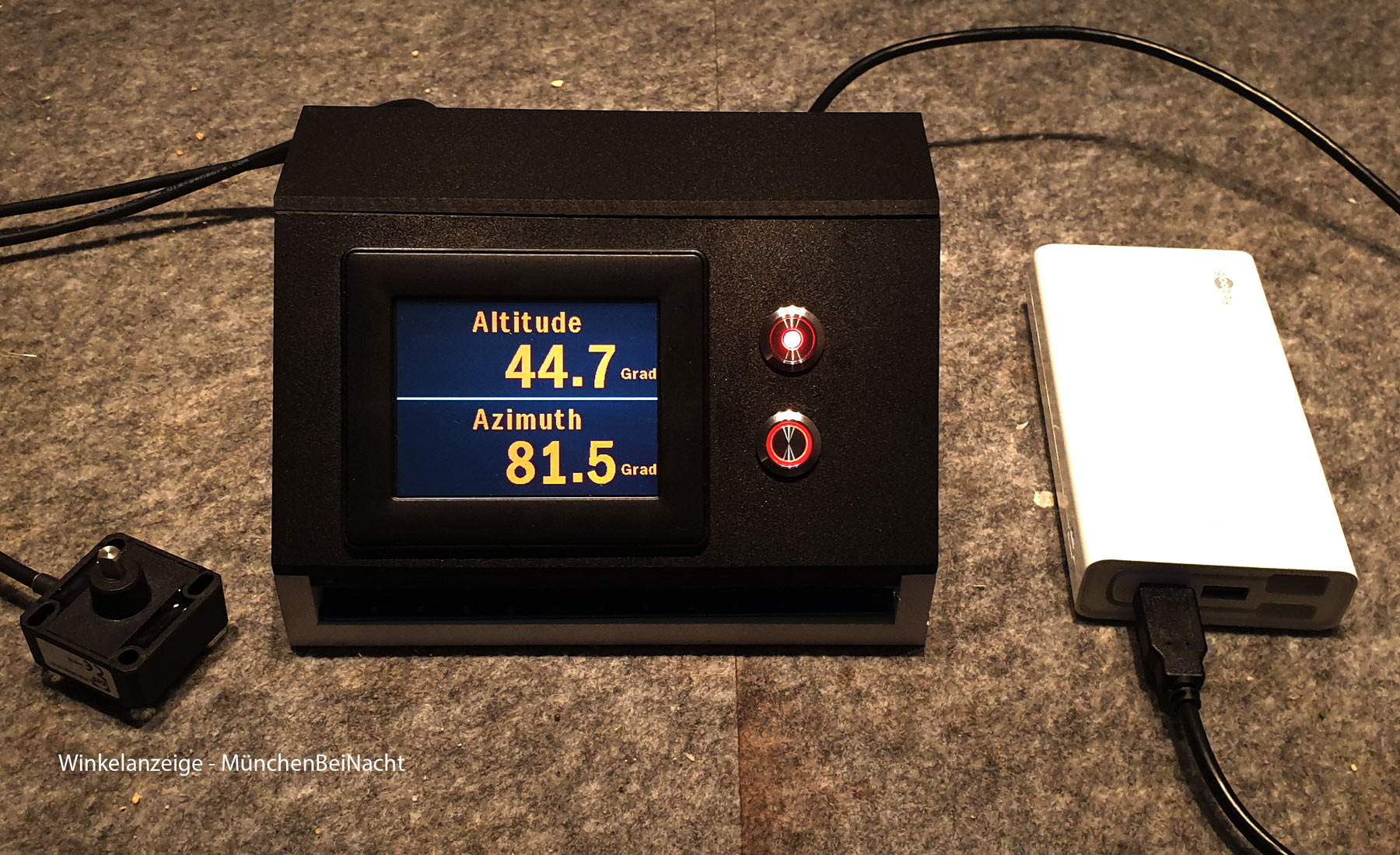

ich habe inzwischen aus meinen losen Aufbau ein fertiges Gerät gebaut. Es ist natürlich eher ein Prototyp geworden und ein letztes Stück Gehäuse Abschluss unten fehlt noch. Die beiden Sensoren werden mit je einem Dioden-Stecker mit Bajonett angeschlossen. Die Stromversorgung übernimmt eine kleine Powerbank per USB Stecker. Über diesen USB-Stecker kann ich außerdem noch die Anzeige per Windows Programm nachträglich einstellen, zum Beispiel die Helligkeit oder Farbe der Anzeige bzw. der Schrift regeln.



Die beiden Taster sind für die Rücksetzung der Winkelsensoren. Wenn es jetzt mal weniger Wolken hat, dann werde ich das Ganze wieder testen.

MünchenBeiNacht - Ewald


Martin_B

Mitglied
Steht im Eingangsthread und #5 ganz ausführlich beschrieben.
Lineare Spannungswerte 0..5V Umrechnung in 0...360° Anzeige auf Display.

Hallo Sternengucker!

Gestern war der erste Abend ohne Wolken und ich habe zum ersten Mal unsere Winkelanzeige draußen getestet. Die Altitude habe ich mit einer Wasserwaage auf 0° voreingestellt. Den Azimuth hatte ich zuerst per Suunto Kompass auf Süden = 180° eingestellt. Dazu habe ich den Kompass rechtwinkelig an das Dobson Gehäuse gelegt. Nach ersten Positionierungen war klar, dass man im Azimuth damit viel zu ungenau ist. Ich vermute, dass auf Grund der Kombination von Ablese Schwierigkeit des Kompasses im Dunkeln bei Rotlicht, mechanische Lagegenauigkeit am Dobson und die geringe Kompass-Genauigkeit von 2,5° zusammen zu den mangelhaften Azimuth Werten führt.

Dann habe ich den Azimuth über Jupiter eingestellt. Jupiter mittig ins 38 mm Okular. Die aktuelle, echte Jupiter Position habe ich in Stellarion abgelesen. Zu diesem Zeitpunkt 20:29 war es 205° | 15°. Der angezeigte Azimuth Wert an der Anzeige war in dem Moment 188°, also quasi eine Abweichung von 17°. Deshalb den Dobson auf 163° ( = 180° - 17° ) gedreht und dann den Azimuthwert genullt. Genullt bedeutet dabei, dass damit der Azimuth Wert der Drehwinkelanzeige für Azimuth auf 180° voreingestellt wird.

Jupiter
Danach zum Test den Dobson auf 205° | 15° gedreht. Blick durchs 38mm Okular! Tatata! Jupiter ist da! Zwar nicht ganz perfekt in der Mitte aber immerhin im Okular.

Saturn
Nächster Test: Saturn 200° | 18° - Dobson entsprechend gedreht. Blick durchs Okular: Saturn sichtbar im 38 mm Okular.

Albireo
Jetzt mal etwas komplizierteres als ein Planet. 233° | 62° - Dieses Mal musste ich schon genauer hinschauen, aber das helle Pünktchen zwischen den anderen erschien sehr verdächtig nach Albireo. Mit dem 24 mm Okular war ich dann sicher und mit dem 11 mm Okular konnte ich dann den zweifarbigen Doppelstern richtig schön beobachten.

Dann sind Susanne und ich noch einfach so (Koordinaten aus Stellarion und am am Dobson eingestellt zu:
  • M13 (Herkules Kugelstern Haufen) 282° | 40°
  • M15 (Pegasus Haufen) 172° | 54°
  • M31 (Andromeda Nebel) 80° | 52°
alles ohne Probleme. Sofort im 38 mm oder auch im 24 mm Okular zu finden. Wir waren echt baff! So einfach, zielsicher und quasi in 20x Warp-Geschwindigkeit sind wir noch nie durchs Universum gereist.

Auch Neptun mit 177° | 36° war kein wirkliches Problem, auch wenn wir uns natürlich schon bis runter zum 11mm und 8,7 mm Okular dafür mühen mussten.

Am Ende gegen 22:30 noch ein Abstecher zu Mars mit 139° | 40° den wir uns bis zum 4,5 mm genehmigten, allerdings war das Seeing den ganzen Abend wirklich nicht gut und eigentlich war Mars wenn überhaupt sinnvoll nur mit dem 6,7 mm eher dem 8,5mm möglich und dann kurze Zeit Strukturen und ab und zu die Polkappe zu erahnen.

Gegen 23 Uhr war die ganze Ausrüstung quatsch und Tau nass, 4° Außentemperatur, wir waren zwar gut angezogen, lange Ski-Unterwäsche, ausreichend oben drüber aber es war schon frisch, fast schon winterlich sind wir nach Hause.

Wir sind nach diesen ersten ausführlichen Test sehr überzeugt, dass diese Winkelanzeige für uns eine große Hilfe ist. Der Einstellungsaufwand am Anfang ist so minimal, zeitlich mal so nebenbei zu erledigen, Wasserwaage für Altitude, ein Planet oder ein Stern für Grundstellung des Azimuth Wertes. Dabei habe ich dann auch noch das Sucherfernrohr mit eingestellt. Uns sind eher die Verschiebung des Azimuth Wertes auf Grund der mangelhaften Drehachse um bis zu 2° aufgefallen (Verschiebung Bodenplatte un Drehplatte) und dass beim Kippen es auch schlicht mechanisch schwierig ist bestimmte Wert genau und smooth anzufahren. An beiden (Drehlager und größere Handräder) wollen wir schon auch noch aus Komfortgründen arbeiten.

Viele Grüße - MünchenBeiNacht - Ewald


AstroPZ

Mitglied
Hallo Sternengucker!

Gestern war der erste Abend ohne Wolken und ich habe zum ersten Mal unsere Winkelanzeige draußen getestet. Die Altitude habe ich mit einer Wasserwaage auf 0° voreingestellt. Den Azimuth hatte ich zuerst per Suunto Kompass auf Süden = 180° eingestellt. Dazu habe ich den Kompass rechtwinkelig an das Dobson Gehäuse gelegt. Nach ersten Positionierungen war klar, dass man im Azimuth damit viel zu ungenau ist. Ich vermute, dass auf Grund der Kombination von Ablese Schwierigkeit des Kompasses im Dunkeln bei Rotlicht, mechanische Lagegenauigkeit am Dobson und die geringe Kompass-Genauigkeit von 2,5° zusammen zu den mangelhaften Azimuth Werten führt.

Dann habe ich den Azimuth über Jupiter eingestellt. Jupiter mittig ins 38 mm Okular. Die aktuelle, echte Jupiter Position habe ich in Stellarion abgelesen. Zu diesem Zeitpunkt 20:29 war es 205° | 15°. Der angezeigte Azimuth Wert an der Anzeige war in dem Moment 188°, also quasi eine Abweichung von 17°. Deshalb den Dobson auf 163° ( = 180° - 17° ) gedreht und dann den Azimuthwert genullt. Genullt bedeutet dabei, dass damit der Azimuth Wert der Drehwinkelanzeige für Azimuth auf 180° voreingestellt wird.

Jupiter
Danach zum Test den Dobson auf 205° | 15° gedreht. Blick durchs 38mm Okular! Tatata! Jupiter ist da! Zwar nicht ganz perfekt in der Mitte aber immerhin im Okular.

Saturn
Nächster Test: Saturn 200° | 18° - Dobson entsprechend gedreht. Blick durchs Okular: Saturn sichtbar im 38 mm Okular.

Albireo
Jetzt mal etwas komplizierteres als ein Planet. 233° | 62° - Dieses Mal musste ich schon genauer hinschauen, aber das helle Pünktchen zwischen den anderen erschien sehr verdächtig nach Albireo. Mit dem 24 mm Okular war ich dann sicher und mit dem 11 mm Okular konnte ich dann den zweifarbigen Doppelstern richtig schön beobachten.

Dann sind Susanne und ich noch einfach so (Koordinaten aus Stellarion und am am Dobson eingestellt zu:
  • M13 (Herkules Kugelstern Haufen) 282° | 40°
  • M15 (Pegasus Haufen) 172° | 54°
  • M31 (Andromeda Nebel) 80° | 52°
alles ohne Probleme. Sofort im 38 mm oder auch im 24 mm Okular zu finden. Wir waren echt baff! So einfach, zielsicher und quasi in 20x Warp-Geschwindigkeit sind wir noch nie durchs Universum gereist.

Auch Neptun mit 177° | 36° war kein wirkliches Problem, auch wenn wir uns natürlich schon bis runter zum 11mm und 8,7 mm Okular dafür mühen mussten.

Am Ende gegen 22:30 noch ein Abstecher zu Mars mit 139° | 40° den wir uns bis zum 4,5 mm genehmigten, allerdings war das Seeing den ganzen Abend wirklich nicht gut und eigentlich war Mars wenn überhaupt sinnvoll nur mit dem 6,7 mm eher dem 8,5mm möglich und dann kurze Zeit Strukturen und ab und zu die Polkappe zu erahnen.

Gegen 23 Uhr war die ganze Ausrüstung quatsch und Tau nass, 4° Außentemperatur, wir waren zwar gut angezogen, lange Ski-Unterwäsche, ausreichend oben drüber aber es war schon frisch, fast schon winterlich sind wir nach Hause.

Wir sind nach diesen ersten ausführlichen Test sehr überzeugt, dass diese Winkelanzeige für uns eine große Hilfe ist. Der Einstellungsaufwand am Anfang ist so minimal, zeitlich mal so nebenbei zu erledigen, Wasserwaage für Altitude, ein Planet oder ein Stern für Grundstellung des Azimuth Wertes. Dabei habe ich dann auch noch das Sucherfernrohr mit eingestellt. Uns sind eher die Verschiebung des Azimuth Wertes auf Grund der mangelhaften Drehachse um bis zu 2° aufgefallen (Verschiebung Bodenplatte un Drehplatte) und dass beim Kippen es auch schlicht mechanisch schwierig ist bestimmte Wert genau und smooth anzufahren. An beiden (Drehlager und größere Handräder) wollen wir schon auch noch aus Komfortgründen arbeiten.

Viele Grüße - MünchenBeiNacht - Ewald
Hi,
schöne Sache. Ihr habt praktisch ein PushTo System realisiert.

Gruß
Peter
