Was habt ihr heute gebastelt

[riff-raff]

Es würde ja ein kleiner, übersetzter Motor mit einem Arduino Nano reichen, ggf. "hot-swap-fähig" gegen eine Welle zur manuellen Bedienung.
Skala halte ich nicht für so wichtig, da man visuell, ob nun Auge oder Kamera, einstellt, die Öffnung am Ende nachmessen ist schnell gemacht. Der Motor hätte den Vorteil der zählbaren Steps.

CS, Ralf



[a_echta_Tiroler]

Lass es mich /uns wissen, wenn du so etwas in die Tat umgesetzt hast.



[Alex_H]

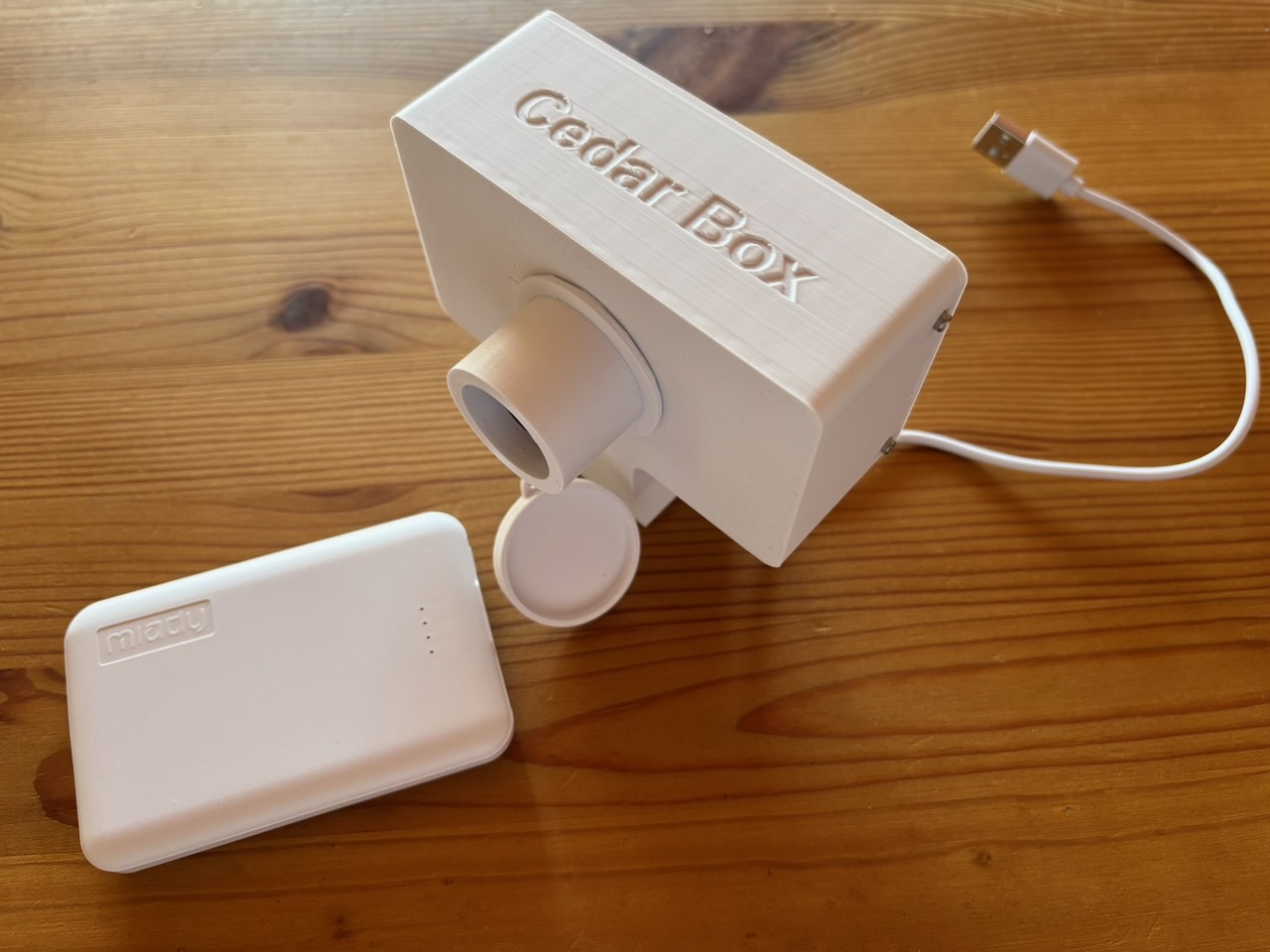

DIY Platesolver für 120€ wie ich hier schon beschrieben habe.

Viele Grüße,
Alex



[Stefan-T]

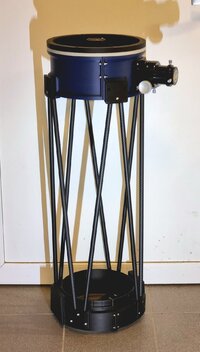

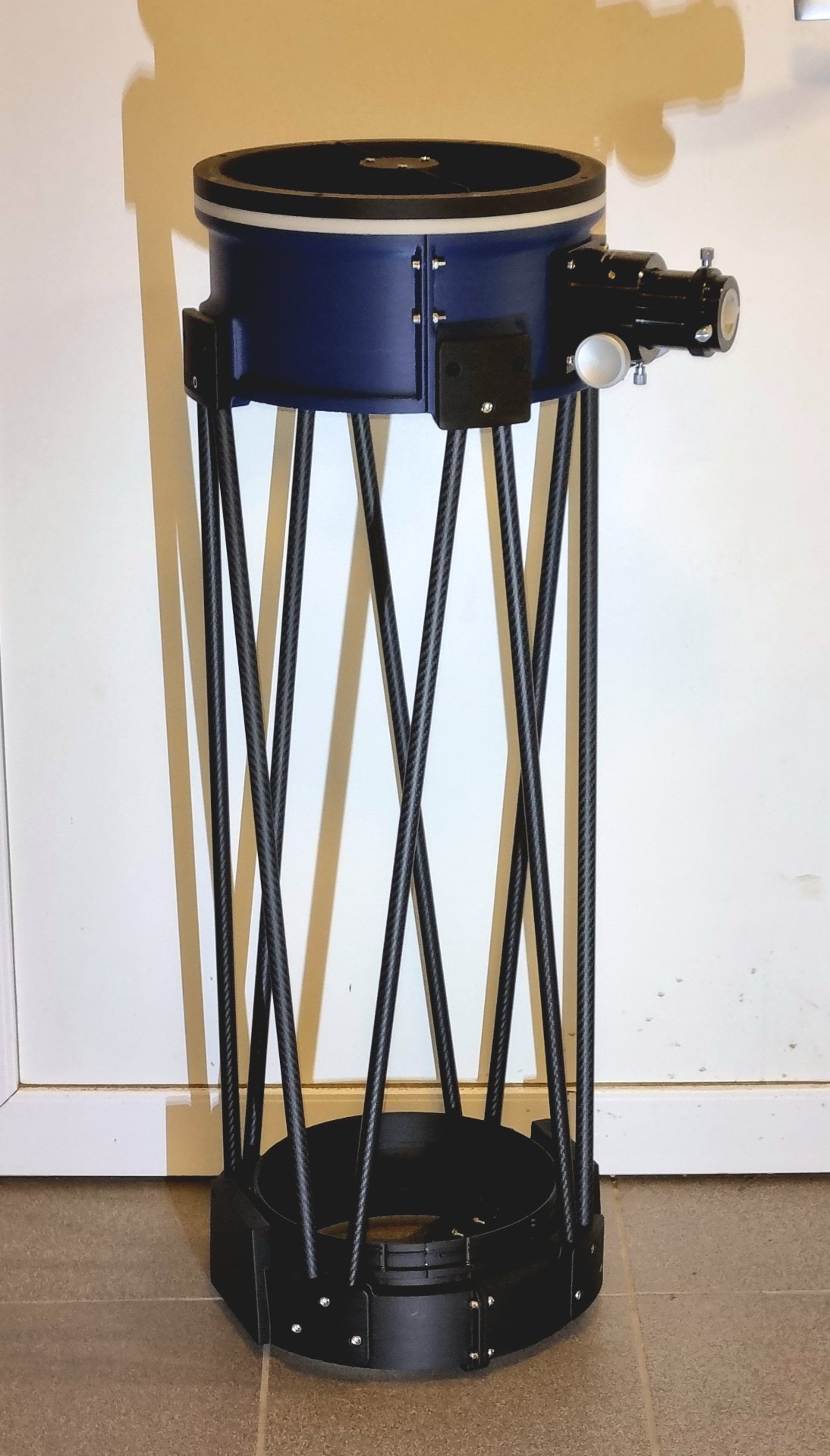

Hallo, dies scheint ja der richtige Thread zu sein, um auch mein aktuelles Projekt vorzustellen. Es wird ein 250 f/4 Dobson zur visuellen Beobachtung. Im Bild zu sehen ist ein ca. 70% fertiger Zustand. Bis auf den OAZ und das Glas wird alles aus 3D-Druckteilen oder Carbon-Rohren und Platten bestehen. Ok, die Rockerbox wird wohl eher aus MDF-Platten gebaut. Aktuell sind wegen des begrenzten Raums im Drucker die großen gedruckten Teile noch gedrittelt. In Kürze habe ich aber Zugang zu einem größeren Drucker und kann dann alle Teile im Stück drucken. schönen Gruß, Stefan



[a_echta_Tiroler]

Hallo Stefan.
Sieht für mich schon mal toll aus.
Welches Material verwendest du für deine 3D Druckteile? Wie dick sind so generell deine dünnen Wandstärken?
CS Roland



[Stefan-T]

Moin Roland,

Ich drucke in PLA-Matt und PLA-CF. Ich nehme PLA weil es am wenigsten schrumpft und das Thema Umweldbeständigkeit nicht so wichtig ist. Das Teleskop steht nicht ständig draussen. Die Wandstärken variieren, mal 4 mal 6 Lagen. Das hängt von den Teilen ab und welche Belastungen die so ertragen müssen. Es gibt das allg. Problem, dass die E-Module der Kunststoffe ehr niedrig ausfallen. Um auf Steifigkeit zu kommen, muss ich also die Querschnitte hoch halten oder auf steiferes Material wie CFK (verwendung von Halbzeugen wie Platten und Profile) welchseln. Daher sind die Flügel der FS-Spinne aus CFK-Platten und die Stangen aus CFK-Rohren. Gestern habe ich zum ersten Mal das Glas eingesetzt und eine Kollmination durchgeführt. Das hat recht gut funktioniert. Heute kommt das Gerät auf ein Stativ und mit etwas Wetterglück sieht es zum ersten Mal Sterne. Später kann ich auch weitere Bilder senden. schönen Gruß, Stefan



[Hansguggindieluft]

Probier mal Carbonfilament, da braucht man zwar eine gehärtete Nozzle, aber von der Steifigkeit her ist es echt ein Schritt nach vorn.
Ich nutze das Carbonfil von Formfutura.
Ich habe mir aus dem Material unter anderem Fangspinnen und Fangspiegelhalter gedruckt.

Der „Elchtest“ (wer kennts noch? ) fand dieses Jahr im Urlaub statt, Newton hat 7000km. im Wohnmobil mit Temperaturen von über 40° aushalten müssen. Kollimationskorrekturen waren minimal und auch nur am Hauptspiegel notwendig.
Alle 3 Newtons habe ich jetzt umgerüstet.
Das Filament ist echt top.

Ganz nebenher, die Fangspiegel sind punktuell mit sog. Spiegeltape (3M) auf den Halter geklebt worden statt dem üblichen Silikon. Hält einwandfrei.

Bin auf Dein Firstlight gespannt, viel Erfolg!



[Stefan-T]

ich nutze schon "Carbonfilament", das meinte ich mit PLA-CF. Die Sache mit der Unverträglichkeit von hoher Temperatur während der Lagerung ist einer der großen Nachteile von PLA. Auch PLA-CF ist da nicht wirklich besser. Der nächste Schritte wäre dann PETG oder PETG-CF. Ich wollte aber zunächst die Formstabilität des PLA's mitnehmen.



[a_echta_Tiroler]

Ich bin auch gespannt über die Formstabilität, bzw. Kollimationsbeständigkeit. Aber das wird erst die Zeit, zeigen, denke ich. Wir hoffen alleauf deine Rückmeldung, damit auch das Vertrauen in 3D Druck steigt.
Mein kleiner 2" Motorfokus den ich hier bereits vorstellte, hat bisher keine Alterserscheinungen und läuft butterweich (PETG), wird aber immer im Zimmer gelagert.
CS Roland



[Stefan-T]

ich habe dazu jetzt doch einen eigenen Thread gestartet:

'3D-gegruckter 250 F/4 Dobson zur visuellen Beobachtung / Vorstellung und Bau'

12. Oktober 2025

Moin, im „Was habt ihr heute gebastelt„ Faden begonnen, mache ich hier mal weiter.

Vorstellen möchte ich mein aktuelles Bauprojekt. Ich wollte neben dem Fotografieren auch etwas zur visuellen Beobachtung haben und schauen was ich da so aus dem Drucker ziehen kann. Auf den Bildern sieht man den aktuellen Stand der Dinge. Da ist noch einiges an Optimierungspotenzial drin.
Das Stativ und die Gabel sind eine schnelle Lösung um das Ausrichten und Durchschauen zu ermöglichen. Das bleibt so nicht. Ich werde natürlich auch eine richtige Rockerbox bauen. Die dann aber klassisch aus Holz...

• Stefan-T
• 3d-druck dobson selbstbau visuelle beobachtung
• Antworten: 23
• Forum: Selbstbau, Reparatur

•
•



[bastion0078]

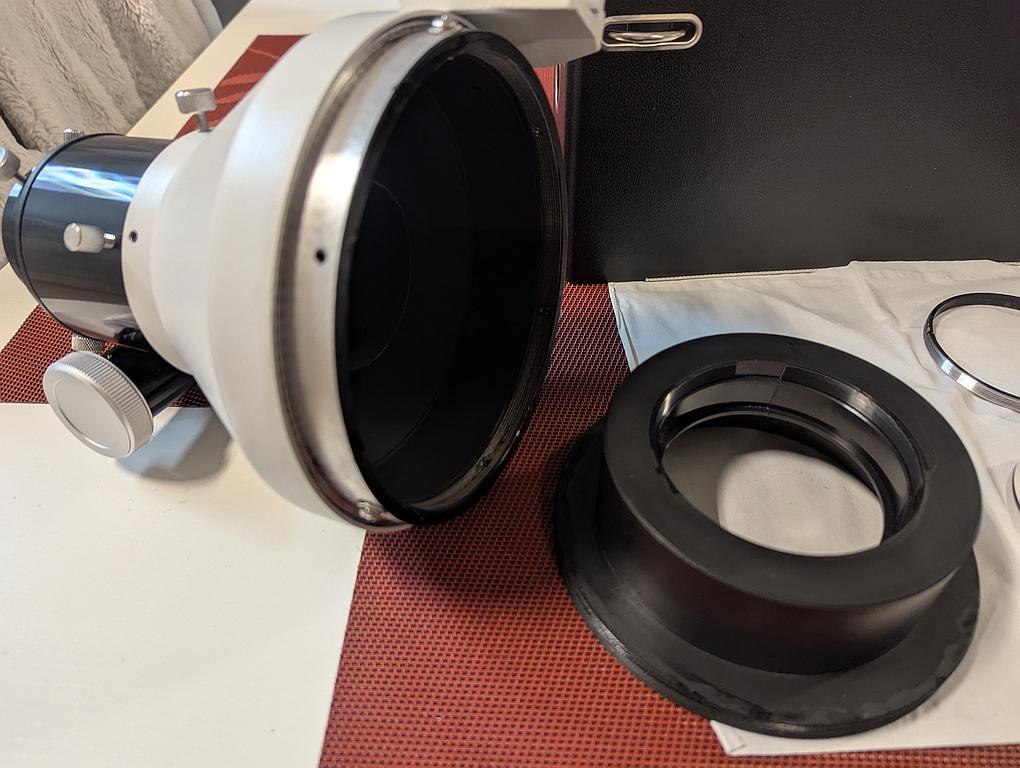

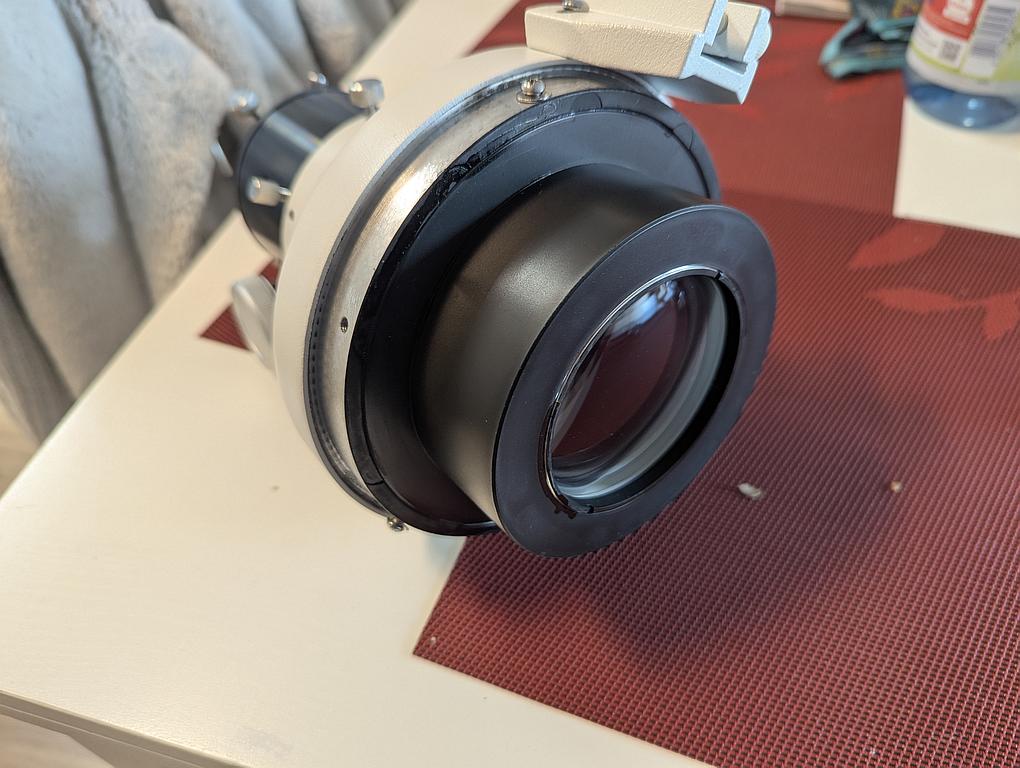

Habe heute den als Ersatzteil bestellten OAZ für einen Bresser AR-152S bekommen und zerlegt, da ich ihn an meinen 152/990 Refraktor montieren will.

Es stehen zwar minimale Nachbearbeitungen an, aber passen tut er.

Ich teile hier mal den zerlegten Einsatz des AR152S.

Er besteht aus einem eingeschraubten und geklebten Kunststoffeinsatz, der mit 3x M3x6mm Madenschrauben gesichert ist.

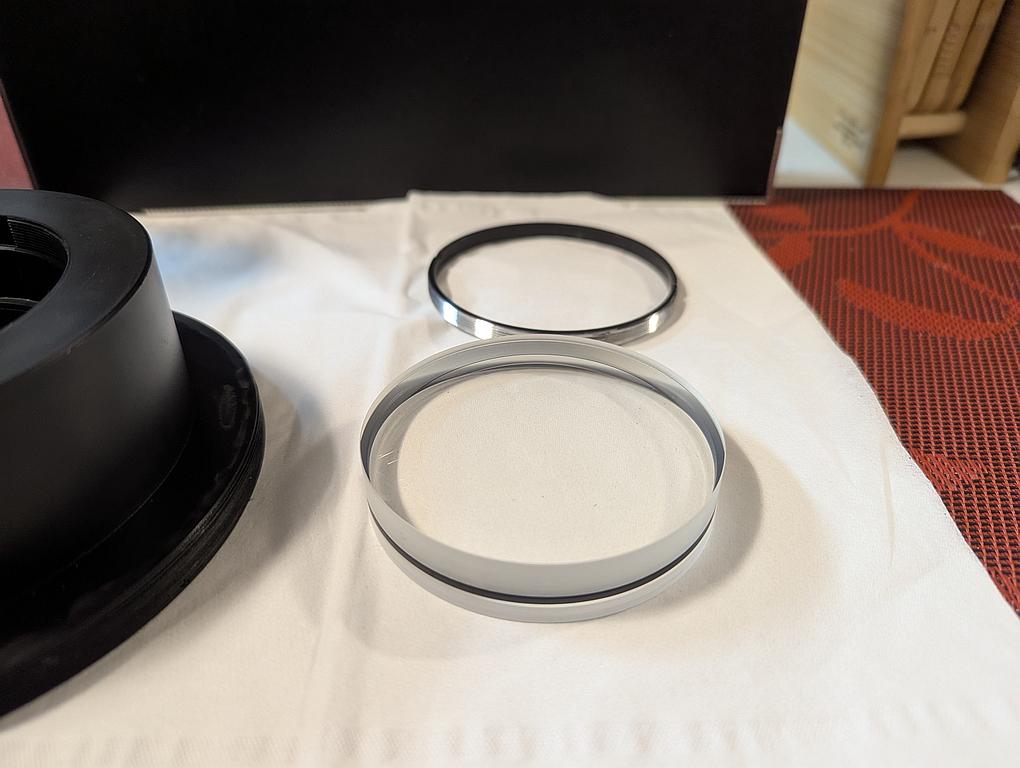

Die Optik sind zwei 75 mm Linsen. Unvergütet und ohne geschwärzte Ränder. Die vordere, dickere ist eine konkavkonvexe Linse, die hintere eine plankonvexe. Bei der dünneren bin ich mir aber nicht sicher.

Wer Interesse an dem Einsatz hat, kann den gerne für die Versandkosten haben



[IpAstro]

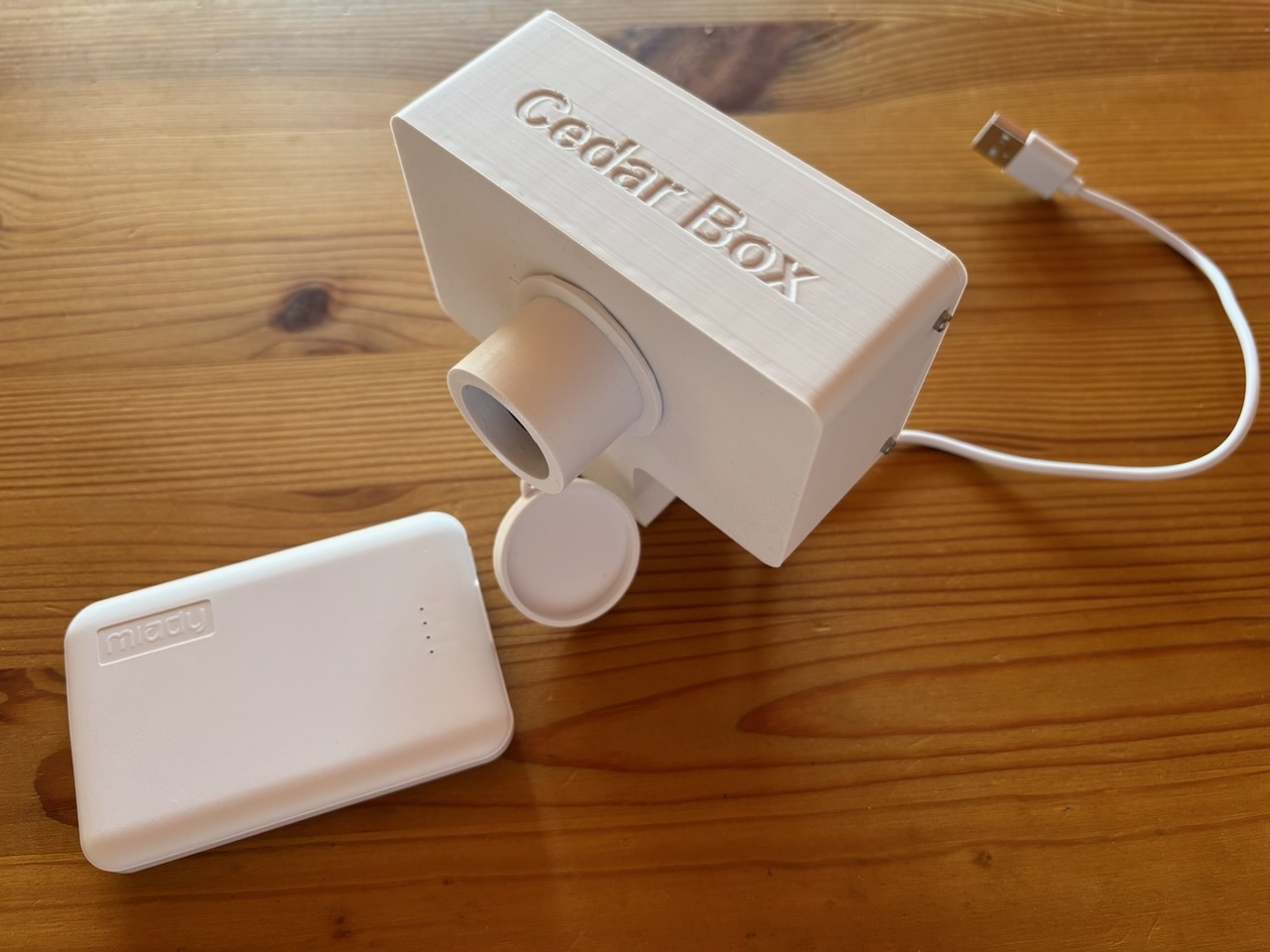

DIY Platesolver für 120€ wie ich hier schon beschrieben habe.

Den Anhang 507468 betrachten

Viele Grüße,
Alex

Hallo Alex,

ich habe die Box auch gebaut. Die Original-Stl-Dateien beinhalten den Objektiv-Tubus und die Kappe nicht. Hast du diese selbst konstruiert?

Viele Grüße,
Johann



[Alex_H]

Servus Johann,

die Kappe gibt’s im Netz, den Tubus habe ich selbst konstruiert.
Im anderen Forum gibt’s den Link und die Daten zum Tubus.

Solltest du nicht fündig werden dann kannst du mich gerne per PN kontaktieren.

Viele Grüße,
Alex



[xerox_now]

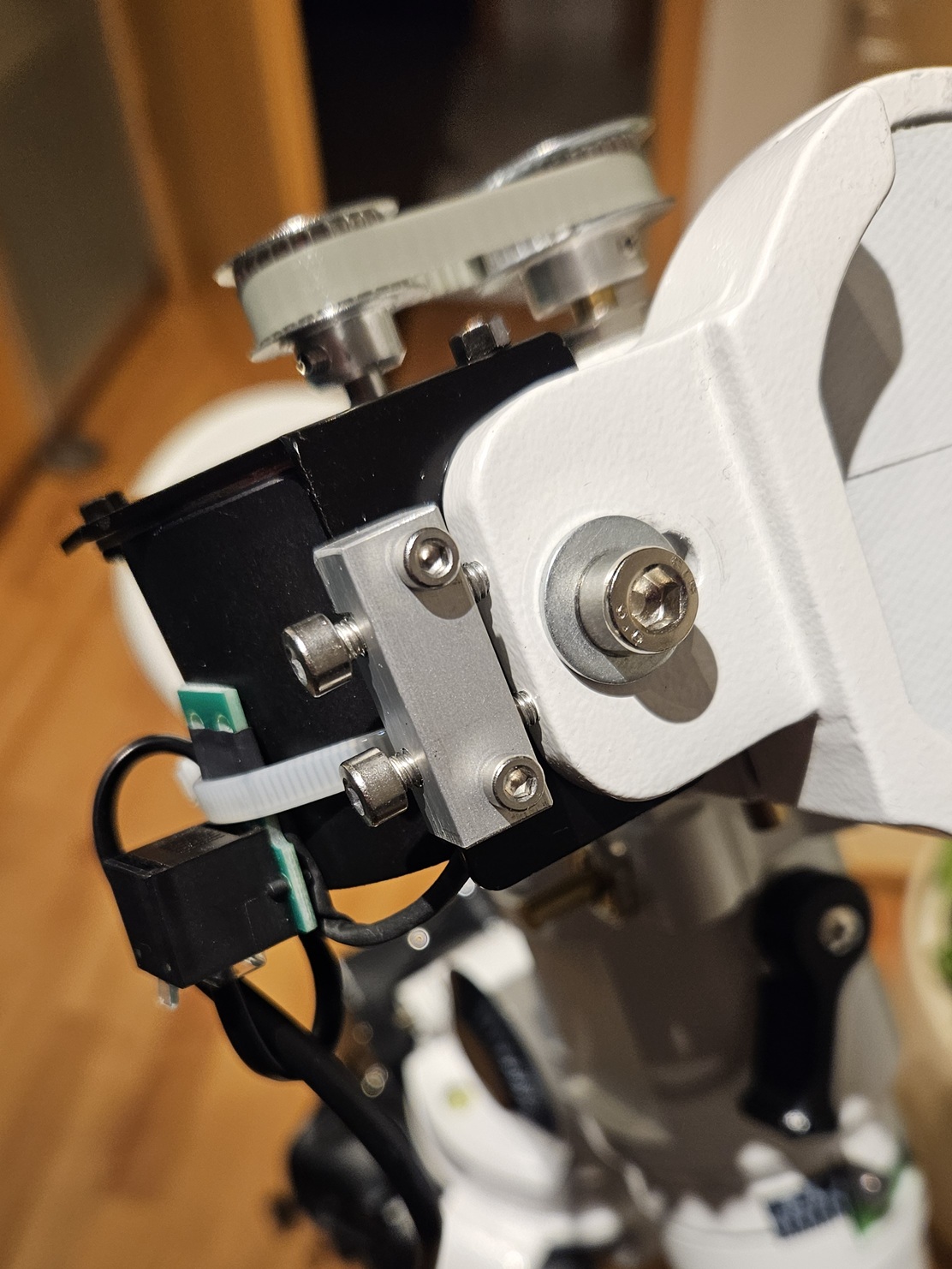

Einen einfachen Riemenspanner für den Zahnriemen an der Deklination meinerr EQ3-2.
Durch die 2 M4 Schrauben, kann man nicht nur spannen, sondern auch ein wenig die Ausrichtung der Zahnscheiben einstellen.

Grüsse aus dem Norden!

Martin



[Hansguggindieluft]

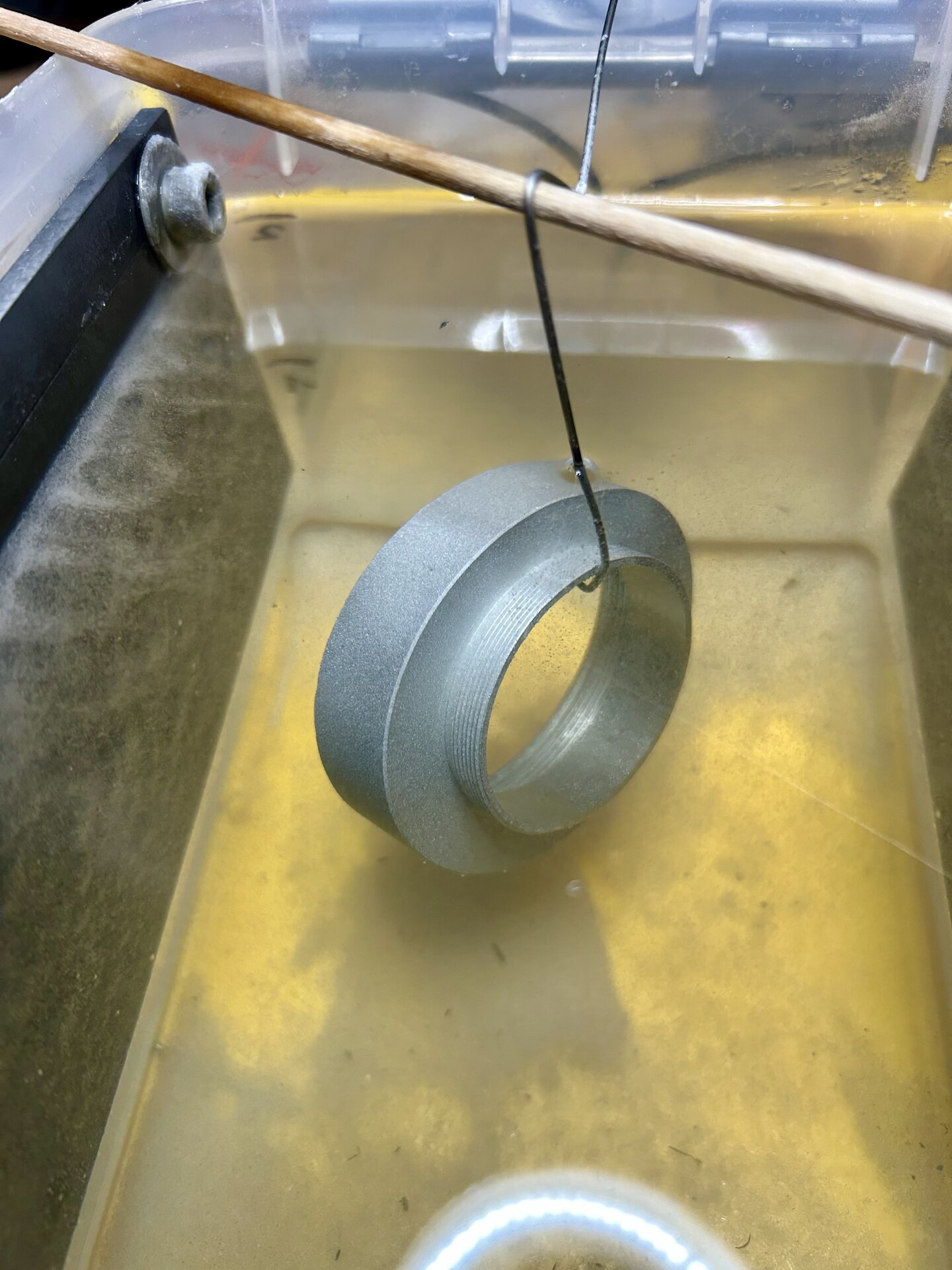

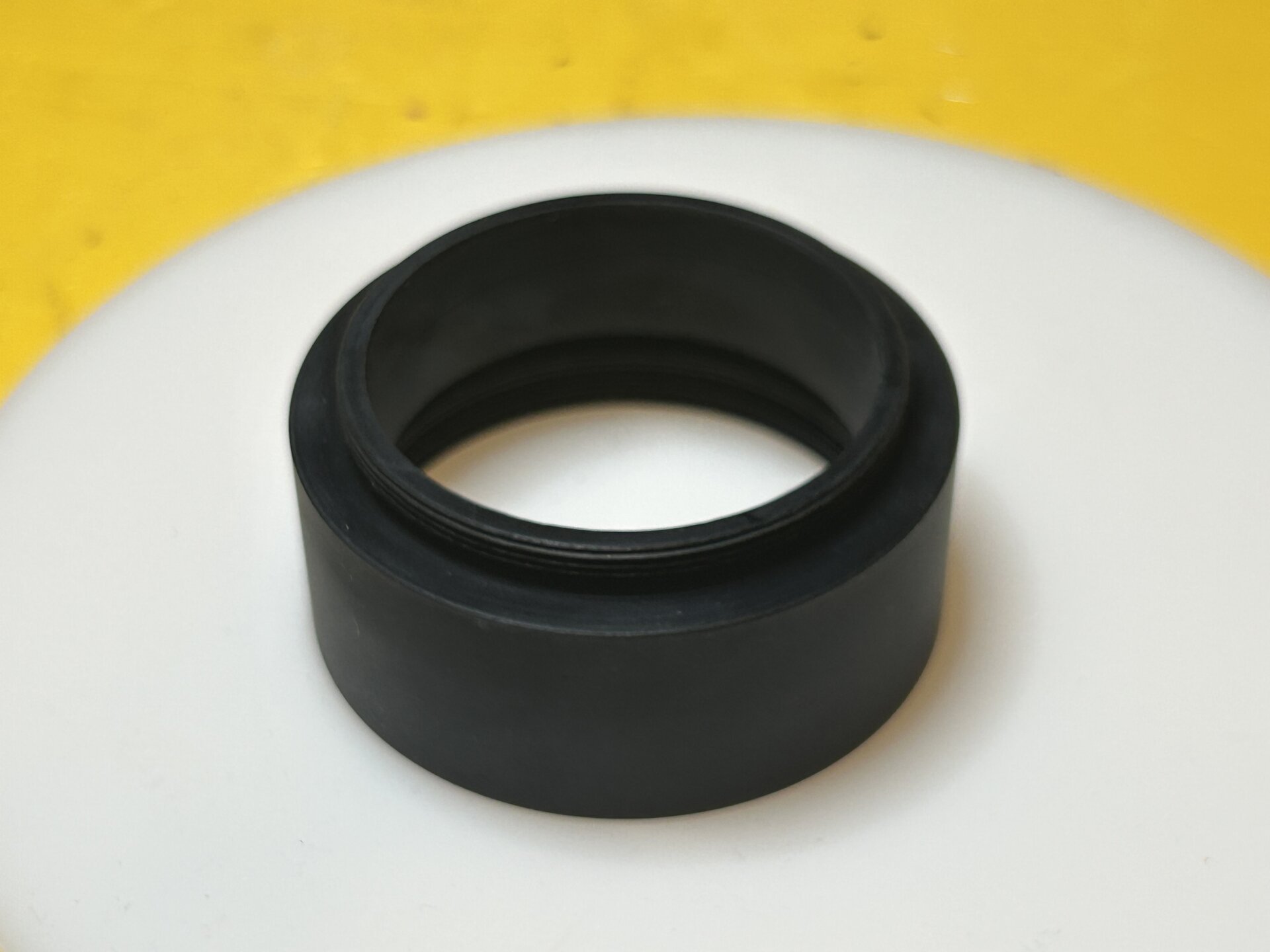

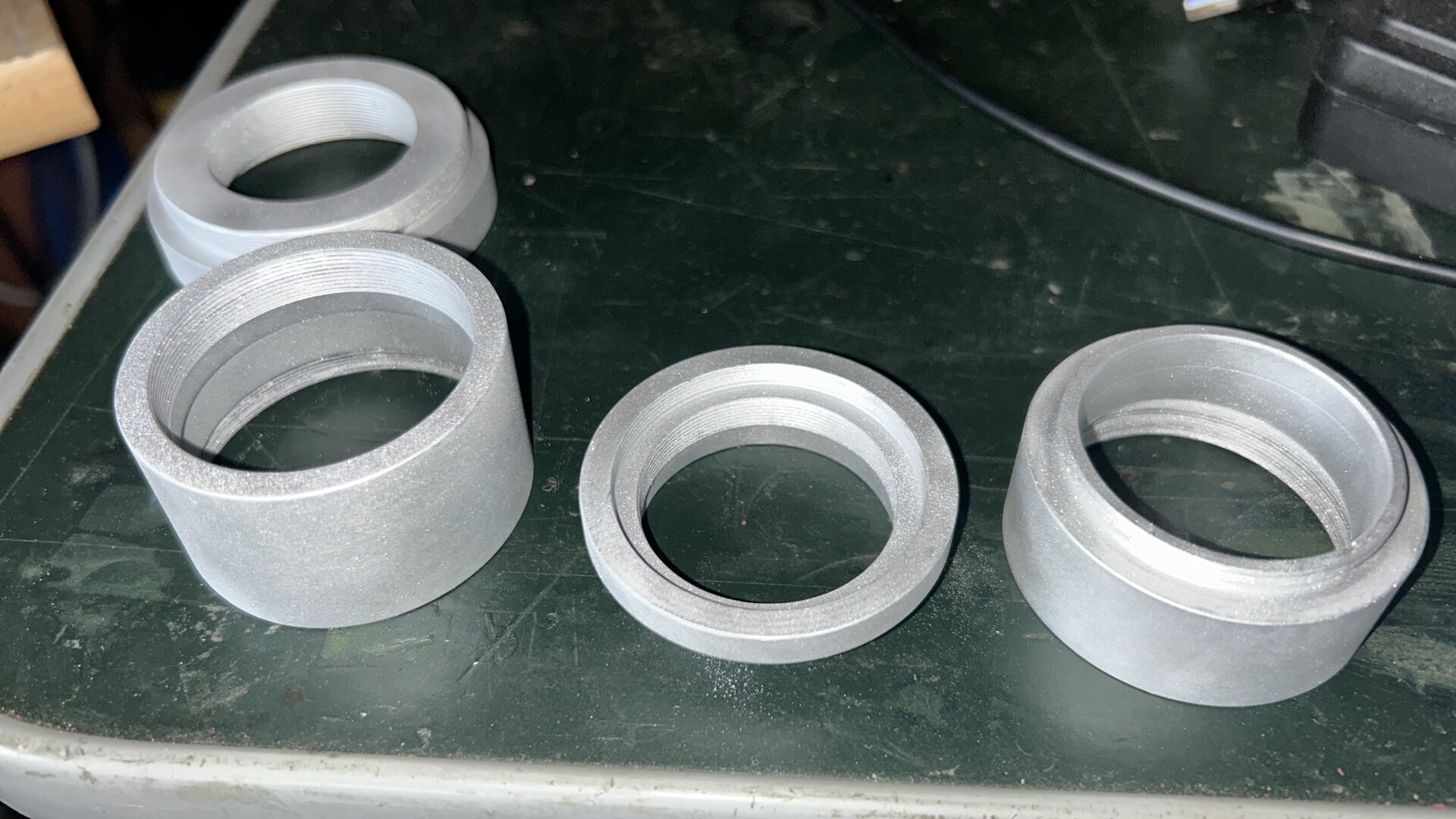

Heute war mal wieder CNC Drehbank angesagt, einige Adapter mussten neu gemacht werden.
Danach die Alchimistenküche in Betrieb genommen und nach dem obligatorischen Sandstrahlen im todschickem Schwarz eloxiert.

Irgendwann hol ich mit doch noch einen Laser zum gravieren…



[Porsti55]

Schick,
außer dem Sandstrahlen kenne ich das Procedere, stinkt fürchterlich. Auch sollte die Frau nicht zuhause sein, wenn die Teile in der schwarzen Farbe auf dem Küchenherd im Kochtopf köcheln.

Aber ich habe auch eine 5 Min. Bastelei beizutragen, obwohl die beim Hersteller besser aufgehoben wäre.

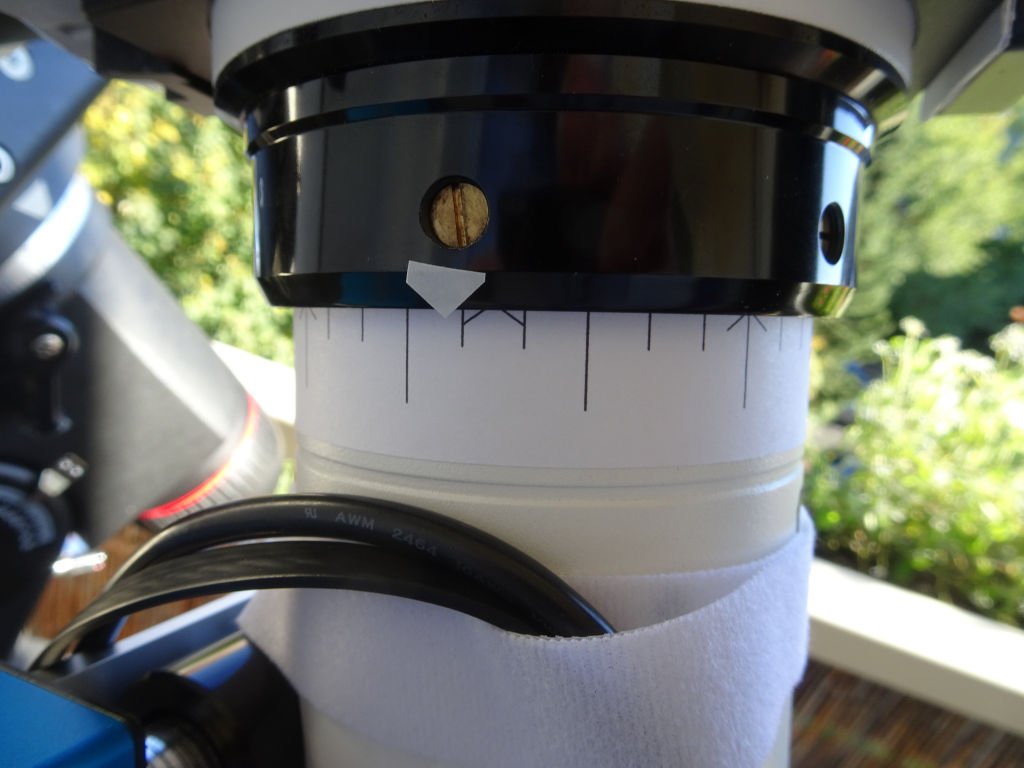

Ein Skalenring aus Papier dient mir zur Orientierung am manuellen Rotator. So kann ich NINA beim manuellen rotieren, besser befrieden!

Gruß
Porsti



[Gerdfr]

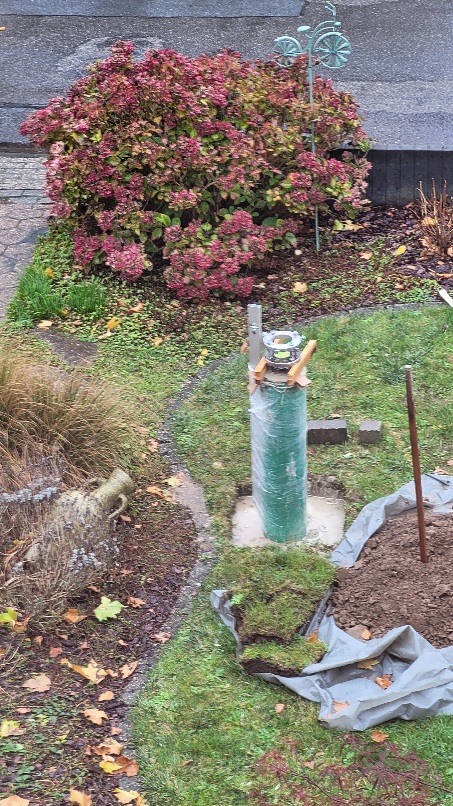

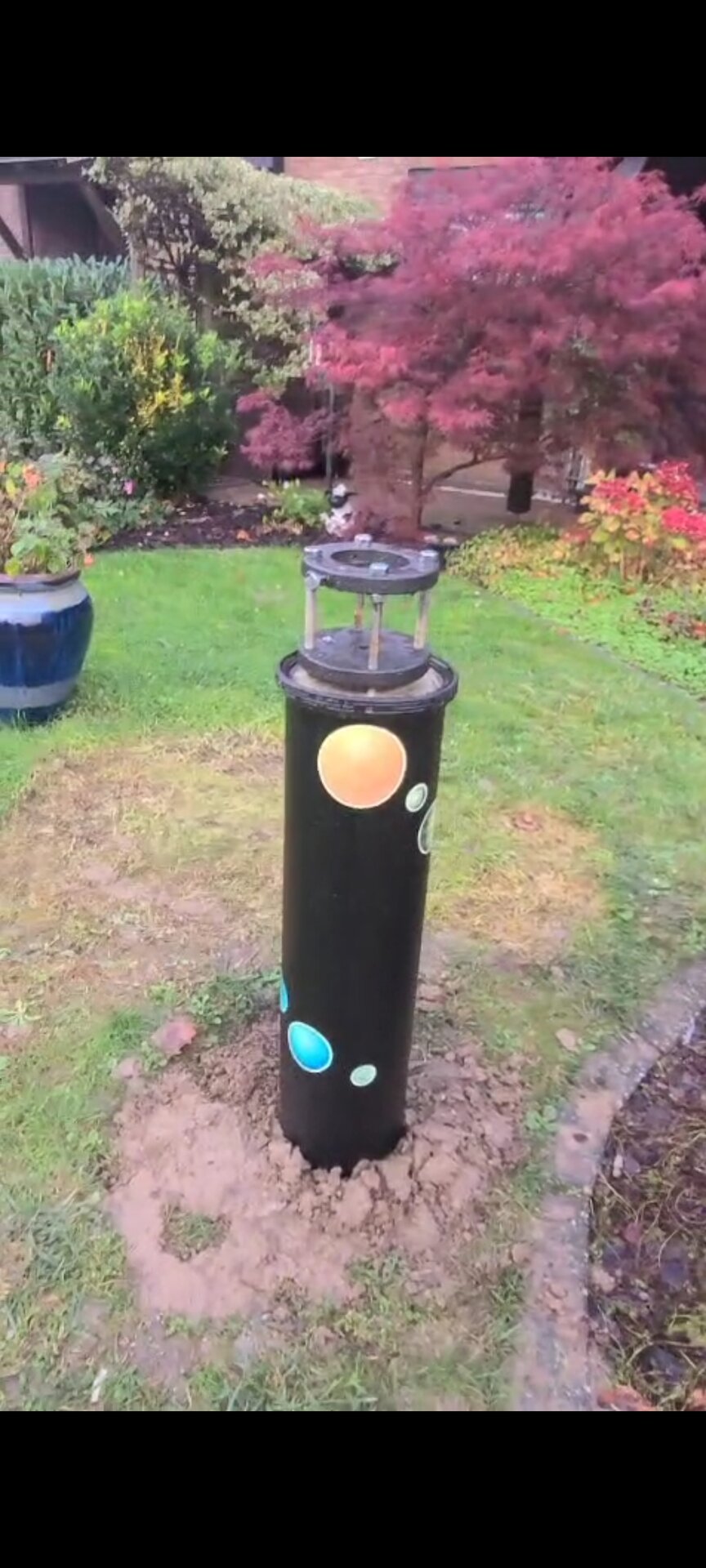

Ist zwar Mistwetter aber mal heute draussen gewesen



[Knapp_Manfred]

Hallo Gerdfr

Mein Gedanke zu deinem Fundament.....ist evtl viel zu klein nicht mal 0,50m mal 0,50m, Schwankungen schwingen bei Wind und Bewegung. Wie tief ist dein Beton in der Erde...solte mindestens 1qm hab und 0,30 tief sein.
Dazu was für Gerät packst du darauf...


Manfred



[Gerdfr]

Es wird reichen, wie kommst Du auf die Größe?
500x500 oben in 700 tief sind es 700x700 also richtung Pyramide.
Gruß Gerd



[Sternbrot]

Vor allem bei Orkan kannst du nun damit, tief in Beton gegründet, tolle Astrofotos schießen
Viele Grüße Frank



[Gerdfr]

Orkan, hm ich glaube da liege ich lieber auf dem Sofa



[Knapp_Manfred]

Es wird reichen, wie kommst Du auf die Größe?
500x500 oben in 700 tief sind es 700x700 also richtung Pyramide.
Gruß Gerd

Das Gewicht Soldaten mehr sein,,als oben.



[Schmitti]

Hallo Manfred,

kannst du diesen Satz bitte ein mal in Deutsch ( auch gerne eine andere Sprache Europas) übersetzen?

CS Gerhard



[Knapp_Manfred]

Oh sorry.....

Das Gewicht Sollte im Boden mehr sein, als Säule, Montierung, Teleskop und das was dazugehört.

Manfred



[Gerdfr]



[Ursus corpulentus]

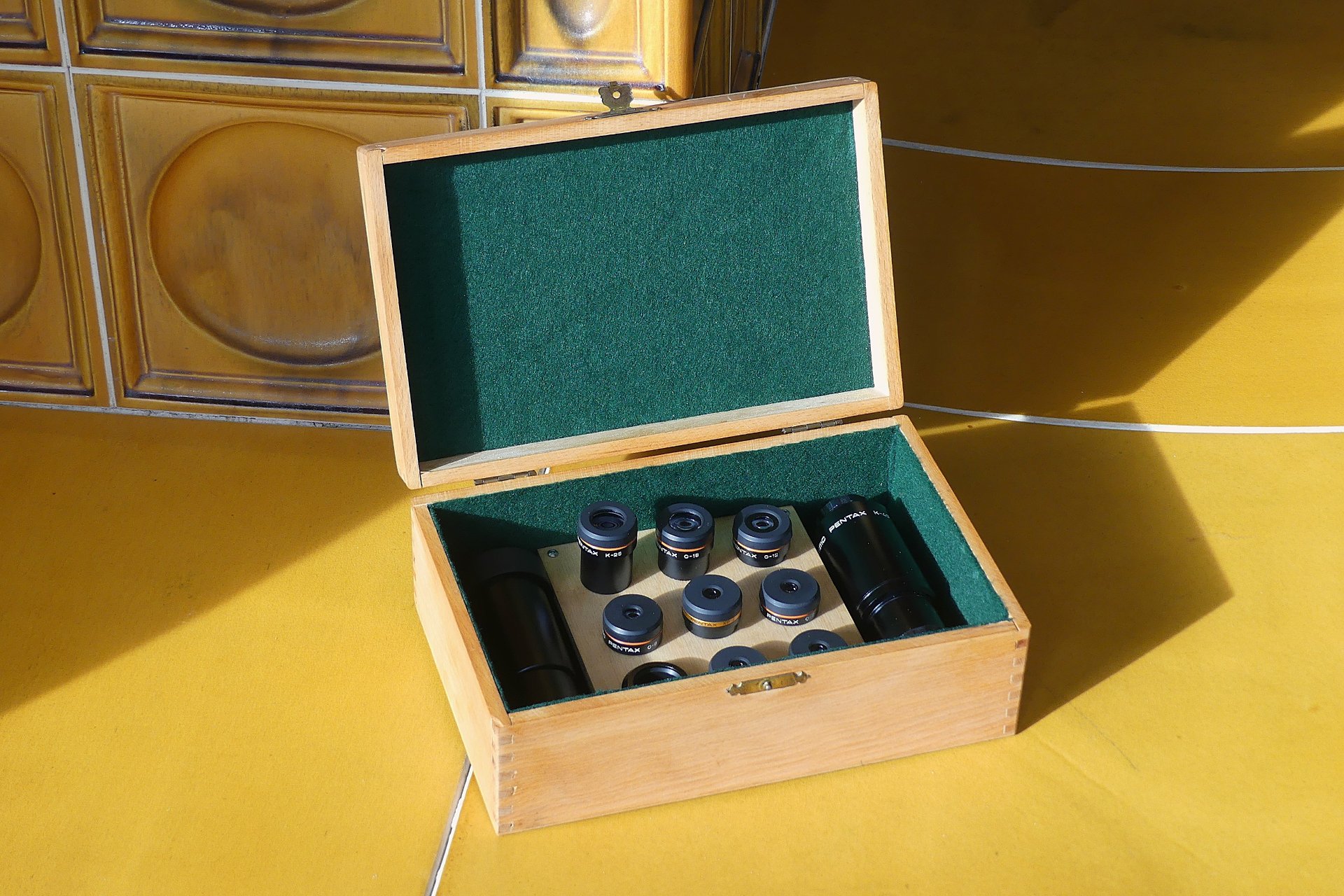

Liebe Glasaugen,.

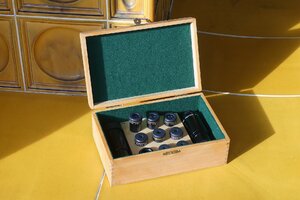

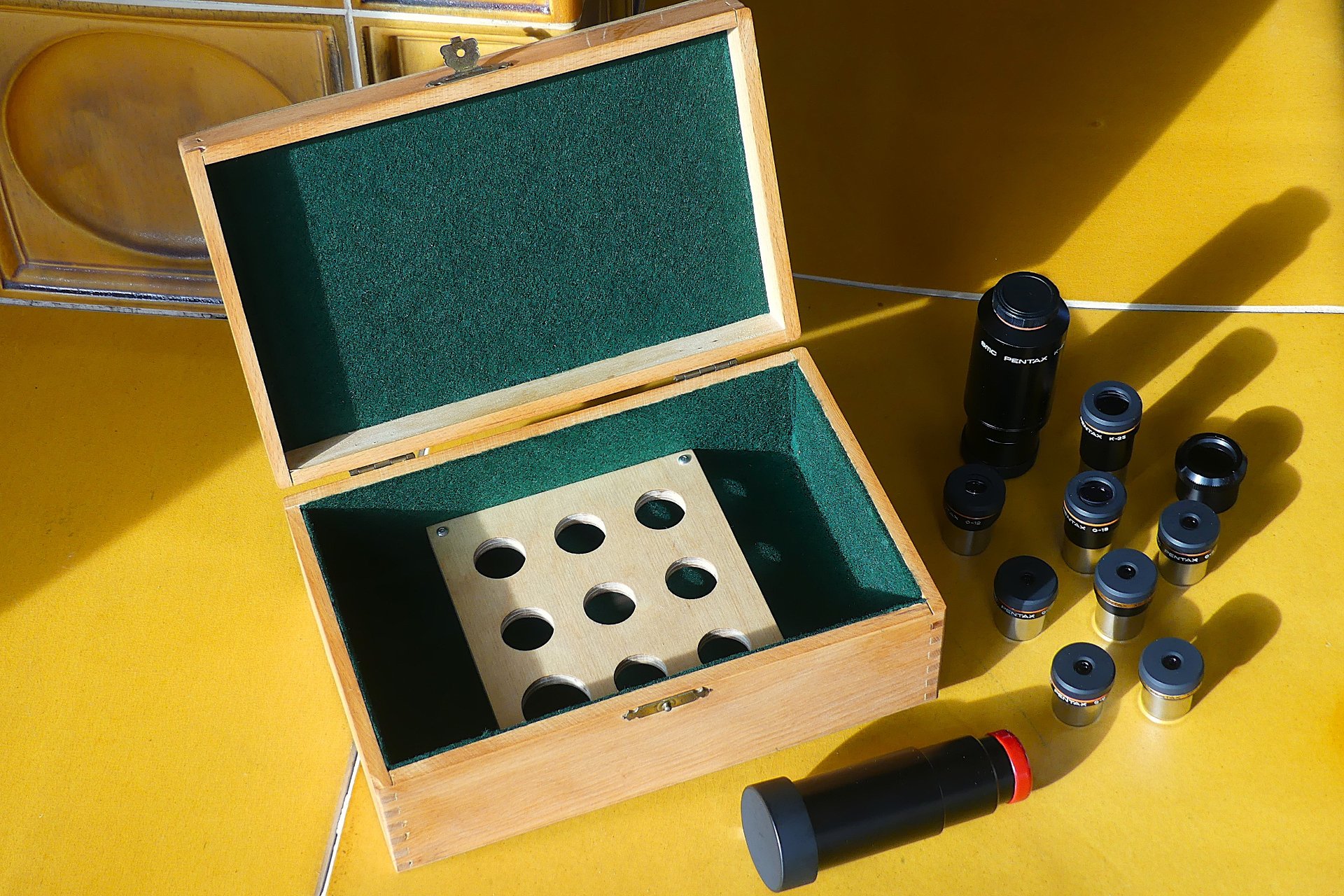

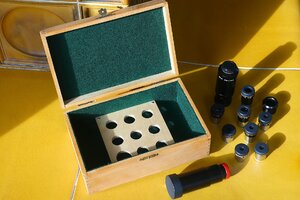

momentan komme ich nur zu Kleinkram wie diesem hier ...



...aber das muss auch sein, denn diese absolut genialen, kleinen Pentaxe stehen schon viel zu lange ungeschützt in einem Regal rum und sammeln Staub. Außerdem macht es Freude, wieder einmal etwas Hübsches gebaut zu haben.

Wobei - keine fremden Federn an den eigenen Hut!
Den Holzeinsatz hat mir, wie immer mit der üblichen exzellenten Verarbeitungsqualität, ein Astro-Freund gemacht.

Schönen Sonntag in die Runde,
Urs



[Knapp_Manfred]

Hallo Urs

Wunderbar, schöne Arbeit.

Manfred



[a_echta_Tiroler]

Hallo Alle.

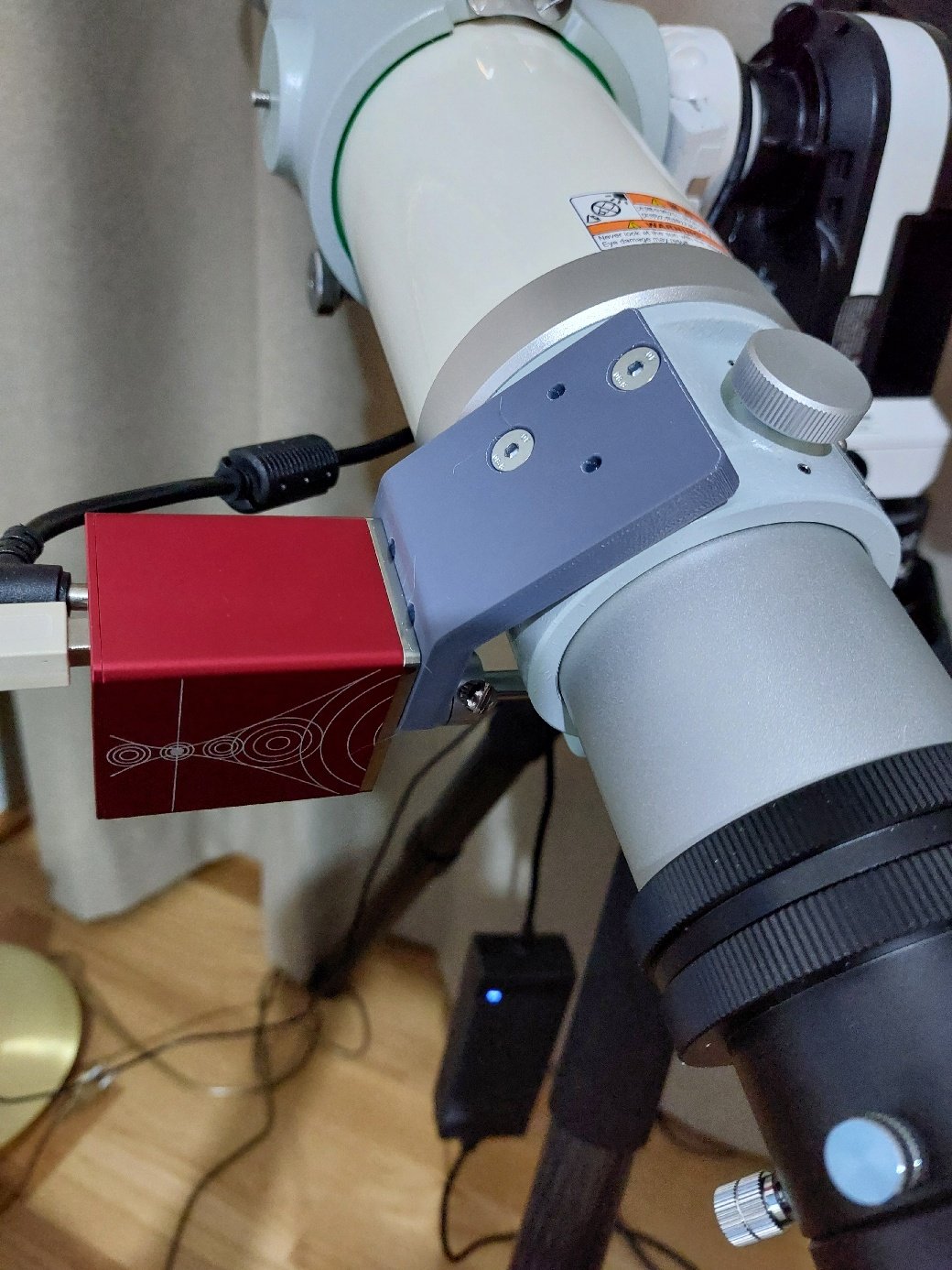

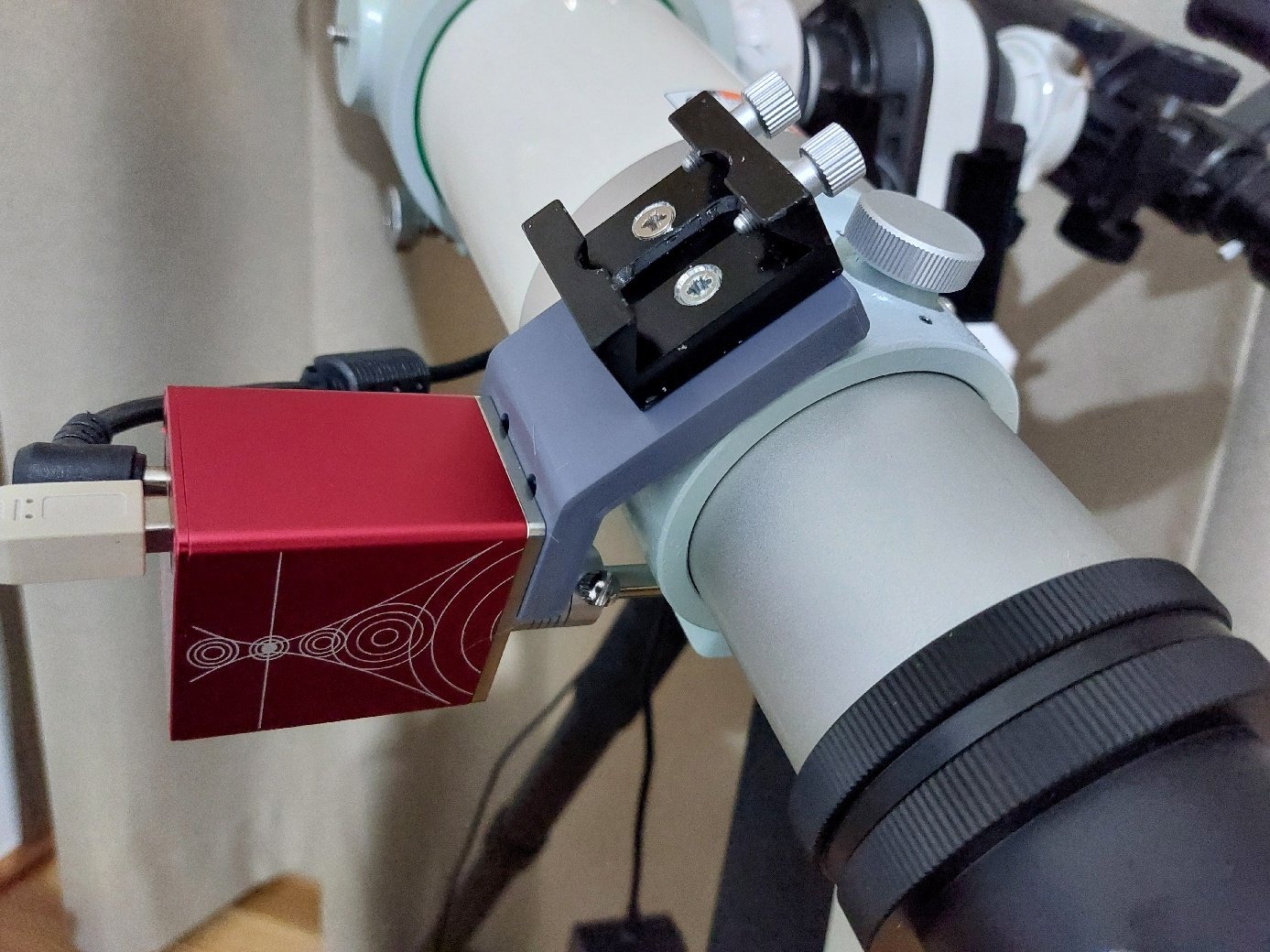

Heute kam wieder mein 3D Drucker zum Einsatz und machte mich wieder glücklich mit dem Ergebnis. Ich habe einen ZWO EAF Adapter für mein Takahashi FC100DZ konstruiert und 3D gedruckt. Die Stabilität ist mehr als ausreichend, da wackelt absolut nichts.
Als I-Tüpfelchen habe ich die Flexible Wellenkupplung an der Welle mit 2 Rändelschrauben fixiert und nicht mit Madenschrauben. So kann ich jederzeit in "handumdrehen" die Rändelschrauben M4 lösen um manuellen scharf zu stellen.

Wer zufällig genau eine solchen Adapter für den FC100DZ und baugleiche Geräte braucht, findet ihn auf cults3d.com: ZWO EAF Adapter Takahashi FC100DZ

CS Roland



[a_echta_Tiroler]

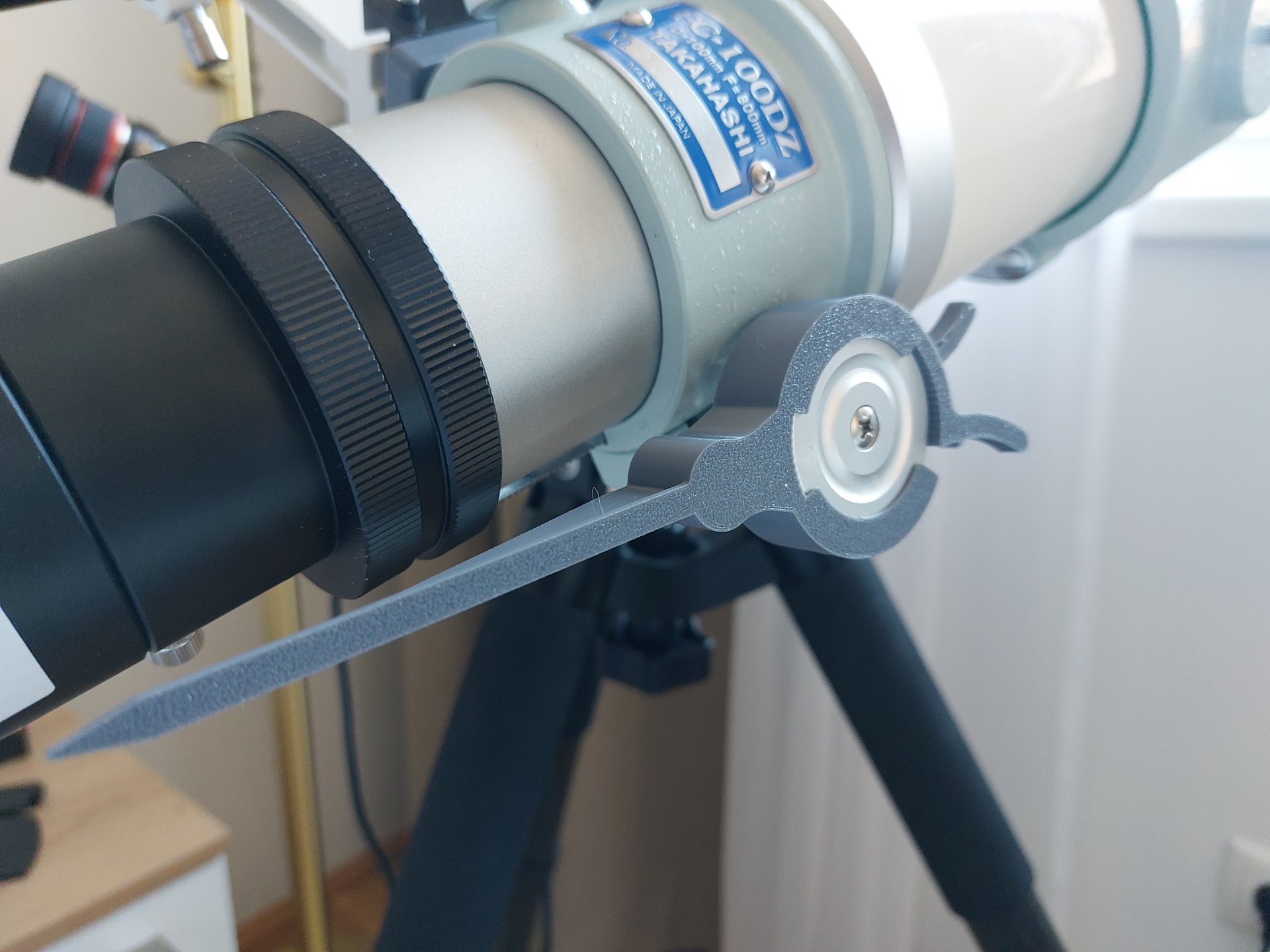

Und damit ich den Backlash des ZWO EAF genauer ermitteln kann, habe ich heute den aufsteckbaren Zeiger gedruckt. Da kann ich jeden Schritte sehen/zählen der nicht gemacht wird.



[Hansguggindieluft]

Sehr gute Idee!
