[DIY] AllSky Kamera mit Raspberry Pi – Mein Bauprojekt & Anleitung (All Sky Camera)

DonMatu

DonMatu

Aktives Mitglied
Hallo Marco,
da ich es nicht genau erkennen kann und die Suche nicht weiterhilft: kannst du mir vielleicht einen Link zum Objektiv schicken?
Danke und Gruß
Christian

Centes

Centes

Aktives Mitglied
Hallo Stefan,

danke für Deinen Beitrag, das ist sehr interessant und schon professionell.
Ich möchte aber nicht wieder das "basteln" anfangen und einen Temperatursensor verbauen
und "programmieren".

Können mir andere Anwender der "Widerstandsheizung" ihre Erfahrungen mitteilen, ob
sie diese Jahrein- / Jahraus laufen lassen?

Danke und cs
Jürgen

astrox

astrox

Aktives Mitglied
ich habe ein Problem, das mich seit Wochen beschäftigt und es nicht hinbekomme!

Zur Hardware 2x PI 3 b+ v 1.2 eine HQ PI 12Mp Kamera.

Daniel hat mich mit seiner super Anleitung zur Installation einer Allsky Kamera, nach wirklich langer Pause wieder zum basteln verleitet. Jetzt wollte ich die PI´s mit dem Betriebssystem laden, was auch ohne Probleme geklappt hat!!
Ich bekomme die Allsky Software von Thomas Jacquin nicht installiert. Die Installation läuft sehr langsam und bricht immer wieder an verschiedenen Stellen ab. Jedesmal neu aufsetzen und das Ganze geht von vorne los.
Hatte das auch schon jemand hier und könnte mir einer ein Inage von seiner SD Karte ziehen. Vielleicht klappt das??

cs
Jochen

astrox

astrox

Aktives Mitglied
Danke Marco,

für die schnelle Hilfe. Ich bin heute Morgen noch sehr mit Arbeit voll. Ich werde mich heute abend nochmals melden dann werden wir die Sache angehen.

Danke und cs
Jochen


Marcmdt

Mitglied
Guten Morgen Steve
habe nach längerer Pause mit dem Projekt wieder weiter gemacht, das mit dem Thermostat funktioniert(software ) nur er ruft das Programm jede minute auf,
das ist auch richtig aber dann stürzt der Raspi ab weil der Speicher voll läuft und das Thermostat.py immer wieder neu gestartet wird vielleicht hast du noch eine Idee
Vielen Dank Grüße Marc
Zitat von st_astro:
Dann probier mal folgendes.
- Lösche die Zeile in /etc/rc.local , mit der Thermostat.py gestartet wird.
- Dann mach eine Sicherheitskopie von Thermostat.py und entferne die While Schleife und "sleep(60)" . Das Script soll nur ein mal durch laufen.
- In die erste Zeile kommt noch "#!/usr/bin/python", wie unten zu sehen. (du kannst auch vorher mit "which python" schauen ob der Pfad stimmt)

Python:
#!/usr/bin/python

import time
import RPi.GPIO as GPIO
LED = 11
maxTemp = 10

GPIO.setmode(GPIO.BOARD)
GPIO.setup(LED,GPIO.OUT)

# Open the file for the sensor and read contents
tempfile = open("/sys/bus/w1/devices/28-3c01f0954016/w1_slave")
thetext = tempfile.read()
tempfile.close()
# Get the temperature
tempdata = thetext.split("\n")[1].split(" ")[9]
temperature = float(tempdata[2:])
temperature = temperature / 1000
#Print out the temperature
# print temperature
#Illuminate the LED if temperature above maxTemp
if temperature > maxTemp:
         GPIO_Output(LED,GPIO.HIGH)
else:
         GPIO_Output(LED,GPIO.LOW)

GPIO.cleanup()

Ganz wichtig sind die Einrückungen, daran erkennt python eine Schleife! Ich würde auch noch "print temperature" auskommentieren, wie ich es im code angegeben habe.

- Als nächstes das Script ausführbar machen: "chmod +x Thermostat.py"

- Dann ruf "crontab -e" auf. Dort kann man Programme eintragen, die zeitgesteuert ausgeführt werden sollen und füge folgende Zeil ganz am Schluss an (dazu musst vi können ...) :

* * * * * /home/pi/Thermostat.py > /dev/null 2>&1

- mit "crontab -l" kannst du schauen ob es richtig übernommen wurde.

Das script wird jetzt ein mal pro Minute ausgeführt, läuft durch und beendet sich dann.

Ich bin gespannt...

Viele Grüße,
steve
Klicke in dieses Feld, um es in vollständiger Größe anzuzeigen.
Guten Morgen Steve
habe nach längerer Pause mit dem Projekt wieder weiter gemacht, das mit dem Thermostat funktioniert(software ) nur er ruft das Programm jede minute auf,
das ist auch richtig aber dann stürzt der Raspi ab weil der Speicher voll läuft und das Thermostat.py immer wieder neu gestartet wird vielleicht hast du noch eine Idee
Vielen Dank Grüße Marc

astrox

astrox

Aktives Mitglied
Danke Marco für deine Hilfe!! Das so weit an dieser Stelle.
nun eine Frage an die Raspi Profis: ist es nötig bei der Installation der Allsky Software von Thomas Jacquin eine HQ PI- Kamera am PI zu installieren oder geht das auch ohne und ich schließe die dann zum Schluss an?
cs
Jochen

Marco005

Marco005

Mitglied
Hallo, du brauchst für die Installation der Software von Thomas keine Kamera. Das kannst auch danach anschließen, eine zwo oder eine Raspi Camera. Du musst nur bei der Installation angeben, welche Kamera du einsetzen möchtest, man wird während der Installation danach gefragt.
Ich habe sogar schon in der Software nachträglich die Kamera gewechselt von Zwo auf raspberry und das hat auch funktioniert. Ich höre mir aber auch gerne andere Vorschlage an.

Gruß

astrox

astrox

Aktives Mitglied
ja Marco....... :ROFLMAO: das hätte ich dich auch heute oder morgen abend fragen können. Aber wieder mal Danke!!! Auch ich bin da dann auf andere Meinungen gespannt. Ich komme erst in ca. 30 min weg, danach ist es dann wie besprochen.

astrox

astrox

Aktives Mitglied
Hallo zusammen,

offensichtlich bin ich der Einzige der das mit der Allsky nicht auf die Reihe bringt. Noch einmal für alle:
Ich benutze einen PI 3 B+ den ich über LAN verbinde
ich lade mir mit dem PI Imager das OS herunter. Gerne nehme ich jetzt schon Tipps an, welches??? Bullseye Recommended geht schon mal nicht und Debian Buster geht auch nicht!
Herunter lade ich wie es bei Thomas Jacquin beschrieben ist. Leider komme ich hier auch nicht weiter, der Pi hängt sich immer wieder auf!
normalerweise würde ich sagen der PI ist defekt........ leider passiert bei beiden das Gleiche.

ice8lue

ice8lue

Aktives Mitglied
Zitat von astrox:
Hallo zusammen,

offensichtlich bin ich der Einzige der das mit der Allsky nicht auf die Reihe bringt. Noch einmal für alle:
Ich benutze einen PI 3 B+ den ich über LAN verbinde
ich lade mir mit dem PI Imager das OS herunter. Gerne nehme ich jetzt schon Tipps an, welches??? Bullseye Recommended geht schon mal nicht und Debian Buster geht auch nicht!
Herunter lade ich wie es bei Thomas Jacquin beschrieben ist. Leider komme ich hier auch nicht weiter, der Pi hängt sich immer wieder auf!
normalerweise würde ich sagen der PI ist defekt........ leider passiert bei beiden das Gleiche.
Klicke in dieses Feld, um es in vollständiger Größe anzuzeigen.
Hey, wollen wir das per Google Meet oder so mal zusammen machen?

Centes

Centes

Aktives Mitglied
Hallo zusammen,

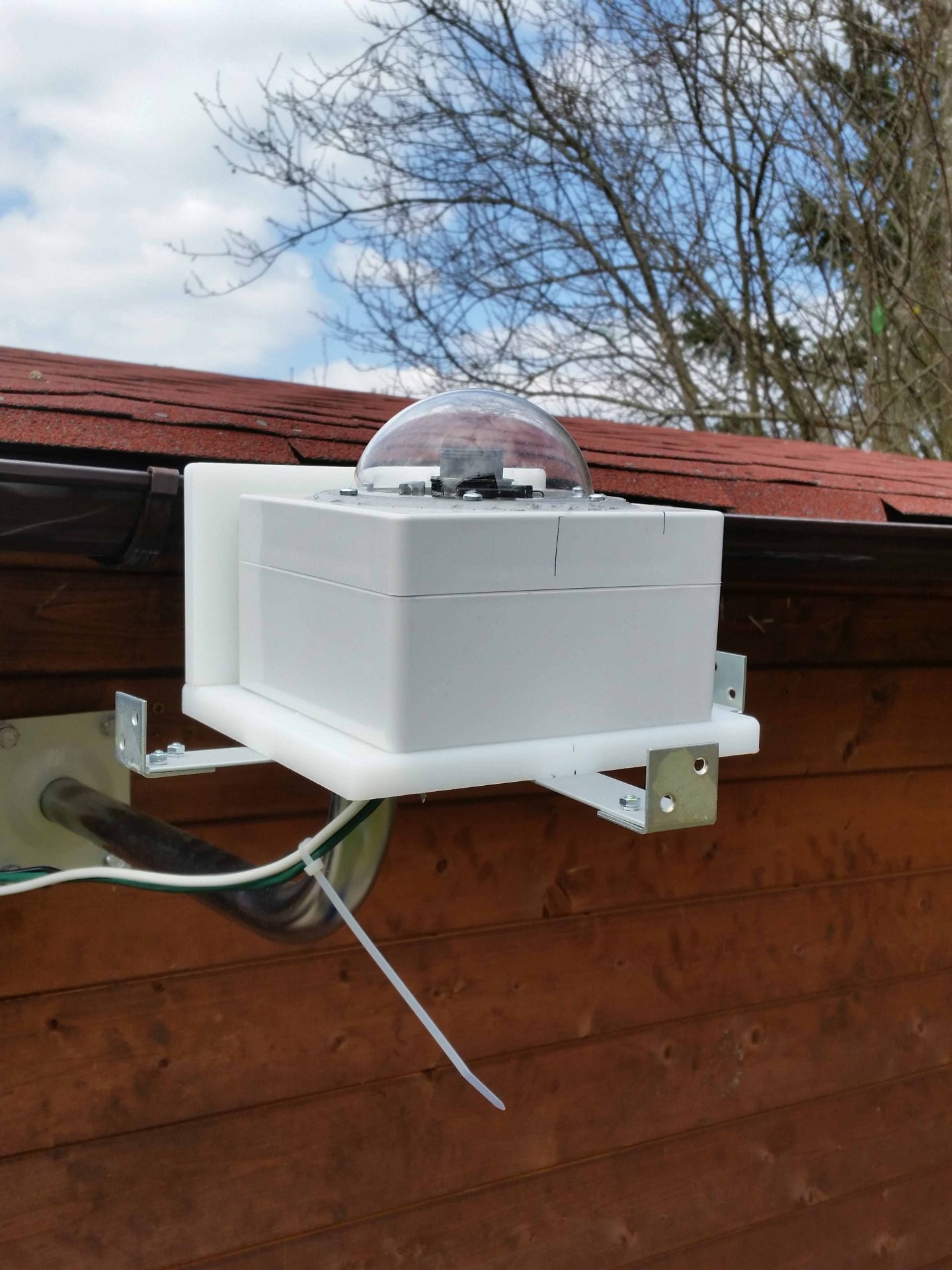

da ich meine Allskykamera so montieren konnte, dass sie jederzeit zugänglich ist,
und ich die Kamera nur in der Nacht benutze, habe ich mir ein Temperatur- und
Strahlungsschutzgehäuse gebaut, um Kamera und Raspberry zu „schonen“ und
die Lebensdauer der Komponenten zu verlängern.

Die Temperaturdifferenz der CPU beträgt ca. 10°
Gemessen bei Sonnenschein und 19° Lufttemperatur ( im Schatten )
  • ohne Schutzbau 60,9°
  • mit Schutzbau 51,1°

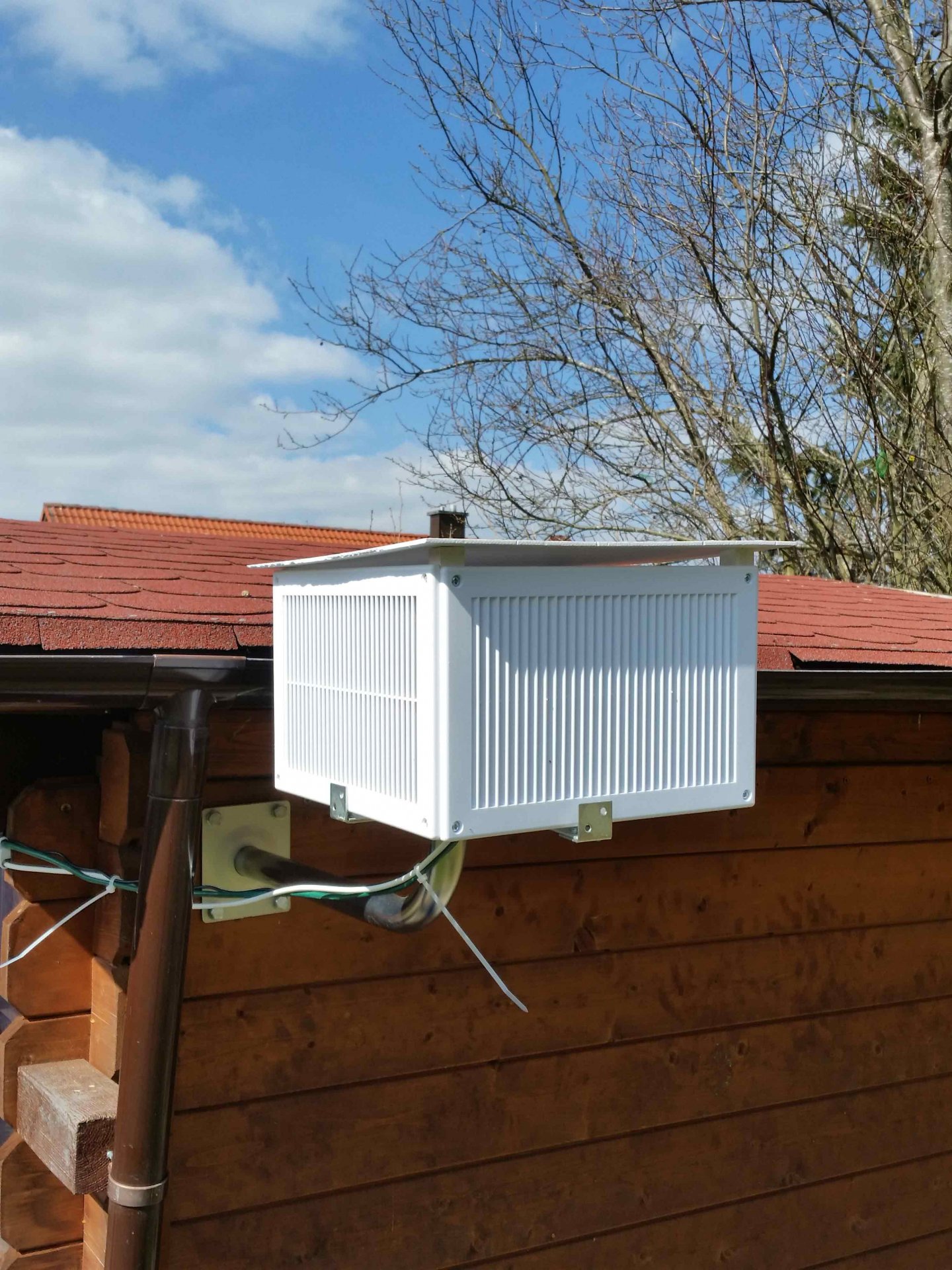

Das Gehäuse besteht aus vier 30x20 Lüftungs-/Insektenschutzgitter, im Inneren
mit 20x20mm Holzleisten befestigt und das Dach aus einer Guttaglissplatte
( Kunststoff ) herausgesägt.

Das gesamte Gehäuse hat ein Gewicht von 940 Gramm und belastet den
Auslieger kaum.

Grüße und cs
Jürgen



st_astro

Aktives Mitglied
Zitat von Marcmdt:
Guten Morgen Steve
habe nach längerer Pause mit dem Projekt wieder weiter gemacht, das mit dem Thermostat funktioniert(software ) nur er ruft das Programm jede minute auf,
das ist auch richtig aber dann stürzt der Raspi ab weil der Speicher voll läuft und das Thermostat.py immer wieder neu gestartet wird vielleicht hast du noch eine Idee
Vielen Dank Grüße Marc
Klicke in dieses Feld, um es in vollständiger Größe anzuzeigen.
Hallo Marc,

hast du das Script "Thermostat.py so abgeändert, wie ich es beschrieben habe? Dann sollte es genau ein mal durchlaufen, regeln und sich verabschieden.

Viele Grüße, steve


st_astro

Aktives Mitglied
Zitat von astrox:
Hallo zusammen,

offensichtlich bin ich der Einzige der das mit der Allsky nicht auf die Reihe bringt. Noch einmal für alle:
Ich benutze einen PI 3 B+ den ich über LAN verbinde
ich lade mir mit dem PI Imager das OS herunter. Gerne nehme ich jetzt schon Tipps an, welches??? Bullseye Recommended geht schon mal nicht und Debian Buster geht auch nicht!
Herunter lade ich wie es bei Thomas Jacquin beschrieben ist. Leider komme ich hier auch nicht weiter, der Pi hängt sich immer wieder auf!
normalerweise würde ich sagen der PI ist defekt........ leider passiert bei beiden das Gleiche.
Klicke in dieses Feld, um es in vollständiger Größe anzuzeigen.

Ist vielleicht die SD Karte defekt?

VG, steve

astrox

astrox

Aktives Mitglied
Hallo Steve,
danke für die Antwort, welche von den 7 Stück, die ich ausprobiert habe? die 2 mit 32 GB, die 2 mit 64GB oder die 3 mit 128GB? Also an den SD Karten liegt es eher nicht!

CS
Jochen


Marcmdt

Mitglied
Hallo Steve
ich denke Ja aber der Ausgang für die Heizung bleibt die auf HIGH oder geht die auf LOW ich habe das Projekt auf die Seite gelegt
ich kontrolliere das am Wochenende mal vielleicht schickst du mir mal einem Script 😊 vielen Dank
Grüße Marc


st_astro

Aktives Mitglied
Zitat von astrox:
Hallo Steve,
danke für die Antwort, welche von den 7 Stück, die ich ausprobiert habe? die 2 mit 32 GB, die 2 mit 64GB oder die 3 mit 128GB? Also an den SD Karten liegt es eher nicht!

CS
Jochen
Klicke in dieses Feld, um es in vollständiger Größe anzuzeigen.
Hallo Jochen

tut mir leid, das ich nicht bedacht habe, das du so viele Karten getestet hast. Oder habe ich das überlesen?

Läuft es denn mittlerweile? Wenn die RPi's und die Karten in Ordnung sind kann es dennoch an den Karten liegen, den die RPi's sind recht wählerisch und nicht alle Karten eigenen sich gleich gut. Ich hab z.B. gute Erfahrungen mit Sandisk Ultra Micro SD's gemacht.

Viele Grüße, steve


st_astro

Aktives Mitglied
Zitat von Marcmdt:
Hallo Steve
ich denke Ja aber der Ausgang für die Heizung bleibt die auf HIGH oder geht die auf LOW ich habe das Projekt auf die Seite gelegt
ich kontrolliere das am Wochenende mal vielleicht schickst du mir mal einem Script 😊 vielen Dank
Grüße Marc
Klicke in dieses Feld, um es in vollständiger Größe anzuzeigen.
Hallo Marc,
das angepasste Script habe ich oben im Thread schon gepostet. Das kannst Du einfach nehmen. Und die Beobachtung, das die Heizung auf HIGH oder LOW bleibt ist schon richtig. Daher wird das script über cron ein mal pro Minute aufgerufen, und entscheidet dann was zu tun ist, Heizung an oder aus ;)

Viele Grüße,
steve

astrox

astrox

Aktives Mitglied
So!!! erst mal großen Dank an Robert und Marko!!!

Und den Rest der Bande!

Ich glaube vor 2 Monaten habe ich begonnen………. Mit der Odyssee einer Allsky Kamera….. einfach runterladen anschließen läuft……. hat er gesagt…. Das geht auch mit einem PI 3 b+ hat er gesagt…..

Da es einige wohl so einfach geschafft haben dachte ich mir nun gut lade ich mir doch einfach das Zeug runter, ist doch einfach. Ja, Schei….. Nächte weise erste solo Versuche, dann hier um Rat gefragt, den ich auch bekommen habe. Marko und Robert dachten wahrscheinlich so ein De und hinten pp (der De und hinten pp ist denen erlaubt zu denken) das bekommt doch jedes Kind hin, wieso der nicht.

Ich zweifelte an mir und meinen Kenntnissen mit Hard und Software! Jedes Mal ist mir eine SD Karte nach der andern ausgestiegen. Ich konnte das OS nicht sauber vom Netz ziehen. Andere SW aus dem Netzgezogen, half wieder nicht. Meine 3 neuen 128 GB Karten wieder zurückgeschickt! Der dachte sich wahrscheinlich auch, was ist das für ein De und hinten pp die funktionieren einwandfrei! Nein, der war super hilfsbereit und hatte mich vor gefährlichen SD Formatierer SW gewarnt. Leider zu spät, hatte mir ein Virus eingefangen und der Rechner war dann auch noch tot!!!!! Das läuft prima, so habe ich mir das genau nicht vorgestellt. Ich konnte nur mit einem Image (10 Tage Sicherung) meine Platte wieder herstellen. Somit waren ca. 10-15 Tage Daten futsch. Achso…….zurück.

Allsky lief immer noch nicht!

Nun ging es mit einem Ersatzrechner an den neuen Versuch, mein Haupt und Einsatzrechner bleibt jetzt außen vor. Endlich kam auch der teure PI 4 B 4 GB ins Haus, es kann ja nur an dem alten PI3 B+ liegen……. Mittlerweile konnte ich die OS´e laden und die Allsky Software auch. Das ging echt fix mit dem PI 4, doch der Sch…. lief immer noch nicht (manchmal schon???). Am Donnerstag, den 09.06.22 habe ich mich nach weiteren wirren Fehlermeldungen entschlossen die HW komplett zu Berry, zurückzuschicken. Mit dem Service telefoniert und alles klar gemacht. Die haben mir auch gleich ein Retouren Etikett zu geschickt. Also alles für den Versand vorbereitet den PI 4 in die Originalschachtel zurück und die Kamera auch. Da bei meiner Kamera das Flachbandkabel noch dran war habe ich es ab gemacht!!!!!!!!!!!

Und mir ist ein winziges Stück von einem Kontakt herausgefallen. Wäre mir so gar nicht aufgefallen, ich hatte aber vorher mein Arbeitsplatz gründlich gereinigt. Da lag plötzlich wieder was rum……… Die Kontakte am Flachbandkabel waren alle samt vorhanden, die einzige Stelle, die ich nicht kontrolliert habe, war die Kamera, da war das Kabel werksseitig schon vormontiert, also muss das gut sein. Dachte ich.

Da mein PI 4 schon verpackt war, nahm ich einen meiner alten PI 3 B+, als aller letzten Versuch her. 32 MB SD Karte rein, die Kamera mit einem anderen Kabel angeschlossen, an den Strom und erst mal ein Bild über Putty gemacht. Keine Fehlermeldung mehr, das Bild war da?????!!!!!! Dann die Allsky gestartet, die andere IP Adresse hergezogen und ???? …………… sofort gleich mal ein Bild.

Jetzt aber hallo!!!!! Den PI 4 wieder ausgepackt angeschlossen und läuft. Der Wahnsinn.

Nochmals an Robert und Marko ein großes Dankeschön und allen die mich hier unterstützt haben.

CS

Jochen


Marcmdt

Mitglied
Zitat von st_astro:
Dann probier mal folgendes.
- Lösche die Zeile in /etc/rc.local , mit der Thermostat.py gestartet wird.
- Dann mach eine Sicherheitskopie von Thermostat.py und entferne die While Schleife und "sleep(60)" . Das Script soll nur ein mal durch laufen.
- In die erste Zeile kommt noch "#!/usr/bin/python", wie unten zu sehen. (du kannst auch vorher mit "which python" schauen ob der Pfad stimmt)

Python:
#!/usr/bin/python

import time
import RPi.GPIO as GPIO
LED = 11
maxTemp = 10

GPIO.setmode(GPIO.BOARD)
GPIO.setup(LED,GPIO.OUT)

# Open the file for the sensor and read contents
tempfile = open("/sys/bus/w1/devices/28-3c01f0954016/w1_slave")
thetext = tempfile.read()
tempfile.close()
# Get the temperature
tempdata = thetext.split("\n")[1].split(" ")[9]
temperature = float(tempdata[2:])
temperature = temperature / 1000
#Print out the temperature
# print temperature
#Illuminate the LED if temperature above maxTemp
if temperature > maxTemp:
         GPIO_Output(LED,GPIO.HIGH)
else:
         GPIO_Output(LED,GPIO.LOW)

GPIO.cleanup()

Ganz wichtig sind die Einrückungen, daran erkennt python eine Schleife! Ich würde auch noch "print temperature" auskommentieren, wie ich es im code angegeben habe.

- Als nächstes das Script ausführbar machen: "chmod +x Thermostat.py"

- Dann ruf "crontab -e" auf. Dort kann man Programme eintragen, die zeitgesteuert ausgeführt werden sollen und füge folgende Zeil ganz am Schluss an (dazu musst vi können ...) :

* * * * * /home/pi/Thermostat.py > /dev/null 2>&1

- mit "crontab -l" kannst du schauen ob es richtig übernommen wurde.

Das script wird jetzt ein mal pro Minute ausgeführt, läuft durch und beendet sich dann.

Ich bin gespannt...

Viele Grüße,
steve
Klicke in dieses Feld, um es in vollständiger Größe anzuzeigen.
Hallo Steve
ich habe nicht noch mal mit Meiner Heizung Beschäftigt aber ich hab immer noch das Problem das die software Thermostat,py jede Minute geöffnet (so soll es auch sein aber es wird nicht geschlossen) und dann ist der Speicher voll und 20 und mehr mal im Taskmanager zusehen
vielleicht ist irgend wo nochwas Falsch
vielleicht hast du noch eine Idee

Vielen Dank
Liebe Grüße Marc

ice8lue

ice8lue

Aktives Mitglied
Ich packe das Experiment auch noch mal mit hier rein:

Allsky Mikyway

Allsky Mikyway

Mein erster Versuch, die Bilder meiner Allsky-Cam zu stacken. Qualitativ natürlich mit einer...

Die vergangene Nacht war nicht nur recht klar, der Himmel war auch - für meine üblichen Verhältnisse - relativ dunkel. Als ich wie üblich den Zeitraffer durch ging, auf der Suche nach Meteoren, fiel mir auf, dass man dieses mal auch das Band der Milchstraße erkennen (erahnen) konnte. Ein Strecken in PS brachte keine nennenswerten Verbesserungen aber mir kam der Gedanke, dass ich noch nie versucht habe, die Aufnahmen zu stacken.

Gesagt, getan. Sequator angeschmissen, per Freeze Ground den Umliegenden Horizont markiert und dann mit Brightness Adjustment und HDR gestackt. Danach in Photoshop und noch ein wenig strecken + Klarheit erhöhen.

Natürlich geht da mit einer DSLR mit brauchbarer Linse, Nachführung usw. einiges mehr, aber ich war doch positiv überrascht, wie viele Details der winzige Sensor der RPiHQ Cam doch aufnehmen konnte. (Und ich hatte noch nie versucht, sphärische Aufnahme mit Sequator zu stacken, was ausgesprochen gut funktioniert hat)

astrox

astrox

Aktives Mitglied
Guten Morgen zusammen,

hier mal ne einfache Frage: hat jemand Erfahrung ein Uhrmodul im Pi 4 einzubauen? Sowas sollte ich haben, da meine nächsten Versuche im Feld und ohne Internet vorgenommen werden.

cs
Jochen

riff-raff

riff-raff

Aktives Mitglied
RTC-Module gibt es zu hauf, meist mit i2c angesprochen. Ich nutze ein Adafruit DS3231 mit einer CR1220 Zelle.

CS, Ralf

astrox

astrox

Aktives Mitglied
Hallo Ralph,
OK das weiß ich mittlerweile auch, da ich im Vorfeld einige gesucht habe. Dann ist mir aber das einbinden aufgefallen. Da ich mit mit Pi's nicht so auskenne und das wohl wieder ein mittleres Drama wird die Uhr einzubinden wollte ich hier mal um Rat fragen. Vielleicht gibt es eine einfachere Möglichkeit wie die die gesehen habe.
CS
Jochen

astrox

astrox

Aktives Mitglied
Also Ralf,
jetzt habe ich gerade im Club gesucht und auch beim Reichelt. Die Artikelnummer bei Berrybase ist Artikel-Nr.: ADA3013. Diese würde ich nehmen wollen. Nur wenn das dann so ist: Programmierung dann wird das nix! Ich bin schon sehr froh, dass die Kamera endlich so läuft, das war schon ein Akt!!!! Dann stelle ich hinterher wieder fest, dass geht dann doch nicht so einfach wie alle behaupten.......... und ich fange wieder mit dem herunterladen der Allsky Software an, weil die Kamera dann doch nicht mehr funktioniert.
Da bitte ich um Verständnis.

Jochen

screetch82

screetch82

Aktives Mitglied
ich habe nun die index.php datei modifiziert und das bild wird geladen.. aber alle anderen Dinge nicht.

<div id="imageContainer">
<div id="starmap_container" ng-show="showOverlay==true">
<div id="starmap"></div>
</div>
<div id="live_container">
<img title="allsky image" alt="allsky image" id="current" class="current" src="image.jpg">
</div>
</div>


Saab10

Neues Mitglied
Hallo an alle,
mein Name ist Fritz.
Dies ist mein erstes Projekt mit einem Rapi 3+,
die Installation hat ganz gut funktioniert, ich kann da Jochen (astrox) gut verstehen.
Leider kann ich kein Livebild mit AllSky WebUI sehen,
ich sehe nur Allsky Software is starting up, wird ca. alle 30 sec getriggert.
Nun meine Frage: Da ich die Camera (Raspberry HQ) neu gekauft habe, und einen Hardwarefehler auszuschliesen,
wie kann ich die Camera testen? Da ich ein Window User bin, bitte für einen Laien. Das Flachbandkabel habe überprüft.

Mit Gruß
Fritz

Um antworten zu können musst du eingeloggt sein.
Oben
