Ok Eberhard, ich bin zwar beim Fußballspiel SC-Freiburg-Mainz, aber ich lasse meinen Raspberry Online.

Viel Erfolg beim Lehrgang und LG Josef

Moin in die Runde,

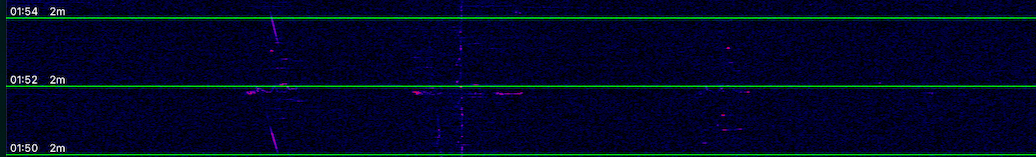

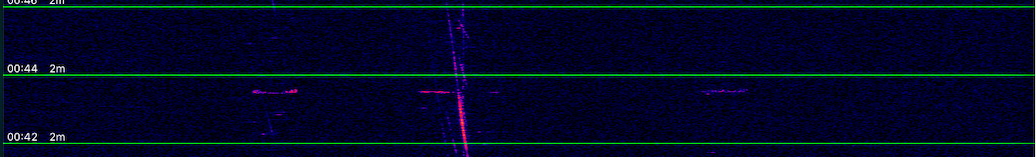

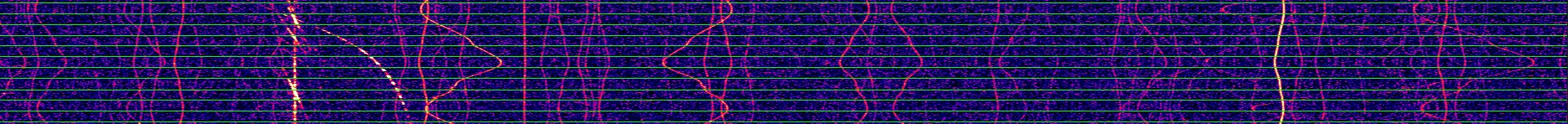

der von Josef sieht bei mir so aus. Reihenfolge (v.l.n.r.) Dourbes, Graves NL mit Loch, Ieper. Graves ES Fehlanzeige.
@ Josef: Wenn Du jetzt auch auf dem WSJTX-Trip bist, leg doch mal den Ton vom CAMRAS-WEBSDR daneben, dann hast Du eine Beobachtung aus zwei Richtungen.



Sonst war heute Nacht nicht viel Bemerkenswertes



Gestern Abend habe ich zum ersten Mal gezielt einen ISS-Überflug im Radio beobachtet. Dazu vielleicht später mehr, ich muss die Fotos erst mal zusammenbauen und DSVGO-gerecht verpacken.

PS: @ Eberhard: Danke für den Hinweis und frohes Bilden.

Schönes Wochenende wünscht

Matthias

Hallo Matthias,

das mit CAMRAS-WEBSDR habe ich schon versucht, aber leider in meine Internetverbindung nicht besonders stabil, immer wieder setzt es aus.
Sag mal wie hast du es geschafft das bei dir neben der Uhrzeit auch 2m steht?

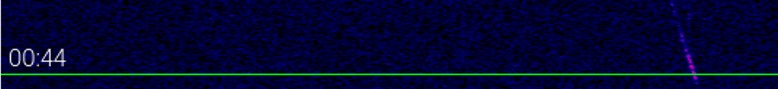

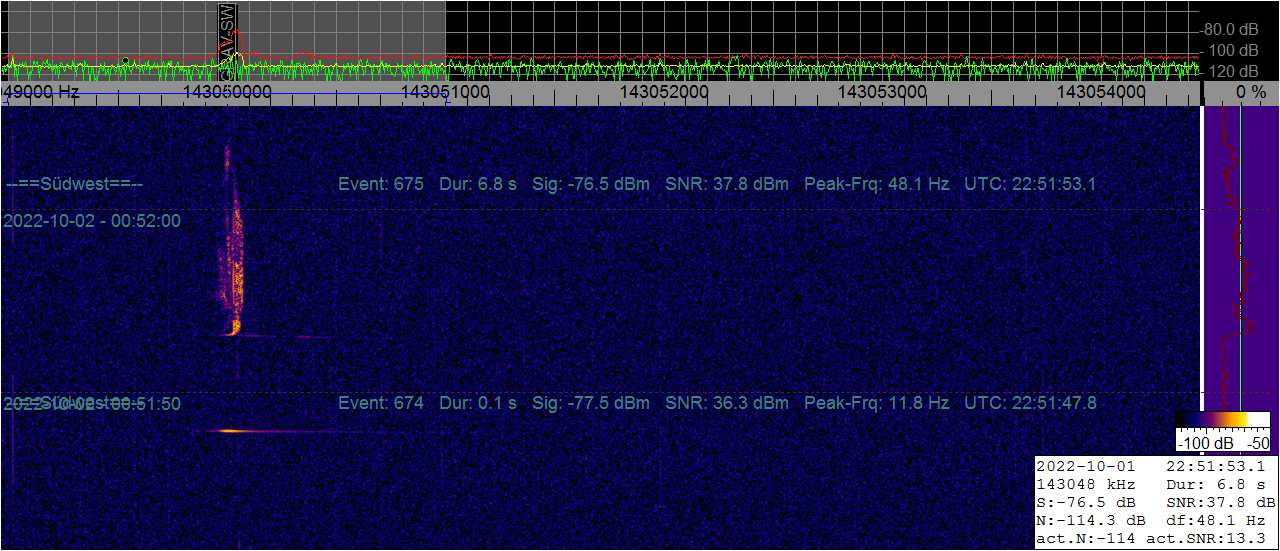

Übrigens der um 00:44 UTC sieht bei mir so aus, etwas schwach auf der Brust.

LG, Josef


Anhänge

  • Screenshot 2022-10-01 093431.jpg
    Screenshot 2022-10-01 093431.jpg
    16,6 KB · Aufrufe: 74
Hallo Josef,
das Ding mit der Internetverbindung kenne ich zur Genüge. Als ich das Problem zuletzt hatte (verbunden mit stark reduzierter Bandbreite) hat mir ein engagierter Techniker beim Provider (Magenta regional) geholfen, seitdem läuft es sehr stabil (außer der planmäßigen Unterbrechung früh). Die Glasfaser ist vor dem Haus schon verbuddelt, aber noch nicht drin, mal sehen, was dann wird...

Die Bandangabe ist kein Hexenwerk (und stimmt bei mir sowieso nicht, weil ich ja 6 m neben Graves "2m" darstelle). Ich benutze normalerweise - wie du wahrscheinlich auch - WSJTX nur als FFT-Analysator und Display. Auf dem "textscreen" kannst Du die verschiedenen Modes einstellen (WSPR, FT8 ...) und dann das jeweilige Band auswählen. Dann wird die Frequenz für die Betriebsart vorgegeben und die Bandangabe in den Waterfall eingeblendet.

Ab und zu schaue ich mir mal die Ausbreitungsbedingungen auf 6 m und 2 m an (WSPR ist eher selten was los, FT-8 eher mehr). Man bekommt einen Eindruck, wohin die Antenne schaut (in meinem Fall natürlich die des WEBSDR). Immer nur Meteore ist ja langweilig. Hast du eine Afu-Lizenz? Dann könntest Du ja bei WSPR oder FT-8 mitspielen.

Schönes Wochenende

Matthias

Moinmoin,

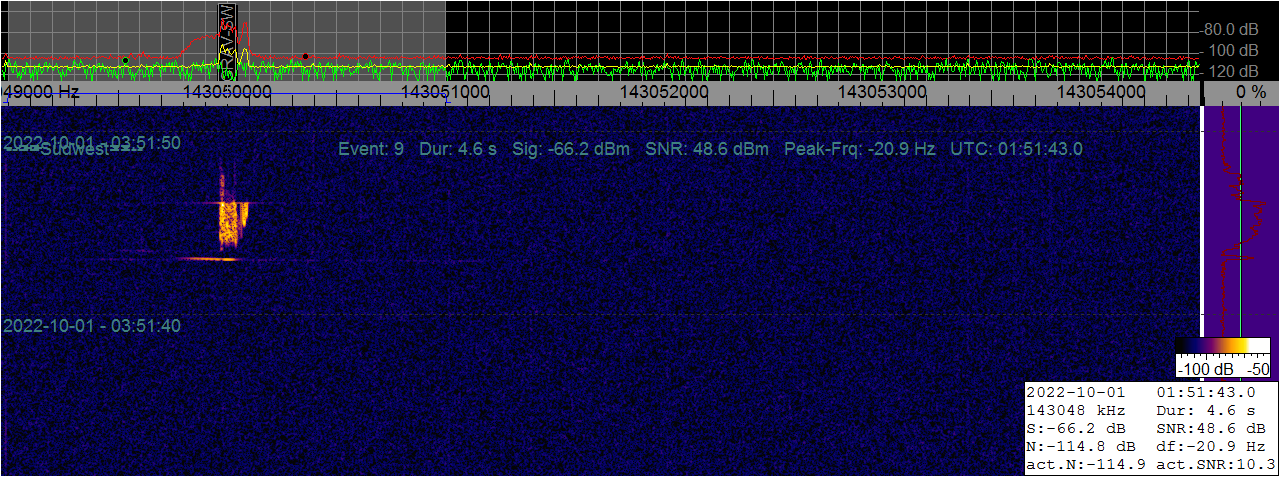

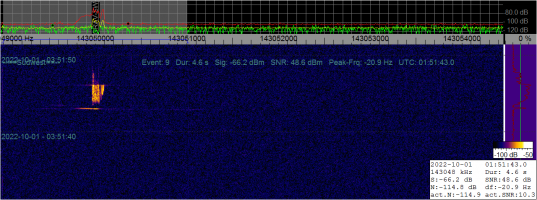

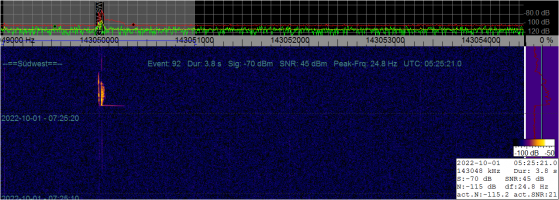

den "breiten" hab ich auch:

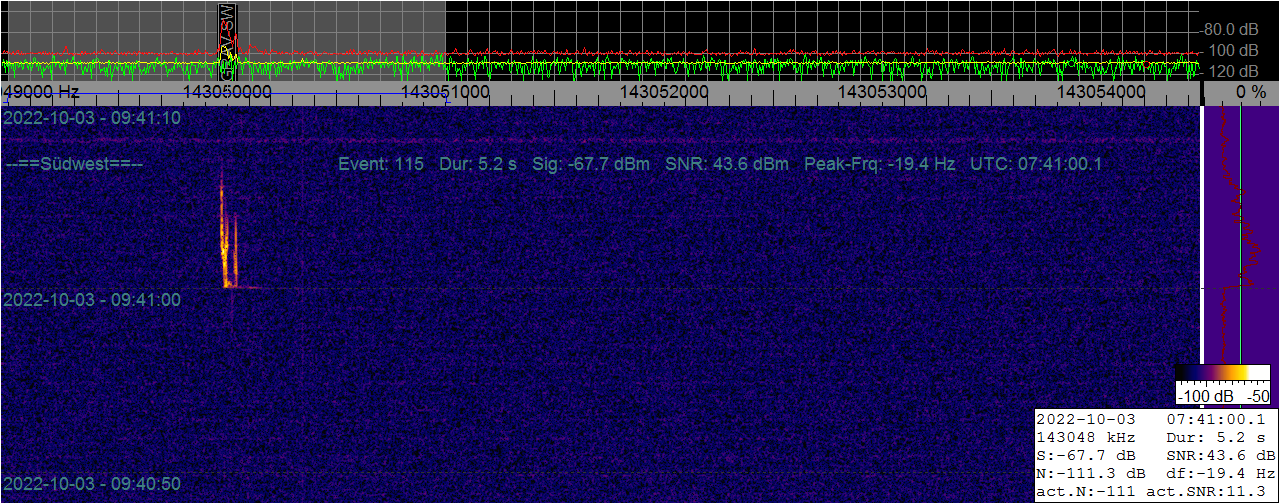

...kurz drauf:

...und diesen langandauernden Raucher aus offenbar ungünstigem Winkel:
sieht man genauer hin, erstreckt der sich über den ganzen Schirm.

MG Okke

@Eberhard,

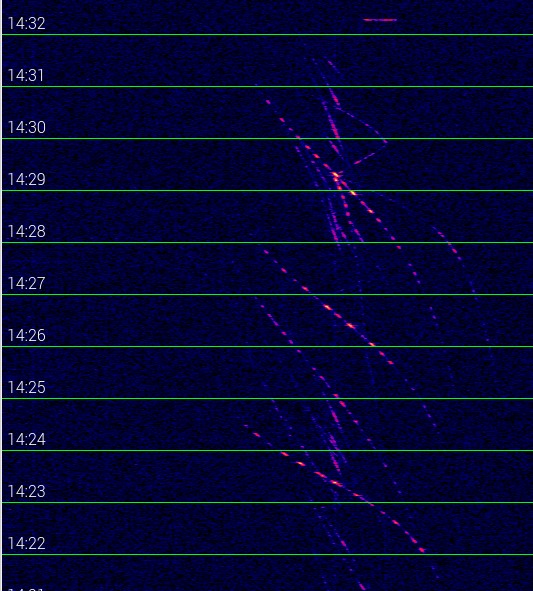

hier die Aufzeichnung von 14:22-14:32 UTC, ob BlueWalker 3 dabei ist, kann ich nicht beurteilen.
@Matthias,
danke für die Erklärung, werde ich Morgen einstellen. Ich habe eine Afu-Lizenz (DE3JGA) aber nur als SWL.

Viele Grüße
Josef


Anhänge

  • Screenshot 2022-10-01 201821.jpg
    Screenshot 2022-10-01 201821.jpg
    88,6 KB · Aufrufe: 66
Hallo zusammen,

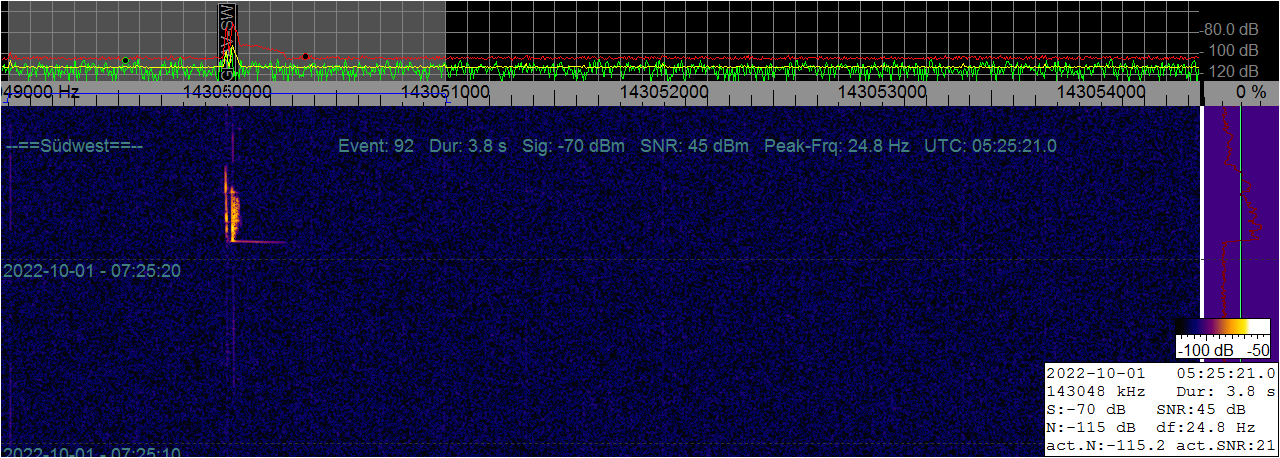

nicht viel los heute Nacht, nur einer heute Morgen um 05:39 UTC.



Viele Grüße
Josef

Guten Tag,
es gibt sie noch. Die Tendenz ist leicht ansteigend, finde ich.

BW3: heute ist ein guter Durchgang von 19:04 bis 19:09 UT.
Az.=180°, El.=49°, Entf.=671 km um 19:06:10 UT. (mit Stellarium ermittelt)

Eberhard, weiterhin viel Spaß beim Lehrgang.
Viele Grüße
Wilhelm


Anhänge

  • GRAVES-XY-Vv_221002070840.jpg
    620,8 KB · Aufrufe: 57
Zuletzt bearbeitet:
Zitat von Wilm-52:
Die Tendenz ist leicht ansteigend, finde ich.
Klicke in dieses Feld, um es in vollständiger Größe anzuzeigen.
Moin,

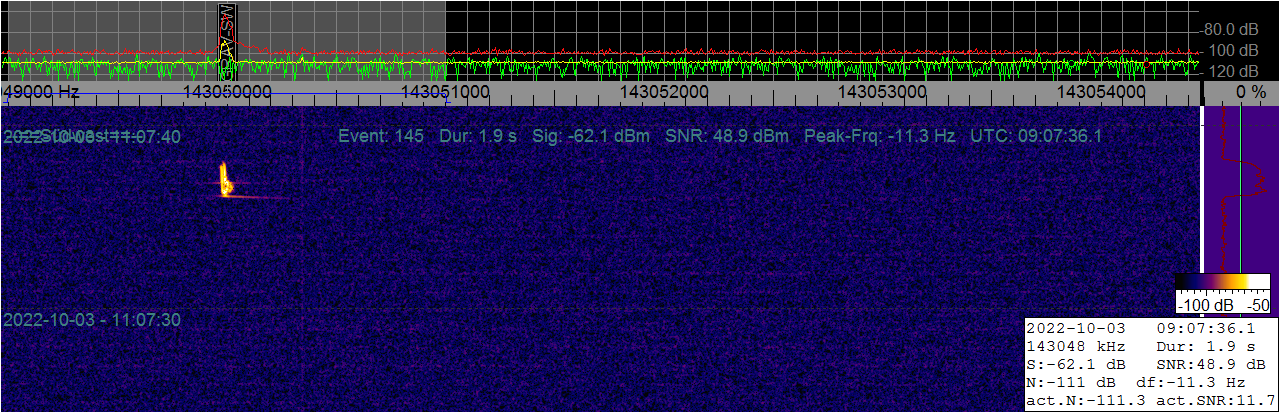

so empfinde ich das auch, vor allem gestern gabs Peaks von 6-7utc und 17-18utc.

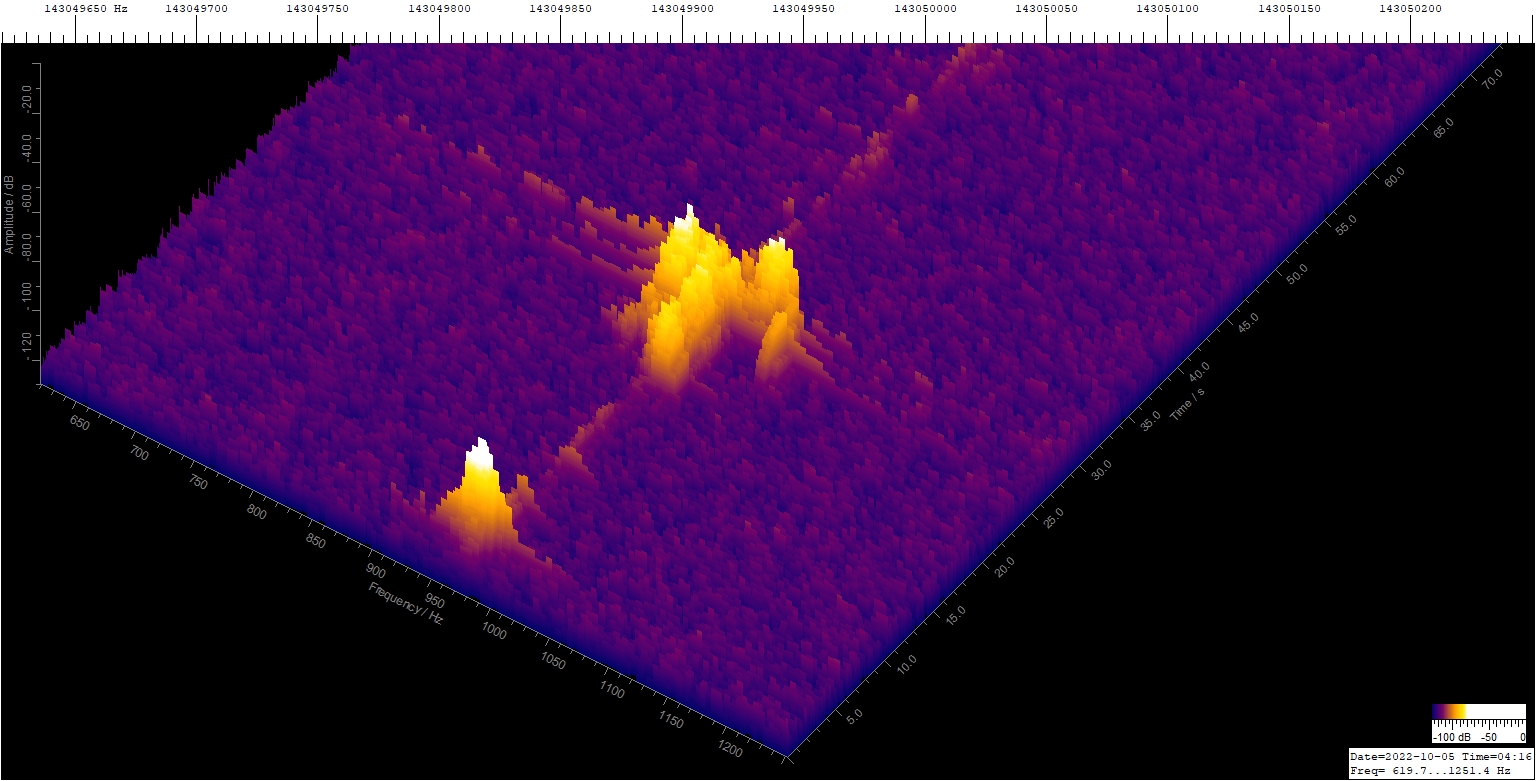

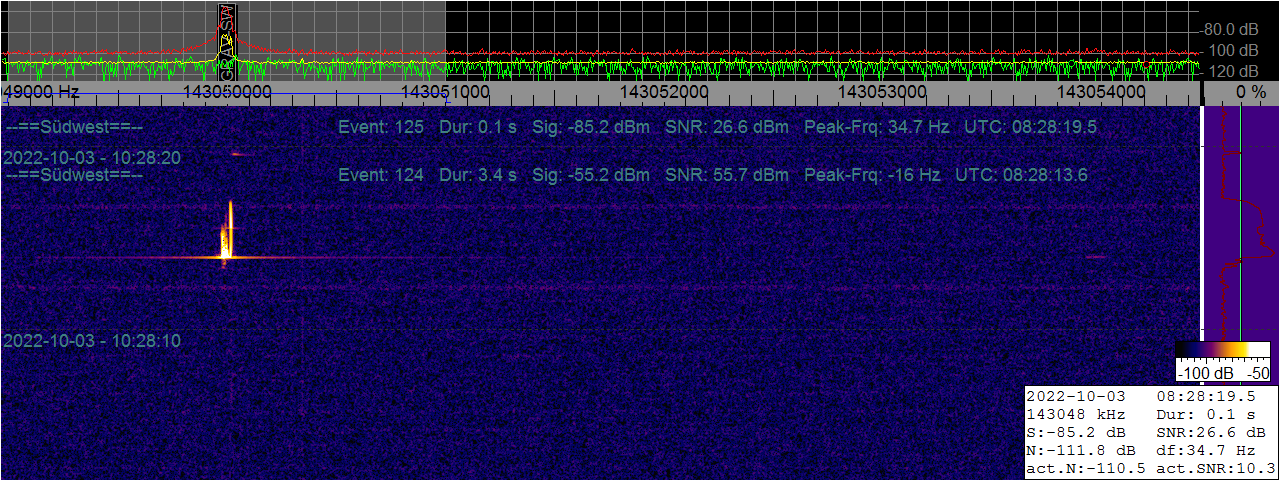

Darunter ein abstraktes Kunstwerk...

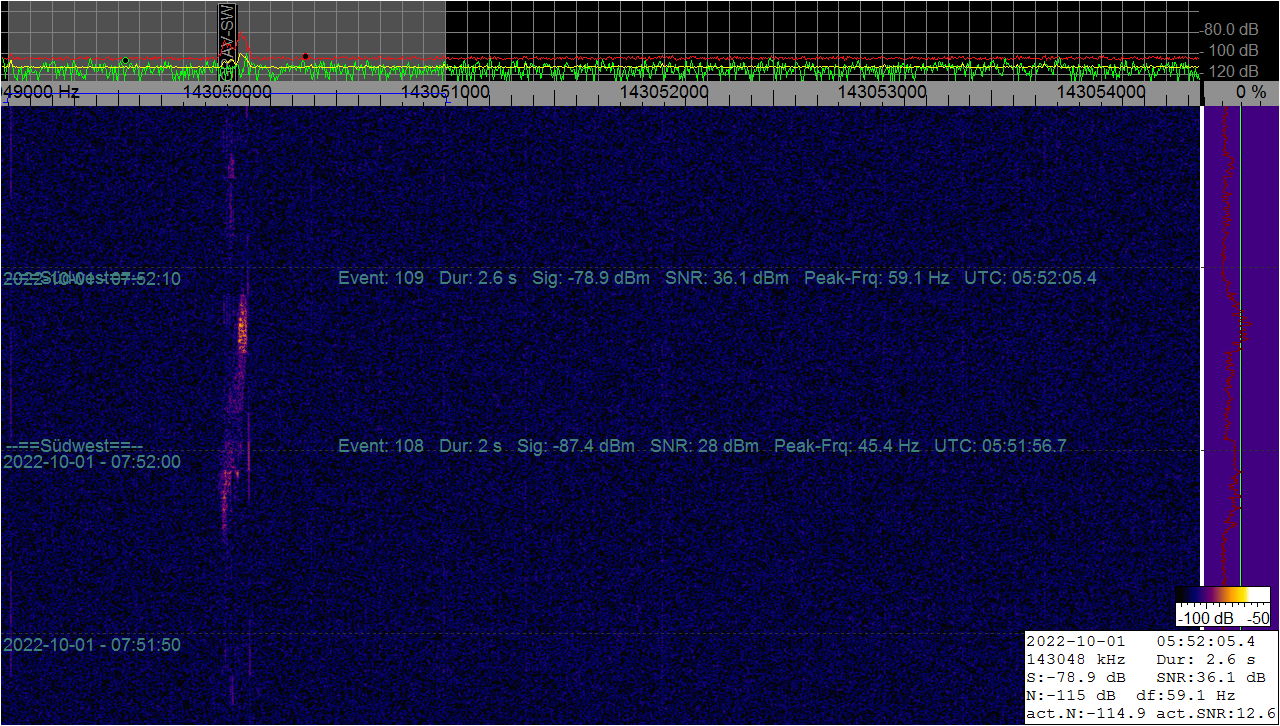

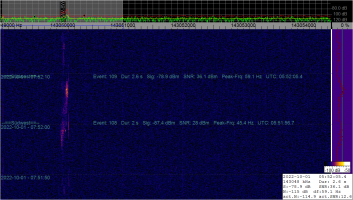

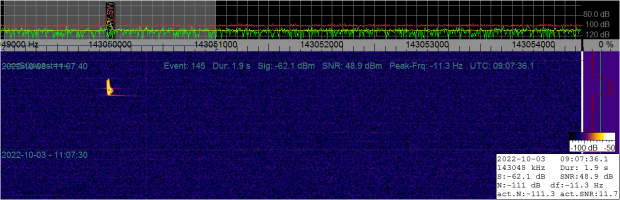

und ein netter Raucher mit Vorbote:

Einige Mehrsekünder dabei, nicht wirklich spektakulär, aber da.

Sodele, ich bastle dann mal an der vertikalen Antenne weiter. Makukn, was dabei rauskommt.......

MG Okke

Hallo in die erlauchte Runde,
zurück vom Sonntagnachmittagsausmarsch (10.000 Schritte und vier Steinpilze).

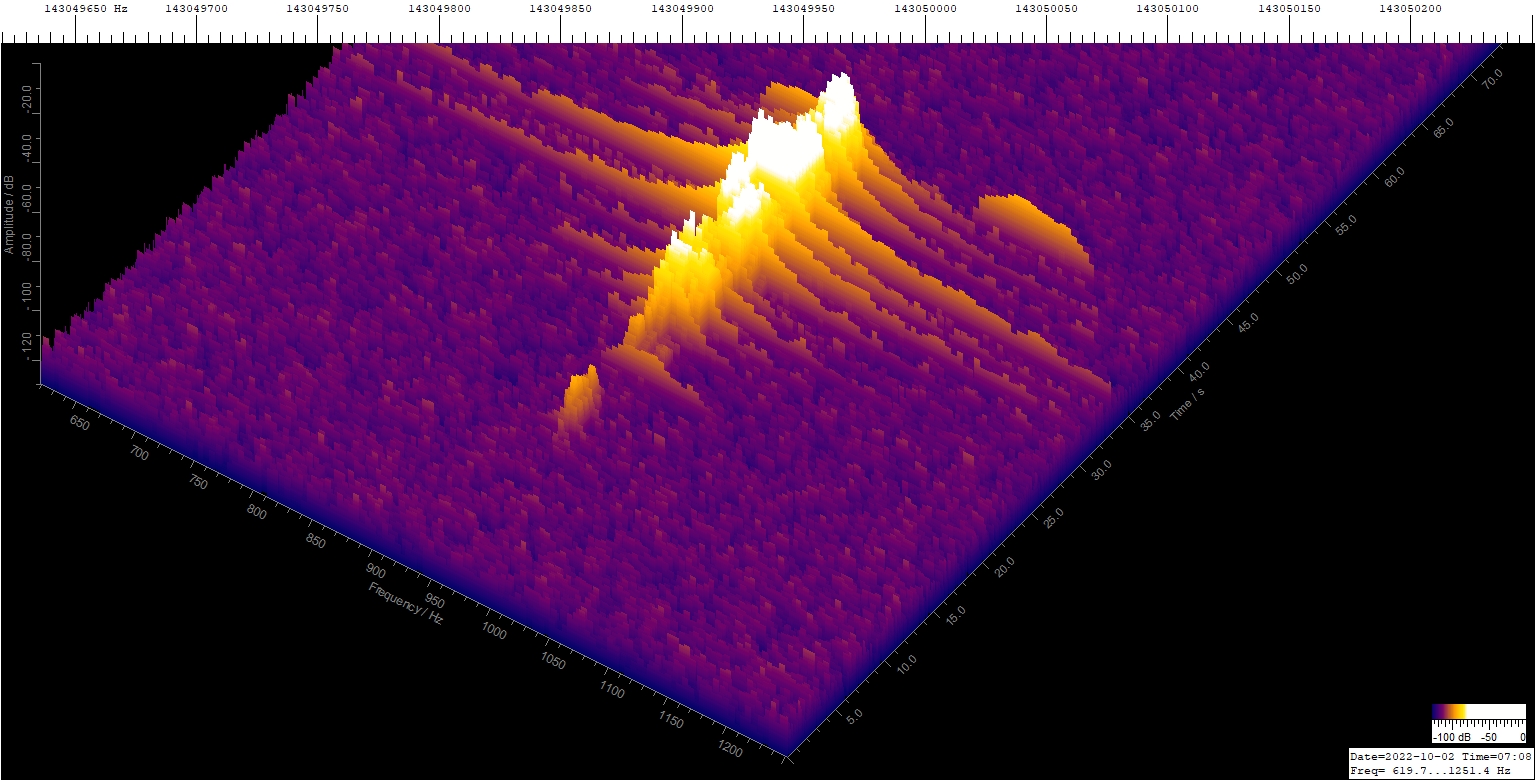

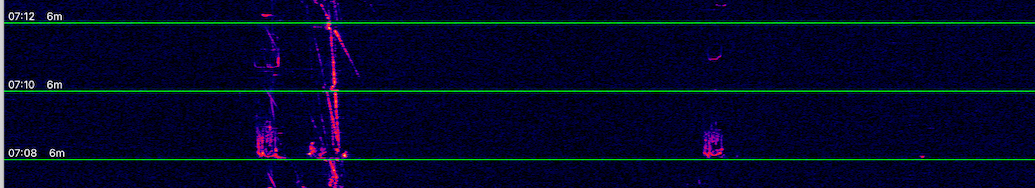

Heute früh um 07.08 UT ein schöner Vierer (danke, Wilhelm), der war selbst in Barcelona zu hören.
V

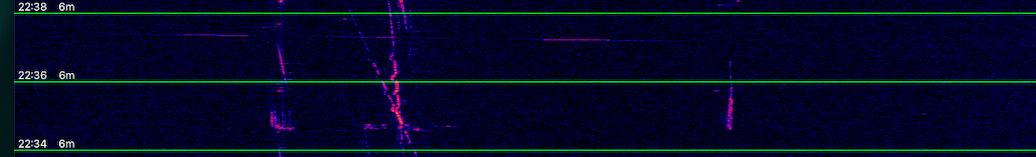

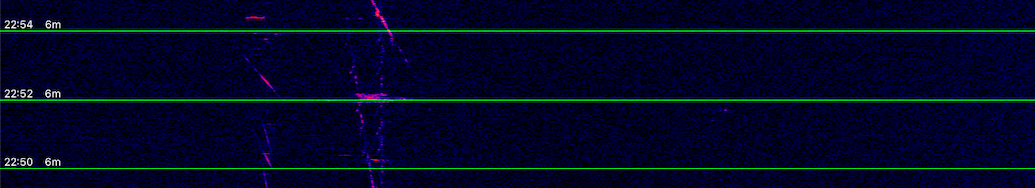

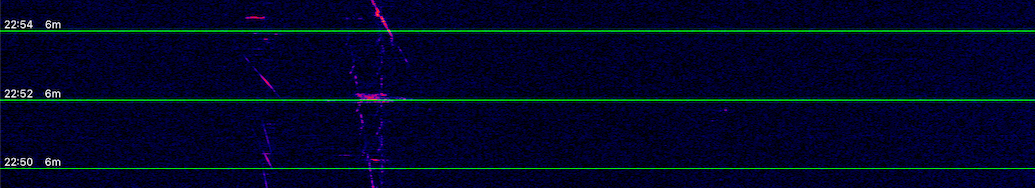

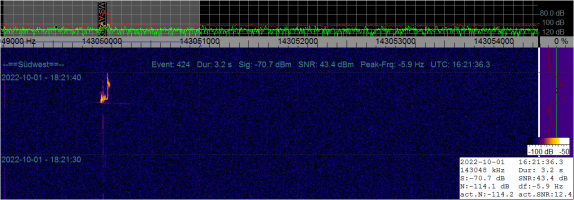

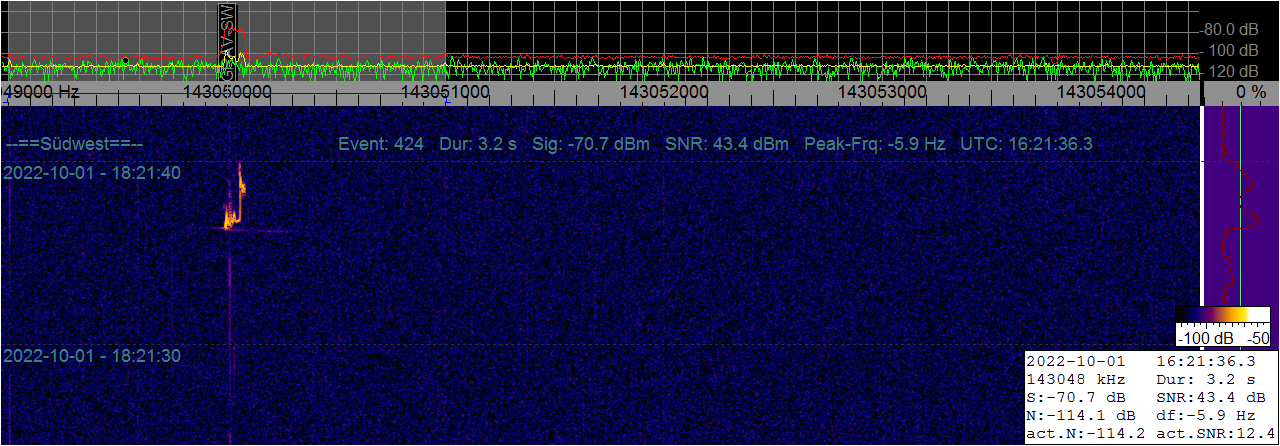

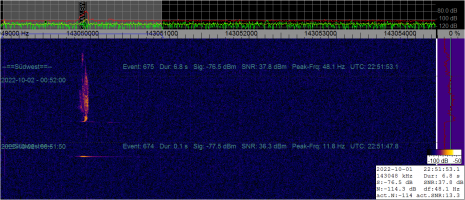

@ Okke: Um 16.21 UT war die Maschine aus, der zweite um 22.52 UT sah so aus:



Schönen Restsonntag wünscht

Matthias

Moin in die Runde,
mit den Meteoren war bei mir nicht viel heute Nacht.

Das war noch das Beste



Über weite Strecken war sowohl auf 6 m (Dourbes) als auch auf Graves NL eine ungewöhnlich starke Dauerreflektion zu sehen. Vielleicht sind die Meteore ja da und wir sehen sie nur nicht ?

Den BW3 konnte ich gestern nicht fangen. Da waren ein paar vereinzelte kleine Striche, aber eigentlich schon zu spät. ISS eine Stunde später kam dann auf fast derselben Bahn gut sichtbar.

Schönen Feiertag

Matthias

Moin,
...so, da bin ich wieder.....mit Trainer-Lizenz und fast einem Kilo weniger....und mein "Ischias" ist auch weg... :love:...

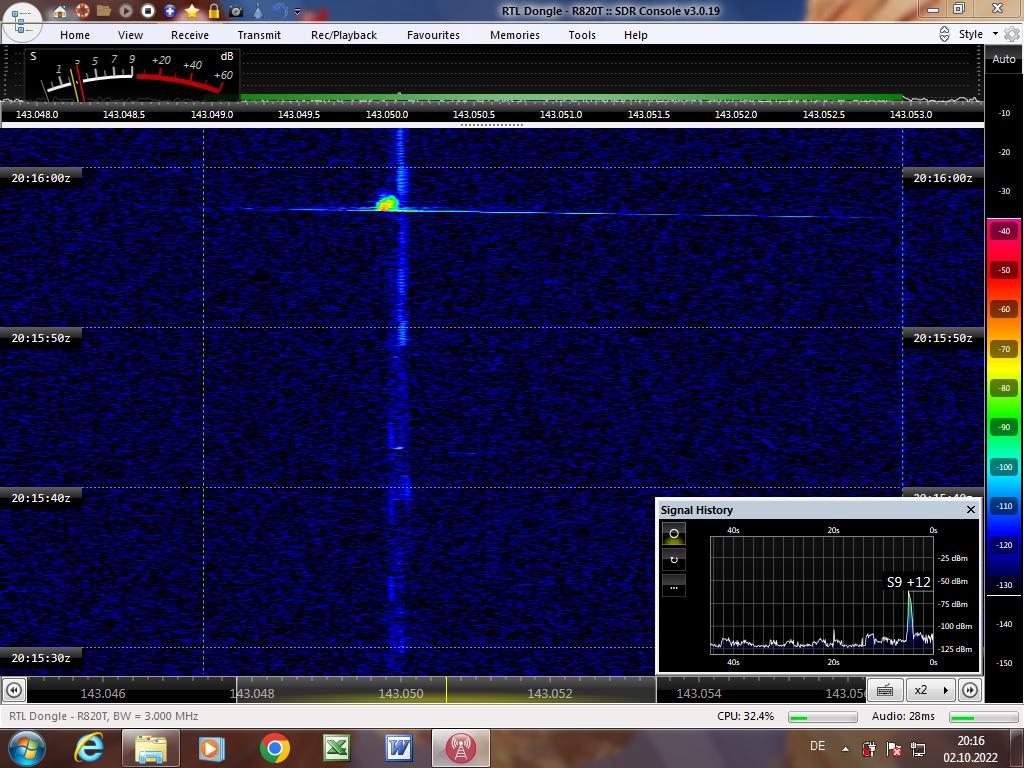

Kann bestätigen: Im Bereich "Kleinkram" ist mehr los. Letzte Nacht 201 Ereignisse zw. -100 und -75 dB, aber nur fünf darüber. Da war nur ein Vorzeiger dabei.
...so, auf zu neuen Taten...

LG Eberhard


Anhänge

  • screenshot 10-02-2022-201602.jpg
    screenshot 10-02-2022-201602.jpg
    160,4 KB · Aufrufe: 46
Moin,

so, 2te Antenne in Betrieb, eine HB9CV vertikal polarisiert. Im Wesentlichen 2 Unterschiede:
1. 16dB geringeres Signal ggü der horizontalen Yagi :confused:
2. es gibt Unterschiede beim "Schrapp". Manchmal sieht die eine, was die andere nicht sieht und umgekehrt. Das gilt auch, oder besonders, bei underdensen Events, obwohl ich es gerade da nicht erwartet hätte. Zumeist jedoch entsteht lediglich Redundanz, nur eben mit 16dB Differenz...

Die miese Empfangsleistung ist natürlich der im-Zimmer-Montage geschuldet, draußen wäre natürlich besser!! Wäre es möglich, hätte ich es so gemacht, aber... :rolleyes: Also Vogel friss oder stirb! :confused:

So gesehen bin ich fast erstaunt, was die Yagi unter diesen Umständen zu erhaschen imstande ist.

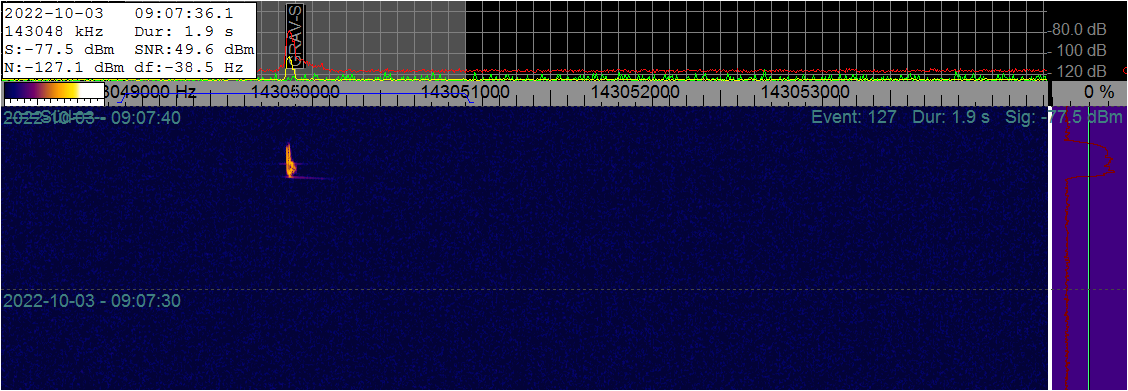

Praktisch sieht das so aus:

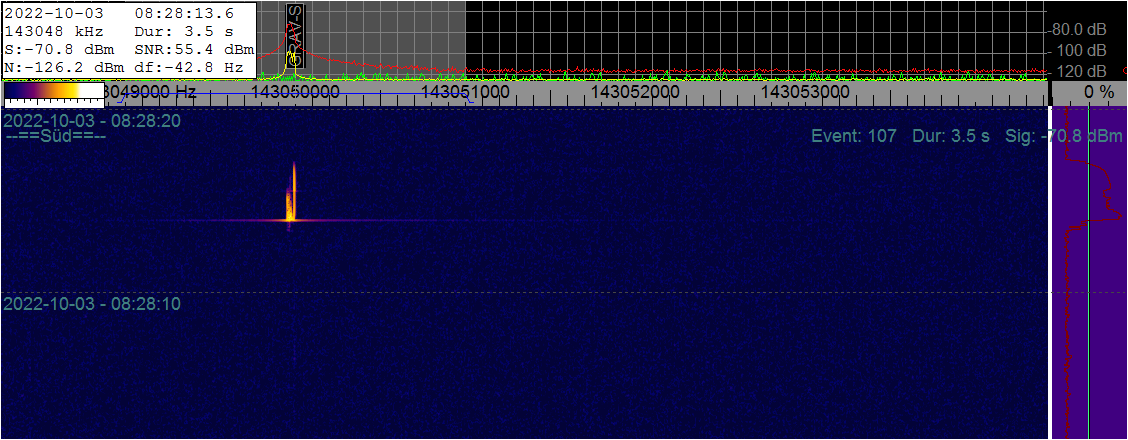

Yagi (hor):

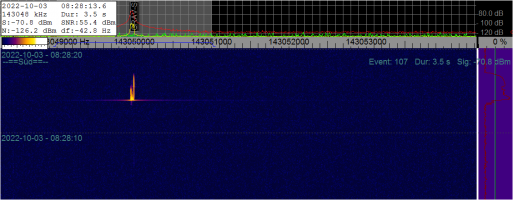

HB9CV (ver):

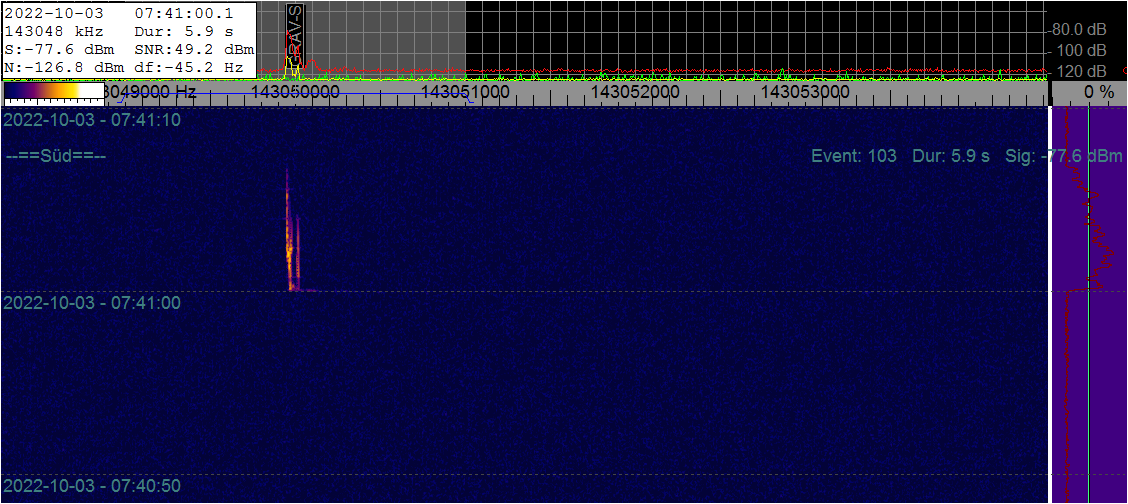

Yagi:
mit Gewitter

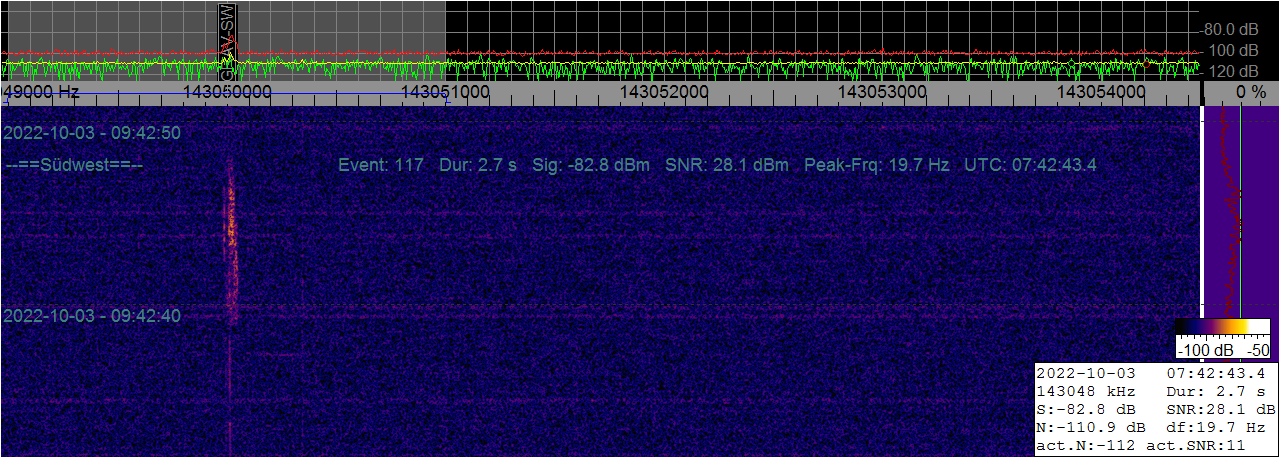

HB9CV, fast unsichtbar, auch keine Blitze.

Yagi:

HB9CV:
der kleine ist nicht erfasst worden (nein, nicht abgeschnitten, sondern wirklich nicht drauf)

Yagi:

HB9CV:

Die Formattierung habe ich inzw etwas angepasst, sieht jetzt besser aus als hier noch zu sehen.
Die Stromaufnahme hat sich mit 2 Instanzen von Speclab von ca 1,8A auf ca 2,5A @ 15V erhöht, brutto, also grob 10W mehr.

Na ich beobachte das mal, ein echter Zugewinn isses nicht, leider, schaumermol...

MG Okke

Moin,
letzte Nacht nur 10 Stunden Aufzeichnungszeit - aber auch die hätte man sich sparen können.
Nur Feinstaub bzw. Staubkörnchen...manchmal auch nur Grundrauschen.

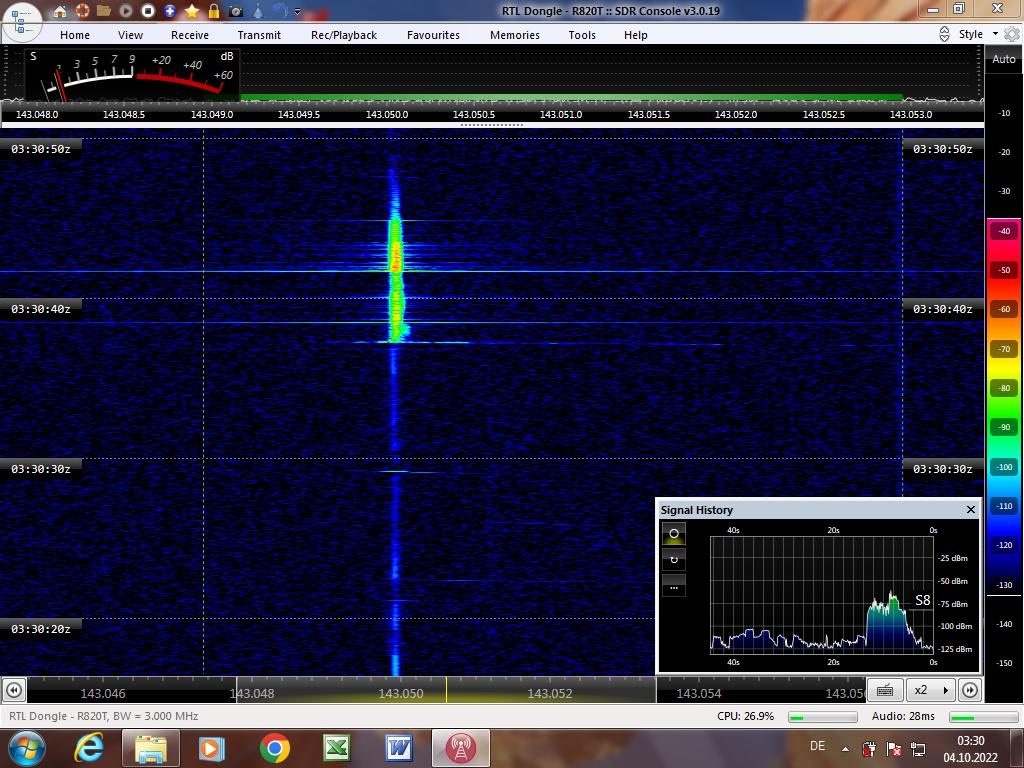

Nur um 03:30 hat jemand mal ein klitzekleines Krümelchen geworfen......
Schöne Woche

LG Eberhard


Anhänge

  • screenshot 10-04-2022-033050.jpg
    screenshot 10-04-2022-033050.jpg
    155,1 KB · Aufrufe: 46

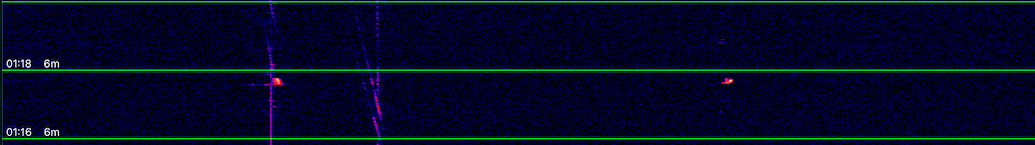

Moin in die Runde,

nichts Spannendes zu melden.

Die waren kräftig, aber offenbar ohne große Dopplerverschiebung ?





Kommt gut in die kurze Woche.

Matthias


Anhänge

  • 1664860763123.png
    275,9 KB · Aufrufe: 67
Guten Morgen,

ja so ist es fast keine Treffer. Der vom Eberhard, habe ich auch aber ganz schwach.

Viele Grüße
Josef


Anhänge

  • Screenshot 2022-10-04 084833.jpg
    Screenshot 2022-10-04 084833.jpg
    4,9 KB · Aufrufe: 55
Moin,

nun, wenn man statistisch relevante Daten erheben will, hilft nur 24/7 ;)

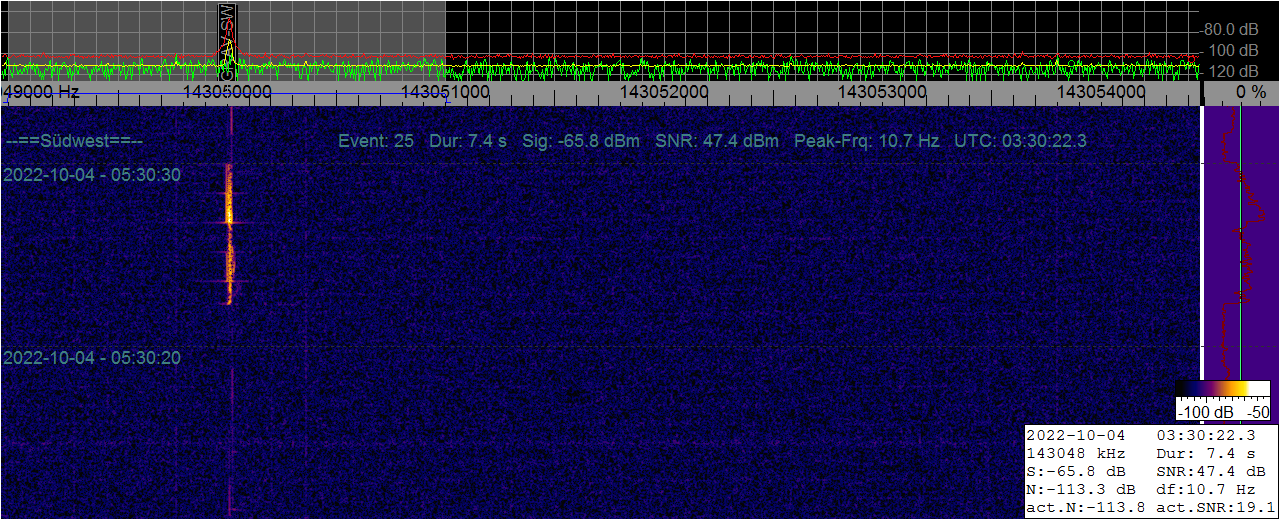

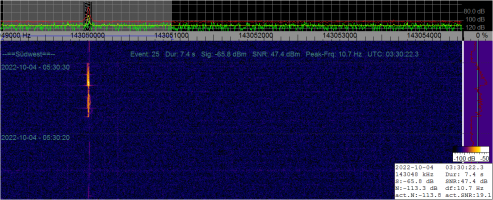

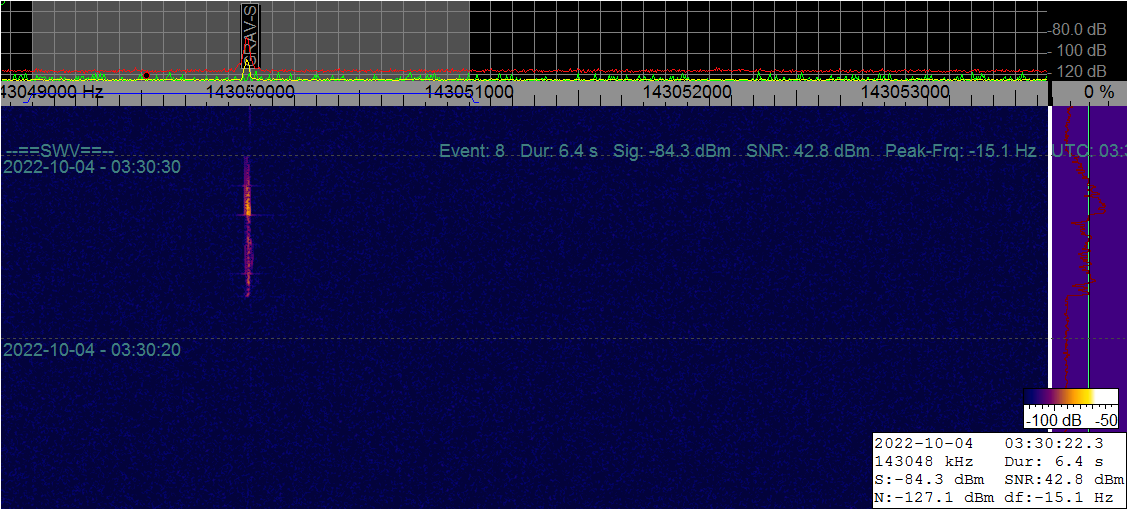

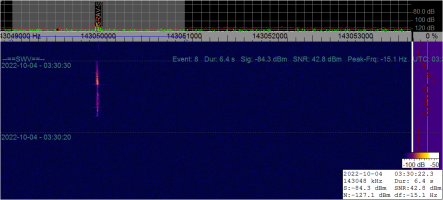

Den 3:30er habsch auch eingefangen:
Yagi_hor:

HB9CV_ver:

Kann es sein, daß es gewittrig war? Hab entsprechende Signale nun auf beiden Antennen reinbekommen. Manchmal gleichzeitig, oft unterschiedlich.
Ansonsten verliefen die zurückliegenden 24h nach dem Motto Kleinvieh macht auch Mist.

So sorgt ebenjenes Kleinvieh für das leicht erhöhte Aufkommen im rechten Teil der Grafik:

...und der ein oder andere "Klein-Peak" ist auch dabei. Zur Zeit gibt's ja einige Ströme, die für Geriesel sorgen...
Naja, so richtig was für's Auge sollte im Dezember dabei sein. Bin schon gespannt!

MG Okke

Sie kommen! :alien:

PS: habe nichts dergleichen bei mir, gerade geschaut.

Moin,
auch letzte Nacht fast nur "Ödnis".
190 Ereignisse zw. -100 und -75 dB und sieben leicht darüber.
Nur zwei aus der Abteilung "Zisch + Weg" sind sehenswert.

Gestern Abend konnte ich aber weitaus tiefere Erkenntnisse gewinnen.
Die ISS sollte von 17:43 bis 17:49 durch meine Antennenkeule fliegen -
was sie dann auch tat. Ich stand im Garten und habe sie visuell verfolgt.
Sie streifte dann auch gerade noch das "obere Mondhorn"......
Der Durchflug ist auch "radartechnisch" dokumentiert.
Hier konnte ich das Signal von 17:46:15 bis 17:47:20 auf dem Schirm
verfolgen. Was -leider- den Schluß zulässt: Eine Yagi vertikal zu betreiben
hat eine recht schmale Keule zur Folge. Horizontal sind sie wesentlich breiter.
Legt man das auf die entsprechende "Flugbahn" in der Karte bei Heavens Above um,
dann war das ungefähr der Bereich von 230 - 200 Grad.

Um 18: 25 - 18:32 sollte dann auf der fast identischen Bahn wie die ISS BlueWalker 3 über den
Himmel fleuchen. Weder visuell noch radartechnisch war etwas zu sehen :unsure::unsure::unsure:

So, das wars mal aus der "Antennenküche".
Ich habe noch zwei "Big Wheel"-Antennen für 145 MHz nebst Anpassleitung.
Sobald meine (vielen) anderen Aktivitäten mir etwas Zeit lassen, werde ich testweise
die Anlage mal mit den beiden Big Wheels betreiben.
Big Wheel = horizontaler Rundstrahler (Kleeblattform) mit ca. 3 dBD Gewinn, gestockt ca. 5 dBD Gewinn.

LG Eberhard


Anhänge

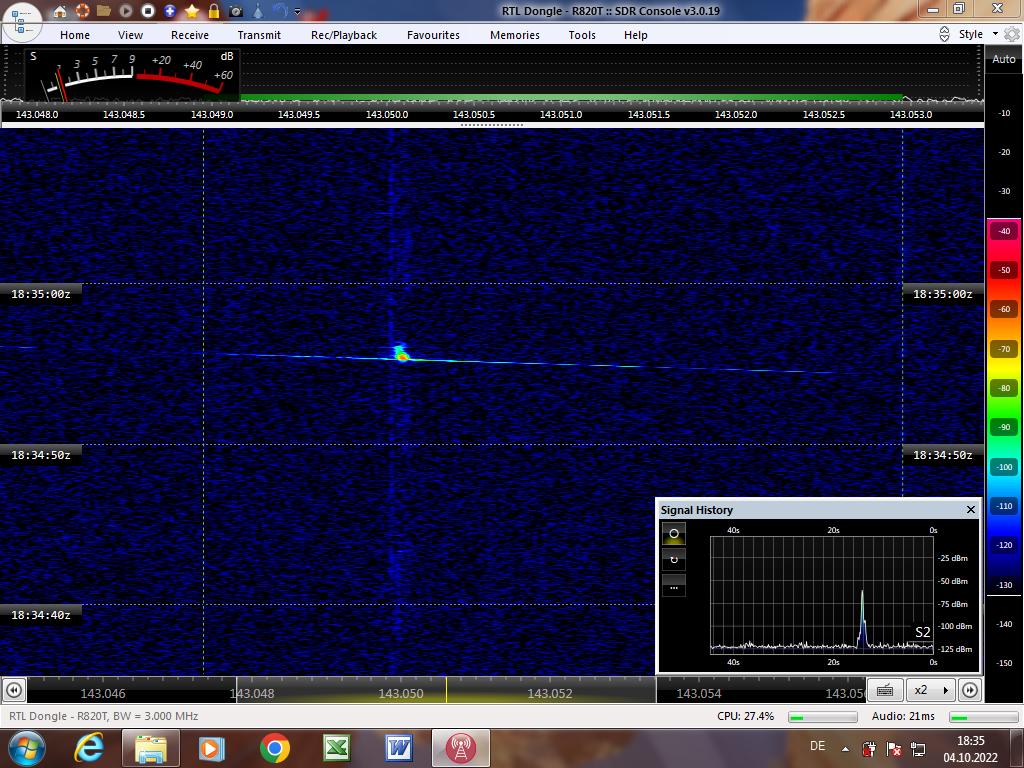

  • screenshot 10-04-2022-183509.jpg
    screenshot 10-04-2022-183509.jpg
    154,1 KB · Aufrufe: 49
  • screenshot 10-04-2022-213159.jpg
    screenshot 10-04-2022-213159.jpg
    147,5 KB · Aufrufe: 42
Moin in die Runde,

bei mir war es doch deutlich mehr als in den letzten Nächten. Vor allem bei Graves Barcelona auch kräftigere Einschläge teilweise vor einem zartblauen Hintergrund.

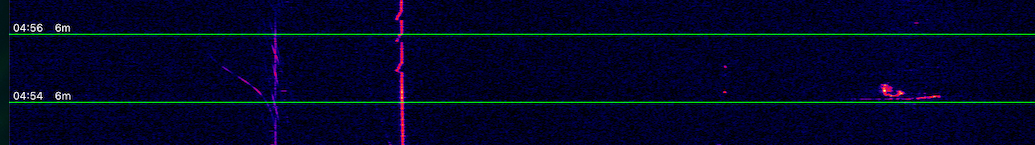

Vor allem gegen Morgen ( ab 04.00 UT)waren ungewöhnlich viele Signale da.

Allerdings sieht das Signal bei Graves NL "komisch" aus, total "schmalbandig", vielleicht hat da jemand an Empfänger oder Antenne gedreht ?
Mal sehen, wie es nach dem morgendlichen Neustart aussieht.

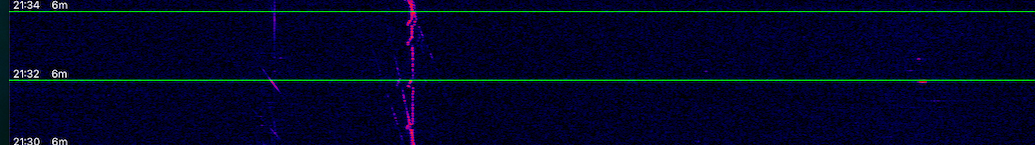

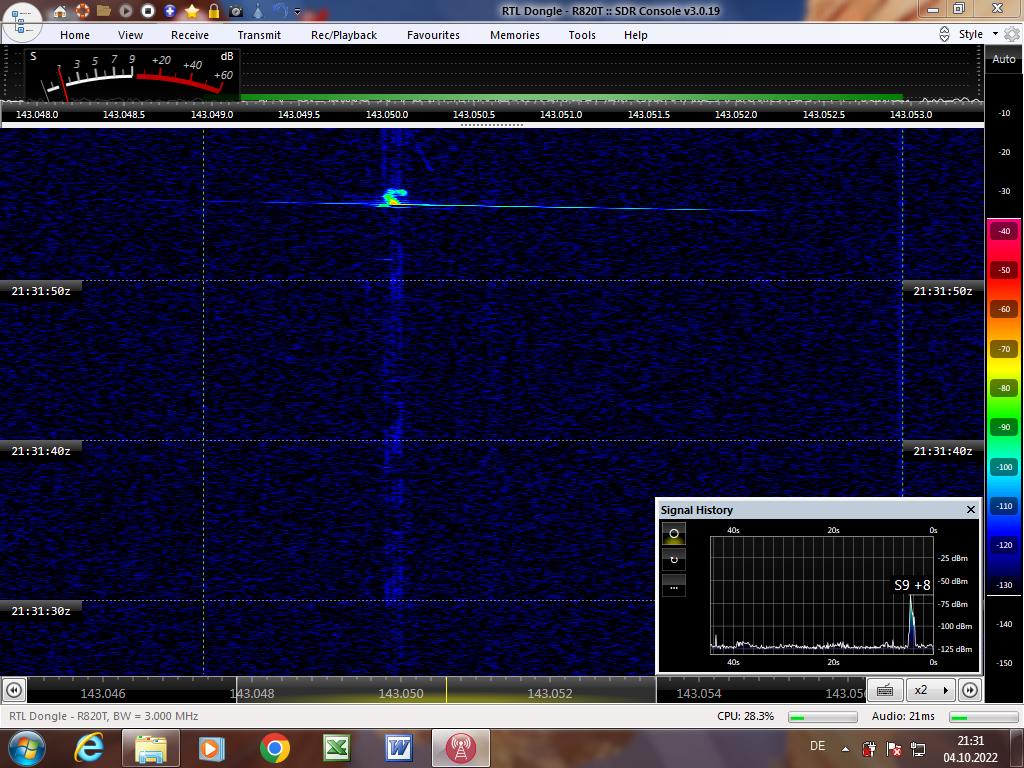

@ Eberhard: 21.32 UT war auch da, da sieht Graves noch "normal" aus.


Blue Walker 3 scheint wohl noch nicht entfaltet zu sein, bei HA stehen auch immer noch Fragezeichen bei der Magnitude drin. Ohne Fläche ist er wohl zu klein zum Beobachten?

Gestern habe ich hier im Forum bei den "optischen Kollegen" gelernt, dass die beim Seeing, vor allem auf Jupiter, den Verlauf des Jetstreams beachten. Finde ich interessant, weil sich "meine" Graves-Grundlinie ja auch kräftig hin und her verschiebt. Werde ich mal verfolgen.

Schöne Grüße

Matthias

Guten Tag.
Josef, danke für dein Like hier:)
forums.radioreference.com

AR-DV10 - Recording time of 10 minutes is far too short for me

Hi I am now also a proud owner of an AOR AR DV10. The serial number is AA6338xx and the firmware is 2203A. Apparently it's not quite fresh anymore, but the recording of I/Q data on the SD card works fine, see attachment. The image was created with Spectrum Lab. (I have the permission to show the...
forums.radioreference.com forums.radioreference.com

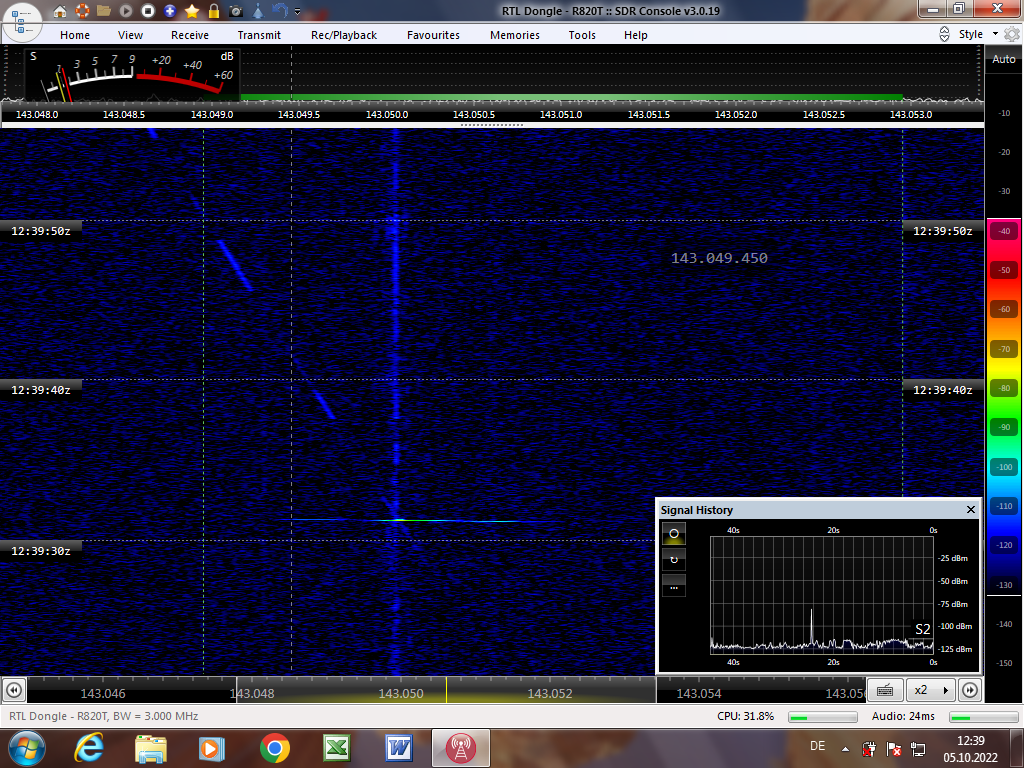

Eberhard: Den Bluewalker 3 habe ich auch noch nicht aufnehmen können. Die ISS konnte ich hier um 17:47h UT nur sehr schwach empfangen, trotz Kreuzyagi.

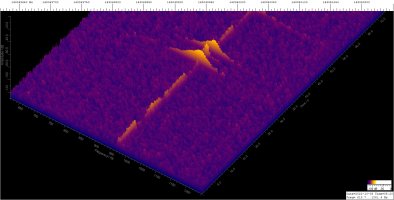

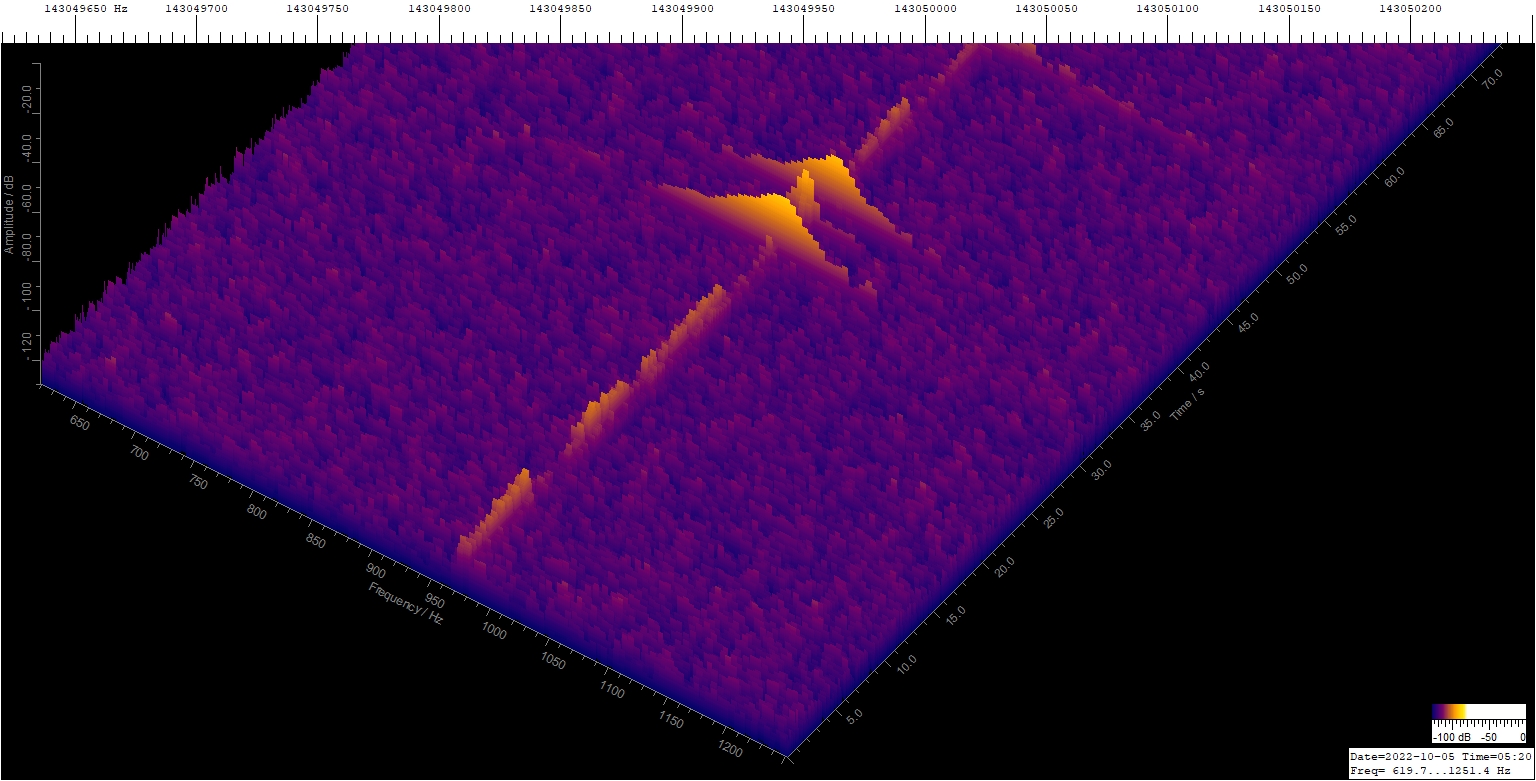

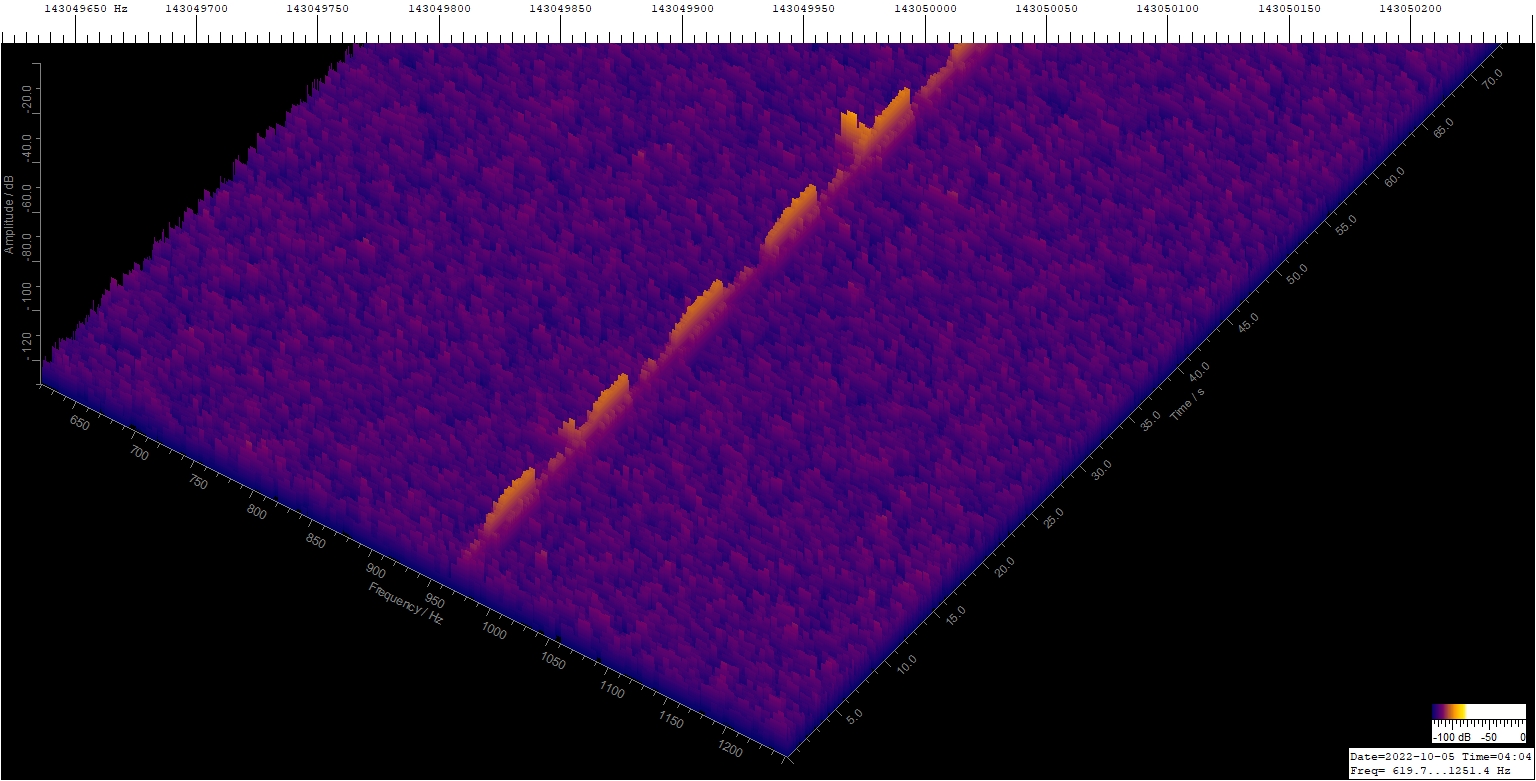

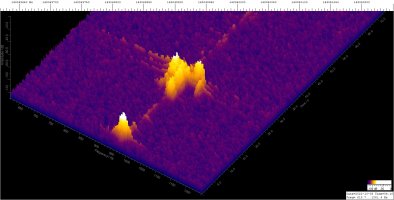

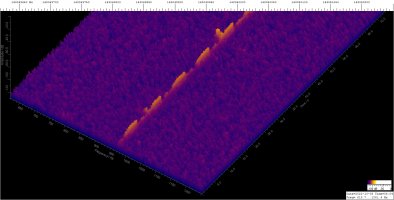

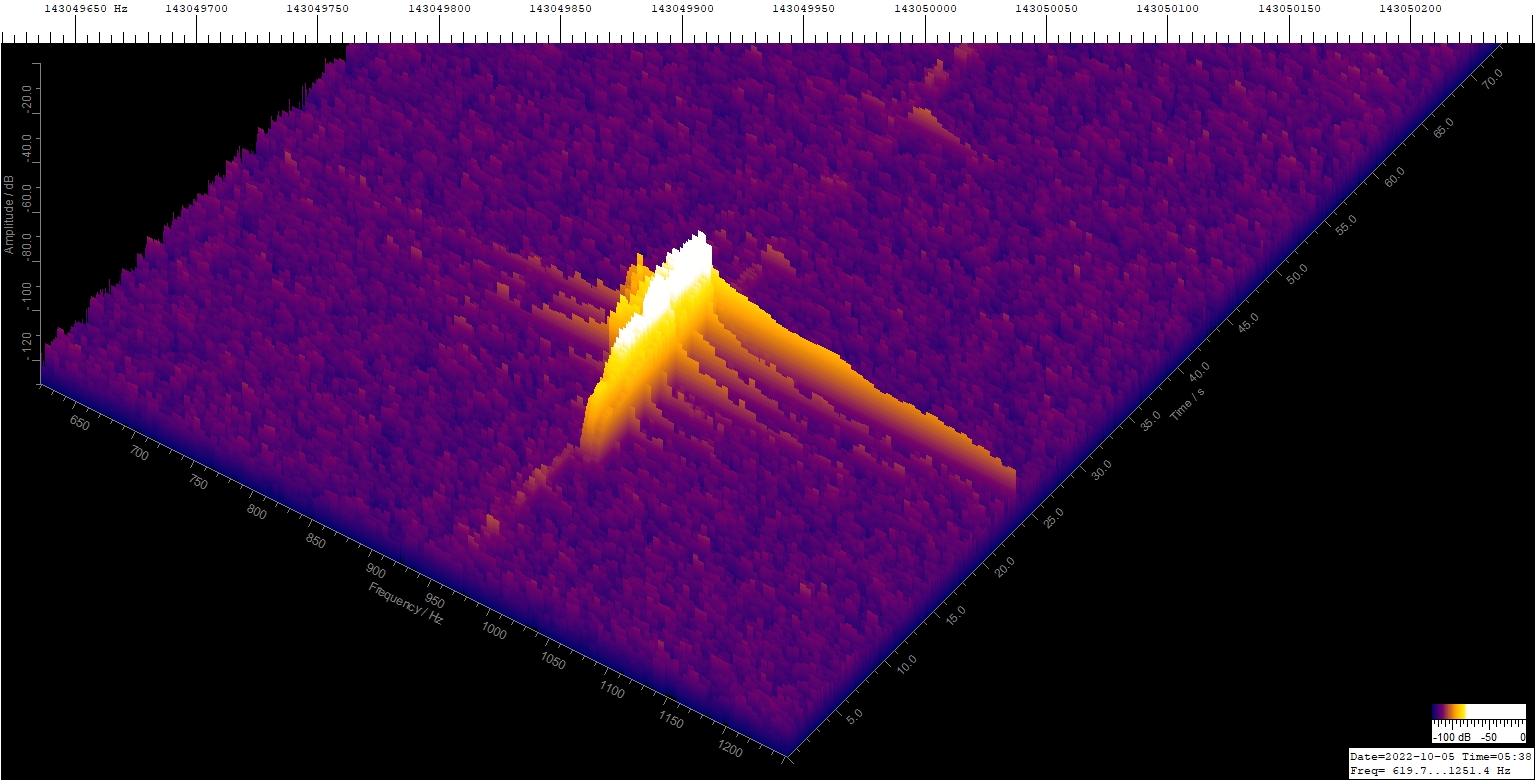

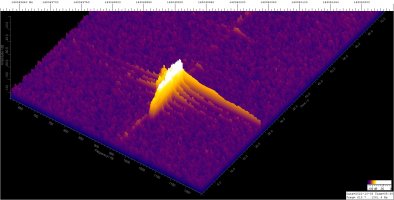

Matthias: das sind/waren wohl Überreichweiten, siehe die zwei letzten Bilder. Damit hat auch meine automatische Auswertung Probleme. Aber jetzt in der kommenden dunkleren Jahreszeit werde ich mich wieder mit der KI beschäftigen…
Viele Grüße,
Wilhelm


Anhänge

  • GRAVES-XY-Vv_221005052039.jpg
    590,5 KB · Aufrufe: 59
  • GRAVES-XY-Vv_221005040439.jpg
    585,5 KB · Aufrufe: 53
  • GRAVES-XY-Vv_221005053820.jpg
    597,4 KB · Aufrufe: 58
  • GRAVES-XY-Vv_221005041559.jpg
    593,4 KB · Aufrufe: 55
Moin,
"Ideen werden nur verwirklicht, wenn man sie auch umsetzt !"

Gesagt getan......Habe nun die beiden "Rundempfänger" Big Wheels im korrekten Abstand von 1,3 m gestockt horizontal in einem Winkel von so 40-45 Grad (direkt in die GRAVES-Keule horchend) aufgebaut. Funzt !

In einem Anfall von Experimentierfreude habe ich dann die beiden Horizontalen mit der vertikalen Yagi gekoppelt...
also jetzt hören drei Antennen. Man soll ja keine 2 x 50 Ohm Leitungen an eine 50 Ohm Leitung direkt anschließen...also ohne Anpassung....
Werde jetzt mal abwechseln nur Vertikal und dann nur Horizontal abwechselnd testen, ob sich das Zusammenschalten negativ auf die Signalstärke auswirkt.

LG Eberhard

@

Wilm-52​

gerne Wilhelm! Bin seit einigen Monaten auch Besitzer eines DV10.

Viele Grüße
Josef

Tach,
so....habe mal das neue Setup -3 Antennen - verfolgt.
Ein m.E. deutlicher Zugewinn an der Stärke der Blechbüchsen....aber irgendwie sind die Plasmastrahlen bei den Meteörs schwachbrüstig geworden.....oder es gab nur Kleinkram.

Neue Anordnung: Eine Big Wheel für den "Rundumempfang" und die vertikale Yagi...und das Ganze jetzt ordentlich mit einer Anpassleitung auf 50 Ohm angepasst.
Und schon sind die Plasmastrahlen wieder da....
Schaun mer mol weiter....

LG Eberhard
